Hogyan válasszunk fémlemez-hajlító gépet?

Létrehozva 28.10.2026 (Frissítés 28.10.2026)

A lemezhajlító gépet egyenes hajlítások létrehozására használják konzolok, fedelek, szalagok, szegélyek vagy lemezdobozok készítésekor. Használhatja otthoni műhelyében, karbantartás során és a szokásos gyártás során is. A megfelelő gépnek nemcsak a félkész termék méretét, hanem a késztermék alakját és az elkészítéséhez szükséges összes műveletet is kezelnie kell.

A gép kiválasztásakor figyelembe veendő fő tényezők az anyag és annak megengedett vastagsága, a munkahossz, a hajlítószerszámok kialakítása, a működési mód és a használat gyakorisága . Ezért kezdjen egy tipikus alkatrész rajzával vagy mintájával. A katalógusban szereplő legmagasabb érték önmagában nem mondja meg, hogy el tudja-e készíteni a gépen a szükséges burkolatot vagy rövid peremet.

Gyors ajánlás:

• Alkalmankénti egyszerű hajlítások: válasszon egy kompakt, kézi modellt, amely elegendő kapacitással és fix rögzítési lehetőséggel rendelkezik.
• Dobozok és térfedők: fókuszban a szegmentált szerszámok, azok geometriája és a már hajlított falak számára kialakított hely.
• Rendszeres műhelymunka: hasonlítsa össze a befogás, a beállítás, a megállások és az erőkifejtés kényelmét a teljes munkaciklus során.
• Nagyobb alkatrészek gyakori hajlítása: vegye figyelembe a motoros hajlítást, a megfelelő anyagmozgatást és a telepítési feltételeket.

Először is tisztázd, hogy melyik alkatrészt szeretnéd gyártani

Más követelmény egy egyenes rúd, és egy másik egy több egymást követő hajlítással ellátott fedél. Egy egyszerű alkatrész esetében általában a hajlított él hosszával és a gép kapacitásával kezdjük. Egy háromdimenziós termék esetében a szerszámhozzáférést, a falmagasságot és az előző művelet utáni további befogás lehetőségét is ellenőrizni kell.

Ezért kérjük, a kérésében tüntesse fel az anyagot, a vastagságot, a leghosszabb hajlítási szöget, a kívánt szöget és a legyártandó darabok hozzávetőleges számát. Csatoljon egy vázlatot is az élek méreteiről. Ha több különböző terméket dolgoz fel, válasszon egy reprezentatív készletet: a leghosszabb darab, a legigényesebb anyag és a legösszetettebb burkolatforma.

Ha folytonos hengeres héjakat vagy íveket kell készítenie lemezből, érdemes hajlítógépeket is választania. Vásárláskor különbséget kell tennie a kívánt alakítási eredmény között; az egyenes hajlítás és a folyamatos görbület eltérő gépi szempontokat igényel.

Az anyagot és a vastagságot együttesen kell figyelembe venni

A maximális lemezvastagságra vonatkozó adat csak az adott körülmények között értelmezhető. A normál acéllemez kapacitását ne vigye át automatikusan rozsdamentes acélra vagy más anyagra. A külön értékekért és a szerszámtervezési követelményekért forduljon a gyártóhoz.

Az anyag konkrét minősége is számít. Ezért egy gép alkalmasságának felmérésekor hasznosabb a feldolgozott lemez megnevezését feltüntetni, ahelyett, hogy csak az általános „acél” szót használnánk. Ha az adatlap nem tartalmazza, hogy melyik anyagra van megadva a kapacitás, akkor ellenőriztessük a tervezett munkát.

Ne válasszon tartalékot univerzális százalékos arány alapján. Írja le a tényleges megrendeléseket, beleértve a nagyobb igényűeket is, és kérjen becslést az anyag-, vastagság- és hajlítási hosszkombinációjukról. Egy alkalmi, a gép képességein kívül eső igényt jobb lehet kiszervezni, mint a teljes munkahelyet ennek megfelelően méretezni.

A munkahossznak meg kell egyeznie a hajlított éllel.

Hasonlítsa össze a munkahosszt a leghosszabb egyenes éllel, amelyet egyetlen befogással meg kell hajlítania. Ne keverje össze a kiterített nyersdarab teljes méretével vagy a gép külső szélességével. Ugyanakkor ellenőrizze a szükséges munkához megengedett vastagságot.

Kis alkatrészek esetén nincs értelme automatikusan a leghosszabb géppel kezdeni. A nagyobb modellek több helyet, hozzáférést és kezelést igényelnek. Ha azonban rendszeresen hosszú szegélyeket gyárt, a rövidebb munkahosszt nem fogja kompenzálni a kényelmes kezelés vagy a több tartozék.

Összehasonlíthatja a Holzmann lemezhajlítók kompakt és nagyobb modelljeit. Használja a márka szerinti listát alapértelmezett választásként; mindig ellenőrizze az adott modellhez való alkalmasságot.

Dobozok esetében a szegmentálás és a szerszám körüli tér kulcsfontosságú

A szegmentált rúd lehetővé teszi, hogy egy munkadarabot különálló alkatrészekből állítson össze. Például a Holzmann AKM1220 állítható szegmensekkel egy ilyen tervezési megoldást képvisel. A szegmensek jelenléte azonban önmagában nem igazolja az egyes térbeli alkatrészek gyárthatóságát.

Összehasonlításkor kérdezd meg, hogy mely csíkok vannak felosztva, milyen szegmensszélességeket kapsz, és mennyi hely marad a termék falainak. A felső szerszám alakja is fontos. Egy már kialakított él a következő művelet során a gép egy alkatrészéhez ütődhet, még akkor is, ha a lemez hossza és vastagsága megfelelő.

Összetettebb borítók esetén a teljes hajlítási folyamatot, beleértve a kész alkatrész eltávolítását is, ellenőriztessük. Fordítsunk különös figyelmet az utolsó hajlításra, a visszahajtott élekre és a keskeny foltokra. Egy reprezentatív minta vásárlás előtti tesztelése sokat segíthet a problémák megoldásában, túlmutatva a katalógusban szereplő maximumok összehasonlításán.

Hajlítási szög, rövid szegélyek és a kívánt eredmény

Ellenőrizze a szögtartományt a kívánt termékgeometria és a gépgyártó specifikációja alapján. Rövid karimák esetén kérje el az adott lemez és szerszám minimálisan megvalósítható méretének megerősítését is. A maximális munkahossz nem helyettesíti ezt az információt.

Ha meghatározott belső sugárra van szüksége, pontosan adja meg a specifikációban. Ne feltételezze, hogy minden gép lehetővé teszi annak tetszőleges beállítását. A látható alkatrészekkel ugyanígy járjon el: előre egyezzen meg a felületi igényben, és ellenőrizze az eredményt a felhasznált anyag mintáján.

Kézi vezérlés, lábszorító vagy motoros hajlítás?

Kézi gép esetében ne csak azt vegye figyelembe, hogy képes-e megbirkózni a hajlítással, hanem az ismételt munkavégzéshez szükséges erőfeszítést és időt is. Alkalmi gyártáshoz elegendő lehet egy egyszerű kialakítás. Rendszeres működés esetén a kezelőszervekhez való hozzáférés és a feladatok közötti könnyű beállítás fontosabbá válik.

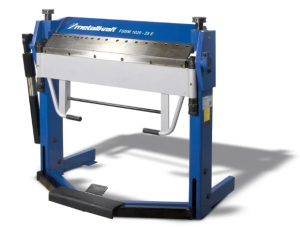

A lábvezérlés nem feltétlenül jelent gépi hajlítást. Például az FSBM sorozatnál a pedállal rögzítik a lemezt, míg a tényleges hajlítás manuális marad. Ezért a Metallkraft lemezhajlítók összehasonlításakor figyeljen arra, hogy a vezérlés melyik műveletet biztosítja valójában.

Más példa az MSBM 1520-30 SH: a felső rudat manuálisan, a tényleges hajlítást pedig elektromosan vezérlik. A motoros mozgás megfelelő megoldás lehet az igényesebb műveletekhez, de a választást továbbra is a szerszámok, a lemez elhelyezése és a kész alkatrész kezelése határozza meg.

Döntési táblázat munkakörönként

Válassza ki az ütközőket és a tartozékokat az adott modellnek megfelelően

Ismétlődő munkák esetén különbséget kell tenni a lemezmegállító és a szögütköző között. Mindegyik a beállítás más részét kezeli. Ellenőrizze, hogy a szükséges felszerelés benne van-e a szállítási terjedelemben, vagy külön kell-e megrendelni, és hogy az pontosan megfelel-e a gépváltozatnak.

A hajlítógépek tartozékai kategóriájában állványokat és egyéb tartozékokat is talál. Például a gyártó az AKM1220MS állványt opcionális tartozékként kínálja az AKM1220-hoz. Más gépek esetén kérjük, külön ellenőrizze a kompatibilitást; a hasonló név nem elegendő bizonyíték.

A félkész termékek előkészítését is vegye figyelembe a tervezés során. Ha a munkahelyét a nulláról rendezi be, a lemezvágó olló kiválasztásáról szóló cikk segít kiválasztani a hajlítás előtti anyagvágáshoz szükséges berendezéseket.

Tér, energia, szállítás és telepítés

Rendelés előtt rajzolja meg a helyet, beleértve a legnagyobb nyersdarabot, a hajlítórúd mozgását és a kezelői teret. Adja hozzá az alkatrészek tárolására és a beállításhoz szükséges hozzáféréshez szükséges helyet. Ezért ne tekintse a gép méreteit a munkahely teljes követelményének.

Asztali modellek esetén ellenőrizze a munkapad és a rögzítés alkalmasságát. Nehezebb gépek esetén előre gondoskodjon a kirakodásról, mozgatásról és elhelyezésről az utasításoknak megfelelően. Szállítás esetén különbséget kell tenni a gép nettó súlya, a szállítmány súlya és a csomag méretei között.

Motoros változatok esetén ellenőrizze az adott változathoz szükséges tápellátást és elektromos csatlakozási feltételeket. A munka megkezdése előtt ismerkedjen meg az utasításokkal, különösen a rögzítési pontokkal, az engedélyezett használattal és karbantartással kapcsolatban. A vásárlás előkészítésébe foglalja bele a szükséges telepítéseket és ellenőrzéseket.

Szóval melyik típust érdemes választani?

Egyszerű darabok esetén kezdjen egy megfelelő hosszúságú és kapacitású kézi géppel. Dobozok esetén prioritást élvezzen a szerszámellenőrzés és a kész alakzat átvizsgálása. Ismétlődő gyártás esetén adjon meg követelményeket a megállásokra és a könnyű kezelhetőségre vonatkozóan. A motoros hajlítást a valós munkaterhelés és a munkahely általános szervezése alapján értékelje.

A leggyakoribb hibák a választás során

• Kizárólag vastagság alapján történő kiválasztás: az anyag és egyéb kapacitási feltételek ellenőrzése nem történt meg.
• Zavarba ejtő méretek: a munkahossz, a gép külső méretei és a szállítási méretek különböző dolgokat jelentenek.
• Alkatrész geometriai hibája: egyetlen hajlítás kielégítő, de a kész fal megakadályozza a további működést.
• Automatikus menetelő funkció: a pedál csak a befogást vezérli.
• A berendezések hiányos összehasonlítása: az alap vagy a szükséges ütköző nem feltétlenül szerepel a gép árában.
• Hiányzó kezelési terv: egy megfelelő gépnek a helyszínre kell szállíthatónak és kényelmesen kezelhetőnek kell lennie.

Gyakran ismételt kérdések a lemezhajlító gép kiválasztásával kapcsolatban

Választhatok rozsdamentes acélt az acélhoz való kapacitás alapján is?

Kérjük, a rozsdamentes acél teherbírását külön ellenőrizze. A gyártó eltérő vastagságot és szerszámozási követelményeket adhat meg. Ha ez az információ hiányzik, kérje az anyagfelhasználás megerősítését.

Zárt dobozt fogok készíteni minden szegmenshajlítón?

A doboz konkrét alakja és méretei, a szegmensek kialakítása és a géptér meghatározóak. Vásárlás előtt küldjön be egy rajzot, amely tartalmazza a visszahelyezett éleket, és kérje a termék összes működésének és eltávolításának felmérését.

A lábpedál azt jelenti, hogy nem kell kézzel hajolnom?

A kiviteltől függ. Egyes kézi hajlítóknál a pedál biztosítja a lemez befogását. Ezért a leírásban külön keresse meg a befogás módját és a tényleges hajlítás elvégzésének módját.

Mit küldjek az eladónak, hogy megfelelő gépet ajánlhasson?

Készítsen rajzot, amely tartalmazza az anyagmegnevezést, a vastagságot, a leghosszabb hajlítási értéket, a perem méreteit és a várható gyártási gyakoriságot. Vizuális vagy alakkritikus alkatrészek esetén adjon hozzá egy mintát és egy követelményt a végső minőségre vonatkozóan.

Mikor éri meg megállni?

Különösen akkor, ha ugyanazokat a méreteket vagy szögeket ismételjük. Rendelés előtt ellenőrizze azok funkcióját, tartományát és kompatibilitását. Az előnyt a tényleges gyártási folyamat és a beállításhoz szükséges idő alapján ítélje meg.

Böngésszen lemezhajlító gépeink kínálatában , és hasonlítsa össze a gépeket a tipikus termékei alapján. Ha bizonytalan egy összetettebb burkolat kapacitásában vagy gyárthatóságában, vegye fel velünk a kapcsolatot rajz vagy minta bemutatásával. Segítünk a megfelelő terv és a szükséges berendezések felmérésében.
