Hogyan válasszunk BME gépsatut?

Létrehozva 29.10.2026 (Frissítés 29.10.2026)

A BME gépsatu a munkadarab szerszámgép munkapadján történő befogására szolgál. Fúró munkaállomáshoz kiválasztva segít a kívánt helyzetben tartani a munkadarabot, és megkönnyíti a szerszám alá pozicionálását. A kínálat a BME 85, BME 100, BME 120 és BME 150 méreteket tartalmazza. A különbségek közöttük nemcsak a pofák szélességében, hanem a befogási hosszban, a teljes méretekben és a súlyban is mutatkoznak.

A döntést elsősorban a munkadarab mérete, a szükséges nyílás, a pofák magassága, a rögzítési lehetőségek és a gépen rendelkezésre álló hely alapján hozza meg. A legnagyobb satu nem biztos, hogy a legpraktikusabb. Kisebb alkatrészek esetén egy kisebb fúróasztalon a kompakt méret előnyösebb lehet, mivel több helyet biztosít a szerszámnak és a kezelésnek.

Gyors ajánlás:

• Kis alkatrészek és korlátozott hely esetén kezdje a BME 85 összehasonlításával. Különösen a befogási hosszát ellenőrizze, amely kisebb, mint a pofák szélessége.
• Gyakori prizmás alkatrészek esetén hasonlítsa össze a BME 100-at és a BME 120-at a befogófelületek közötti tényleges méret alapján.
• Nagyobb nyílások esetén a BME 150-et érdemes megfontolni, ha a méret és a súly illik a munkapadhoz.
• Marás, szűk tűrések vagy speciális alakzatok esetén először ellenőrizze a satu specifikációját és a szükséges pofa kialakítását.

Kezdje a munkadarabbal és a tervezett művelettel

A modellek összehasonlítása előtt készítsen elő több tipikus alkatrészt vagy azok rajzait. Mindegyikhez határozza meg a befogandó felületeket, a furat helyét és a szükséges szerszámhozzáférést. A befogott felületek közötti távolság fontosabb a nyílás kiválasztásánál, mint a teljes termék legnagyobb mérete.

Egy téglalap alakú alkatrész néha több irányban is befogható. Azonban mindegyik irányban változik a munkadarabhoz való hozzáférés, az anyag túlnyúlása és a satu rögzített részéhez viszonyított helyzete. Ezért ne ítélje meg a választott méretet kizárólag az alapján, hogy az alkatrész illeszkedik-e a pofák közé. A művelet elvégzéséhez megfelelő érintkezésre és szabad térre is szüksége van.

Acélprizma, alumíniumprofil és vékony falú cső esetén a befogási követelmények eltérőek lesznek. Az üreges és könnyen deformálódó alkatrészeknél figyelembe kell venni az alátámasztást és az erőeloszlást. Egy nagyobb satu önmagában nem oldja meg ezt a problémát. Ezenkívül a kész felületek esetében figyelembe kell venni a bemélyedések kockázatát és a megfelelő érintkezőfelületeket.

A pofa szélessége és a befogási hossz eltérő specifikációk

A pofa szélessége a befogófelület méretét írja le a satu mentén. A befogóhossz a pofák közötti kapacitást fejezi ki a szállító specifikációi szerint. Ezért ne tekintse automatikusan a modell nevében szereplő számot a maximális nyílásnak.

A különbség a BME 85 esetében egyértelműen látható: a pofák szélesek 85 mm, de a megadott befogási hossz 69 mm. Ezzel szemben a BME 150 pofájának szélessége 150 mm, a befogási hossza pedig 165 mm. Ezért a név alapján történő választás a használhatóság téves megítéléséhez vezethet.

A gyakorlati eljárás egyszerű: mérje meg a befogni kívánt felületek közötti távolságot, és hasonlítsa össze a befogási hosszal. Ezután ellenőrizze a befogandó alkatrész számára rendelkezésre álló helyet, valamint az esetleges betéteket vagy sablonokat. Ezek csökkenthetik a használható nyílást. A kapacitáshatárhoz közeli alkatrészek esetében a rendelés előtt ellenőrizze a teljes befogási konfigurációt.

BME méretösszehasonlítás

A táblázat azt mutatja, hogy minél nagyobb a kapacitás, annál több helyre van szükség az asztalon. A katalógusban szereplő méretek azonban nem helyettesítik az összeszerelési rajzot. Az adott telepítéshez ellenőrizze a rögzítőfuratok helyzetét, a pofanyílást és a vezérlőkar elérhetőségét.

Pofamagasság: a nagyobb modell nem jelent mélyebb befogást

Minden felsorolt méret 30 mm magas pofákkal rendelkezik. Tehát egy szélesebb modellre való váltás eltérő nyílást és alapterületet eredményez, nem automatikusan nagyobb érintkezési felületet. Ez különösen fontos magas alkatrészek vagy olyan alkatrészek esetében, amelyeknek jelentősen ki kell állniuk a pofák fölé.

Alacsony munkadarabok esetén biztosítani kell a szerszám hozzáférését a munkafelülethez. Ha a befogóeszköz kialakítása alátámasztást igényel, annak meg kell felelnie az alkatrésznek és a működésnek. Átmenő furat fúrásakor előzetesen vegye figyelembe a fúró útját a munkadarab alatt. A furat helyzete nem okozhat nemkívánatos ütközést a satuval vagy a munkapaddal.

Vásárlás előtt ellenőrizze az asztalhoz való rögzítést.

A BME satuk hosszúkás rögzítőfuratokkal rendelkeznek, amelyek bizonyos rugalmasságot biztosítanak a pozicionáláshoz. Ez azonban nem jelenti azt, hogy minden asztallal univerzálisan kompatibilisek. Össze kell hasonlítania a helyzetüket és méreteiket az adott gép hornyaival vagy furataival.

Készítse elő az asztal méreteit, a réstávolságot és a használt rögzítőelemek részleteit. Ellenőrizze, hogy a satu olyan helyzetben rögzíthető-e, hogy a szerszám elérje a kívánt helyet. Ezenkívül vegye figyelembe a csatlakozások meghúzásához és a fogantyú mozgatásához szükséges helyet is. A szállítmány tartalmát külön ellenőrizze; előfordulhat, hogy a szükséges csavarok és anyák nem tartozékok.

Az asztal kapacitása magában foglalja a satut, a munkadarabot és az egyéb szerelvényeket. A satu súlya nem jelzi a befogott alkatrész megengedett súlyát vagy a befogóerőt.

Tekintsük a munkaterületet egy teljes összeállításként

Az asztal és az orsó között helyet kell hagyni a satunak, a munkadarabnak, a szerszámnak és annak befogásának. Az alkatrész beleférhet a pofákba, de egy hosszú fúróval már előfordulhat, hogy nem lehet beállítani a kívánt munkapozíciót. Ellenőrizze a szerszámcseréhez és a következő darab behelyezéséhez szükséges helyet is.

Egy kis fúrógépen a nagy satu megnehezítheti az asztal elérését, vagy korlátozhatja annak használható területét. Ezzel szemben a túl kicsi méret nem megfelelő munkadarab-túlnyúlásokat eredményezhet. A „Hogyan válasszunk fúrógépet?” útmutató segít a teljes összeállítás felmérésében is.

Orsó, pontosság és használati gyakoriság

A BME sorozat hengerelt trapézmenetes orsót használ. A mindennapi használhatóság érdekében figyelje meg a kezelőszervekhez való hozzáférést, a mechanizmus működését és a nyílás megváltoztatásához szükséges időt. Jelentősen eltérő alkatrészek cseréjekor a beállítás ugyanolyan fontos lehet, mint maga a maximális kapacitás.

Darabáru esetében a leggyakoribb alkatrészek alapján válasszon. Ismétlődő megrendelések esetén adja meg az igazításra és a pozíciószabályozásra vonatkozó követelményeket. Válassza ki a megfelelő mérőeszközöket a szükséges tűréshatár és szabályozási módszer szerint.

A pontos pofavezetés leírása nem a párhuzamosság vagy az ismételhetőség numerikus meghatározása. Ha a sorrend ezektől a tulajdonságoktól függ, kérjen konkrét adatokat. Ugyanezt tegye a szorítóerővel és a megengedett meghúzási nyomatékkal is; ne a pofa szélességéből vagy a termék súlyából vezesse le azokat.

Mikor érdemes összehasonlítani egy másik satu kialakítását?

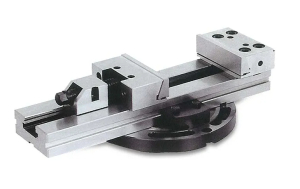

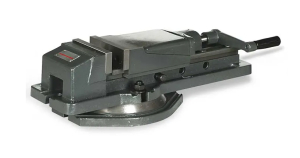

Ha marást tervez, meg kell győződnie arról, hogy a satu alkalmas az adott terhelésre. A „gépsatu” elnevezés önmagában nem elég. Összehasonlításképpen tekintse meg az FMS precíziós gépsatuit , és értékelje egy adott modell célját és paramétereit.

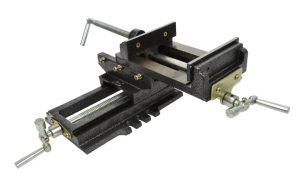

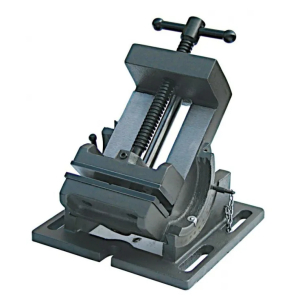

Ha egy munkadarabot több irányba kell döntenie vagy pozicionálnia, hasonlítsa össze a gépsatu választékában található egyéb kiviteleket. A fix, forgó, dönthető és egyéb változatok közötti különbségeket a „Hogyan válasszunk gépsatut” című cikk tárgyalja.

Döntési táblázat

Tartozékok, telepítés és ápolás

A gépsatu-tartozékok választékában a pontos termékmegnevezés alapján válasszon. Ne feltételezze, hogy a más sorozathoz tervezett pofák kompatibilisek a hasonló szélesség alapján. Kérjük, ellenőrizze a BME-nél az alkatrészek elérhetőségét és az utánpótlási lehetőségeket.

Beállítás előtt tiszta érintkezőfelületeket kell készíteni, és ellenőrizni kell a rögzítés alkalmasságát. Az összeszerelési, meghúzási és karbantartási eljárásnak meg kell felelnie a satu és a gép dokumentációjának. A nem megfelelő befogást ne oldja meg improvizált fogantyúhosszabbítóval. Első használat előtt ellenőrizze a mechanizmus tisztításának és kenésének módját is.

A leggyakoribb hibák a választás során

• Az állkapocs szélességének cseréje a maximális nyitás érdekében.
• A legnagyobb modell kiválasztása az asztalon lévő hely ellenőrzése nélkül.
• A feltételezés az, hogy egy szélesebb BME-nek magasabb állkapcsa is van.
• Rögzítőelemek és rögzítőfuratok pozícióinak elhagyása.
• Automatikus használat maráshoz alkalmassági megerősítés nélkül.
• Specifikus pontosság vagy szorítóerő elvárása alátámasztó adatok nélkül.

Gyakran ismételt kérdések

Mi a különbség a BME 85 és a BME 100 között?

A BME 85 85 mm széles pofákkal és 69 mm befogási hosszal rendelkezik. A BME 100 mindkét mérettel rendelkezik 100 mm-es hosszában. A méretük és a súlyuk is különbözik, ezért hasonlítsa össze a kapacitásukat és az asztalfelületet.

A BME 150 mindig jobb választás?

Megéri, ha kihasználod a nagyobb nyílást, és a gép elfér a teljes szerelvényben. Kisebb alkatrészekhez egy kisebb modell, jobb hozzáféréssel és könnyebb kezeléssel praktikusabb lehet.

A nagyobb BME satuknak magasabbak a pofái?

A felsorolt BME 85, 100, 120 és 150 méreteknél a pofamagasság mind 30 mm. Magas munkadarabok esetén ezért külön befogási felmérést kell végezni.

Használhatom a BME satut maráshoz?

Az alkalmasságot az adott modellhez és működéshez kell igazolni. A satu méreteiből vagy általános megnevezéséből nem lehet megbízhatóan következtetni.

Mit kell küldeni az eladónak méretajánlatért?

Gépmodell, asztalméretek és hornyok, az orsó alatti rendelkezésre álló hely és a munkadarab rajza. Adja meg az anyagot, a befogandó felületeket, a művelet leírását és a szükséges pontosságot.

Válasszon BME gépsatut a munkadarab, a szükséges nyílás és a gép képességei alapján. Ha bizonytalan a méretekben, küldje el nekünk az alkatrész és a munkapad méreteit. Segítünk a megfelelő összeszerelés és a szükséges rögzítés felmérésében.
