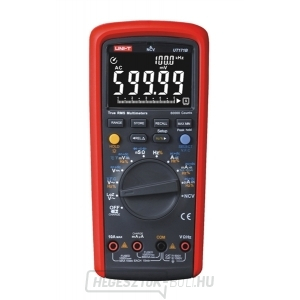

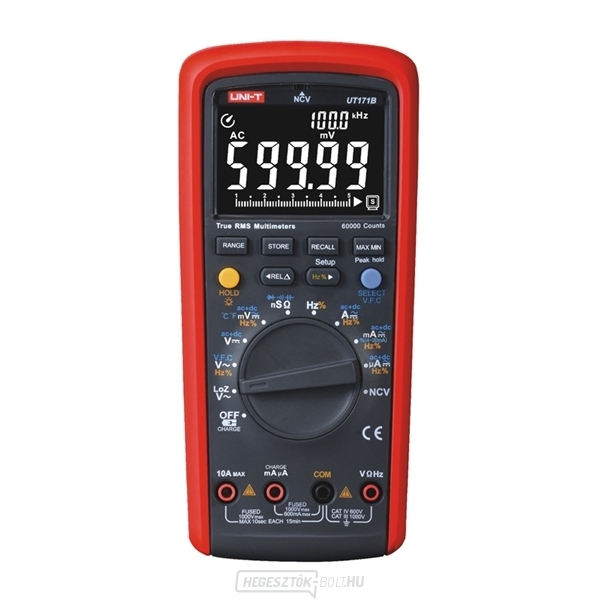

UNI-T UT171B multiméter

UNI-T UT171B multiméter
Az UT171 sorozatú multiméterek kézi multiméterek automatikus és manuális méréshatár-váltással, 4 3/4 - 4 5/6 számjegyű felbontással. A készülékek a felső középosztályba tartoznak, kiváló minőségű kialakítással és megbízhatósággal rendelkeznek, és ipari használatra is alkalmasak. Lehetővé teszik AC/DC feszültség és áram, ellenállás, diódavizsgálat, folytonosságvizsgálat, kapacitásmérés, frekvencia, kitöltési tényező, hőmérséklet, 4-20 mA-es áramhurok, vezetőképesség, VFC, NCV mérését. Az eszközök lehetővé teszik az adattárolást és a csatlakoztatást optikai leválasztással ellátott USB-n vagy Bluetooth-on keresztül.

UNI-T UT171B multiméter
Az UT171A-val ellentétben az UT171B nagyobb tartománnyal rendelkezik az ellenállás és a kapacitás mérésére, valamint a vezetőképességet (inverz ellenállásérték) is méri. A kijelző típusa VT-WLCD, az adatok sötét háttér előtt világosak. A kijelzési tartomány 60000 feszültség, áram és frekvencia mérésére, valamint 6000 kapacitás mérésére. A kijelző analóg kijelzővel - 31 osztású oszlopdiagrammal - rendelkezik. Frissítési gyakoriság másodpercenként 4-5 alkalommal. Az áramtartományokat csőbiztosítékok védik (10A tartomány FF 10A H/1000V (10 x 38 mm); mA/µA tartomány FF 800mA H/600V (6 x 32 mm) biztosítékkal). A készülék képes saját biztosítékait tesztelni (a készülék kinyitása nélkül). A multimétert egy 7,4V/1800mAh lítium akkumulátor táplálja. A mennyiségek mérési tartománya automatikusan vagy manuálisan is kiválasztható. A csomag CAT III 1000V és CAT IV 600V biztonsági kategóriájú mérőkábeleket tartalmaz csatlakozóvégekkel.

Termékparaméterek:

- teljes mértékben megfelel az IEC/EN61010-1 szabványnak, és dupla szigeteléssel rendelkezik
- CAT III 1000V besorolású - belső elektromos berendezések, beleértve a háromfázisú elosztót is
- CAT IV 600V kategóriába sorolva - kültéri elektromos telepítés (biztonsági elemek, beltéri telepítés kezdete)
- a maximális kijelzett érték 60000, inverz kijelző VT-WLCD
- kijelző a frekvenciamérés 60000-hez
- kijelző a 6000-es mérési kapacitáshoz
- frissítési gyakoriság a legtöbb mérésnél másodpercenként 4-5 alkalommal
- automatikus vagy manuális tartománybeállítás
- Váltakozó feszültség mérési tartományok: 600 mV/1000 V
- Váltakozó áram mérési tartománya: 600 μA/10 A
- DC feszültség mérési tartományok: 600 mV/1000 V
- Egyenáram mérési tartományok: 600 μA/10 A
- ellenállás mérési tartományok: 600 Ω/60 MΩ
- kondenzátor kapacitás mérési tartományok: 60,00 nF/60,00 mF
- frekvenciamérési tartományok: 60 Hz-től 10 MHz-ig
- kitöltési tényező mérési tartomány: 1% és 99% között
- vezetőképesség mérési tartomány: 60nS
- hőmérsékletmérési tartomány -40°C~1000°C, (a mellékelt nikkel-króm-nikkel-szilícium hőelemmel csak +230°C-ig)
- nagy pontosság
- Analóg oszlopdiagram, 31 osztás
- TRMS, váltakozó feszültségek és áramok effektív értékeinek mérése
- AC feszültség mérése közben lehetőség van frekvencia vagy AC feszültség mérésére a másodlagos kijelzőn
- a másodlagos kijelzőn a váltakozó feszültségre szuperponált komponens mérése is lehetséges
- nagy pontosság
- adatgyűjtés 1000 értékre
- relatív mérési mód
- MAX és MIN csúcsérték mérés 1 ms válaszidővel
- rossz kapcsolat jelzése
- alacsony akkumulátortöltöttség jelzése
- automatikus kikapcsolás (alvó üzemmód inaktivitás esetén)
- feszültségbemeneti védelem túlterhelés ellen
- árambemenetek védelme gyorsbiztosítékokkal
- bemeneti impedancia 10MΩ
- érintésmentes feszültségérzékelés mérőcsúcsok nélkül
- diódák és félvezető átmenetek vizsgálata 0 és 3 V közötti feszültséggel
- Li-Ion 7.4V/1800mAh akkumulátorral működik
- mellékelt USB kábel optoelektromos átalakítóval, a szoftver letölthető a gyártó weboldaláról: https://meters.uni-trend.com/product/ut171-series/#Docs
- mellékelt töltőforrás DC 10V/500mA tartozékokkal
- UT-D08 Bluetooth adapter szállítási lehetősége
- 1 V/ms intenzitású elektromágneses térben történő mérés is lehetséges, további 5%-os hibával


Műszaki paraméterek:
(a pontosság 23°C ± 5°C hőmérsékleten és legfeljebb 75%-os relatív páratartalom mellett van meghatározva)

- DC feszültségmérés (bemeneti impedancia 10MΩ):
(tartomány/felbontás/pontosság)
600,00 mV/10 µV/0,025% + 5
6,0000 V/0,1 mV/0,025% + 5
60 000 V/1 mV/0,025% + 5
600,00 V/10 mV/0,03% + 5
1000,0 V/100 mV/0,03% + 5

- Váltakozó feszültség mérése (bemeneti impedancia kb. 10MΩ, 45Hz - 1kHz):
(tartomány/felbontás/pontosság)
600,00 mV/10 µV/0,4% + 40
6,0000 V/0,1 mV/0,025% + 5
60 000 V/1 mV/0,025% + 5
600,00 V/10 mV/0,03% + 5
1000,0 V/ 100 mV/0,03% + 5
LoZ 100,0 V/0,1 V/2,0 % + 10
VFC 600V/1000V/0,01V/0,1V/2,0% + 10

- Egyenáram mérése:
(tartomány/felbontás/pontosság)
600,0 μA/0,01 μA/0,25% + 20
6000,0 μA/0,1 μA/0,25% + 2
60 000 mA/1 μA/0,7% + 2
600,0 mA/10 μA/0,15% + 2
6000 A/0,1 mA/0,5% + 3
10 000 A/1 mA/0,5% + 2
% (4-20mA)/0,01%/0,5% + 2

- Váltakozó áram mérése (45 Hz-től 1 kHz-ig):
(tartomány/felbontás/pontosság)
600,00 μA/0,01 μA/0,75% + 20
6000,0 μA/0,1 μA/0,75% + 20
60.000 mA/1µA/0.75% + 20
600.000mA/10µA/0.75% + 20
6,0000 A/0,1 mA/1,5% + 20
10 000 A/1 mA/1,5% + 5


- Ellenállás és vezetőképesség mérése:
(tartomány/felbontás/pontosság)
600,00 Ω/0,01 Ω/0,05 % + 10
6,0000 kΩ/0,1 Ω/0,05% + 2
60 000 kΩ/1 Ω/0,05% + 2
600,00 kΩ/10Ω/0,05% + 2
6,0000 MΩ/100 Ω/0,15% + 5
60 000 MΩ/1 kΩ/3% + 2
60,00 nS/0,01 nS/1% + 10 (az S a Siemens egység)

- Kondenzátor kapacitás mérése:
(tartomány/felbontás/pontosság)
6000 nF/1 pF/3,0% + 30
60,00 nF-től 600,0 µF-ig/10 pf-től 100 nF-ig/2,5% + 5
6,000 mF - 60,00 mF/1 µF - 10 µF/10%


- Frekvencia, kitöltési tényező és periódusidő mérése:
(tartomány/felbontás/pontosság)
60 000 Hz-től 10 000 MHz-ig/0,0001 Hz-től 0,001 MHz-ig/0,01% + 5
0,1%-tól 99,9%-ig/0,1%/3,0% + 40
100,0 ms - 0,100 µs/0,1 ms - 0,001 µs/0,1% + 5


- kijelző típusa: inverz háttérvilágítású, VT-WLCD típus
- mintavételi sebesség: 4-5/másodperc
- számjegyek száma: 60000
- analóg vonal: 31 szegmens
- tápegység: Li-ion akkumulátor 7.4V/1800mAh
- 10A-es tartományvédelem FF 10A H/1000V (10 x 38mm) biztosítékkal
- mA/µA méréshatár-védelem FF 800mA H/1000V biztosítékkal (6 x 32mm)
- készülék méretei: 206 x 95 x 53 mm
- súly: kb. 500 g (elemekkel együtt)
- üzemi hőmérséklet: 0°C és 40°C között
- üzemi relatív páratartalom 0°C és 30°C között legfeljebb 75%, 30°C és 40°C között legfeljebb 50%
- tárolási hőmérséklet: -10°C és 50°C között
- A készülék megfelel a következő szabványoknak:
cETLus, CAT III 1000V, CAT IV 600V, kettős szigetelés, 1000 V-nál nagyobb túlterhelés elleni védelem
EN 61326-1:2013; EN 61326-2-2:2013
EN 61010-1:2010; EN 61010-2-030:2010; EN 61010-2-033:2012
Megfelel az UL szabványoknak: 61010-1, 61010-2-030
CSA STD. C22.2 No. 61010-1, 61010-2-030, 61010-2-033 szerint tanúsítva

- Gyártó: UNI-TREND
- www.uni-t.cz


A csomag tartalma:

- UT171B multiméter tárolótáskával
- Li-ion akkumulátor 7.4V/1800mAh - a készülékben
- F1 biztosíték: 6 x 32 mm FF 800 mA H 1000 V (6 x 32 mm) - a készülékben
- F2 biztosíték: 6 x 25 mm FF 10 AH 1000 V (10 x 38 mm) - a készülékben
- USB kábel optoelektromos átalakítóval
- K típusú hőelem (nikkel-króm-nikkel-szilícium) +230°C-ig)
- CAT III 1000V, CAT IV 600V kategóriájú mérőkábelek hegyekkel
- DC 10V/500mA töltőforrás tartozékokkal
- használati utasítás cseh, szlovák és angol nyelven
