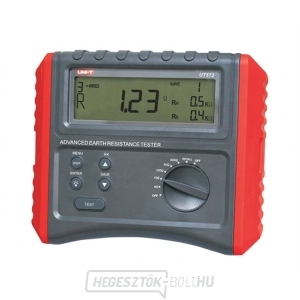

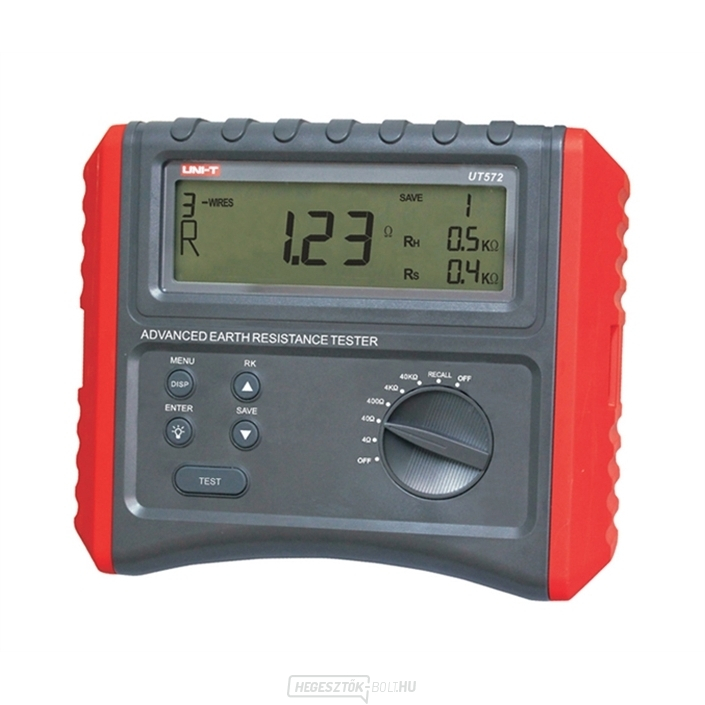

UNI-T UT572 földelési ellenállásmérő
3 év garanciát vállalunk erre a termékre. Az UT572 egy intelligens műszer a földelési ellenállás és a talaj fajlagos ellenállásának mérésére. A műszert széles körben használják új elektromos berendezések és villámhárítók földelőrendszereinek tervezésében és tesztelésében az építőiparban, az iparban, az alállomásokon, a telekommunikációban stb.

2, 3, 4 vezetékes mérési módszerekkel és 94 Hz, illetve 128 Hz frekvenciájú mérőfeszültségek előállításával meghatározható a földelési ellenállás (Re), a fajlagos földelési ellenállás (ρ), valamint az Ust és Fst zavaró indukált jelek feszültsége és frekvenciája.

A készülék új külsővel, nagyméretű, háttérvilágítású, multifunkciós kijelzővel rendelkezik. Tartós, dupla és megerősített szigetelésű házzal rendelkezik.
Ez a készülék az IEC61010 (Villamos berendezések biztonsági követelményei) biztonsági szabványoknak megfelelően lett tervezve, gyártva és tesztelve a CATIII 300V túlfeszültségi kategóriában, valamint az EN61010-2-033 és az EN 61010-031 szabványoknak megfelelően.


Termékparaméterek:

- maximális kijelzés: 9999
- háttérvilágítású multifunkcionális LCD kijelző, méretei: 125 mm × 37 mm
- kijelző mutatja: funkcionális módokat, értékeket, mértékegységeket és szimbólumokat
- kapcsolási funkciók és tartományok: 8 állású forgókapcsoló
- talajellenállás (ρ) mérési módszer: 2-vezetékes, 3-vezetékes és 4-vezetékes
- földelési ellenállás vizsgálata: RK, RH, RS
- interferenciafeszültség kijelzése Ust: akár 50V/AC/DC
- interferencia frekvencia kijelzése Fst: 40 és 500 Hz között
- tesztjel frekvenciája: 94Hz és (vagy) 128Hz
- szondák közötti távolságtartomány: 1 m és 40 m között
- memória: akár 20 mérési sorozat
- tápegység: 8 db 1,5 V-os AA alkáli elem
- elemállapot-kijelző: igen, ha 9,5 V alá esik, akkor cserélje ki az elemeket
- automatikus kikapcsolás inaktív állapotban: igen, 5 perc után kikapcsol
- túlterhelés elleni védelem


Műszaki paraméterek:

Földelési ellenállás mérése (Re)
mérési tartomány/felbontás/pontosság (Re)
4Ω/0,01Ω/(3% + 15)
40Ω/0,1Ω/(3% + 5)
400Ω/1Ω/(3% + 5)
4 kΩ/0,01 kΩ/(3% + 5)
40 kΩ/0,1 kΩ/(3% + 5)

Talajellenállás (ρ) mérése
tartományokban: 4Ω, 40Ω, 400Ω, 4kΩ, 40 kΩ, max. 1000kΩm
mérési pontosság (ρ) a teszt eredményétől függően Re: ρ=2×π×L×Re

Zavaró jelek mérése
amplitúdótartomány/felbontás/mérési pontosság (Ust)
1–50 Vrms/1 V/(3% + 3)

Frekvenciatartomány/Felbontás/Mérési pontosság (Fst)
40 Hz-től 500 Hz-ig/1 Hz/(1% + 2)


Egyéb paraméterek:

- multifunkcionális háttérvilágítású LCD kijelző, méretei: 125 × 37 mm
- tesztjel frekvenciája: 94Hz és (vagy) 128Hz
- szondák közötti távolságtartomány: 1 m és 40 m között
- memória: akár 20 mérési sorozat
- túlterhelésvédelem: 220V/AC 10 másodpercig az ES, EH kapcsok között
- szigetelési impedancia a NYÁK-on lévő áramkörök és a ház között: 50MΩ (1000V)
- feszültségellenállás a NYÁK-on lévő áramkörök és a ház között: 3540V/AC50/60Hz 5 másodpercig, szikra nélkül
- tápegység: 8 db AA 1,5 V-os alkáli elem
- automatikus kikapcsolás inaktív állapotban: igen, 5 perc után
- alacsony akkumulátorfeszültség jelzése: igen, 9,5 V-nál
- munkakörnyezet: hőmérséklet 0°C és +40°C között, páratartalom max. 80% relatív páratartalom, tengerszint feletti magasság 2000 m
- tárolási környezet: hőmérséklet -20°C és +60°C között, páratartalom 75% relatív páratartalom
- készülék méretei: 210 x 175 x 90 mm
- súly: 1,1 kg (elemekkel együtt)
- eszköz színe: piros és szürke


Az egyes csomagolások tartalma:

- UT572 eszköz: 1 db
- zöld precíziós mérőkábel, 5m krokodilcsipesszel: 1 db
- 10 m-es sárga precíziós mérőkábel krokodilcsipesszel: 1 db
- piros precíziós mérőkábel, 20 m, krokodilcsipesszel: 1 db
- fekete precíziós mérőkábel, 20 m, krokodilcsipesszel: 1 db
- 1 db piros precíziós mérőkábel, 40 m, krokodilcsipesszel
- egyszerű mérőkábelek krokodilcsipesszel: 2 db
- kb. 20 cm hosszú talajba húzható karó (szonda): 4 db
- alkáli elem 1,5 V AA: 8 db
- tok/tasak: 1 db
- használati utasítás: 1 db.


Nagykereskedelmi csomagolás:

- standard mennyiség dobozonként: 2 db
- standard dobozméretek: 475 x 378 x 335 mm (0,064 CBM)
- standard kartondoboz súlya: 14 kg


Gyártó: UNI-TREND
