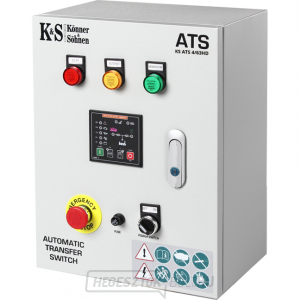

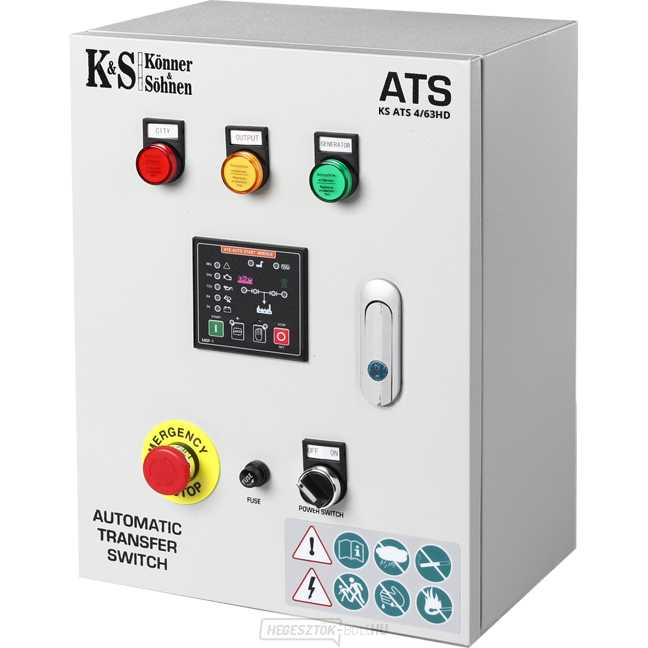

Könner & Söhnen ATS kapcsoló ATS KS 4/63HD - dízel
Az ATS (Automatic Transfer Switch) automatikusan elindítja a generátort, és átadja rá a terhelést, amint a fő tápellátás megszakad.
Az elektromos indítóval ellátott benzin- és dízelgenerátorok univerzális 5 tűs csatlakozóval vannak felszerelve az automatikus kapcsolóegységhez (ATS bemenet). Az ATS egység rendelkezik egy PLC-vel, amely lehetővé teszi a generátor automatikus indításának/leállításának programozását áramkimaradás esetén és annak helyreállítása után.
ATS EGYSÉG PROGRAMOZHATÓ LOGIKAI VEZÉRLŐ:
- automatikus/kézi működés.
- a motor indítási idejének programozása áramszünet után.
- a motor felmelegedési idejének programozása a készülékhez való csatlakoztatás előtt.
- az önindító működési idejének beállítása.
- motor teljesítményének figyelése.
- az akkumulátor töltése, amikor a generátor ki van kapcsolva.
MOTOR KAPCSOLÓ 230 V/400 V 63 A:
- a kapcsoló speciális kialakítása megvédi a generátort a külső hálózat feszültségétől.
- mechanikus és elektromos zár.
- kézi váltás a tápvezetékek között, ha a folyamatvezérlés meghibásodik.
Technikai paraméterek:
Akkumulátor feszültség: DC8,0-18V
Feszültség, V: 230V/400V
Teljesítmény 230 V, kW: 14,4 (28,8)
Áram (max.) 230 V, A: 63 (120)
Teljesítmény 400 V, kW: 34,8
Áram (max.) 230V, A: 63
Munkakörülmények: -10 ° C és + 55 ° C között; páratartalom: ⩽60%
Tárolási feltételek: -10 ° C és + 70 ° C között; páratartalom: ⩽60%
IP védettségi osztály: IP41
Szigetelési osztály: AC1,5KV/1min 1mA
Maximális akkumulátor töltőáram a beépített tápegységről, A: 2
Vezérlőkábel hossza, m: 3,0
Háló hossz, mm: 400
Nettó szélesség, mm: 320
Nettó magasság, mm: 200
Bruttó hossz, mm: 460
Bruttó szélesség, mm: 380
Bruttó magasság, mm: 250
Nettó tömeg, kg: 8,85
Bruttó tömeg, kg: 9,8
