Termékleírás

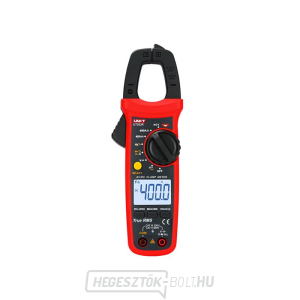

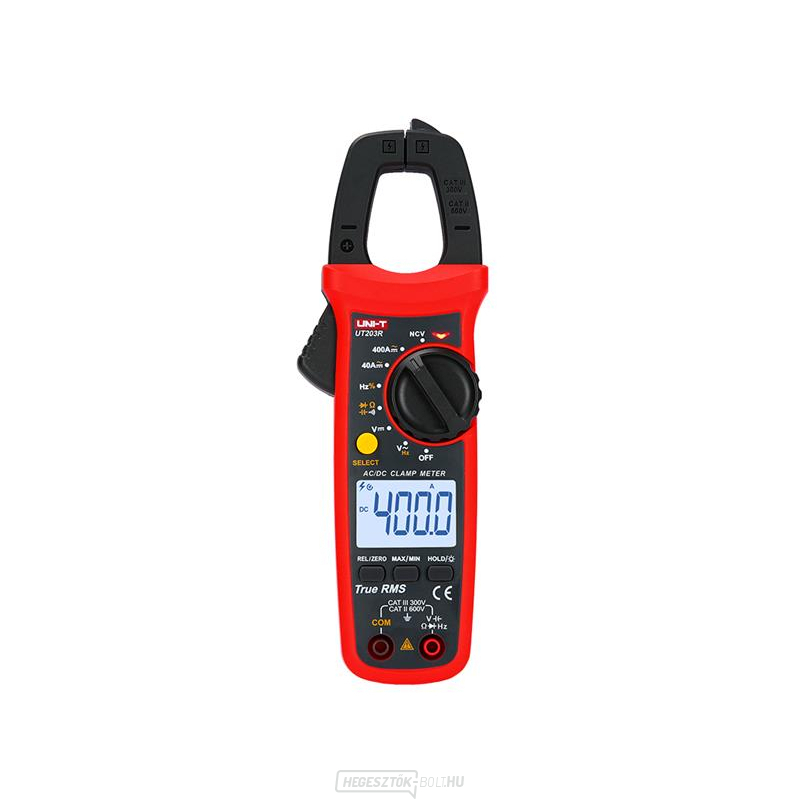

UNI-T UT203R bilincs multiméter
Az UT203R digitális bilincsmérő váltó- és egyenfeszültségek 600 V-ig, váltakozó és egyenáramok 600 A-ig, valamint 10 Hz-től 60 kHz-ig terjedő frekvenciák mérésére szolgál alacsony feszültség esetén 600 V-ig, valamint 10 Hz-től 10 MHz-ig közepes feszültségig. Minden tartományban 600 V-nál nagyobb feszültség elleni védelemmel és hang- és vizuális riasztással rendelkezik. Négy számjegyű, többszegmenses, 37 x 25 mm-es kijelző háttérvilágítással és gyors frissítési gyakorisággal (3-szor/s). A pofanyílás lehetővé teszi a mérést akár 28 mm átmérőjű kábeleken is. Az érintésmentes elektromos térérzékelés (NCV) lehetővé teszi a feszültség alatt álló vezetékek észlelését két érzékenységben - EFLo és - EFHi 110V/50/60Hz és 230V/50/60Hz alacsony feszültségű elosztórendszerekhez. A tesztkábeleken található szondacsúcs burkolat lehetővé teszi a méréseket a CAT III kategóriájú kisfeszültségű elosztórendszereken ívképződés veszélye nélkül. A csúcsok burkolata nélkül a méréseket csak a CAT II kategóriájú kisfeszültségű elosztórendszereken lehet tesztkábelekkel végezni. Tápegység akkumulátor 2db 1,5V R03. A mérő áramfelvétele körülbelül 1,8 mA. Az áramkör automatikus energiatakarékos funkcióval rendelkezik. Az alvó üzemmód fogyasztása az

Termék paraméterei:

nagyfeszültségű feszültség, áram és frekvencia mérése 600 V-ig
frekvenciák mérése 10Hz-től 10MHz-ig
kapacitásmérés 6nF és 60mF között
hőmérsékletmérés -40 és +1000°C között
feszültség és kapacitás ratiometrikus (relatív) mérése
többszegmenses kijelző és hangos/vizuális riasztás
600 V-nál nagyobb feszültség elleni védelem az egyes tartományokban
feszültség alatt álló vezetékek érintésmentes érzékelése
automatikus tartományváltás
Az áram- és feszültségmérés pontossága a tartományok 1–100%-a között garantált

Műszaki paraméterek:

1. AC áram mérése (tartományok/felbontás/pontosság):

40,00A/0,010A/50Hz ~ 100Hz (2,0%+5)
400,0A/0,100A/50Hz ~ 100Hz (2,0%+5)
- a frekvenciafigyelés pontossága 50 és 100 Hz közötti váltakozó áram mérésénél (1,0%+5) 0,1 Hz-es felbontás mellett
- 420A túlterhelés elleni védelem

2. Egyenáram mérése (tartományok/felbontás/pontosság):

40,00A/0,010A/(2,0%+5)
400,0A/0,100A/(2,0%+5)
- 420A túlterhelés elleni védelem

3. AC feszültségmérés (tartomány/felbontás/pontosság):

4.000V/0.001V/10Hz ~ 10kHz (1.0%+5)
40,00 V/0,010 V/10 Hz ~ 10 kHz (0,8%+5)
400,0 V/0,100 V/10 Hz ~ 10 kHz (0,8%+5)
600,0 V/1 V/10 Hz ~ 10 kHz (0,8%+5)
- frekvenciafigyelés pontossága 10Hz és 60kHz (0,5%+2) közötti váltakozó feszültség mérésénél 0,01Hz és 0,01kHz közötti felbontással
- 600 Vrms túlterhelés elleni védelem
- bemeneti impedancia kb. 10MΩ

4. DC feszültségmérés (tartomány/felbontás/pontosság):

400,0 mV/0,100 mV/(0,7%+3)
4,000 V/0,001 V/(0,5%+2)
40,00 V/0,010 V/(0,5%+2)
400,0 V/0,100 V/(0,5%+2)
600,0 V/1 V/(0,5%+2)
- bemeneti impedancia kb. 10MΩ
- 600 Vrms túlterhelés elleni védelem

5. Ellenállásmérés (tartományok/felbontás/pontosság):

400,0Ω/0,1Ω/(1,0%+2)
4000 kΩ/0,001 kΩ/(0,8%+2)
40,00 kΩ/0,01 kΩ/(0,8%+2)
400,0 kΩ/0,1 kΩ/(0,8%+2)
4,000 MΩ/0,001 MΩ/(2,5%+5)
40,00 MΩ/0,01 MΩ/(2,5%+5)
- túlterhelés elleni védelem 600 Vrms-en
- nyitott áramköri feszültség kb. 1V

6. Kapacitásmérés (tartományok/felbontás/pontosság):

40,00 nF/0,01 nF/(4,0%+5)
400,0 nF/0,1 nF/(4,0%+5)
4000 μF/0,001 μF/(4,0%+5)
40,00 μF/0,01 μF/(4,0%+5)
400,0 μF/0,1 μF/(4,0%+5)
4000 mF/0,001 mF/10,0%
40,00 mF/0,01 mF/10,0%
- túlterhelés elleni védelem 600 Vrms-en

7. Frekvencia és töltésmérés (tartományok/felbontás/pontosság):

Frekvencia: 10Hz-10MHz/0,01Hz-0,01MHz/(0,1% + 4)
töltés: 0,1-99,9%/0,1%/(3,0% + 5)

- Megjegyzés 1) Mérési érzékenység:
100kHz: 200mVrms bemeneti amplitúdó 30V RMS
>100kHz ~ 1MHz: 600mV RMS bemeneti amplitúdó 30V RMS
>1MHz ~ 10MHz: 1V RMS bemeneti amplitúdó 30V RMS

- 2. megjegyzés) A munkaciklus mérés csak 10 kHz-es négyszöghullám esetén alkalmazható, amplitúdó: 1 V pp
Frekvencia 1kHz Üzemi ciklus (Duty): 10,0% ~ 95,0%
Frekvencia> 1kHz Üzemi ciklus (Duty): 30,0% ~ 70,0%
- túlterhelés elleni védelem 600 Vrms-en

8. Az áramkör folytonosságának ellenőrzése:

- ha a mért ellenállás kisebb, mint 10Ω, hangjelzés hallható, jelezve a folyamatos áramkört
- ha a mért ellenállás nagyobb, mint 31Ω, a szakadást jelző hangjelzés nem szólal meg
- bizonytalanság a 10Ω és 31Ω közötti tartományban
- nyitott áramköri feszültség körülbelül 2,0 V
- mérés a 600Ω tartományban
- túlterhelés elleni védelem 600 Vrms-en

9. Dióda mérés:

- előrefelé a félvezető csomópont feszültségesése kisebb vagy egyenlő, mint 2 V
- szilícium átmenet esetén a tipikus feszültségesés 0,5-0,8 V
- nyitott áramköri feszültség körülbelül 4,0 V
- mérés a 6000V tartományban

10. Érintésmentes elektromos térérzékelés (NCV):

- lehetővé teszi a feszültség alatt álló vezetékek észlelését két érzékenységben - EFLo és - EFHi alacsony feszültségű elosztórendszerekhez 110V/50/60Hz és 230V/50/60Hz

Egyéb paraméterek:

- maximális és minimális értékek mérése: igen
- mérés relatív (arány) módban feszültség és kapacitás méréshez: igen
- adatmegőrzés (HOLD): igen
- lemerült akkumulátor jelzés: igen
- automatikus kikapcsolás: igen
- akkumulátor teljesítmény 1,5 V (R03): 2 db
- háttérvilágítású kijelző mérete: 37 mm x 25 mm
- a termék méretei: 215 mm x 63 mm x 36 mm
- A termék nettó súlya: 235 g
- termék színe: piros és szürke

A csomag tartalma:

- bilincs multiméter UT203R: 1db
- tesztkábelek: 1 pár
- 1,5V-os elem (R03): 2db
- használati utasítás: 1 db

Nagykereskedelmi csomagolás:

- szabványos mennyiség kartononként: 40db
- szabványos kartonméretek: 485 mm x 295 mm x 385 mm
- szabványos bruttó kartonsúly: 16,1 kg
