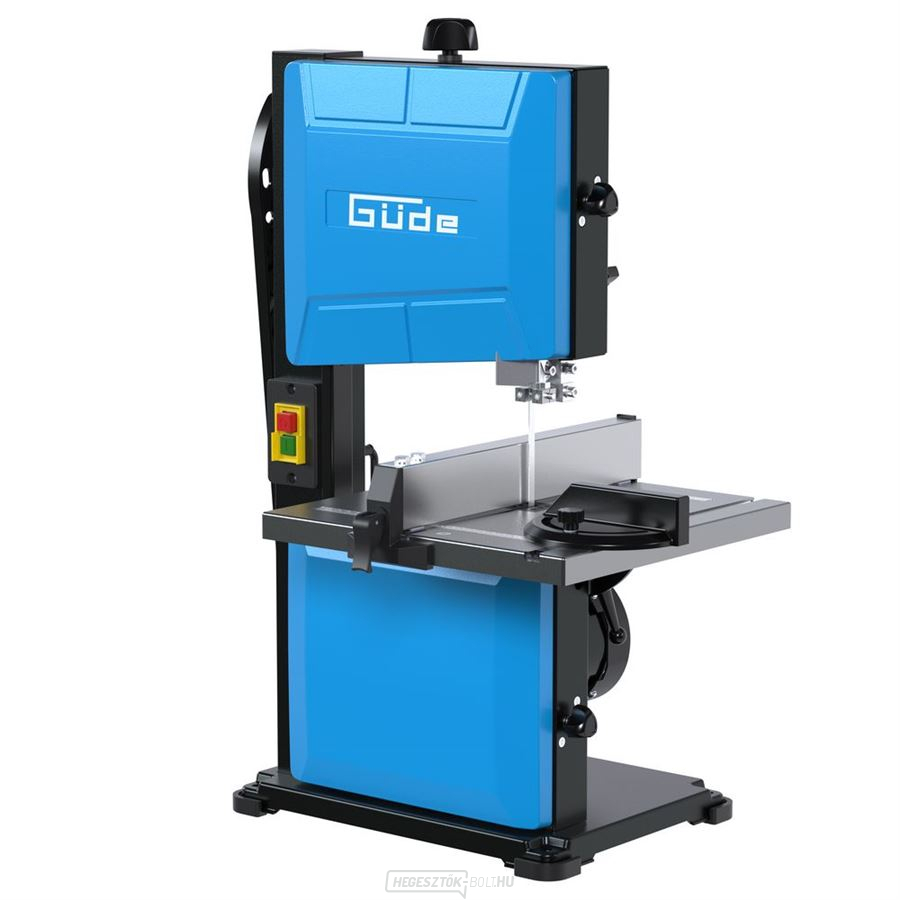

GBS 200S szalagfűrész

A GBS 200S szalagfűrész a fa és a lemezanyagok egyenes, hosszanti, keresztirányú és profilvágására szolgál a gyártó által meghatározott határok között. A pontos modell a 83813 rendelési szám alatt szerepel, és 230 V / 50 Hz-es tápellátást használ. A folyamatosan keringő fűrészszalag keskeny vágást eredményez, csökkenti az anyagveszteséget, és lehetővé teszi olyan magasabb munkadarabok megmunkálását is, amelyekhez a hagyományos asztali körfűrész nem alkalmas.

A választás során fontos összehasonlítani a maximális vágási magasságot, a keret kinyúlását, a szalag hosszát és megengedett szélességét, a szalag sebességét, az asztal méretét és annak dönthetőségét. A vágási magasság határozza meg a munkadarab vastagságát, míg a kinyúlás korlátozza a vágás és az él közötti távolságot. Ennél a modellnél 80 mm-es maximális vágási magassággal és 200 mm-es kinyúlással kell számolni. Az adatokat mindig a konkrét változatra vonatkoztassa, és ne egy másik generációból származó, hasonló nevű gépre.

Felépítés és gyakorlati

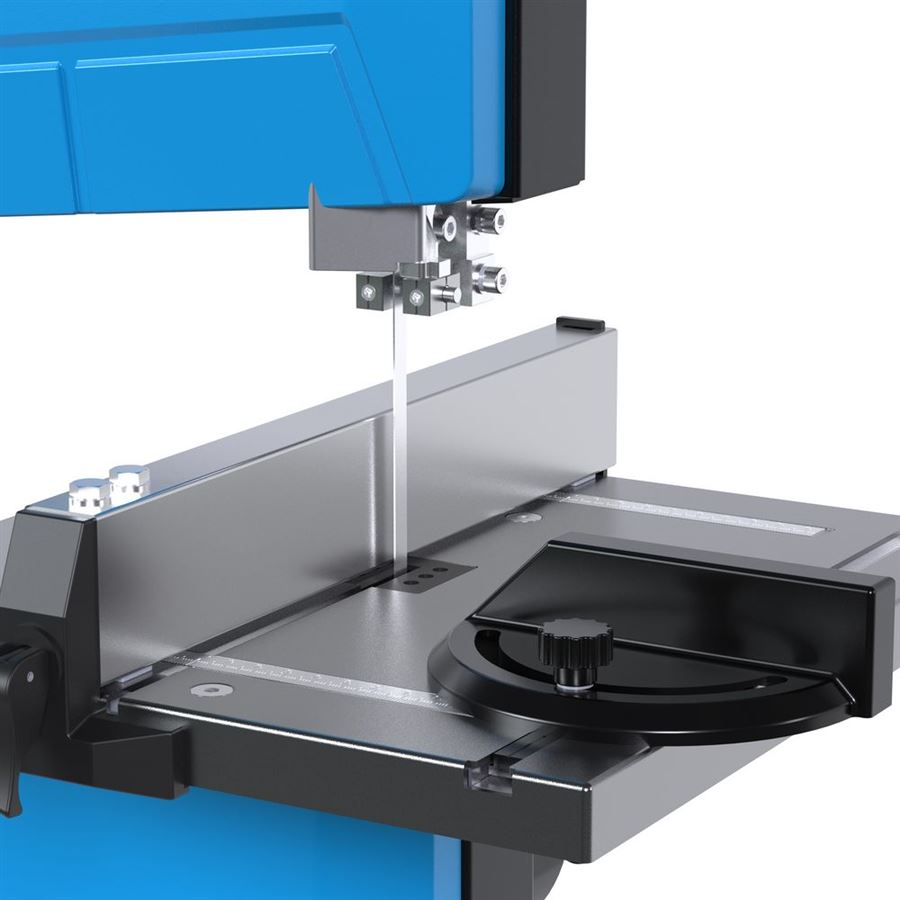

alkalmazás A szalagfűrész alkalmas gerendák, deszkák, lécek, ívek, sablonok és egyéb alkatrészek előkészítésére. A hosszanti vonalzó segít az állandó szélesség fenntartásában, a szögvezető megkönnyíti az ismétlődő keresztvágásokat, a dönthető asztal pedig ferde vágásokat tesz lehetővé. A pontos munkavégzéshez az asztalnak merevnek kell lennie, a vonalzónak párhuzamosnak kell lennie a szalaggal, a felső vezetőt pedig közvetlenül a munkadarab fölé kell beállítani. Minél kisebb a szalag szabad hossza a vezető és az anyag között, annál jobban korlátozható annak eltérése.

• Egyenes vágások: válasszon szélesebb szalagot, megfelelő feszességet és stabil hosszirányú vezetést.
• Formavágások: az ív sugara meg kell, hogy feleljen a szalag szélességének; a túl széles szalagot nem lehet biztonságosan kis ívbe kényszeríteni.
• Magasabb munkadarabok: a vágás magasságának növekedésével csökken a hiba tűréshatára a feszesség, az élesség és a vezetés tekintetében.
• Sorozatgyártás: használjon ütközőket, és először ellenőrizze a méreteket próbavágással.

Fűrészszalag és

a vágás

minősége:

Az eredményt befolyásolja a szalag szélessége, a fogak közti távolság és geometriája, a test vastagsága, valamint a hegesztés minősége. A finomabb fogazás tisztább felületet eredményez vékonyabb anyagoknál, de nehezebben vezeti el a forgácsot a mély vágásból. A durvább fogazás alkalmasabb tömör fára és nagyobb keresztmetszetekre. A vágás során egyszerre legalább nagyjából három fognak be kell kapcsolódnia, hogy az egyes fogak ne legyenek túlterhelve; ellenben túl sok fog az anyagban lassítja a forgács eltávolítását és növeli a hőmérsékletet.

A pótfűrészszalagnak meg kell felelnie az adott fűrész tárcsáihoz és vezetőihez előírt hosszúságnak, szélességtartománynak és megengedett vastagságnak. Felhelyezés után a szalagot középre kell igazítani a tárcsákon, megfelelően megfeszíteni, majd ellenőrizni kell az oldalsó és hátsó vezetők beállítását. A vezetők nyugalmi állapotban nem szoríthatják folyamatosan a szalagot. Rövid próbaüzem után válassza le a gépet a hálózatról, és ellenőrizze újra a szalag vezetését, feszességét és helyzetét.

Biztonság és

elszívás A munka megkezdése előtt csukja be a tárcsák burkolatait, állítsa be a védővezetékeket, ellenőrizze a szalag épségét, és távolítsa el a fából a szögeket vagy egyéb idegen tárgyakat. Mindkét kezével vezesse az anyagot a vágási pályán kívülre, a kis alkatrészeket megfelelő segédeszközzel tolja előre, a rönköket pedig rögzítse, hogy ne foroghassanak el. Vágás közben ne próbálja erőszakkal elfordítani az anyagot; ha a választott sugár nem felel meg a szalagnak, használjon segédvágásokat vagy keskenyebb szalagot.

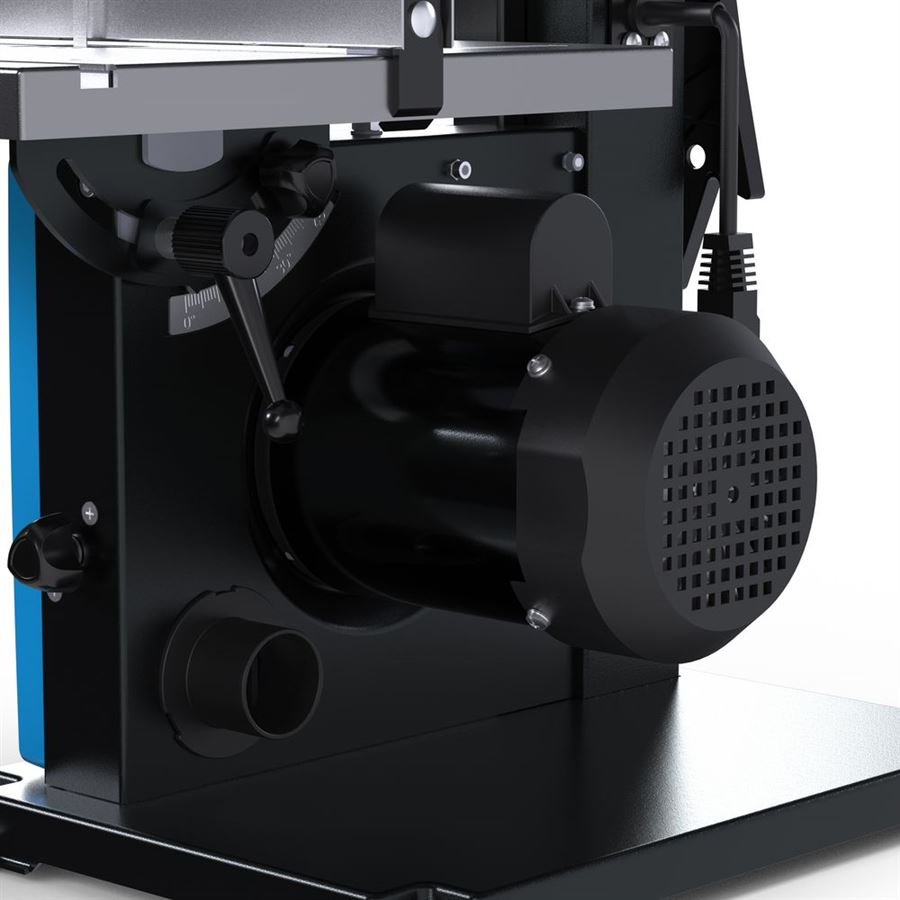

A porelszívás javítja a vágási vonal láthatóságát, csökkenti a fűrészpor mennyiségét az alsó burkolatban, és elősegíti a stabil működést. A tömlőnek meg kell felelnie a nyílás átmérőjének, és a porelszívónak biztosítania kell a szükséges áramlási sebességet. A szalag cseréje, beállítása vagy tisztítása előtt mindig kapcsolja ki a készüléket, és várja meg, amíg teljesen leáll. Használjon szem- és hallásvédőt, valamint a porosságtól függően légúti védőeszközt is.

Beállítás és

karbantartás: Az első használat előtt ellenőrizze az asztal síkosságát és rögzítését, a szalag merőlegességét, a vonalzó párhuzamosságát, a biztonsági kapcsolók működését, valamint a háromfázisú változat esetében a forgás irányát. A feszességet a szalag szélessége és típusa alapján állítsa be, ne csupán általános érzés alapján. A túl kicsi feszesség a vágás eltérítését okozza, a túl nagy pedig megterheli a csapágyakat, a kerekeket és a szalag hegesztési varratát. A kerekek és a vezetők gumiborítását tartsa tisztán, gyantafoltoktól mentesen.

Munka után a fűrészport elszívással távolítsa el, ne kézzel a szalag közelében. Rendszeresen ellenőrizze a vezetők csapágyait, az alsó kerék keféjének állapotát, a kábelt, a kapcsolót és a féket, ha az a modell részét képezi. A tompa, repedt vagy egyenetlenül elosztott szalagot azonnal cserélje ki. Minden beavatkozás során kövesse a gyártó konkrét utasításait.
