Termékleírás
3 év garanciát biztosítunk erre a termékre.

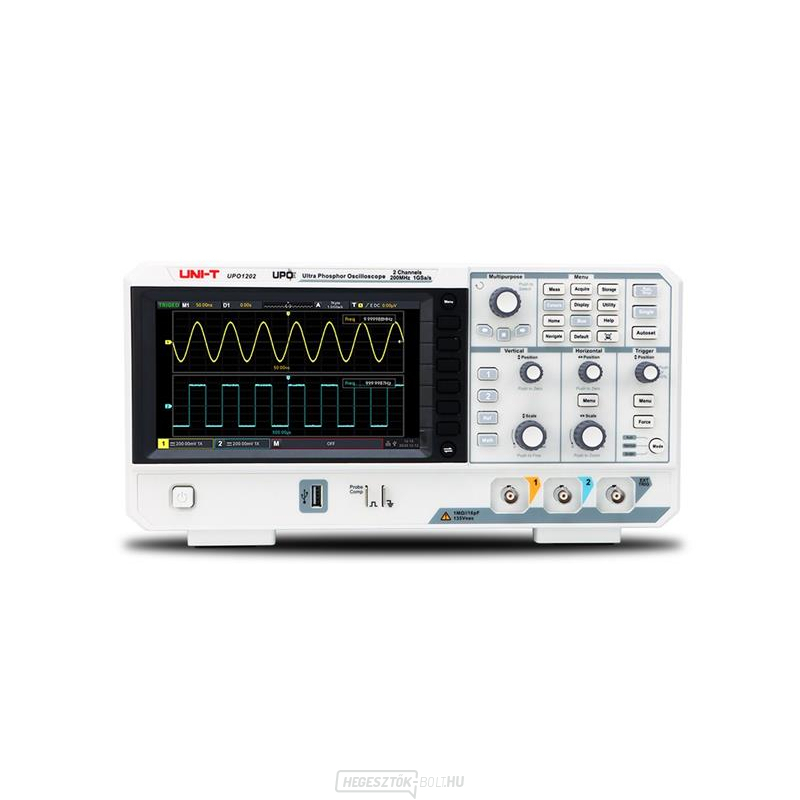

Az UPO1202 sorozatú digitális foszfor oszcilloszkóp az innovatív UNI-T Ultra Phosphor 2.0 technológiát alkalmazza, amely új, továbbfejlesztett megjelenéssel és mélytárolási funkcióval, nagy sebességű hullámforma-adatgyűjtéssel, valós idejű hullámforma-felvétellel és -lejátszással, valamint 256 szürkeárnyalatos kijelzővel rendelkezik. A sorozat támogatja a DVM modult, a gazdag buszindító és dekódoló funkciókat, valamint a teljes memóriájú valós idejű hardveres dekódolást. Széles körben használják számos területen, beleértve a beágyazott rendszerek tervezését, a műszerezést, az ipari elektronikát, a szórakoztató elektronikát, az autóipari elektronikát, a terepi karbantartást, a kutatást és fejlesztést, valamint az oktatást.
Termékparaméterek:
- számos paraméter automatikus mérése
- osztott képernyő funkció
- összeadás, kivonás, szorzás, osztás és FFT matematikai függvények
- Ultra Phosphor 2.0:
normál hullámforma-gyűjtési sebesség akár 100 000 wfms/s, gyors gyűjtési módban a hullámforma-gyűjtési sebesség elérheti az 500 000 wfms/s-ot
- hosszú felvételi memória hossza:
56 Mpts rögzítési memóriahossz teljes frekvenciatartományú információkhoz magas mintavételi frekvencián
- Több hatókörű 2.0:
A Multi-Scopes 2.0 képes szétválasztani két csatorna időalapját és feszültségrácsát, lehetővé téve a felhasználók számára, hogy két teljesen különböző jelet egyszerre, ugyanabban az ablakban tekintsenek meg.
- Teljes memóriás hardveres valós idejű dekódolás:
Valós idejű hardveres dekódolás teljes memóriával, rendkívül hatékony elemzés: 56 Mbps mélytárolóval a 3 protokoll (RS232/UART, I2C, SPI) dekódolási sebessége eléri a milliszekundumot, ami 100-szor gyorsabb, mint a hagyományos szoftveres dekódolás, és jelentősen javítja az elemzés hatékonyságát.
Műszaki paraméterek:
- oszcilloszkóp típusa: digitális
- tápegység: 100V-240V AC, 50/60Hz
- csatornák száma: 2 analóg
- sávszélesség: 200 MHz
- valós idejű mintavételi sebesség: 1GSa/S
- emelkedési idő: 1,8 ns
- felvételi memória hossza: 56 megapixel
- bemeneti impedancia: 1MΩ/16pF
- bemeneti érzékenység: 500µV/osztás...20V/osztás
- mellékelt buszprotokollok: RS232, UART, I2C, SPI
- triggerelés: felfutó él, N-edik él, ablak, minta, futás, lefutó él, késleltetett, impulzusszélesség, meredekség, időtúllépés, videojel
- időalap: 1n...1db/darab
- függőleges felbontás: 8 bit
- opcionális buszprotokollok: Nincs
- használt kijelző típusa: LCD TFT 7"
- szállítási méretek (H x Sz x M): 336 mm × 164 mm × 105 mm
- szállítási súly:
A csomag tartalma:
- tápkábel
- USB 2.0 kábel
- 100MHz-es szonda*2 (UT-P04)
Gyártó: UNI-T
SZOFTVER ÉS FIRMWARE
https://instruments.uni-trend.com/products/digital-oscilloscopes/UPO1002
