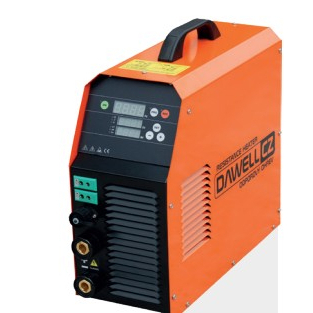

A DAWELL DHC 6510R egy hordozható inverteres áramforrás fém alkatrészek szabályozott ellenállásos melegítéséhez. A berendezés egyetlen kompakt készülékben egyesíti a teljesítményforrást, a hőmérséklet-szabályozót és az üzemadatok rögzítőjét. Elsősorban hegesztés és ráhegesztés előtti előmelegítésre, hegesztési varratok szabályozott hőkezelésére, valamint egyéb ipari alkalmazásokra szolgál, ahol be kell tartani a beállított hőmérséklet- és időbeli lefutást.
A 04-004-01-2004 rendelési kóddal rendelhető változat RAL 2004 narancssárga színben készül. A készülék 3×400 V-os tápfeszültséggel működik, felvett teljesítménye 10,8 kW, és legfeljebb négy fűtőelem csatlakoztatására alkalmas. 17 kg-os tömege és kb. 170 × 370 × 410 mm-es méretei révén szükség szerint áthelyezhető a munkahelyek között.
Vezérelt ellenállásos fűtés hegesztőműhelyekhez
Az ellenállásos fűtésnél a munkadarab felületére megfelelően kiválasztott kerámia fűtőelemeket vagy fűtőszőnyegeket rögzítenek. A hő az ellenállásvezetékben keletkezik, és közvetlenül átadódik a fűtött anyagnak. Ez az elv alkalmas csövek, hegesztett kötések, hőcserélők, acél tartályok és egyéb szerkezeti alkatrészek hosszú távú, egyenletesen szabályozott melegítésére.
A hegesztés előtti előmelegítés segít megteremteni a hegesztési eljárásban előírt feltételeket. Az ellenőrzött utómelegítés vagy a hegesztés utáni hőkezelés felhasználható a maradék feszültség csökkentésére, valamint olyan eljárások során, amelyek célja a hegesztési varratban lévő hidrogénnel kapcsolatos kockázatok csökkentése. A konkrét hőmérsékleteknek, a felmelegedési sebességnek, a tartási időnek és a lehűtés módjának minden esetben meg kell felelnie az anyagnak, az alkatrész méretének és a jóváhagyott technológiai előírásnak.
Hőprofilok programozása
A beépített szabályozó lehetővé teszi a hőmérséklet vezérlését a 20 felhasználó által beállítható program egyikének megfelelően. Minden profil legfeljebb 180 szegmenst tartalmazhat. Az egyes szakaszokban beállítható a célhőmérséklet, a felmelegedési vagy lehűlési sebesség, valamint a tartózkodási idő. Az automatikus profilok mellett kézi üzemmód és a fűtőteljesítmény közvetlen szabályozása is rendelkezésre áll.
Ez a vezérlés különösen az ismétlődő megrendelések esetén praktikus. A kezelőnek nem kell minden azonos alkatrész esetében újra összeállítania a teljes eljárást, hanem felhasználhatja a mentett programot. Az indítás előtt azonban mindig ellenőrizni kell a hőelemek helyes elhelyezkedését, az elemek rögzítését, valamint azt, hogy a kiválasztott program megfelel-e a technológiai előírásoknak.
A folyamat rögzítése és a fűtés menetének ellenőrzése
A DAWELL DHC 6510R egy akár 1 400 órányi üzemadatot tároló adatgyűjtővel rendelkezik. A folyamat lefolyását és a hibajelentéseket is rögzíti, így a felvétel belső ellenőrzéshez, a gyártási művelet nyomon követhetőségéhez vagy a megrendelés dokumentálásához használható. Ennek a funkciónak a jelentősége egyre növekszik az olyan hegesztések és szerkezetek esetében, amelyeknél a vevő megköveteli a előírt hőciklus betartásának igazolását.
A hőmérsékletet K típusú hőelem segítségével figyelik. Az érzékelő megfelelő rögzítése és elhelyezkedése döntő hatással van a szabályozás pontosságára. A mért értéknek az eljárásban meghatározott hely hőmérsékletét kell tükröznie, nem pedig csupán a fűtőelem vagy a környező felület hőmérsékletét.
Több fűtőelem és a teljesítmény bővítése
Egy forráshoz legfeljebb négy megfelelő fűtőelem csatlakoztatható. Feszültségüket, felvett teljesítményüket, méretüket és alakjukat a kimeneti konfiguráció, az alkatrész geometriája és a kívánt fűtési felület alapján kell kiválasztani. A gyártó kerámia fűtőelemeket kínál csövekhez, hajlításokhoz, T-profilokhoz, valamint alakjukban bonyolultabb alkatrészekhez is.
Kiterjedtebb alkalmazások esetén akár kilenc készülék is összekapcsolható egy rendszerbe, amelynek teljes teljesítménye megközelítőleg 95 kW-ig terjedhet. A többzónás üzemmód lehetővé teszi több fűthető rész vezérlését és a master/slave elrendezés kihasználását. Egy ilyen rendszer tervezésekor figyelembe kell venni a rendelkezésre álló elektromos teljesítévet, a biztosítékokat, a hőzónák számát és az egyes elemek kívánt teljesítményét.
A telepítés és az üzembe helyezés előtti követelmények
A készülék háromfázisú, 3× 400 V-os tápellátást igényel, a gyártó által megadott biztosítékérték 25 A. Az elektromos csatlakozást, a tápellátás ellenőrzését és az esetleges szerelési módosításokat megfelelő képesítéssel rendelkező személynek kell elvégeznie. A berendezést a védelmi osztályának és a használati utasításban megadott feltételeknek megfelelő környezetben kell üzemeltetni.
A DHC 6510R az ellenállásos fűtőrendszer alapvető eleme. A megrendelés előtt ellenőrizni kell, hogy az adott ajánlat tartalmazza-e a szükséges elemeket, összekötő kábeleket, hőelemeket, szigetelőanyagokat és egyéb kiegészítőket. Ha ezek a tételek nincsenek kifejezetten feltüntetve a szállítási tartalomban, célszerű azokat az adott alkalmazásnak megfelelően külön megrendelni.
A DAWELL DHC 6510R főbb előnyei
- 3 az 1-ben – inverteres tápegység, hőmérséklet-szabályozó és adatrögzítő.
- 10,8 kW teljesítmény és 3× 400 V tápfeszültség.
- Szabályozott előmelegítés és fém alkatrészek hőkezelése akár 1 200 °C-ig.
- 20 felhasználói hőprofil, mindegyik akár 180 szegmenssel.
- A fűtési sebesség, a tartási idő, a célhőmérséklet és a szabályozott lehűtés beállítása.
- Legfeljebb négy fűtőelem csatlakoztatható.
- Akár 1 400 órányi üzemeltetési adat rögzítése, beleértve a hibajelentéseket is.
- Többzónás üzemmód és akár kilenc forrás összekapcsolása egy alkalmazáshoz.
- Kompakt kivitel, 17 kg tömeggel.
- Narancssárga kivitel (RAL 2004) ehhez a konkrét változathoz.
Műszaki adatok
| Gyártó | DAWELL CZ |
|---|---|
| Modell | DHC 6510R |
| Változat rendelési kódja | 04-004-01-2004 |
| Színváltozat | RAL 2004, narancssárga |
| Tápfeszültség | 3× 400 V |
| Teljesítmény | 10,8 kW |
| Ajánlott biztosítás | 25 A |
| Kimeneti feszültség / áram | 0–60 V / akár 180 A |
| Maximális szabályozható hőmérséklet | akár 1 200 °C a gyártó aktuális adatai szerint |
| Hőmérséklet-érzékelő | K típusú hőelem |
| Hőmérsékleti profilok száma | 20 |
| A programban szereplő szegmensek száma | akár 180 |
| Rögzítési kapacitás | akár 1 400 óra |
| Csatlakoztatható elemek száma | akár 4 |
| Több eszköz összekapcsolása | akár 9 gép, összesen körülbelül 95 kW |
| Védelmi osztály | IP21 |
| Méretek | kb. 170 × 370 × 410 mm |
| Súly | 17 kg |
Gyakran feltett kérdések
Mi a különbség az ellenállásos és az indukciós fűtés között?
A DHC 6510R esetében a hőt a munkadarab felületére rögzített ellenállásos fűtőelemek termelik. Az indukciós berendezés elektromágneses mező segítségével közvetlenül a vezető anyagban hozza létre a hőt. Az ellenállásos rendszer különösen alkalmas hosszú távú, szabályozott ciklusokhoz és hegesztési varratok hőkezeléséhez.
A kerámia fűtőelemek a szállítási csomag részét képezik?
A termékoldal nem erősíti meg egyértelműen, hogy a csomagban szerepelnek-e. A megrendelés előtt ezért ellenőrizni kell a csomag pontos tartalmát, és a konkrét alkalmazásnak megfelelően kell kiválasztani az elemeket, kábeleket, hőelemeket és szigetelést.
Lehet-e saját fűtési programot menteni?
Igen. A szabályozó 20 felhasználó által beállítható profilt támogat, wobei egy program akár 180 szegmenst is tartalmazhat, mindegyik saját célhőmérséklettel, változási sebességgel és tartózkodási idővel.
Lehet-e több fűtési zónát vezérelni?
Igen. A készülék támogatja a többzónás vezérlést, és nagyobb léptékű alkalmazások esetén akár kilenc fűtőelemet is összekapcsolhat. A konkrét konfigurációt a zónák számának, a fűtőelemek teljesítményének és a rendelkezésre álló elektromos fogyasztásnak megfelelően kell megtervezni.
