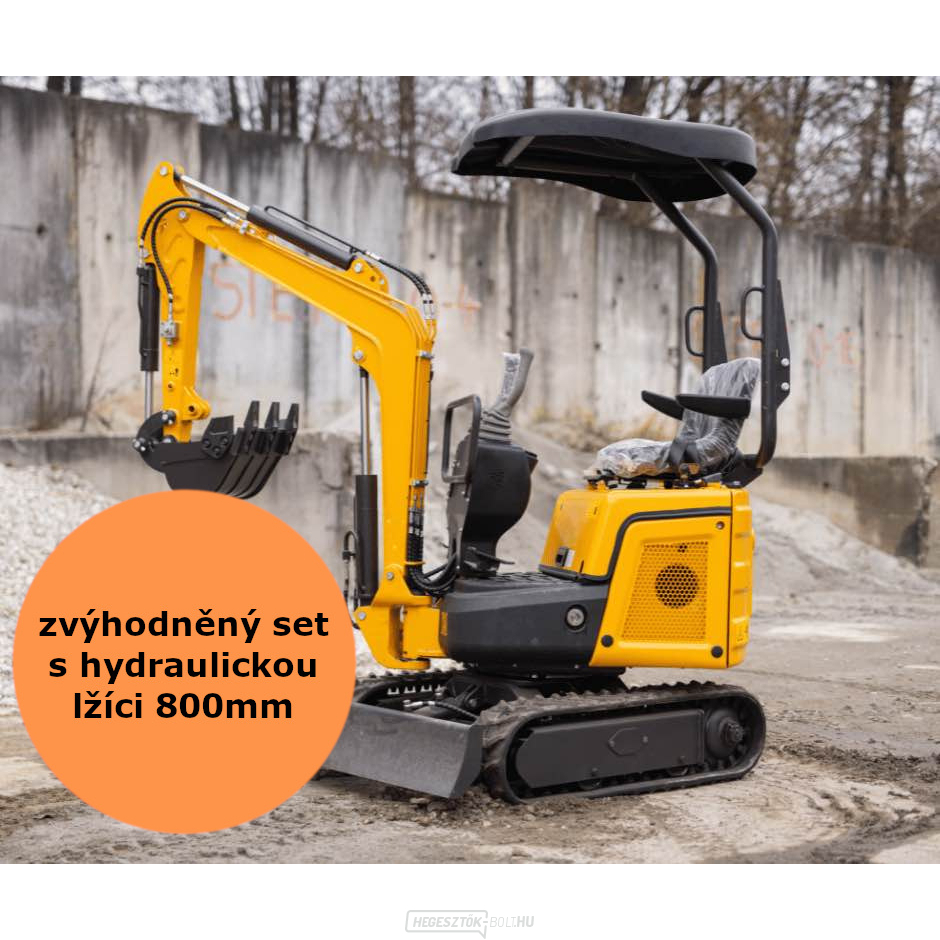

A Baugarden BG910.01 II lánctalpas minikotrót alapok, vízelvezető és közműhálózatok, tereprendezés és kerítések körüli munkák elvégzésére tervezték. A tengelyen kívüli ásás megkönnyíti a falak, kerítések vagy oszlopok közelében történő munkát. 930 mm-es alvázszélességével számos olyan helyre befér, ahová egy nagyobb építőgép nem ér el.
A modellt egy léghűtéses, egyhengeres KOOP KD192FB dízelmotor hajtja. A hidraulikus szivattyú áramlási sebessége 19 l/perc, a maximális ásási mélység pedig eléri az 1650 mm-t. Az összecsukható védőkeret segít csökkenteni a gép magasságát szállítás vagy korlátozott belmagasságú helyeken való áthaladás során.
Tartozékkészlet különféle munkákhoz
A készlet tartalmaz 200 mm-es és 400 mm-es kanalakat, egy 800 mm-es hidraulikus kanalat, egy gereblyét, egy gyorscsatlakozót, egy lazítót és egy fogót. A keskenyebb kanál alkalmas árkokban és kisebb földmunkákban való munkavégzésre. A széles hidraulikus kanál kibővíti a tereprendezés és a terepmódosítás lehetőségeit. A gyorscsatlakozó megkönnyíti a szerszámok cseréjét.
A tengelyen kívüli ásási funkció a BG910.01 modellhez dokumentált. Ebben a modellben a kar 50°-kal jobbra és 55°-kal balra forgatható. A gémhajtás felül található, a csapok és a dugattyúrúd szemek perselyekben vannak elhelyezve, a kenési pontok pedig hozzáférhetők.
Motor és hidraulikarendszer
A KOOP KD192FB motor lökettérfogata 499 cm³. A hidraulikus rendszer 16 MPa nyomáson működik, tartályának térfogata 16,5 liter. A torony mozgatását és forgatását EATON motorok és egy KDK főszivattyú biztosítja. A torony 11 ford/perc sebességgel forog, a gép pedig 1,3 km/h sebességgel halad.
Működési tartomány és méretek
A maximális ásási sugár 2970 mm, talajszinten 2850 mm. A gép magassága 2610 mm, a maximális kirakodási magasság pedig 1970 mm. A tolólap maximum 325 mm-rel emelkedik a talaj fölé, és 175 mm-rel lejthető. A műszaki specifikációnak megfelelően a lejtős megközelíthetőség 30°.
Az alváz szélessége 930 mm, a szállítási hossza pedig 2120 mm. A teljes magasság 2240 mm; lehajtott védőkerettel a magasság 1530 mm-re csökken. Szállítás tervezésekor vegye figyelembe az alapgép 940 kg-os súlyát és a szállítójármű teherbírását is.
Fő előnyök
- A tengelyen kívüli ásás lehetővé teszi az akadályok közelében történő munkát.
- Akár 1650 mm ásási mélység földmunkákhoz és közművezetékek előkészítéséhez.
- Az összecsukható védőkeret megkönnyíti a szállítást és az áthaladást korlátozott magasság mellett.
- Egy vödrökből és szerszámokból álló készlet kibővíti a minikotró használatát különféle földmozgatási műveletekben.
Szállítási tartalom
- Minikotró Baugarden BG910.01 II
- 200 mm-es és 400 mm-es kanalak
- Hidraulikus kanál 800 mm
- Gereblye, gyorszár, hasítótüske és fogó
Műszaki paraméterek
| Modell | BG910.01 II |
|---|---|
| Az alapgép súlya | 940 kg |
| Alapvödör térfogata | 0,025 m³ |
| Alap kanál szélesség | 380 mm |
| Motor típusa | Egyhengeres dízelmotor, léghűtéses |
| Motor | COOP KD192FB |
| Motor lökettérfogata | 499 cm³ |
| Hidraulikus szivattyú áramlási sebessége | 19 l/perc |
| Hidraulikus nyomás | 16 MPa |
| Hidraulika tartály térfogata | 16,5 liter |
| Üzemanyagtartály kapacitása | 7,5 liter |
| Ásókar ereje | 5,0 kN |
| Vödör ásóereje | 9,5 kN |
| Elektromos rendszer | 12 V |
| Fő szivattyú | KDK (Japán) |
| Revolverforgató hajtás | EATON (USA) |
| Utazási meghajtó | EATON (USA) |
| Torony forgási sebessége | 11 fordulat/perc |
| Vezetési sebesség | 1,3 km/h |
| Tengelyen kívüli ásás | Igen |
| Övszélesség-szabályozás | Nem |
| Max. ásási sugár a talajon | 2850 mm |
| Max. ásási sugár | 2970 mm |
| Max. ásási mélység | 1650 mm |
| Max. ásási magasság | 2610 mm |
| Max. kirakodási magasság | 1970 mm |
| Max. függőleges ásási mélység | 1300 mm |
| Min. fordulási sugár | 1330 mm |
| Max. pengeemelés | 325 mm |
| Max. pengemélység | 175 mm |
| Lejtős megközelíthetőség | 30° |
| Karforgatás jobbra/balra | 50°/55° |
| Tengelytávolság | 910 mm |
| Teljes pályahossz | 1235 mm |
| Torony szabad magassága | 410 mm |
| Torony fordulási sugara | 860 mm |
| Alváz szélessége | 930 mm |
| Öv szélessége | 180 mm |
| Övmagasság | 320 mm |
| Szállítási hossz | 2 120 mm |
| Teljes magasság | 2240 mm |
| Magasság védőkeret nélkül | 1530 mm |
| Alváz hasmagasság | 132 mm |
| Alváz fordulási sugara | 784 mm |
| Penge szélessége | 930 mm |
| Szalagnyomás a felületen | 27,9 kPa |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
További változatokat a mini kotrógépek kategóriában találhat. További Baugarden gépeket is megtekinthet. A mini kotrógép kiválasztásáról szóló tanácsadó cikk segít a választásban.
Gyakran ismételt kérdések
Milyen mélyre tud ásni a BG910.01?
A maximális ásási mélység 1650 mm. A maximális függőleges ásási mélység 1300 mm.
Milyen kiegészítőket tartalmaz ez a szett?
A készlet tartalmaz 200 mm-es és 400 mm-es kanalakat, 800 mm-es hidraulikus kanalat, gereblyét, gyorscsatlakozót, hasítótüskét és fogót.
Használható a BG910.01 minikotró tengelyen kívüli ásásra?
Igen. A BG910.01 modell lehetővé teszi a tengelyen kívüli ásást és a kar 50°-os jobbra és 55°-os balra forgatását.
Szűkíthető ennek a modellnek az alváza, hogy ajtókon átférjen?
Nem. A szíj szélességének beállítása a BG910.02 modellhez van megadva, nem a BG910.01-hez.
