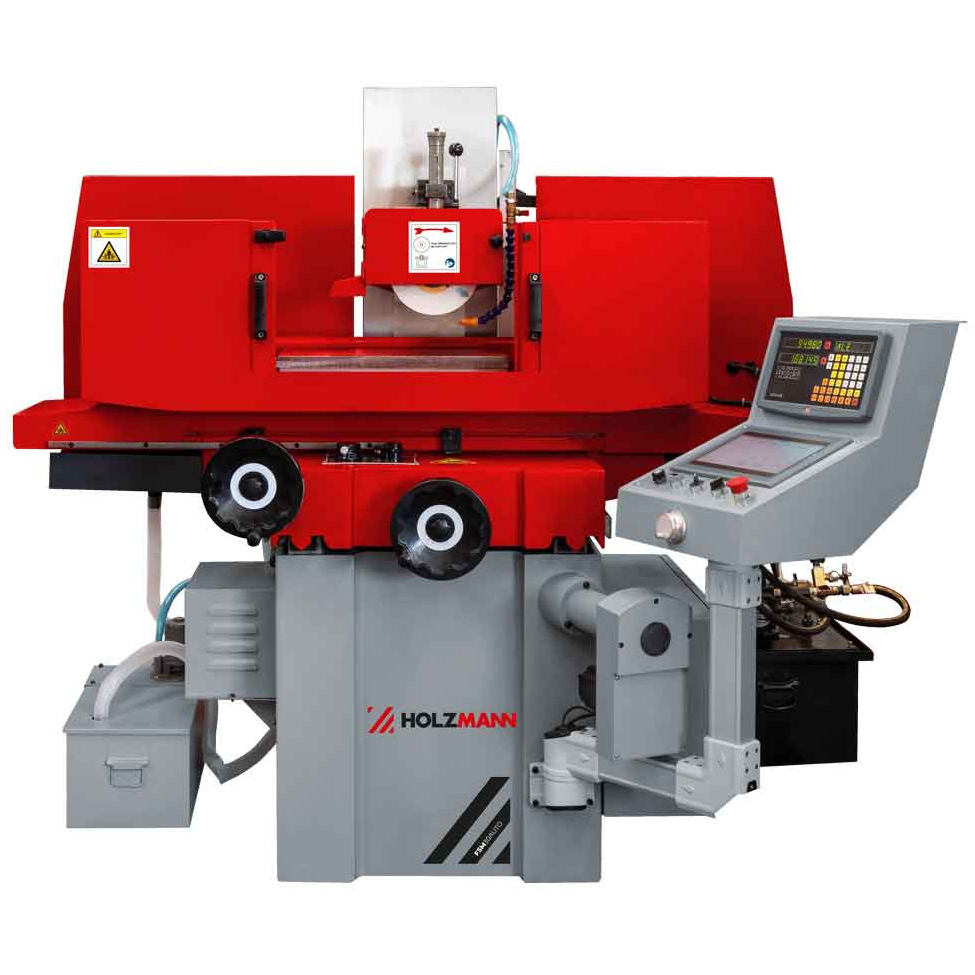

Holzmann FSM30AUTO_400V felületcsiszoló

A Holzmann FSM30AUTO_400V egy álló síkcsiszoló fém munkadarabok felületének megmunkálására szerszámműhelyekben és formagyártásban. Automatikus köszörülési ciklust, hidraulikus hosszirányú asztalmozgást és vezérelt előtolásokat kombinál. A 600 × 300 mm méretű mágneses asztalt egy kéttengelyes digitális kijelző (DRO) egészíti ki, amely tiszta rálátást biztosít a kezelőnek az asztal helyzetére és a köszörűkorong előtolására.

A gép 400 V/50 Hz tápfeszültségre van tervezve, és akár 635 × 330 × 250 mm méretű munkadarabok köszörülését teszi lehetővé. Az asztal maximális terhelhetősége 270 kg. Olyan esetekben használják, ahol a köszörülés során ismételt meneteket kell kombinálni a munka előkészítése során a kézi beállítás lehetőségével.

Automatikus ciklus a nagyolástól a simításig

Az automatikus köszörülési ciklus nagyolást, finomcsiszolást és simítást tartalmaz. A kezelő a következő munkalépéseket manuálisan, minden egyes előtolást külön-külön vezérelhet. A programozható kerékmagasság-állítás segít a köszörülési folyamatnak az adott munkadarabhoz való igazításában.

Az asztal hosszirányú mozgását hidraulika biztosítja, 7-23 m/perc között állítható sebességgel. A sebességet egy kar szabályozza, az irányváltási pontok pedig végálláskapcsolókkal állíthatók be. Ez lehetővé teszi a munkamenetek méretének a csiszolandó felület hosszához való igazítását. A kézi hosszirányú beállításhoz egy külön rugós kézikerék áll rendelkezésre.

Szabályozott előtolások és pozícióáttekintés

Az asztal keresztirányú mozgását saját motor végzi. A lépésközt a kezelőpanelen található potenciométerrel lehet beállítani; a keresztirányú irányváltási pontok végálláskapcsolókkal is meghatározhatók. A kézi keresztirányú vezérlést a munkadarab pozicionálásakor vagy a vágás előkészítése során használhatja.

A köszörűkorong magasságállítását egy 750 W-os szervomotor biztosítja. Az előtolás manuálisan vezérelhető a panelen található elektronikus kézikerékkel, három választható lépésközzel, vagy automatikusan a köszörülési cikluson belül. A kéttengelyes DRO kijelző mutatja az asztal helyzetét és a kerék előtolását, így a beállítások során nem kell csak a vezérlőkerekek helyzetére hagyatkozni.

Útmutató, hűtés és lemez előkészítése

Az asztal hosszirányú vezetője V és síkvezetők kombinációját használja, a keresztirányú vezető pedig dupla V-alakú. Minden vezetőt automatikus központi kenés lát el időzített funkcióval. A kenés így a gép működtető berendezésébe van integrálva, és saját tartállyal rendelkezik.

A csiszológép hűtőrendszerrel van felszerelve, amely szivattyút, tartályt és tömlőcsatlakozást tartalmaz. A szivattyú teljesítménye 40 W, áramlási sebessége 12 l/perc, a hűtőfolyadék-tartály 25 literes. A munkaterület hűtőfolyadék-ellátása hűtéssel történő csiszolás esetén is használható.

A gyémántcsiszoló berendezés közvetlenül a gépen található a fűrészlap munkafelületének folyamatos előkészítéséhez. A szállítási terjedelem tartalmaz egy tengelyt és egy állványt a fűrészlap kiegyensúlyozásához. A LED-es munkavilágítás megkönnyíti a munkadarab körüli terület megfigyelését a munka beállításakor és ellenőrzésekor.

A műhely fő előnyei

• Az automatikus csiszolási ciklus a nagyolást, a finomcsiszolást és a simítást ötvözi.
• A hidraulikus hosszirányú eltolás lehetővé teszi az átkelések sebességének és az irányváltási pontok beállítását.
• A motoros keresztirányú adagolás és a magasságállító szervohajtás csökkenti az ismételt kézi adagolás szükségességét.
• A kéttengelyes DRO közvetlen visszajelzést ad az asztal pozíciójáról és a kerék előtolásának módjáról.
• A hűtés, a központi kenés és az öntözés a gép munkafelszerelésének részét képezi.

Szállítási tartalom

• Holzmann FSM30AUTO_400V síkcsiszoló mágneses asztallal.
• Ø 300 × 30 mm átmérőjű, fehér korundból készült, 46-os szemcseméretű csiszolókorong.
• Hűtőfolyadék-szivattyú és tartály.
• Tengely és állvány a köszörűkorong kiegyensúlyozásához.
• Eszköz.
• Kéttengelyes digitális kijelzőrendszer DRO.
• LED-es munkavilágítás.
• Hidraulikus egység szivattyúval, motorral és hűtővel.

A gép gyémántcsiszoló berendezéssel és a vezető automatikus központi kenésével is fel van szerelve.

Munkahely előkészítése

A köszörűgép elhelyezéséhez egy 400 V/50 Hz tápegységgel rendelkező, álló munkahelyet kell figyelembe venni. A tér tervezésekor vegye figyelembe az asztal mozgatását, a kezelőpanelhez való hozzáférést, valamint a hűtő- és hidraulikus rendszerek működését. A kezelőberendezések külön tartályokat tartalmaznak a hűtéshez, a központi kenéshez és a hidraulikához.
