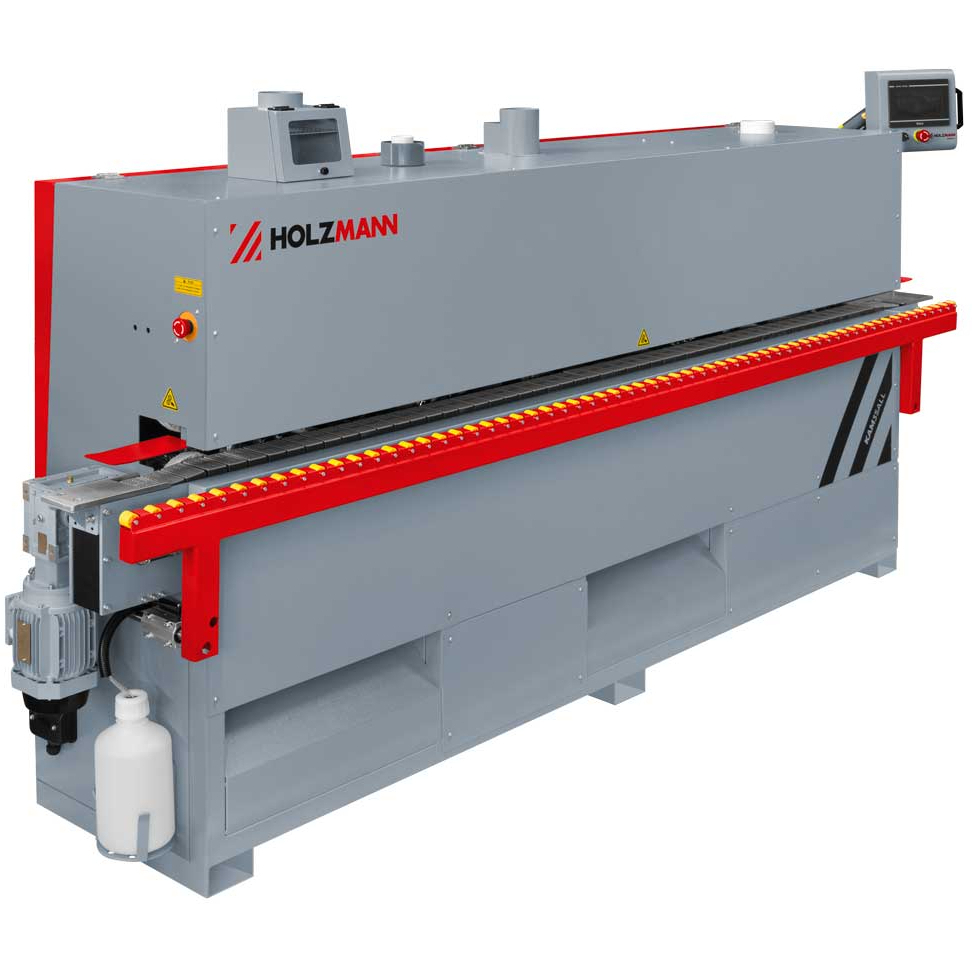

Élszalag Holzmann KAM35ALL_400V

A Holzmann KAM35ALL_400V egy egyoldalas, automata élzáró gép kis és közepes méretű asztalosműhelyek számára. Egyetlen gépben egyesíti az előmarást, a ragasztó felvitelét, a szalagnyomást, a végek levágását, az átfedő marást és a simítást. Ennek az összeállításnak köszönhetően az egyes műveletek közvetlenül az alkatrész gépen való áthaladásakor elindíthatók, és csökkenthető az alkatrész átvitele a különálló munkahelyek között.

A KAM35 sorozat legmagasabb szintű felszereltsége magában foglalja a sarkok lekerekítését, a rádiusz- és egyenes élek megmunkálását, a tisztító spray-t és a polírozást is. A láncos szállítószalag állandó 8 m/perc előtolást biztosít. A gép 15-55 mm széles és 0,4-3 mm vastagságú élszalaggal dolgozik, a ragasztó hőmérséklete elektronikusan állítható az érintőképernyőn.

Az előmarás előkészíti az él ragasztás előtt

A ragasztó felvitele előtt az alkatrész egy előmaró egységen halad át. Ez az egység két bal- és két jobboldali marót használ, mindegyik saját 1,1 kW-os motorral. A 80 mm átmérőjű marók 12 000 fordulat/perc sebességgel forognak, és előkészítik az alkatrész oldalfelületét a későbbi ragasztáshoz.

Az előmarás különösen fontos, ha az él-előkészítést közvetlenül az élvágási folyamatba szeretné integrálni. A szalag rögzítése mellett a KAM35ALL előmegmunkálást is kínál, amelyet a bútoralkatrészek szokásos gyártása során használhat.

Szabályozott ragasztófelhordás és állandó adagolás

A ragasztóegység szabályozott fűtésű tartállyal rendelkezik, és közvetlenül a sík alkatrészekre viszi fel a ragasztót. Az érintőképernyőn beállítható hőmérséklet a fontos működési paramétereket a vezérlőpanelen koncentrálja. A ragasztó felvitelét követően a szalagot az alkatrészre kell nyomni.

Az automatikus láncos adagolás állandó sebességgel vezeti a deszkát az egyes munkaegységeken keresztül. A kezelőnek nem kell kézi adagolással meghatároznia az áthaladási sebességet. A gép egy letekercselő asztallal is rendelkezik az élzáró szalag számára, amely megtámasztja azt, amikor az belép az élzáró részbe.

Szalagrövidítés, túlnyúló marás és saroklekerekítés

A vágóegység a darab elülső és hátsó végén lerövidíti a csíkot. A következő kettős maróegység a felső és alsó átfedést dolgozza fel. Mindkét művelet így közvetlenül a gépben követi a ragasztást, anélkül, hogy a ragasztott oldalakat külön manuálisan le kellene rövidíteni és le kellene vágni.

Az ALL változat egy aggregáttal van felszerelve, amely lekerekíti az él felső és alsó sarkait . Ez kiterjeszti a megmunkálást az alkatrész végére is. A KAM35ALL ezért alkalmas olyan műveletekhez, amelyek a ragasztás és a szalag alapvető vágása mellett utólagos formakidolgozást is végeznek.

Csiszolás és polírozás felületkezeléshez

Az R2 rádiuszos élvágók az él tetejét és alját munkálják meg, és egy kapcsolóval aktiválhatók vagy deaktiválhatók. A gép simító szakaszát különálló egyenes élvágók teszik teljessé. Az egyes szerszámok így megosztják a feladatokat a profil és a szomszédos felületek megmunkálásában.

A polírozóegység előtt egy tisztítószer-szóró található. A végső polírozást két 150 mm átmérőjű, egyenként 0,18 kW-os motorral meghajtott tárcsa végzi. A tisztítószóró és a polírozás az él mechanikai megmunkálását követi, és segíti a végső megjelenés kialakítását.

A KAM35ALL modell fő előnyei

• A közvetlenül a gépen történő előmarás előkészíti az élt a ragasztó felvitele előtt.
• A 8 m/perc sebességű automatikus előtolás biztosítja az alkatrész folyamatos áthaladását a munkagépeken.
• A szalag végeit és átfedéseit vágás, valamint felső és alsó marás végzi .
• A sarkok lekerekítése kibővíti az él végeinek kidolgozásának lehetőségeit.
• A rádiuszos és egyenes csiszolás és polírozás kiegészíti a kötést a későbbi felületkezeléssel.
• Az érintőképernyő lehetővé teszi a ragasztó hőmérsékletének elektronikus beállítását.

Szállítási tartalom

A következő szerszámok tartoznak az élzáró gép szállítási terjedelméhez:

• 2 db előmaró Ø 80 × Ø 20 × 55 mm.
• 2 db fűrészlap Ø 104 × Ø 22 × 3 mm.
• 2 db R2 sugárvédő.
• 2 egyenes vonal.
• 2 vágó a szélek sarkainak lekerekítéséhez.
• 2 vágóél dupla maróegységhez.
• 2 db 150 mm átmérőjű polírozókorong.

Mit kell előkészíteni a telepítés előtt

A működéshez 400 V/50 Hz-es elektromos hálózatra, sűrített levegős ellátásra és öt darab 100 mm átmérőjű fúvókához való elszívócsatlakozásra van szükség. A munkahely kialakításakor vegye figyelembe a gép méreteit, valamint az alkatrészek betáplálásához és eltávolításához rendelkezésre álló helyet. Hosszabb deszkák esetén a szükséges helyet elsősorban az élzáró gépbe való belépés előtti és onnan való távozás utáni kezelésük befolyásolja.

További modelleket az élzárógépek kategóriájában találhat. Nézze meg a többi Holzmann gépet is. A „Hogyan válasszunk élzárógépet” című cikk segít felmérni a munkaegységeket és a műhelyfelszerelést.
