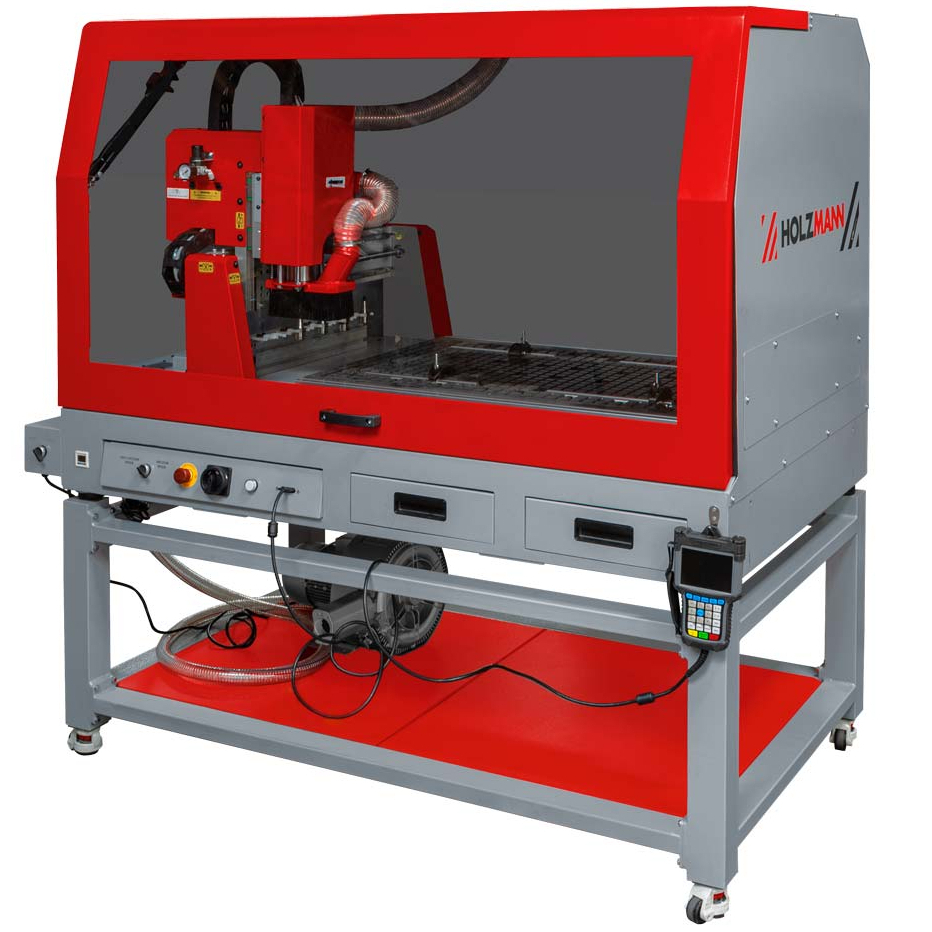

CNC asztalmarógép CTF69ATC_230V

A Holzmann CTF69ATC_230V egy CNC asztalos marógép fa és műanyagok megmunkálására. Alaplappal, zárt házzal, vákuumasztallal és öt pozíciós automatikus szerszámcserével rendelkezik. Alkalmas olyan műhelyek számára, amelyeknek a program szerint több megmunkálási műveletet kell végrehajtaniuk, és csökkenteni szeretnék a kézi beavatkozást a szerszámcsere során.

Az egyes tengelyek mozgástartománya X irányban 1100 mm, Y irányban 610 mm, Z irányban pedig 140 mm . A vízhűtéses orsó teljesítménye 2,2 kW, a beállítható fordulatszám-tartománya pedig akár 24 000 fordulat/perc is lehet. A befogás ISO20 ER20 befogókat használ, a maximális szerszámszár-átmérő pedig 12,7 mm. A marógép 230 V/50 Hz tápegységgel működik.

Öt szerszámpozíció az utólagos műveletekhez

Az automatikus szerszámcsere (ATC) lehetővé teszi akár öt szerszámkészlet előkészítését a különböző megmunkálási lépésekhez. Egy megfelelően előkészített program különböző marókat használhat anélkül, hogy manuálisan kellene váltani őket minden műveletváltásakor. Ez a munkamódszer különösen hasznos olyan alkatrészeknél, amelyek gyártásához több szerszám szükséges.

A szállítmány öt ISO20 ER20 befogót tartalmaz befogóhüvelyek nélkül . A befogóhüvelyeket külön kell megvásárolni a kiválasztott marók szárátmérőjének megfelelően. Maga a marószerszám maximális átmérője 75 mm; a szerszámok összeszerelésekor figyelembe kell venni a mozgásukhoz és cseréjükhöz szükséges helyet is.

Vákuumos szorító és mechanikus szorítók

A 937 x 637 mm -es vákuumasztal lehetővé teszi a munkadarab vákuumos befogását. A szükséges 1,5 kW-os vákuumszivattyú a géppel együtt szállítva van. Négy szorítóbilincs is tartozik hozzá a mechanikus befogáshoz.

Mindkét befogási módszer segít a munka előkészítésének az adott alkatrészhez való igazításában. A megmunkálás tervezésekor vegye figyelembe, hogy a vákuumasztal mérete és a tengelyek mozgása a gép eltérő jellemzőit írja le. Függőleges irányban nemcsak a munkadarab, hanem a szerszám és a használt befogóelemek számára is helyet kell hagyni.

Vízhűtéses orsó és szabályozott tengelymozgás

Az orsó vízhűtéssel van felszerelve. A fordulatszáma 0-24 000 ford/perc között állítható, így kiválasztható a szerszámnak, az anyagnak és az adott műveletnek megfelelő üzemmód. Az orsóhűtés a működésének különálló része, és nem szolgál a munkadarab vágófolyadékkal való ellátására.

A marógép deklarált ismétlési pontossága 0,1 mm . Ez az ábra az ismételt pozicionálást írja le; az alkatrész eredő méretét a szerszám, a befogás és a beállított megmunkálás is befolyásolja. A gépet egy kézi konzol vezérli, amely a szállítás része, és lehetővé teszi a kezelő számára, hogy közvetlenül a marógépnél dolgozzon.

Fedett munkahely saját állvánnyal

A zárt fedél meghatározza a munkaterületet az orsó és a befogott alkatrész körül. A csuklós elülső fedél lehetővé teszi az asztalhoz való hozzáférést az anyag betöltése és a szerszámok előkészítése érdekében. A kerekes talp a csomag része, így nem kell külön munkaasztalt vásárolni a marógéphez.

Az elszívórendszer csatlakoztatásához egy 100 mm átmérőjű csatlakozóaljzat áll rendelkezésre. Az elszívórendszer fontos része a munkahelynek fa és műanyagok marásakor; a vákuumszivattyút a munkadarab befogására használják. Ez a két rendszer eltérő célokat szolgál, és a műhely előkészítésekor külön kell figyelembe venni őket.

A műhely fő előnyei

• Az ötpozíciós automatikus szerszámváltó csökkenti a kézi szerszámváltást a műveletek között.
• A vákuumasztal és a mellékelt szivattyú lehetővé teszi a munkadarab vákuumos befogását.
• Négy rögzítőkapocs egészíti ki a mechanikus rögzítési lehetőségeket.
• A 2,2 kW-os vízhűtéses orsó akár 24 000 fordulat/perc sebességgel is működik.
• Az alap és a fedél a gépegység részét képezik.

Szállítási tartalom

• CNC marógép Holzmann CTF69ATC_230V fedéllel és vákuumasztallal.
• Alap kerekekkel együtt.
• 1,5 kW-os vákuumszivattyú.
• 5 ISO20 ER20 szerszámtartó befogóhüvely nélkül.
• 4 rögzítő klipsz.
• Kézi vezérlőkonzol.

A szorítóhüvelyek nem részei a szállítási terjedelemnek , azokat a használt szerszámoknak megfelelően külön kell megrendelni.

A munkahely és az eszközök előkészítése

Az elektromos tápellátás mellett a marógéphez 6 bar üzemi nyomású sűrített levegőre és csatlakoztatott elszívórendszerre van szükség. A munka megkezdése előtt készítse elő a megfelelő befogóhüvelyeket, marókat és megmunkálási programot. A szerszámkészletek kiválasztásakor vegye figyelembe a Z-tengely löketét és a munkadarab befogásához szükséges helyet is.

További gépeket a CNC marógépek kategóriában találhat. A Holzmann márka további gépeit is megtekintheti. A „Hogyan válasszunk CNC gépet” című cikk segít felmérni a munkaterületét, a szerszámait és a kezelőberendezéseit.
