3 tengelyes DRO fém eszterga Holzmann ED1500KDIG_400V

A Holzmann ED1500KDIG_400V fémesztergát gépészeti műveletekhez, karbantartó műhelyekhez és szakképzéshez tervezték. 1500 mm-es csúcstávolsággal , 400 mm-es ágy feletti esztergálási átmérővel és 56 mm-es orsóátjáróval rendelkezik. Forgó alkatrészek gyártásánál és javításánál használják, amikor hosszabb alkatrészekkel végzett munkát kell kombinálni a szerszám helyzetének egyértelmű leolvasásával.

A berendezés egy háromtengelyes digitális kijelzőből (DRO) , hossz- és keresztirányú gépi előtolásból, elektromágneses lábfékből és hűtőfolyadék-berendezésből áll. A tápegység 400 V/50 Hz. A gép így közös alapot kínál a hagyományos esztergáláshoz és menetvágáshoz anélkül, hogy külön kijelzőket, munkavilágítást vagy alapvető hűtőfolyadék-berendezéseket kellene vásárolni.

Munkaterület tengelyekhez, perselyekhez és javítóalkatrészekhez

A középponti távolság helyet biztosít a szegnyereg által megtámasztott hosszabb munkadaraboknak. Az 56 mm-es orsófurat a megfelelő, orsón áthaladó rúdanyag befogására szolgál. Egy adott alkatrész kiválasztásakor annak alakja és befogási módja is fontos: az ágy feletti esztergálási átmérő önmagában nem jelzi a keresztszán feletti helyet vagy a befogóelemek beszerelése utáni hasznos hosszt.

Az orsófordulatszám 12 lépésben választható ki 45 és 2000 fordulat/perc között . Ez a tartomány lehetővé teszi a megmunkálási mód hozzáigazítását a munkadarab átmérőjéhez, az anyaghoz és a szerszámhoz. A rendszeres anyagleválasztáshoz mindkét irányban gépi előtolás áll rendelkezésre. A hosszirányú előtolás 0,02-0,85 mm/ford., a keresztirányú előtolás pedig 0,005-0,22 mm/ford. tartományban mozog; mindkettő 64 beállítást kínál.

A DRO megkönnyíti a navigációt megmunkálás közben

A digitális kijelző három tengely mentén jeleníti meg a pozíciót, és megkönnyíti a szánok mozgásának nyomon követését az alkatrész fokozatos megmunkálása során. Ezt nagyra fogja értékelni a vállakon végzett munka és a beállított pozíciókba való visszatérés során. A kezelő a kijelzőn koncentráltan jeleníti meg az adatokat, ami a képzés során is praktikus, amikor egyértelműen nyomon kell követni a szerszámmozgás és a méretváltozás közötti kapcsolatot.

Menetvágáshoz az eszterga 0,8-14 mm-es metrikus menetemelkedést és 2-28 TPI tartományú hüvelykes menetet kínál. A szállítási terjedelem tartalmaz egy menetfigyelőt és egy cserélhető fogaskerékkészletet. A menetvágó berendezés így kiegészíti a menetes alkatrészek gyártásában vagy gépegységek javításában szokásos hossz- és síkesztergálást.

Öntöttvas ágyak és felszerelések a mindennapi munkához

Az öntöttvas ágy csillapítja a rezgéseket és szilárd alapot képez a szánvezetékek számára. A prizmás vezetőfelületek indukciós edzésűek és precízen köszörültek; a vezetőhézag éksínekkel állítható. Az erőátviteli alkatrészek olajfürdőben működnek. Ez a kialakítás olyan műhelyek számára alkalmas, amelyek stabil szerszámvezetést és a folyamatos mechanikus beállítás lehetőségét várják el az esztergától.

Az orsó Camlock D5 befogást használ. A szegnyereg 5 mm-rel oldalirányban dönthető kúpos felületek esztergálásához. Az elektromágneses féket a kezelő lábbal működteti, így a fékezés közvetlenül a munkahelyről is elérhető. A munkahelyet világítás, hűtőfolyadék-ellátás és egy hátsó védőburkolat teszi teljessé a fröccsenő folyadék és forgácsok felfogására.

Fő előnyök

• Háromtengelyes DRO a pontos pozícióleolvasáshoz beállítás és megmunkálás közben.
• 1500 mm-es középtávolság hosszabb forgó alkatrészekkel való munkavégzéshez.
• 56 mm-es orsófurat a megfelelő rúdanyag orsón keresztüli befogásához.
• Hosszanti és keresztirányú gépi előtolás a folyamatos szerszámmozgáshoz.
• Fix és csúszó támasztékkal a megfelelő hosszú munkadarabok megtámasztásához.

Szállítási tartalom és munkahelyi kiegészítések

A szállítás tartalmazza a gépet és a következő tartozékokat:

• hárompofás tokmány Ø 200 mm, szorítópofákkal együtt,
• négypofás tokmány Ø 200 mm,
• két fix vég és MK6/MK4 szűkítőhüvely,
• fix és csúszó keret,
• halogén munkavilágítás, hátsó védőburkolat, hűtőberendezés és öntöttvas talp,
• menetes óra, pótkerekek és kezelőszerszámok készlete.

Az opcionális tartozékok közé tartoznak az esztergaszerszámok, az MT4 forgócsúcs, a mérőeszközök és a hűtőfolyadék-koncentrátum; ezeket külön kell megrendelni. Ez lehetővé teszi, hogy az alapfelszerelést az anyagnak és a munkaterületen domináns műveleteknek megfelelően bővítse.

Hely a gép elhelyezésére

Az esztergához 2570 × 780 × 1800 mm méreteket és további helyet kell biztosítani a kezeléshez, a berendezéshez való hozzáféréshez és a munkadarabok kezeléséhez. Vegye figyelembe a munkadarab hosszát, valamint a befogás és az alátámasztás módját. Az elektromos tápfeszültségnek 400 V/50 Hz-nek kell lennie. A gép elektromos csatlakoztatását és beállítását szakképzett személyzetre kell bízni.

További lehetőségeket találhat a fémesztergák kategóriában. Leszűkítheti a márka kínálatát a Holzmann esztergákra . Az „Eszterga kiválasztása” című cikk segít összehasonlítani a munkaterületeket.

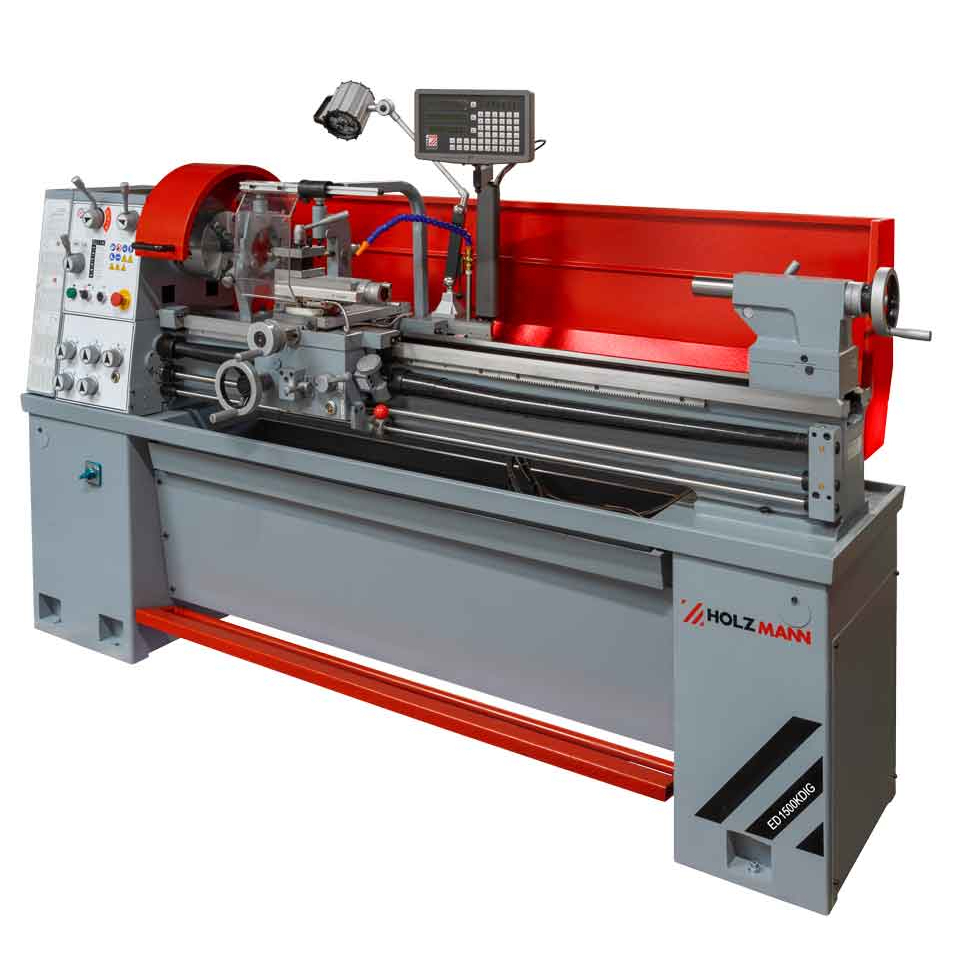

Eszterga fotó
