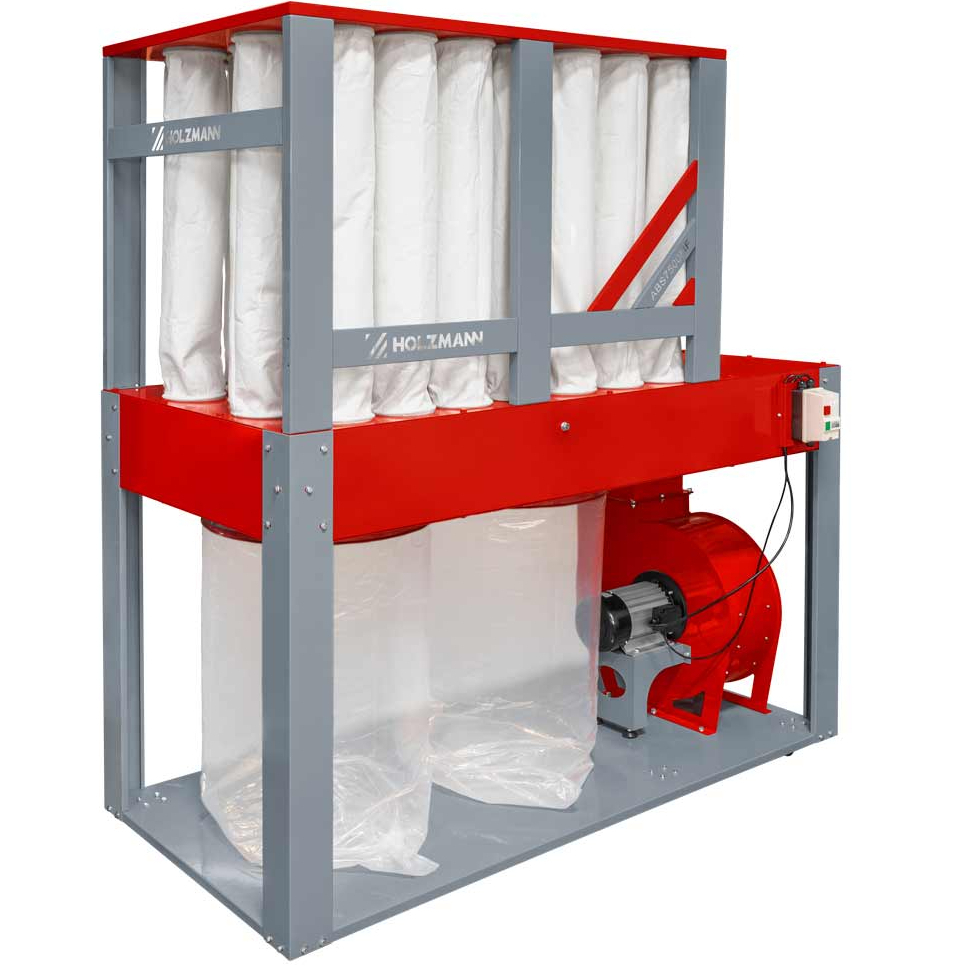

A Holzmann ABS7500MF_400V egy fűrészpor-, forgács- és faporelszívó ácsműhelyek és nagy mennyiségű hulladékkal rendelkező munkahelyek számára. 7500 m³/h elszívóteljesítményt, 3835 Pa vákuumot és 5500 W teljesítményű motort kínál. Famegmunkáló gépekhez csatlakoztatható, és megfelelő elosztási kialakítással több munkahely elszívásának alapját képezheti.
A szűrőegység 35 szűrőzsákból áll, összesen 16,45 m² felülettel . A hulladékot két gyűjtőzsák gyűjti. Az elszívóberendezés háromfázisú, 400 V/50 Hz-es tápegységre van szükség, és egy 280 mm átmérőjű aljzaton keresztül csatlakozik az elszívóvezetékhez. Az integrált kocsi megkönnyíti az egység mozgatását a műhely elrendezésének megváltoztatásakor.
Elszívás nagyobb mennyiségű forgácskal szennyezett munkahelyekhez
Az ABS7500MF_400V gyalugép, üregelőgép, fűrészgép vagy favágógép hulladékának elszívására használható. Kialakításának célja a fűrészpor és a forgács közvetlen eltávolítása a szerszámgépből, így a hulladék nem halmozódik fel a munkaterületen és a szerszám körül. A gép céljának keretein belül fa kompozitok megmunkálására is alkalmas.
A katalógusban szereplő 7500 m³/h áramlási sebesség kiindulópontot biztosít az elszívórendszer tervezéséhez. A csatlakoztatott gép tényleges áramlási sebességét azonban befolyásolja a vezeték hossza, a könyökök, szűkítők száma és a szűrőzsákok állapota. Ezért a kiválasztás során hasonlítsa össze az adott gépek követelményeit a teljes tervezett csatlakozással, különösen akkor, ha több ágat is egyszerre kívánnak használni.
A 3835 Pa vákuum egy másik fontos paraméter az elszívás és a csatlakozási ellenállás értékeléséhez. Ne tekintse automatikusan a legnagyobb áramlási sebességet és a vákuumot egyetlen közös üzemi pontnak. Több gép egyidejű elszívása esetén azok teljes levegőigénye és az elosztórendszerben fellépő nyomásvesztesége a döntő, nem csak a csatlakoztatott ágak száma.
Multiszűrő 35 szűrőzsákkal
A szűrőrendszer keskeny, 160 mm átmérőjű és 945 mm hosszú zsákokból áll. Nagyobb számuk összesen 16,45 m² szűrőfelületet hoz létre, amelyen az elszívott levegő áthalad. A többszűrős kialakítás így nagy szűrőfelületet koncentrál a készülék közös felső részében.
A szűrőkhöz való hozzáférés és állapotuk ellenőrzésének lehetősége fontos a rendszeres munkavégzéshez. A szűrőzsákok eltömődése vagy sérülése befolyásolhatja a teljes elszívórendszer működését. Ezért a készülék elhelyezésekor hagyjon helyet a működésükhöz és cseréjükhöz is, ne csak az elszívó tényleges helyigényének megfelelően.
Két gyűjtőzsák az összegyűjtött hulladékhoz
Az elszívóhoz két fűrészpor- és forgácszsák tartozik. A gyűjtőzsák űrtartalma 265 liter, átmérője 610 mm, hossza 900 mm. Ez a méret praktikus gyaluláshoz és egyéb olyan műveletekhez, ahol gyorsan keletkezik terjedelmes fahulladék.
Két gyűjtőpont külön zsákokba választja szét az összegyűjtött anyagot. A helyszín tervezésekor vegye figyelembe azok elszállítását és ártalmatlanítását is. Az alja körüli térnek az elszívóvezeték csatlakoztatása után is hozzáférhetőnek kell maradnia, hogy az ürítéshez ne kelljen más műhelyberendezéseket mozgatni.
Lemezszerkezet és integrált alváz
A tartóelem robusztus lemezszerkezetből áll. A ventilátor 460 mm átmérőjű járókereket használ, és egy S1 5500 W névleges teljesítményű motor hajtja. Egy 280 mm átmérőjű bemeneti nyílás van előkészítve az elosztó csatlakoztatásához.
Az integrált mobil alváz megkönnyíti a készülék helyzetének megváltoztatását egy megfelelő műhelypadlón. Hasznos telepítéskor vagy munkahelyi átalakításoknál. A tömlőnek és az elektromos csatlakozásoknak lehetővé kell tenniük a biztonságos elvezetést a csatlakozások meghúzása nélkül.
Fő előnyök
- 7500 m³/h elszívóteljesítmény faipari munkahelyek elszívórendszerének kialakításához.
- S1 5500 W-os motor 400 V-os háromfázisú tápegységgel.
- 35 szűrőzsák, összesen 16,45 m² felülettel.
- Két gyűjtőzsák a felfogott fűrészporhoz és forgácshoz.
- Csatlakozóaljzat Ø 280 mm az elszívóvezeték csatlakoztatásához.
- Integrált kocsi a műhelyben történő összeszerelés kezeléséhez.
Szállítási tartalom
A szállítás tartalmazza:
- Holzmann ABS7500MF_400V páraelszívó,
- mobil alváz,
- 35 szűrőzsák,
- 2 gyűjtőzsák fűrészporhoz és forgácshoz.
Műszaki paraméterek
| Névleges motorteljesítmény S1 | 5500 W |
|---|---|
| Tápegység | 400V/3 fázis/50Hz |
| Szívóerő | 7500 m³/óra |
| Vákuum | 3835 Pa |
| Elszívócsatlakozás | 1 × 280 mm-es átmérőjű |
| Ventilátor járókerék átmérője | 460 mm |
| Szűrőzsákok száma | 35 |
| Szűrőzsák méretei (átmérő × hosszúság) | 160 × 945 mm |
| Teljes szűrési terület | 16,45 m² |
| A szállított gyűjtőzsákok száma | 2 |
| Gyűjtőzsák térfogata | 265 liter |
| Gyűjtőzsák méretei (átmérő x hosszúság) | 610 × 900 mm |
| Gép méretei (H × Sz × M) | 2110 × 1140 × 2260 mm |
| Gép súlya csomagolás nélkül | 243 kg |
| Súly csomagolással együtt | 320 kg |
| 1. csomag - méretek (H × Sz × M) | 2150 × 1040 × 630 mm |
| 2. csomag - méretek (H × Sz × M) | 740 × 740 × 820 mm |
| Hangnyomásszint LpA | 88,8 dB(A); bizonytalanság K = 3 dB(A) |
| Hangteljesítményszint LwA | 99,8 dB(A); bizonytalanság K = 3 dB(A) |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
Mit kell előkészíteni a telepítés előtt
Az összeszerelt elszívó esetében vegye figyelembe a 2110 × 1140 × 2260 mm-es méreteket, valamint a szűrők és gyűjtőzsákok szervizeléséhez szükséges további helyet. A helyet a kipufogócső nyomvonalának megfelelően válassza meg, hogy elkerülje a csatlakozás szükségtelen meghosszabbítását és a további irányváltásokat.
Az egyes gépek csatlakozását a 280 mm-es Ø bemenethez és a szükséges elszívott levegő mennyiségéhez kell igazítani. Az elektromos csatlakoztatást szakképzett személlyel kell elvégeztetni. Üzembe helyezés előtt a szűrőzsákokat, a gyűjtőzsákokat és a csatlakozóvezetékeket teljesen be kell szerelni.
További lehetőségeket találhat a por- és fűrészporelszívók kategóriájában. Megtekintheti a Holzmann márka kínálatát is. A „Hogyan válasszunk porelszívót” című cikk segít felmérni az áramlási sebességet, a szűrést és a csatlakozást.
Gyakran ismételt kérdések
Használható az elszívó több famegmunkáló géphez?
Igen, a kipufogógáz-elosztás megfelelő kialakításával. Az áramerősséget az egyes gépek szükséges áramlási sebessége és a teljes vezeték ellenállása alapján kell felmérni.
Szűrők és gyűjtőzsákok is benne vannak?
Igen. A szállítmány 35 szűrőzsákot, két gyűjtőzsákot és egy mobil alvázat tartalmaz.
Milyen tápegységre van szüksége a páraelszívónak?
Az ABS7500MF_400V modell háromfázisú, 400 V/50 Hz tápegységre készült.
Mekkora a csatlakozó portja?
Az elszívónak egy 280 mm átmérőjű bemenete van. Az elosztást és az esetleges átmeneteket is a csatlakoztatott gépek igényeihez kell igazítani.
