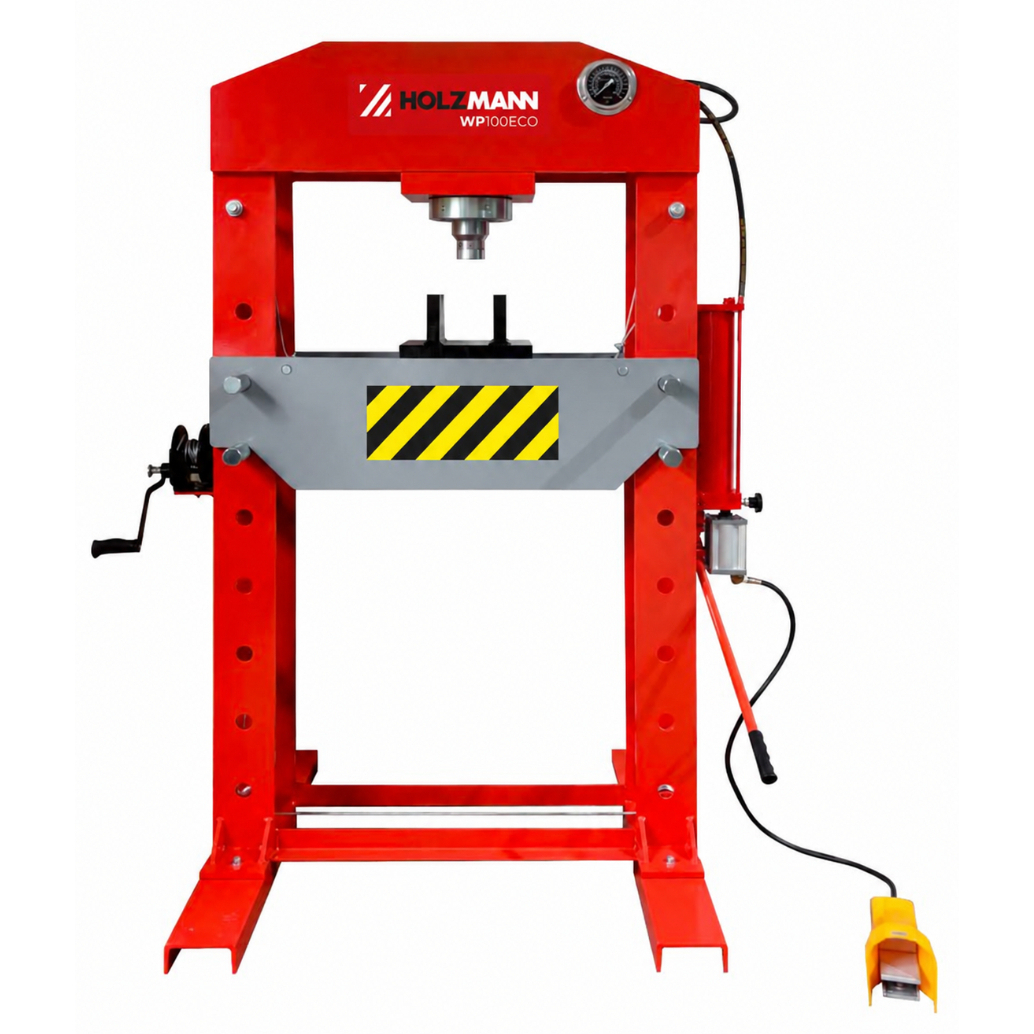

Műhelyi hidraulikus prés 100 t Holzmann WP100ECO

A Holzmann WP100ECO egy hidraulikus műhelyprés, maximum 100 t nyomóerővel, összeszerelési, javítási, egyengetési és hajlítási munkákhoz. Autószerelő műhelyekben, gépkarbantartó és javító műhelyekben használják csapágyak, perselyek, csapok és egyéb gépalkatrészek megmunkálásához. 280 mm-es dugattyúlökettel, állítható magasságú munkaasztallal és vízszintesen csúszó présegységgel rendelkezik.

A présnyomás manuálisan vagy pneumatikusan állítható elő. Pneumatikus működtetéshez egy 1/4″-es csatlakozóval és 7,5-8,5 bar üzemi nyomással rendelkező levegőegység áll rendelkezésre. Az integrált nyomásmérő kijelzi a préserőt, az automatikus dugattyú-visszatérés pedig megkönnyíti a következő munkaciklusra való felkészülést.

Préserő igényes szerviz- és szerelési feladatokhoz

A 100 tonnás maximális erő olyan munkákhoz is elegendő, ahol egy kisebb műhelyprés nem elegendő. A WP100ECO használható megfelelően elhelyezett alkatrészek összeszereléséhez és szétszereléséhez, alkatrészek kiegyenesítéséhez vagy hajlításához a megfelelő rögzítéssel. Az adott művelethez való használhatóságot nemcsak az erő, hanem az összeállítás mérete, az alátámasztási mód és a présszerszám hozzáférhetősége is meghatározza.

Csapágyakkal, perselyekkel vagy csapokkal végzett munka során az erőt a megfelelő helyre kell átvinni az alkatrészen. Ezért a préstüskék és támaszok kiválasztását az adott beépítési módhoz kell igazítani. Egyenesítés és hajlítás esetén vegye figyelembe az anyagot, az alkatrész geometriáját és a szerelvény megengedett terhelését is; a súly önmagában nem határozza meg a hajlított profilok vagy a lemezvastagság univerzális tartományát.

Kézi vezérlés és pneumatikus támogatás

A kézi nyomás létrehozásának lehetősége lehetővé teszi a sűrített levegő használata nélküli munkát. A pneumatikus üzemmód különösen praktikus ismétlődő feladatoknál, mivel csökkenti a kézi pumpálás szükségességét. A kezelő így a műhely berendezései és a munka jellege szerint választhatja ki a munkamódszert.

Pneumatikus működtetéshez 7,5-8,5 bar nyomású levegőt kell betáplálni az 1/4"-os csatlakozón keresztül . Ez az érték a sűrített levegő ellátásra vonatkozik, nem a hidraulikaolaj nyomására vagy a préserő beállítására. A pneumatikus rásegítés megkönnyíti a nyomás növelését, de nem változtatja meg a prés maximális kapacitását.

Állítható asztal és vízszintesen csúszó egység

A magasságban állítható munkaasztal lehetővé teszi a dugattyú alatti tér hozzáigazítását az alkatrész méretéhez és a használt tartókhoz. Különböző magasságú szerelvények cseréjekor beállítható a présegységhez viszonyított helyzetük. Az ágy szélessége 820 mm.

A présegység vízszintesen is mozgatható. Ez lehetővé teszi a dugattyú helyzetének a préselési helyhez való beállítását anélkül, hogy a teljes munkadarabot minden alkalommal ugyanolyan mértékben kellene mozgatni. Ez a lehetőség nagyobb vagy szabálytalan alkatrészek esetén hasznos. Az alkatrésznek és a présszerszámnak azonban az alkalmazott erő irányához képest megfelelően illeszkednie kell.

A 280 mm-es dugattyúlöket a munkamozgás hosszát fejezi ki. Prés kiválasztásakor külön kell figyelembe venni az asztal beállításait: a munkaterületnek el kell helyeznie az alkatrészt, a támasztékokat és a szerszámot, ugyanakkor helyet kell hagynia a préselt alkatrész szükséges mozgásához.

Nyomásmérő és automatikus dugattyú-visszatérés

Egy integrált nyomásmérő lehetővé teszi a kezelő számára, hogy a préserőt a betöltés során figyelje. Ez áttekintést nyújt a kezelőnek a munka előrehaladásáról, és összehasonlíthatja azt egy adott művelet követelményeivel. Az erőfigyelés kiegészíti az alkatrész helyzetének és megfelelő alátámasztásának ellenőrzését.

A préselés befejezése után a dugattyú automatikusan visszatér a kiindulási helyzetébe. Ez helyet szabadít fel az összeszerelés eltávolításához vagy a következő alkatrész behelyezéséhez. Az automatikus visszatérés hasznos ismétlődő munkáknál, mivel leegyszerűsíti a következő ciklus előkészítését.

Fő előnyök

• Maximális nyomóerő 100 t igényes szerelési és javítási munkákhoz.
• Kézi és pneumatikus nyomáselőállítás a munka jellegétől és a műhely berendezésétől függően.
• Dugattyú lökete 280 mm a présegység munkamozgásához.
• Magasságban állítható asztal különböző méretű alkatrészekhez és tartókhoz.
• Vízszintesen mozgatható nyomóegység az erőátviteli pont beállításához.
• Nyomásmérő a nyomóerő ellenőrzéséhez.
• A dugattyú automatikus visszatérése a munkaciklus befejezése után.

Gépi berendezések és munkahelyi bővítések

A prés hidraulikus egységgel van felszerelve, amely manuális és pneumatikus nyomáselőállítási lehetőséget kínál, nyomásmérővel, állítható asztallal és csúszó présegységgel. Pneumatikus csatlakozáshoz egy 1/4″-es csatlakozóval ellátott levegőegységgel rendelkezik.

A préstüskéket és hajlítóberendezéseket az adott műveletnek, a beállítási módnak és a megengedett terhelésnek megfelelően válassza ki. Pneumatikus üzemmódhoz megfelelő sűrített levegőforrásra és megfelelő csatlakozásra van szüksége.
