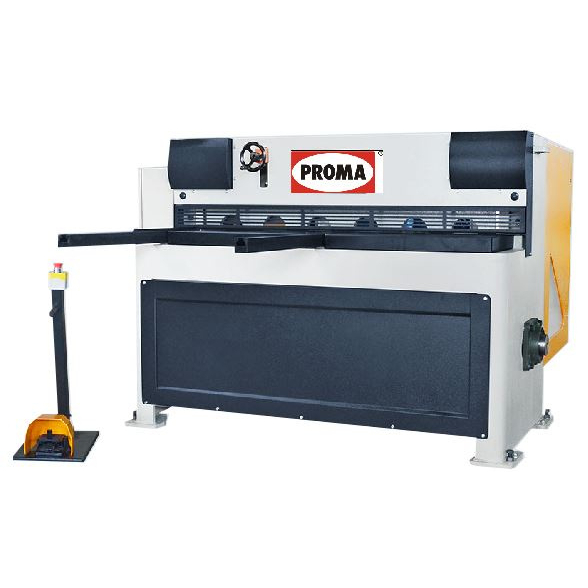

A PROMA PRGM-H-2050 × 3 mm-es elektromechanikus asztali vágógépet hosszú, egyenes vágásokhoz tervezték a fémlemez-alkatrészek előkészítése során. Vágási hossza akár 2 050 mm, és 3 mm vastagságig képesek vágni az RSt 42-1 (10 420) acéllemezt. Alkalmazási területe a fémipar és a lakatosműhelyek, ahol lemezeket vágnak és szalagokat készítenek elő további feldolgozásra.
Az elektromechanikus hajtás 4 kW teljesítményű motort használ, és 400 V-os tápfeszültséget igényel. A kezelő munkáját megkönnyíti a golyós munkafelület, az elülső támasztókarok és a kézzel állítható hátsó ütköző. Ez a felszerelés megkönnyíti a nagyobb méretű anyagok behelyezését, valamint az azonos szélességű alkatrészek ismételt előkészítését.
Hosszú vágások és ismétlődő méretek
A munkahossz lehetővé teszi, hogy egy vágással több mint két méter hosszú, egyenes alkatrészt válasszon le. Ismétlődő szalagok gyártásakor kihasználhatja a 750 mm-es hatótávolságú hátsó ütközőt, amelynek helyzetét egy kézi kerékkel állíthatja be. Az ütköző a levágandó alkatrész méretének beállítására szolgál; az elülső asztalon található vezetőelemek és skálák segítik a behelyezést.
A 3 mm-es maximális vastagság a megadott acélosztályra vonatkozik. Rozzáró acél, alumínium vagy más anyag kiválasztásakor vegye figyelembe az anyag saját szilárdságát és a gép megengedett terhelhetőségét. Hosszú, egyenes alkatrészek esetén fontos a vágott szalag élminősége és síkfelülete is, különösen akkor, ha a vágást hajlítás követi.
A lemez alátámasztása és a vágási hely áttekintése
Az elülső asztal golyós felülete megkönnyíti a lemez elmozdítását a beállítás során. A támasztókarok támasztást nyújtanak a hosszabb lemezeknek, a nyomórendszer pedig korlátozza azok elmozdulását a vágás során. Így a kezelő közvetlenül a gépen rendelkezik az anyag mozgatásához, vezetéséhez és rögzítéséhez szükséges felszereléssel.
A vágási vonal megvilágítása javítja a tájékozódást a lemez jelölések szerinti behelyezésekor. A munkaállomást fényérzékelőkkel ellátott, átlátszó ujjvédő burkolatok egészítik ki. A vágást lábfékkal vezérlik, amelybe egy STOP gomb is be van építve.
Fő előnyök
- A hegesztett acélváz szilárd alapot biztosít a nagyobb méretű lemezek vágásához.
- A szerszámacélból készült, edzett és köszörült aktív alkatrészek képezik a vágószerkezet munkalapját.
- A kézi hátsó ütköző megkönnyíti a kívánt méret ismételt beállítását.
- A golyós asztal és a támasztókarok segítenek a lemez behelyezésében és mozgatásában.
- A megvilágított vágási vonal áttekinthetővé teszi az anyag helyzetét a vágási ponttal szemben.
A szállítási tartalom és az alapfelszereltség
A szállítási tartalomhoz tartozik a gép a következő felszereléssel:
- asztal vezetőütközővel és skálával,
- elülső golyós munkafelület és támasztókarok,
- 750 mm-es kézi hátsó ütköző,
- kétoldalas pengék,
- lábbal működtethető vezérlőpedál beépített STOP gombbal,
- átlátszó ujjvédő burkolatok fotocellákkal,
- a vágási vonal megvilágítása.
Az opcionális kiegészítők nem tartoznak az alapfelszereltséghez. Külön megrendelhető az NC-vezérelt 750 vagy 1 000 mm-es hátsó ütköző BRL egységgel, a hátsó optikai biztonsági sorompó, az állítható 0–180°-os szögütköző és a vékony lemezek pneumatikus alátámasztása.
Műszaki adatok
| Kivitel | Lemez elektromechanikus csapóolló |
|---|---|
| Tápfeszültség | 400 V |
| Motor teljesítménye | 4 kW |
| Maximális vágási hossz | 2 050 mm |
| Maximális acéllemezvastagság RSt 42-1 (10 420) | 3 mm |
| Lökésszám | 35 percenként |
| Asztal szélessége | 390 mm |
| Az asztal munkamagassága | 800 mm |
| A hátsó ütköző alapfelszereltségben elérhető tartománya | 750 mm |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
Mit kell figyelembe venni a munkahely tervezésekor
?
Ehhez a géphez 400 V-os áramellátással rendelkező munkahelyre van szükség, ahol a feldolgozandó lemez teljes méretben elfér. A berendezés elhelyezésekor vegye figyelembe az alkatrészek és a vágási maradékok eltávolítását, valamint a beállításhoz és karbantartáshoz szükséges hozzáférést is. Az elektromos csatlakozást és a telepítést szakszerűen, a gép használati utasításának megfelelően végezze el.
A gyártás tervezésekor különbséget kell tenni a vágómechanizmus sebessége és a kész alkatrész előállításához szükséges idő között. A munkafolyamat részét képezi a lemeznek a géphez való szállítása, beállítása és a vágás utáni eltávolítása is. Nagyméretű lemezek esetén ezért fordítson figyelmet a teljes kezelési folyamatra.
További modelleket talál a következő kategóriában: fémlemez-vágók. Tekintse meg a PROMA márka egyéb gépeit is. A kivitelek és a munkatartományok összehasonlításában segítséget nyújt a tanácsadó: Hogyan válasszuk ki a fémlemez-vágót?
Gyakran feltett kérdések
A 3 mm-es vastagság minden fémlemez-típusra érvényes?
Nem. Ennél a modellnél az RSt 42-1 (10 420) acélra vonatkozik. Más anyagok esetében meg kell vizsgálni azok szilárdságát és a megfelelő vágási kapacitást.
A hátsó ütköző az alapfelszereltségben motoros?
Az alapvető ütköző hatótávolsága 750 mm, és kézi kerékkel állítható be. Az NC-vezérlésű változat külön rendelhető.
Hogyan indítható el a vágás?
A gépet egy beépített STOP gombbal ellátott lábfékkal lehet vezérelni.
Segít-e az asztal a nagy lemezek kezelésében?
Igen. Az elülső munkaterületen golyók segítik az anyag könnyebb elmozdítását, a támasztókarok pedig támaszt nyújtanak a hosszabb lemezeknek.
