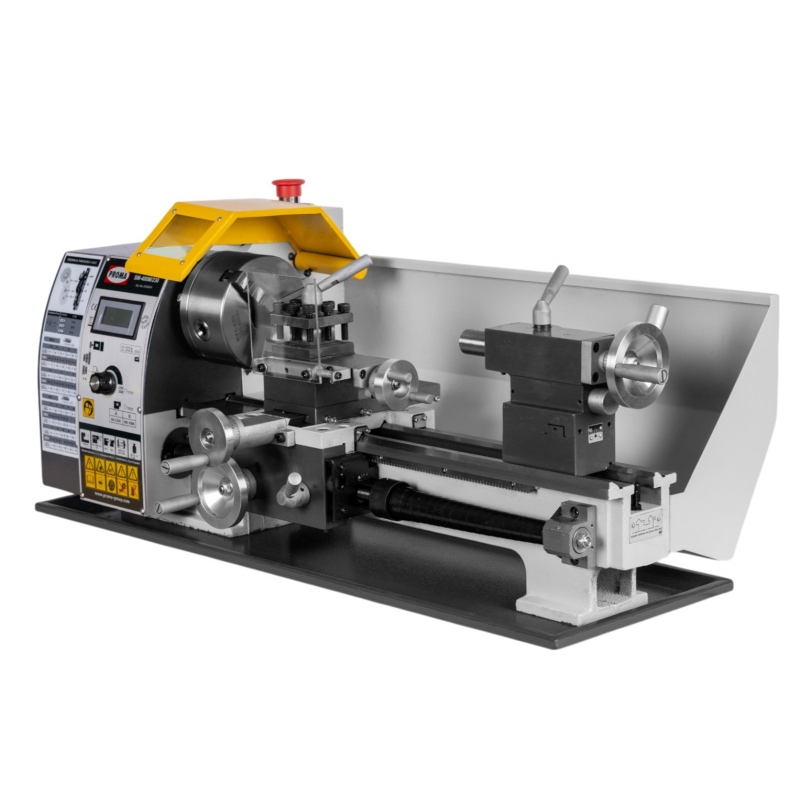

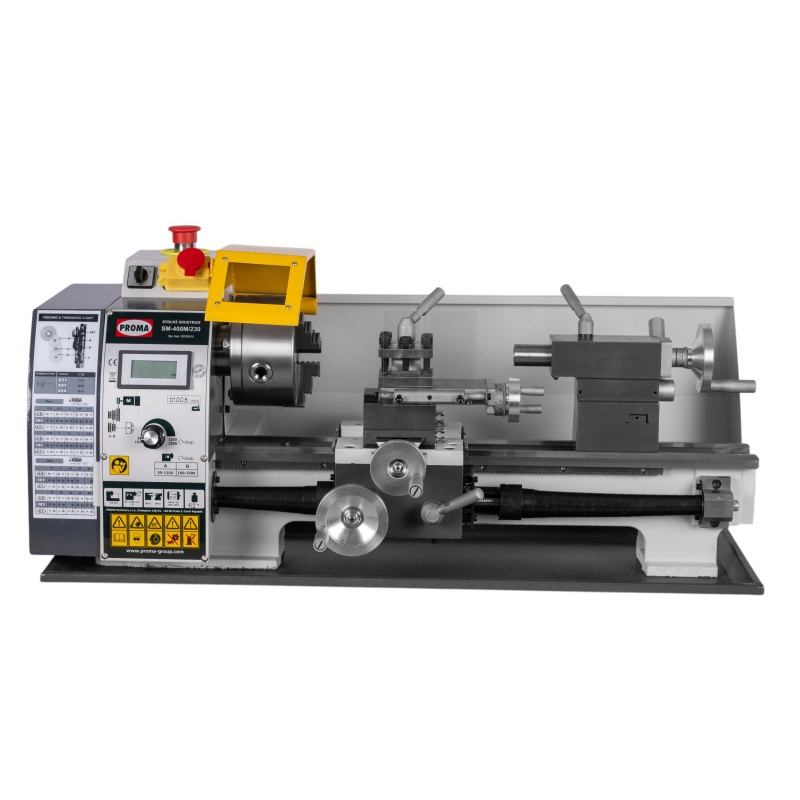

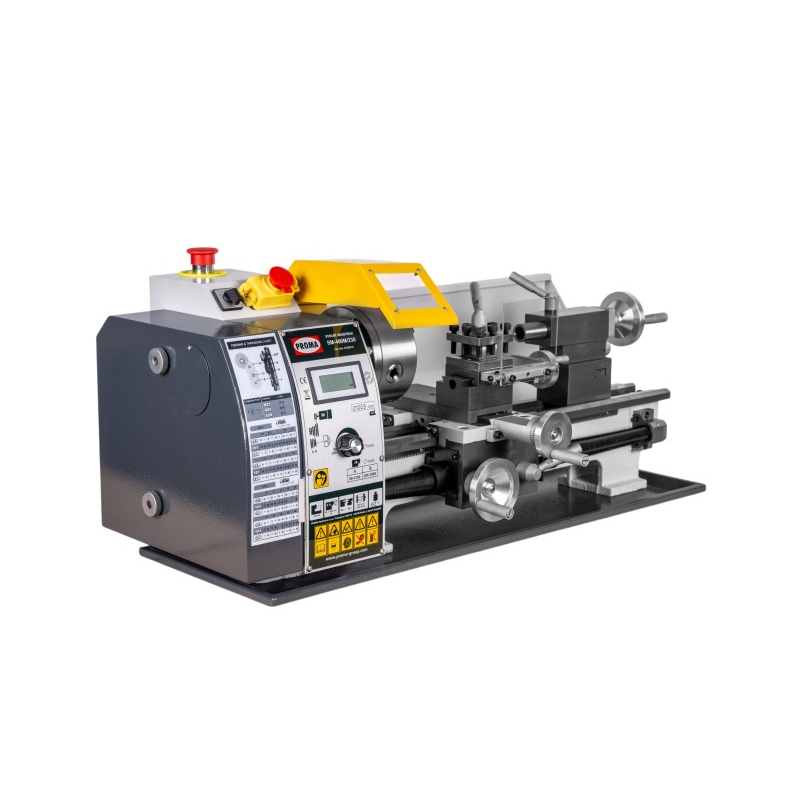

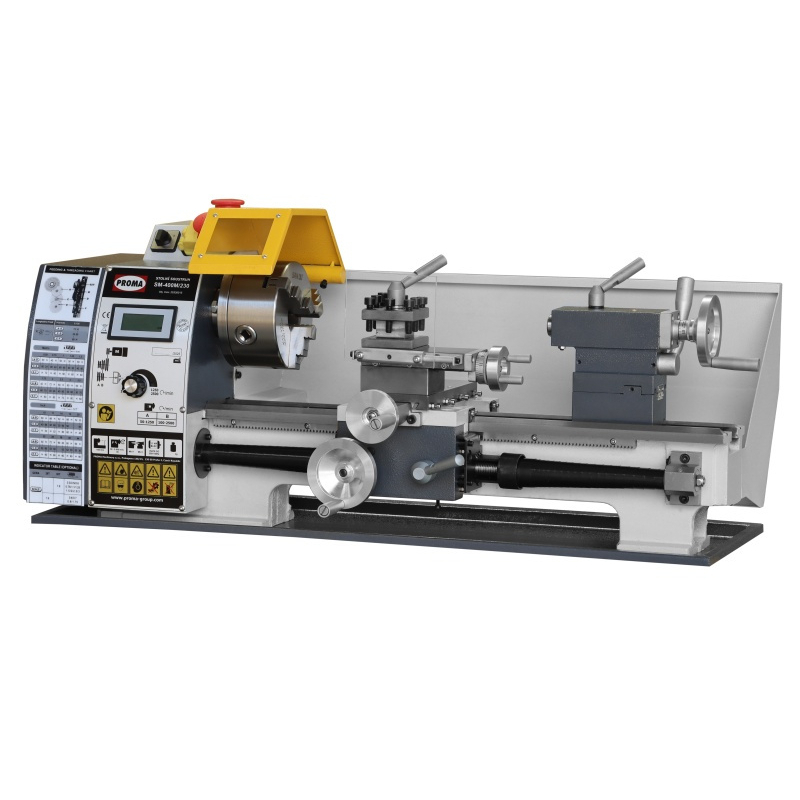

SM-400M/230 - Asztali fémeszterga ø210

A PROMA SM-400M/230 egy asztali eszterga kisebb forgó alkatrészek gyártásához, modellezéshez és műhelyi javításokhoz. A gép 210 mm-es esztergaátmérőt biztosít az ágy felett, a csúcsok közötti távolság 400 mm, valamint 230 V-os tápfeszültséget biztosít. Alkalmas hagyományos acélok, alumínium, egyéb nemvasfémek, valamint műanyagok megmunkálására.

Az 1 100 Wteljesítményű, S1 üzemmódban működőszénkefe nélküli BLDC motor folyamatos elektronikus fordulatszám-szabályozással van kiegészítve. Két sebességfokozat 50–1 250 és 100–2 500 fordulat/perc tartományt biztosítanak. Így a fordulatszámot a megmunkálandó alkatrész átmérőjéhez, az anyaghoz és a használt szerszámhoz igazíthatja. A digitális kijelző pedig megkönnyíti a beállítások ellenőrzését.

Kisebb alkatrészek, modellezés és javítások esetén

az SM-400M/230 lehetővé teszi a hosszirányú esztergálást, a homlokmegmunkálást, a lefejezést és menetvágást. Gyakorlati alkalmazást talál például a következő alkatrészek gyártásában: csapok, hüvelyek, távtartó gyűrűk és apró menetes alkatrészek. Egy kisebb műhelyben így egyedi alkatrészek gyártásához , valamint a félkésztermékek kívánt méretre történő megmunkálásában is.

A gép kiválasztásakor fontos megkülönböztetni a fekvőfelület feletti munkaterületet és a csúszka feletti munkaterületet. Míg a fekvőfelület felett a forgási átmérő 210 mm, a csúszka felett 140 mm áll rendelkezésre. A hegyek közötti 400 mm-es távolság egy további döntő méret; egy konkrét művelet tervezésekor helyet kell hagyni a befogásra, a szerszámra, valamint a munkadarab esetleges alátámasztására is.

Fokozatmentes fordulatszám és átmenő orsó

Az elektronikus szabályozás lehetővé teszi a fordulatszám finom változtatását a kiválasztott fokozat keretein belül. Ezt akkor használhatja ki, amikor különböző átmérők és anyagok közötti átmenet során, amikor az azonos fordulatszám nem feltétlenül megfelelő minden művelethez. A számkijelző segít az ismételt beállításokban, és áttekintést nyújt az orsó fordulatszámáról.

A 38 mm-es orsóátmérő bővíti a munkalehetőségeket a rúdszerű anyagok esetében, amelyeket át lehet húzni az orsón. Maga a befogásnak mindig meg kell felelnie a félkésztermék alakjának és méreteinek. Az orsó falvastagsága 6 mm, és precíziós golyóscsapágyakban van elhelyezve.

Gépi hosszirányú elmozdulás és menetvágás

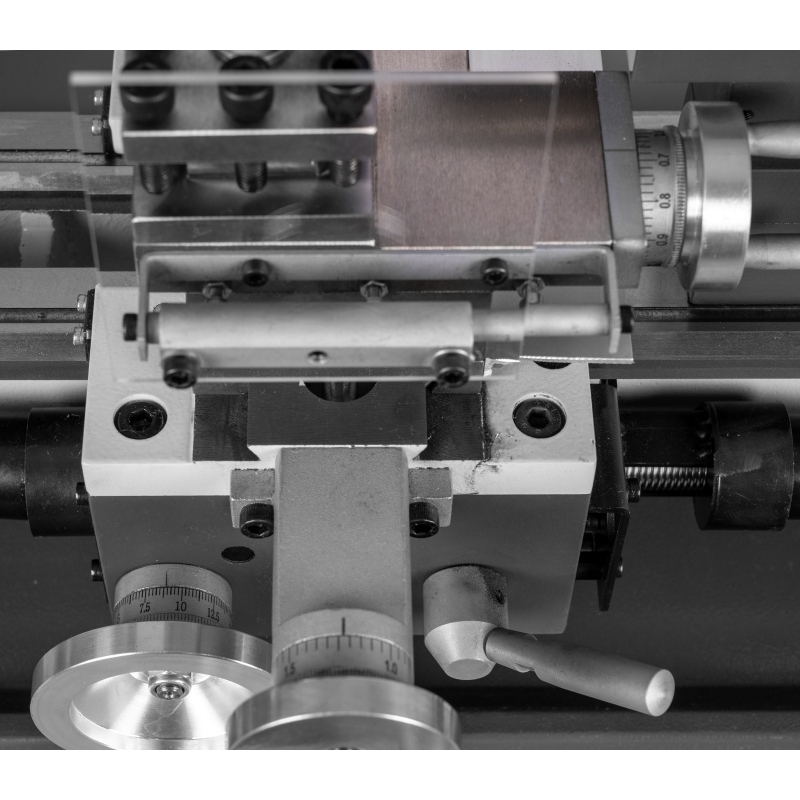

Az eszterga menetvágáshoz szükséges vezetőcsavarral és gépi hosszirányú előtolással van felszerelve. A 0,159 mm/fordulat előtolás lehetővé teszi, hogy a szerszámot a munkadarab mentén vezessük anélkül, hogy folyamatosan kézzel kellene forgatni az elmozdítókerék folyamatos kézi forgatása nélkül. Keresztirányú műveletekhez a szán emelése 75 mm, a szerszámtartó szánjának emelése 55 mm.

A gép lehetővé teszi metrikus menetek vágását 0,3–3 mm-es menetemelkedéssel, valamint hüvelykes menetek vágását 10–44 TPI tartományban. A szállítási csomaghoz cserélhető fogaskerekek készlete tartozik. Ha javítások során menetes alkatrészeket kell gyártania, ezt a műveletet beépítheti ugyanabba a munkaállomásba, mint a hengeres felületek esztergálását.

Fő előnyök a műhely számára

• 230 V-os tápellátás – alkalmas olyan munkaállomásokhoz, ahol egyfázisú áramellátás van.
• Fokozatmentes szabályozás két tartományban – könnyebb a munkadarab és a szerszám fordulatszámának összehangolása.

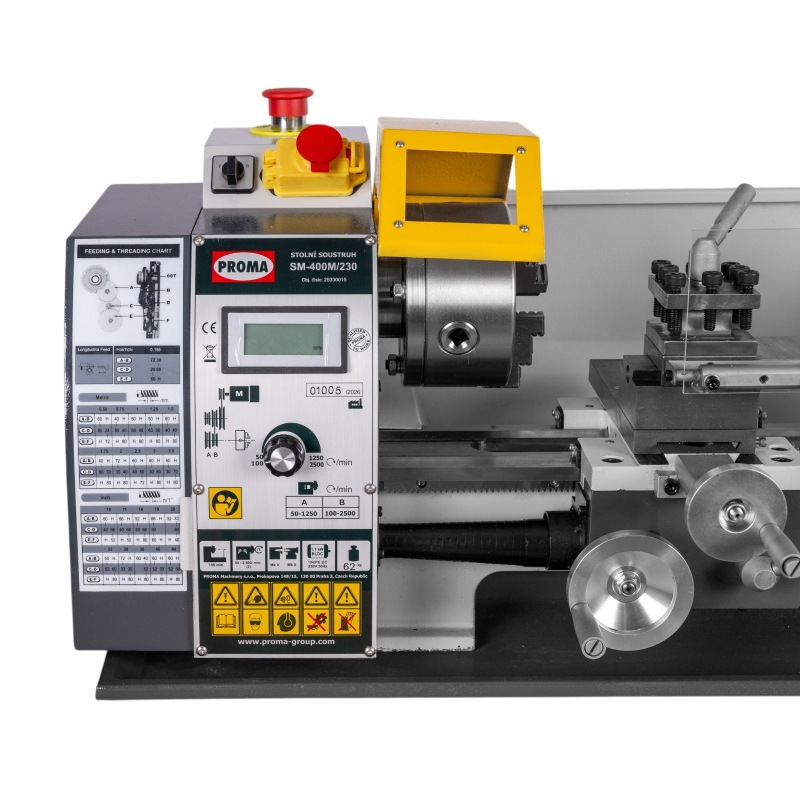

• Digitális fordulatszám-kijelző – áttekinthető számkijelzés a gép beállításakor.
• 38 mm-es orsóátmérő – lehetőség a megfelelő rúd alakú félkésztermék orsón keresztül történő átvezetésére.
• Gép hosszirányú elmozdulása és menetvágás – szélesebb körű alkalmazás kisebb alkatrészek gyártásában és javításában.
• 125 mm-es befogóhüvely a szállítmányban – alapvető befogó-felszerelés, beleértve a belső és külső befogópofákat.

Felszerelés és a munkahely előkészítése

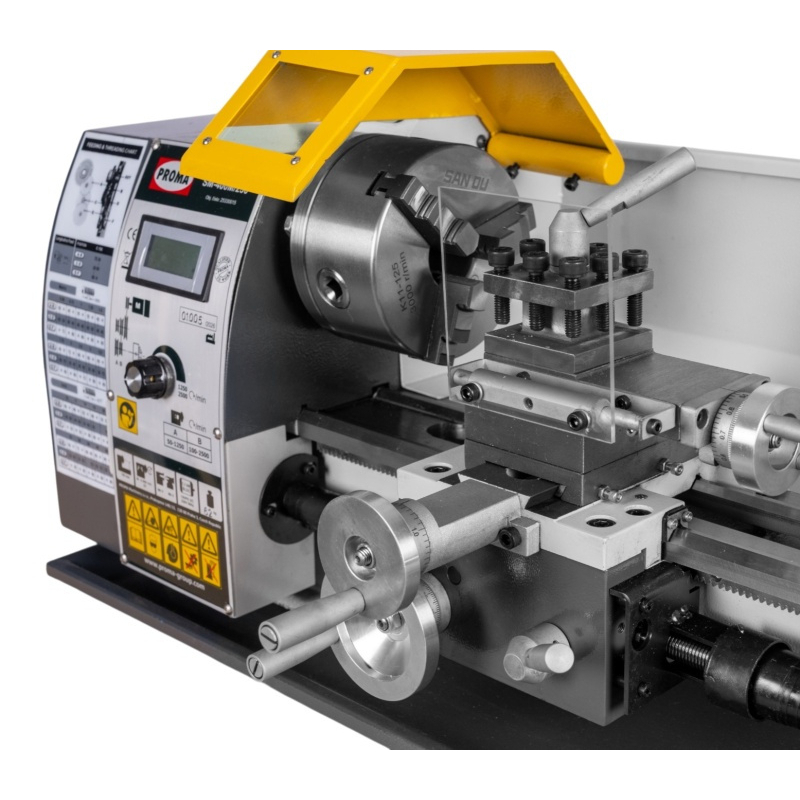

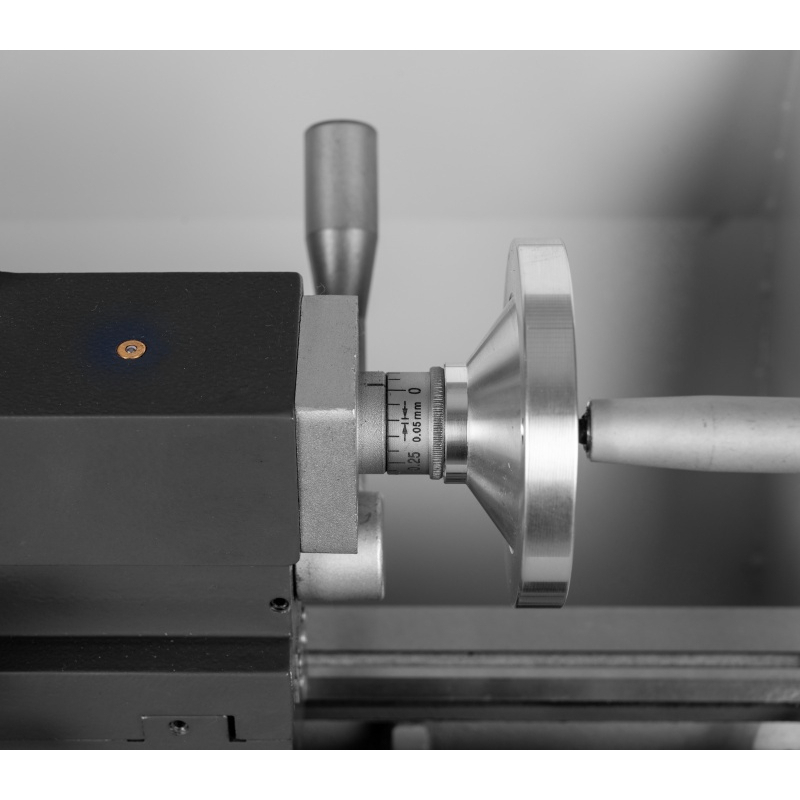

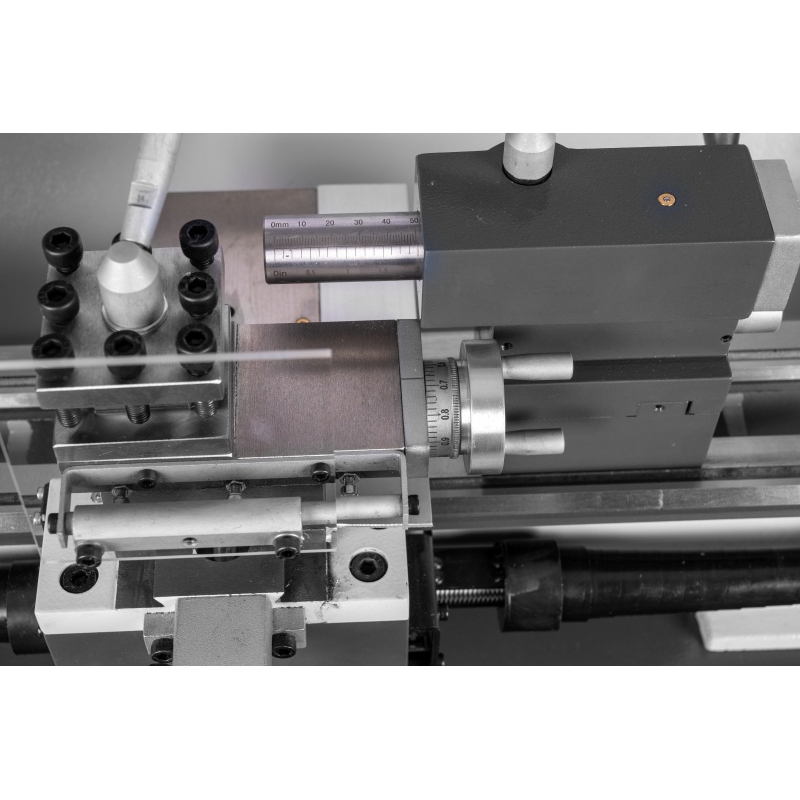

A négyoldalas forgó szerszámtartó az esztergáló szerszámok rögzítésére szolgál. A csúszka MK2 kúpos csővel rendelkezik, 22 mm átmérőjű és 50 mm-es kinyúlással. A munkadarab alátámasztásához rögzített MK2-es hegy tartozik; a forgóhegy opcionális kiegészítő.

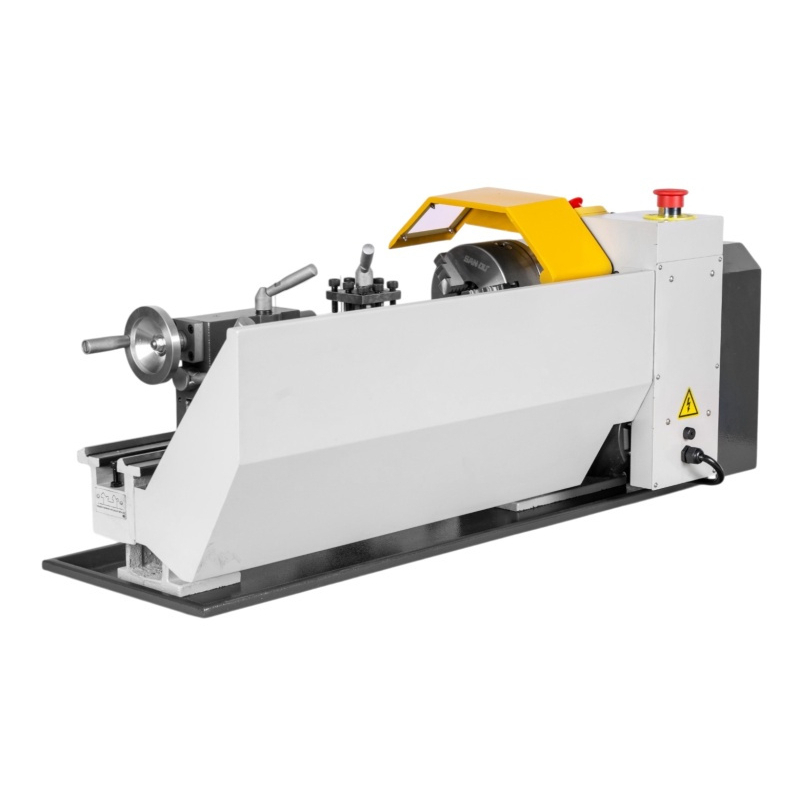

Az asztali kivitelhez készítsen elő szilárd és stabil munkaállomást, amelyről elérhetők a kezelőszervek, és elegendő hely áll rendelkezésre az anyagok kezeléséhez. Alternatívaként külön megvásárolható az ehhez a modellhez tartozó talapzat. A forgácsgyűjtő tálca és a hátsó védőfal a szállítási csomag részét képezik, és segítenek a megmunkálás során keletkező szennyeződések felfogásában.

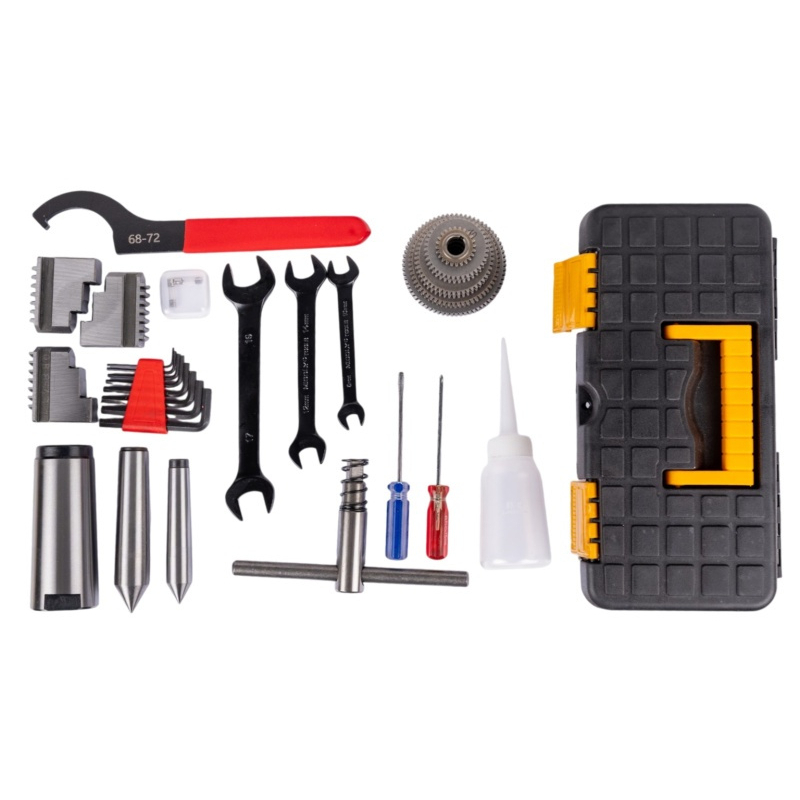

A szállítási csomag tartalma

• PROMA SM-400M/230 asztali eszterga.
• 125 mm átmérőjű háromfogó tokmány.
• Belső és külső pofák készlete.
• Négyoldalas forgó szerszámtartó.
• MK2 rögzített szerszámhegy.
• Forgácsgyűjtő tálca és hátsó védőfal.
• Digitális orsófordulatszám-kijelző.

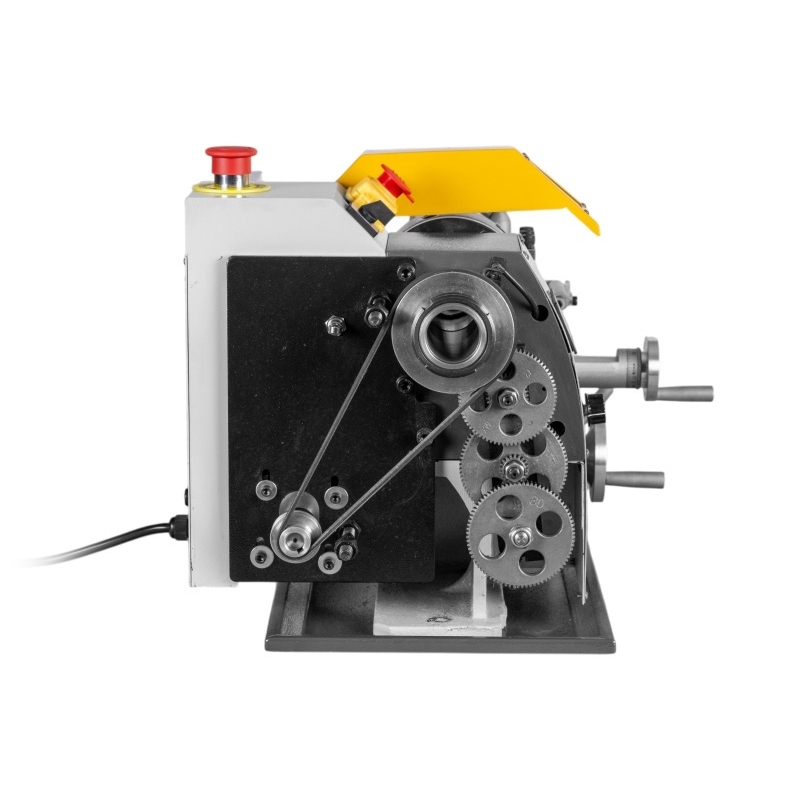

• Cserélhető fogaskerekek készlete.
• Kezelő- és szervizszerszámok műanyag bőröndben.
• Olajadagoló és pótbiztosítékok.

Opcionális tartozékok: talp, esztergáló szerszámok, MK2 forgócsúcs és fúrótokmány a megfelelő szeggel külön rendelhetők. A szerszámokat a tervezett anyagok és műveletek alapján válasszák ki.

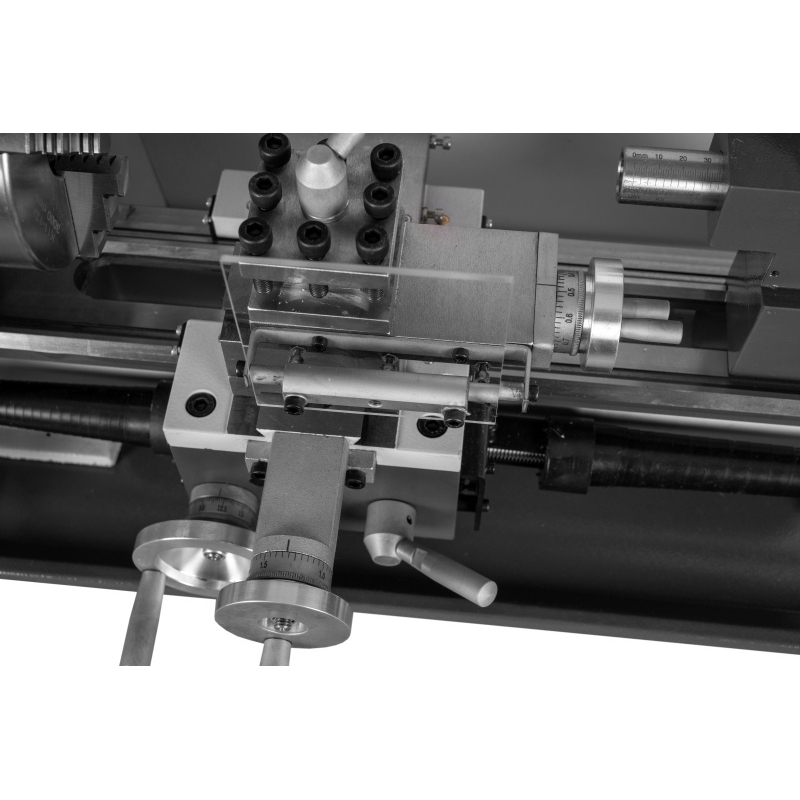

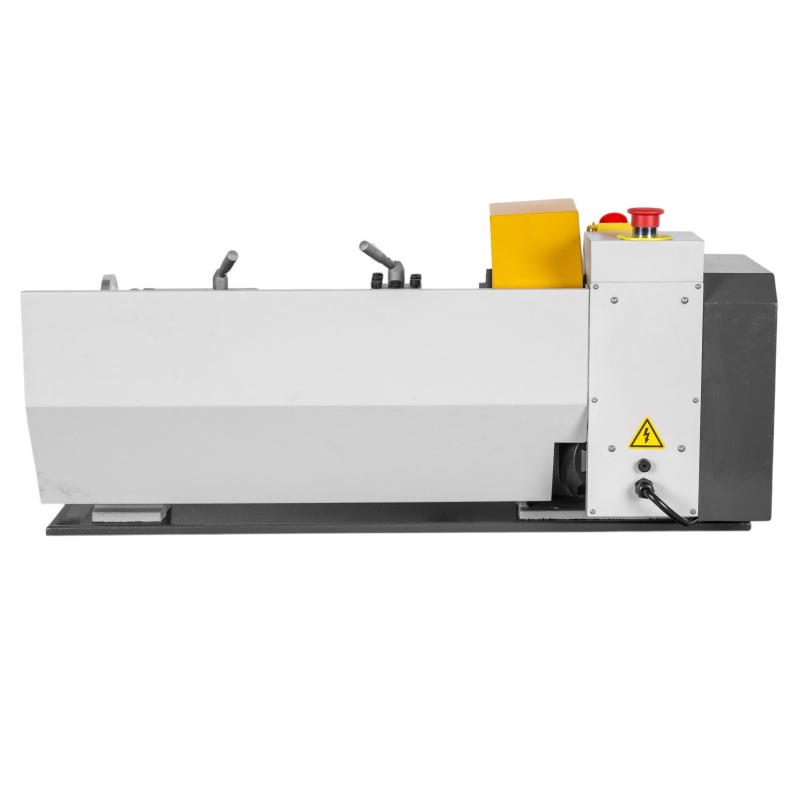

Fotók az esztergagépről
