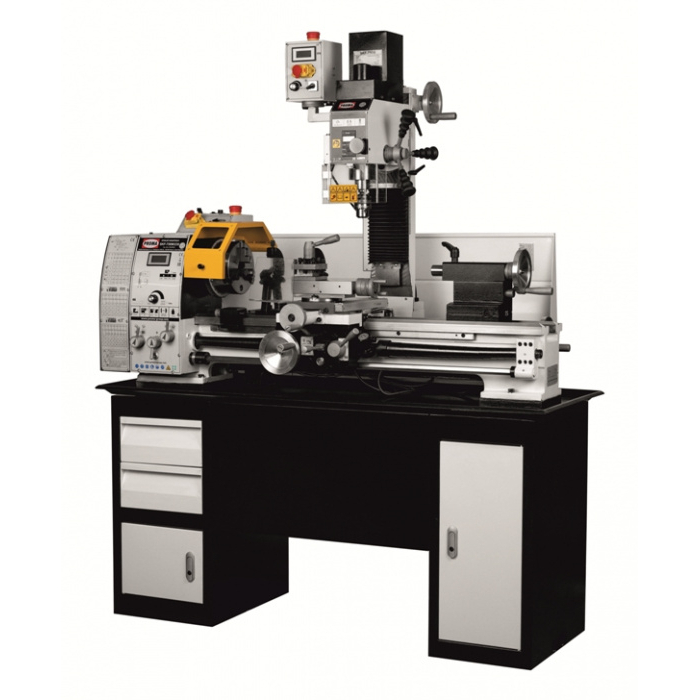

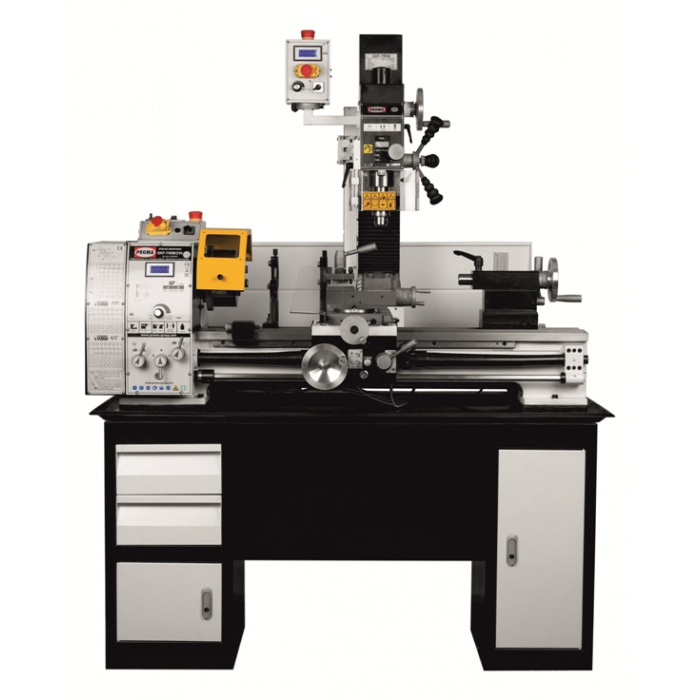

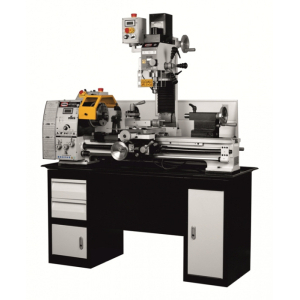

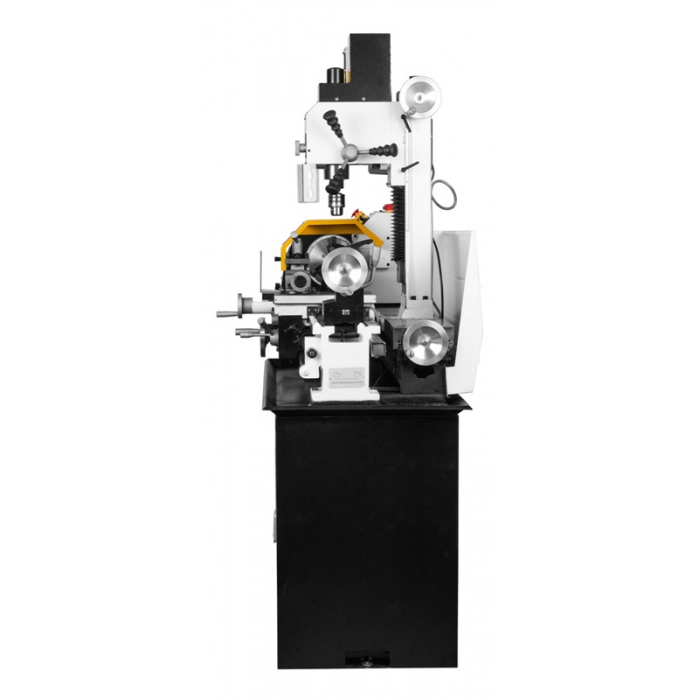

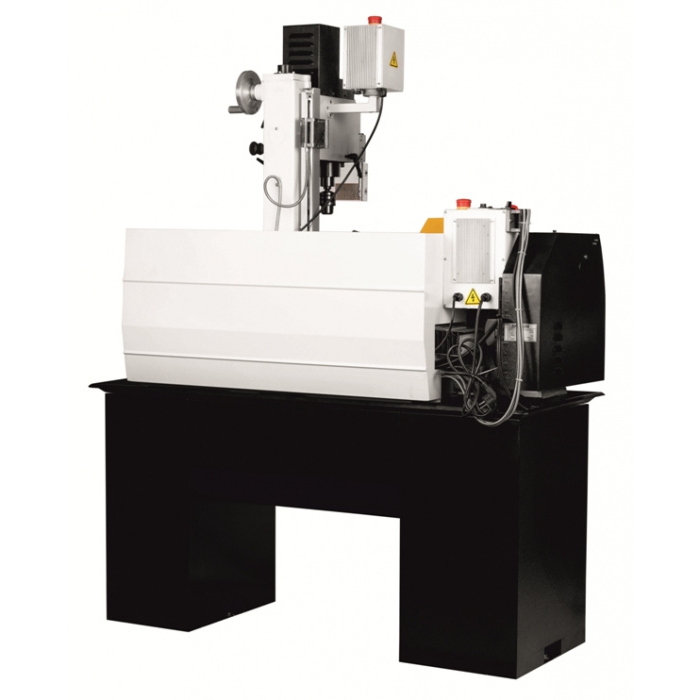

A PROMA SKF-750M egyetlen gépben egyesíti az esztergálást, a marást és a fúrást. Alkalmazható lakatos- és karbantartó műhelyekben, valamint szakoktatásban is, ahol különböző alkatrészek megmunkálására van szükség, és célszerűen ki kell használni a munkaterületet. Az esztergáló rész 290 mm-es forgási átmérőt biztosít az ágy felett, 170 mm-t a csúszka felett, valamint 750 mm-es forgási hosszt.

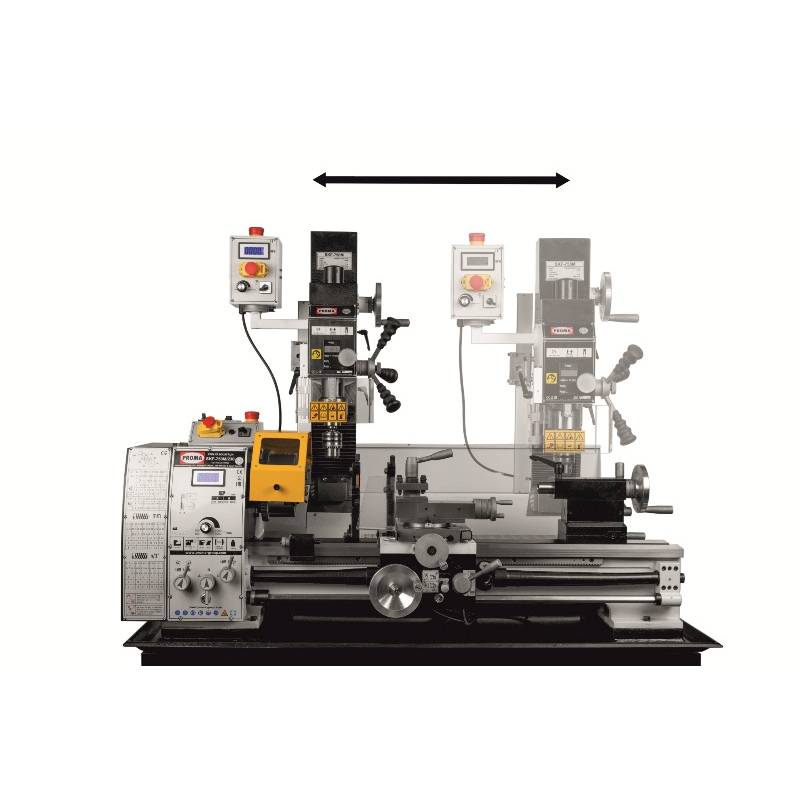

Ennek a konstrukciónak a fő előnye az esztergaágy mentén mozgatható maróberendezés. Helyzetét a megmunkálás helyéhez igazíthatja, és az eszterga tengelyére befogott alkatrészen is dolgozhat. Így egy munkaterületen előkészítheti a forgó alkatrészt, majd folytathatja például fúrással vagy horonymarással.
A gép mindkét része 230 V-os feszültségről működik. Az eszterga teljesítményfelvétele 1 500 W, a maróberendezésé pedig 1 100 W. A fordulatszám fokozatmentes szabályozása és digitális kijelzése megkönnyíti a munkakörülmények beállítását szerszám- vagy munkadarab-csere esetén.

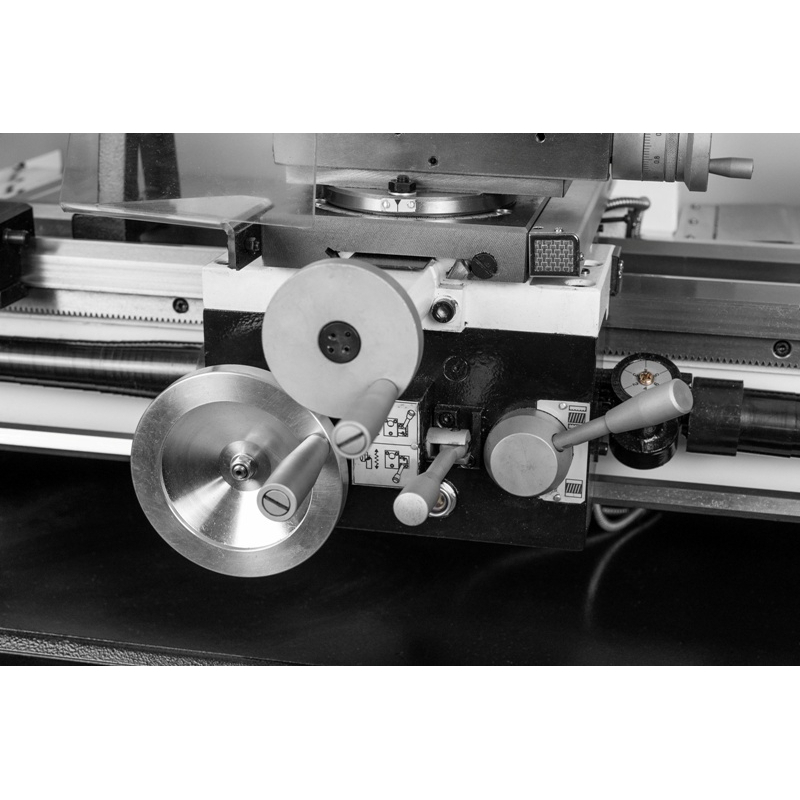

Esztergálás hosszirányú és keresztirányú előtolással

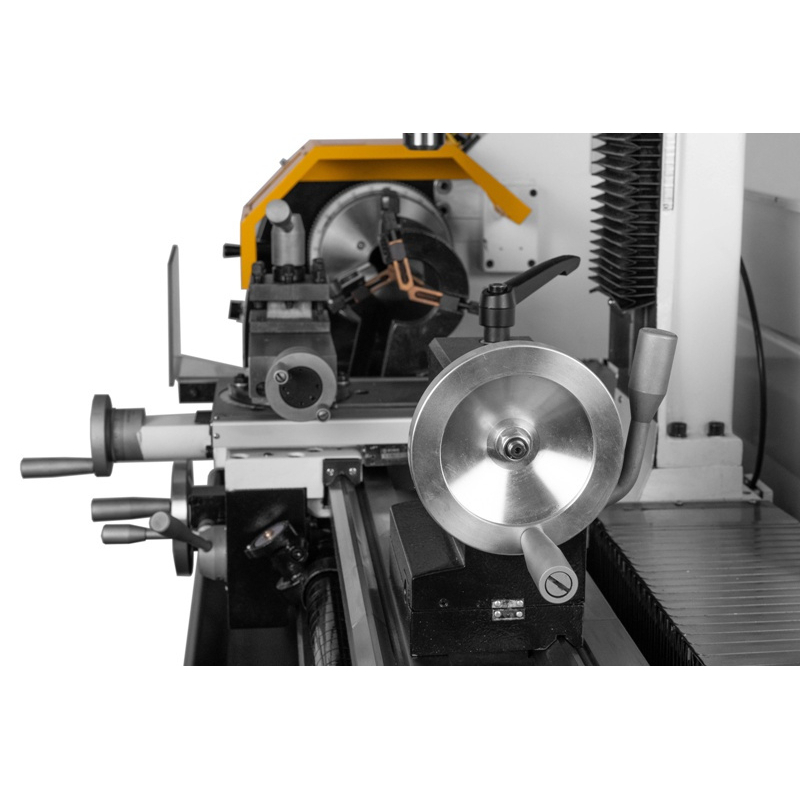

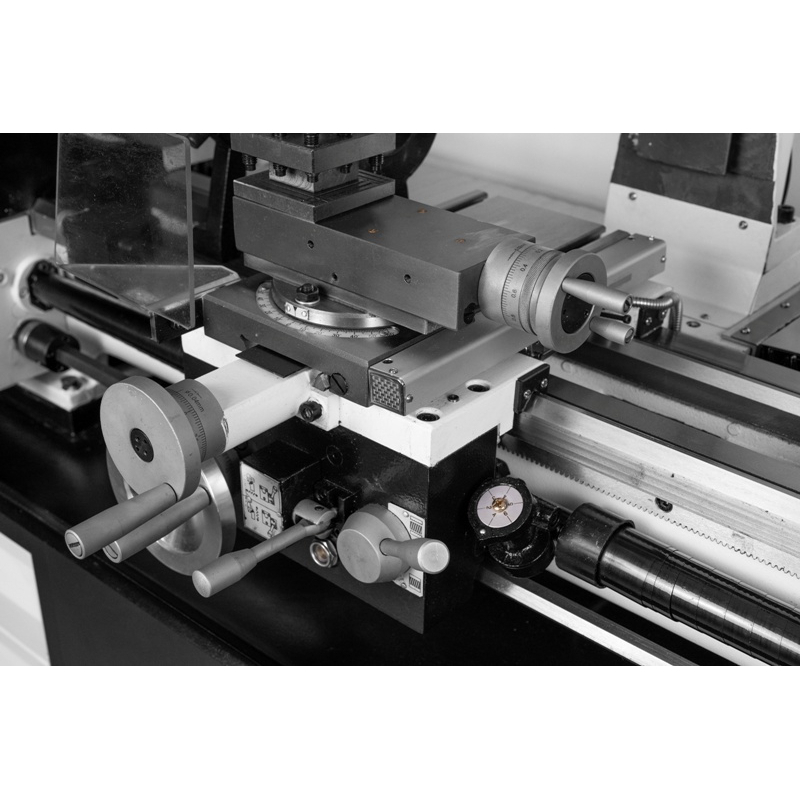

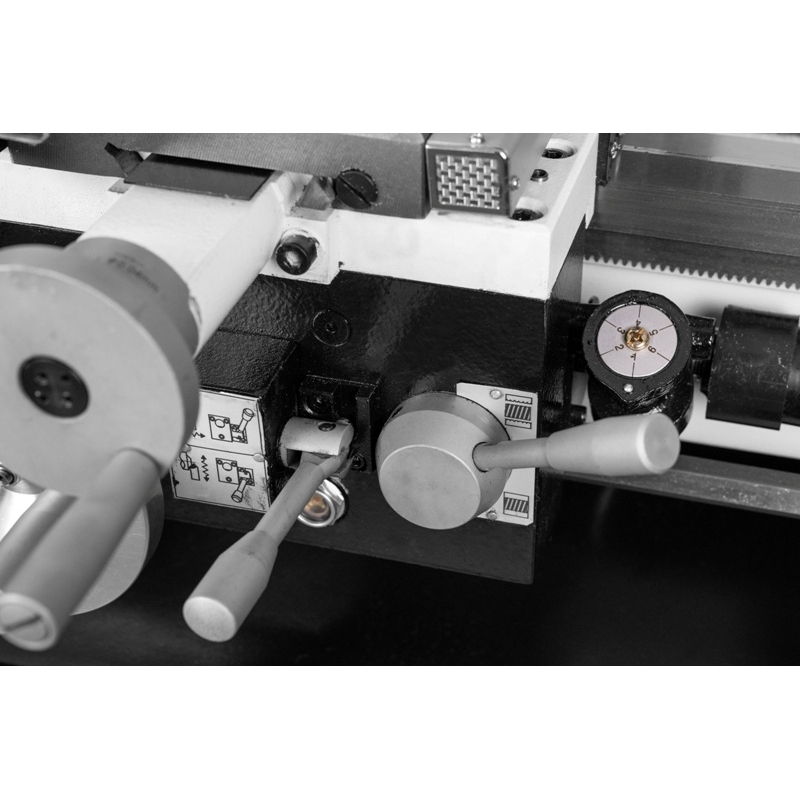

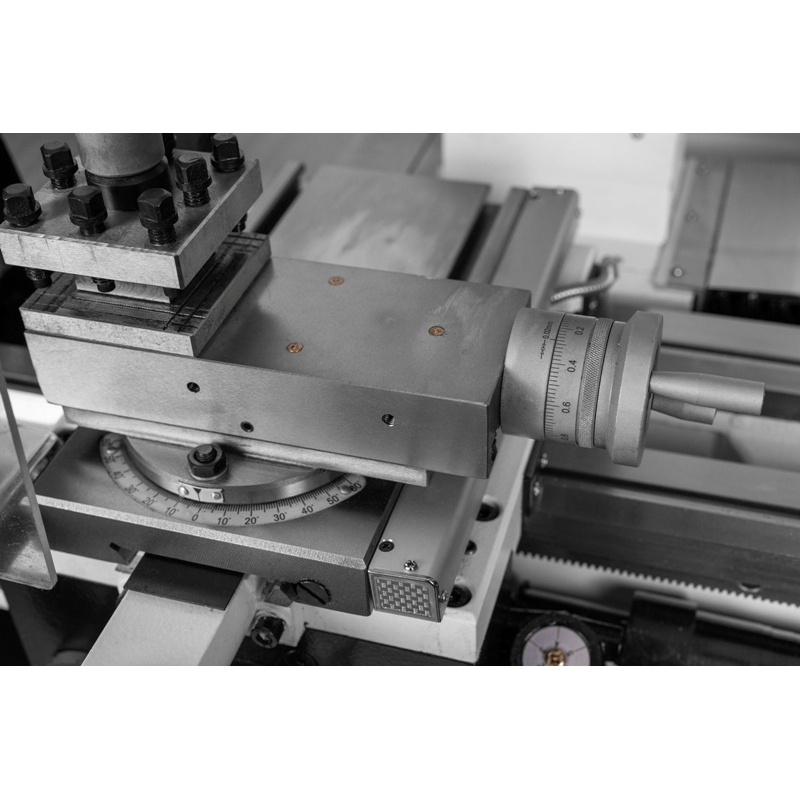

Az SKF-750M automatikus hosszirányú és keresztirányú előtolással van felszerelve. A hosszirányú előtolást a munkadarab tengelye mentén történő megmunkáláshoz, a keresztirányút pedig az e tengellyel keresztirányú műveletekhez használhatja. Ismételt áthaladások esetén nem szükséges a megfelelő mozgást kizárólag a vezérlőkerék kézi forgatásával biztosítani.

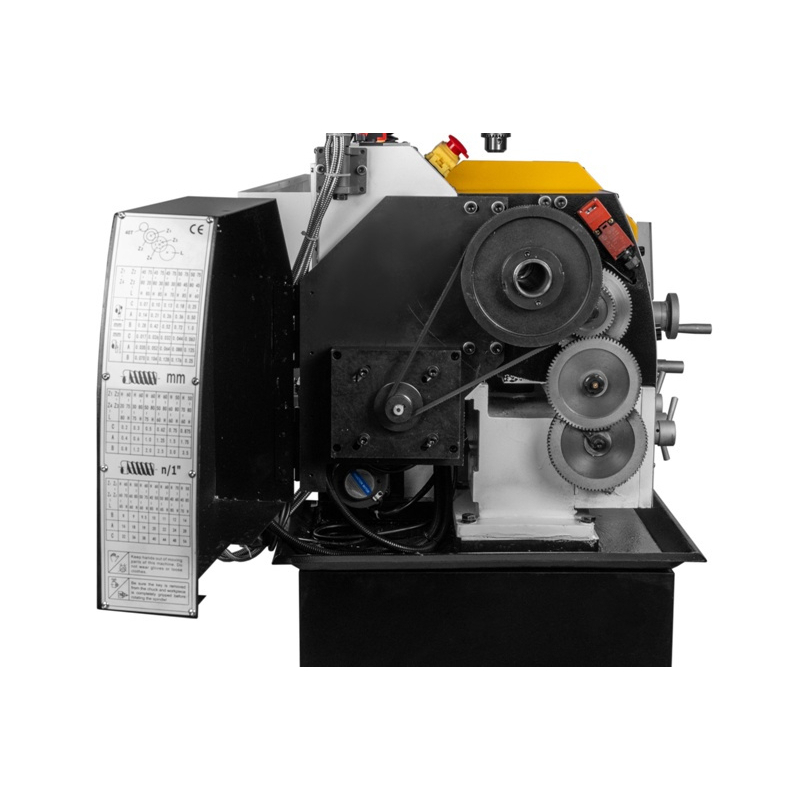

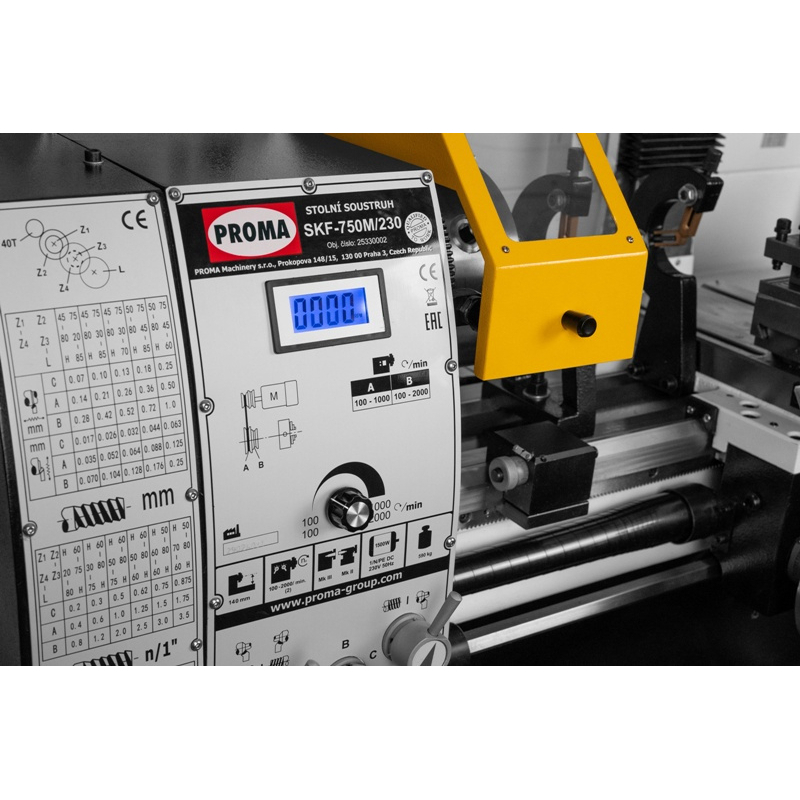

A menetvágáshoz hajtóművek és a mellékelt cserélhető fogaskerekek szolgálnak. A gép 0,2–3,5 mm-es menetemelkedés-tartományban metrikus menetek, valamint 8–56 menet/hüvelyk tartományban hüvelykes menetek készítésére alkalmas. Az előtoláshoz és menetvágáshoz szükséges hajtómű olajfürdőben működik.

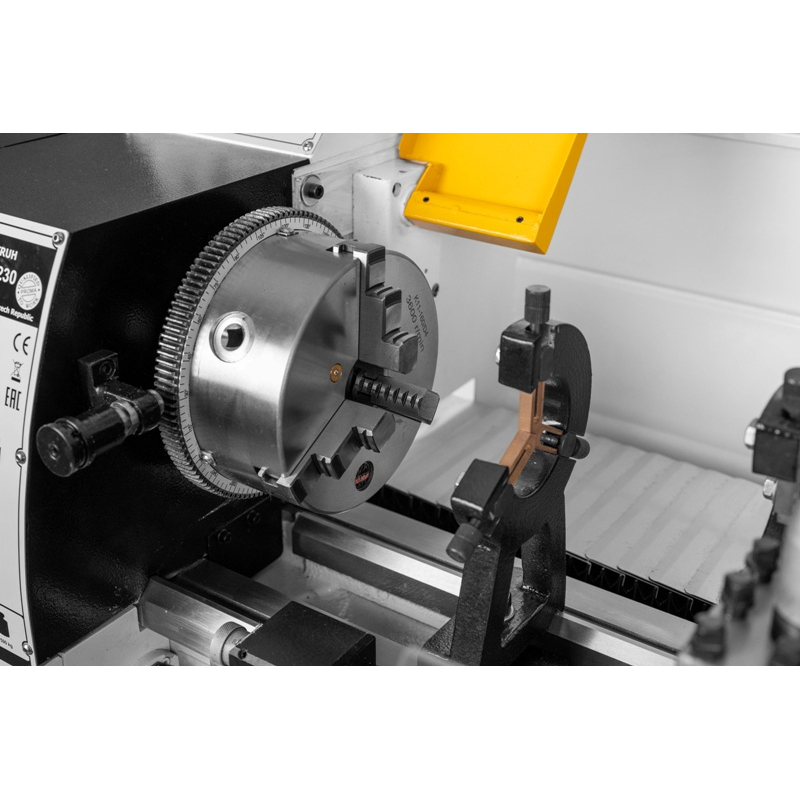

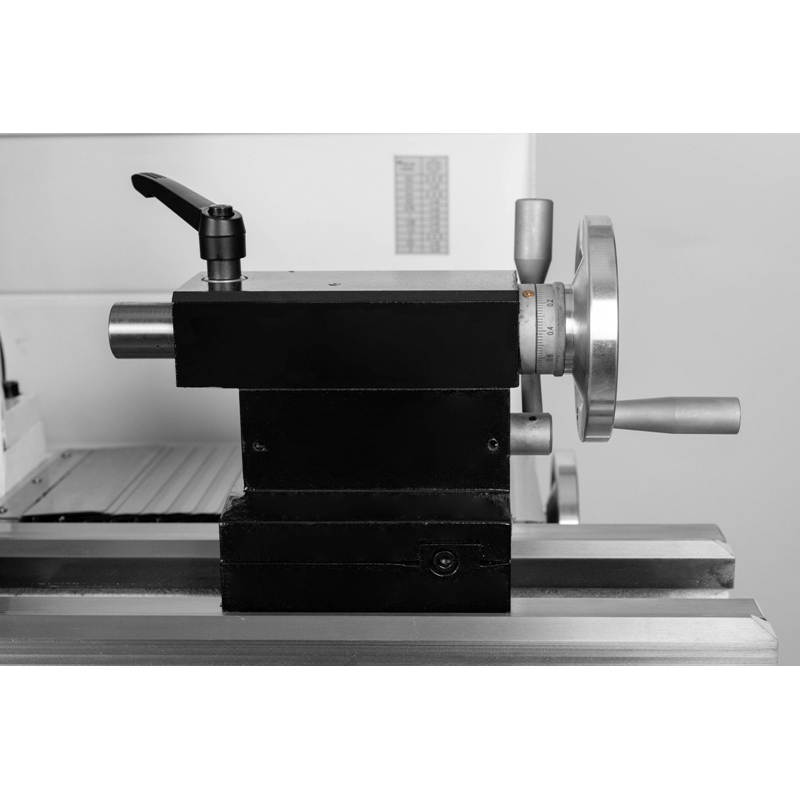

A háromfogós befogópatron átmérője 160 mm, és belső, valamint külső befogópofákkal együtt kerül forgalomba. Az orsó átmérője 38 mm. Egy adott munkadarab értékelésekor vegye figyelembe a befogási helyet, a szerszám kinyúlását és az esetleges hátsó orsóval történő alátámasztást is; a forgatható hossz önmagában nem határozza meg a minden munkabeállításnál kihasználható teret.

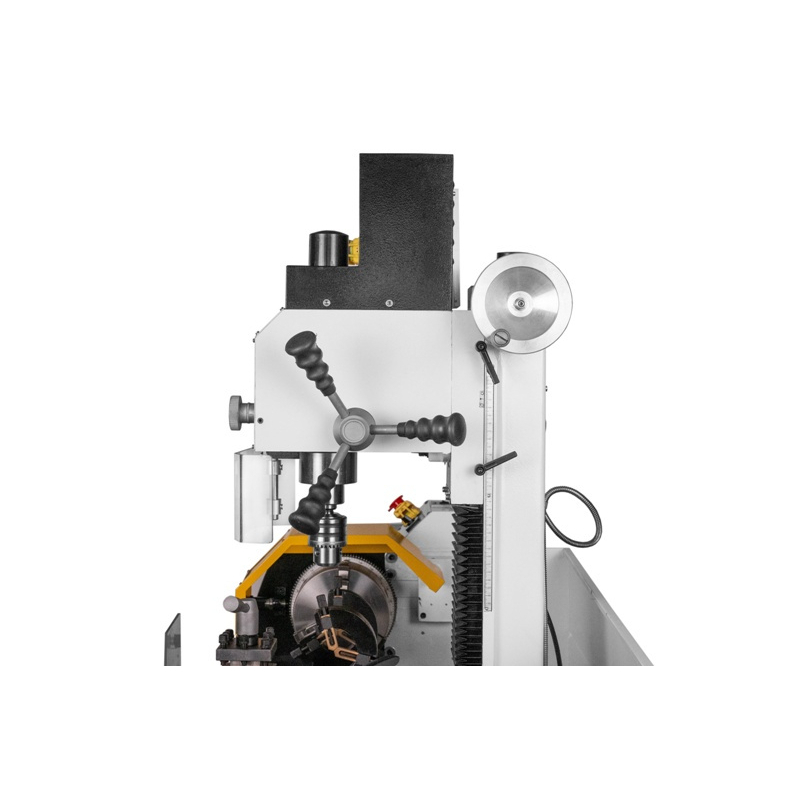

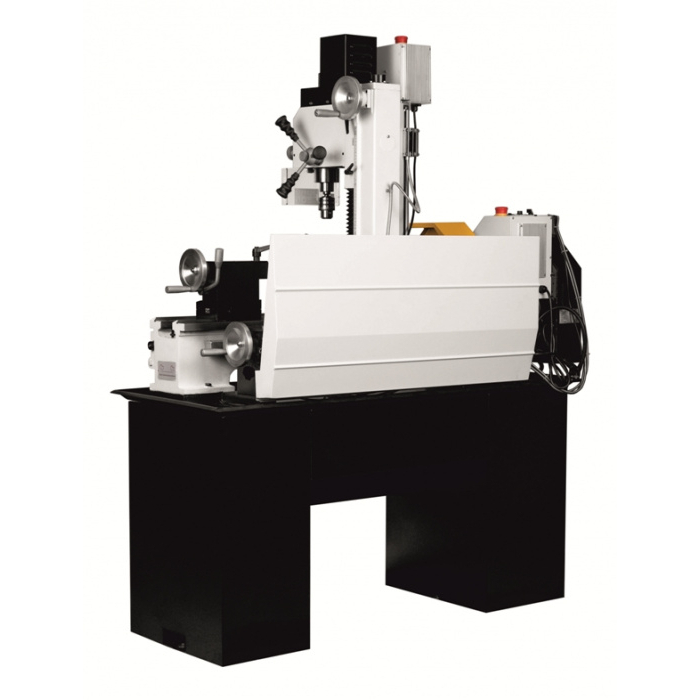

Mozgatható marófej a következő műveletekhez

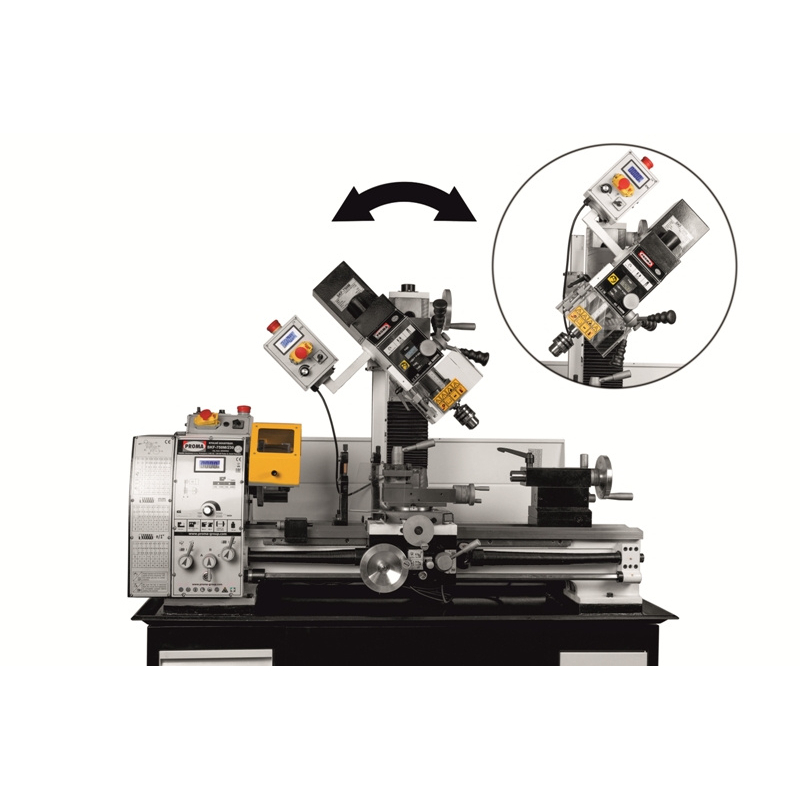

A maróberendezést az asztal mentén el lehet mozgatni, a fejet pedig mindkét irányba lehet dönteni. Ez a rugalmasság segít a szerszám helyzetét a megmunkálandó területhez igazítani. Az esztergaorsó osztómechanizmusával kombinálva különböző szöghelyzetekben is készíthetők hornyok a munkadarabon.

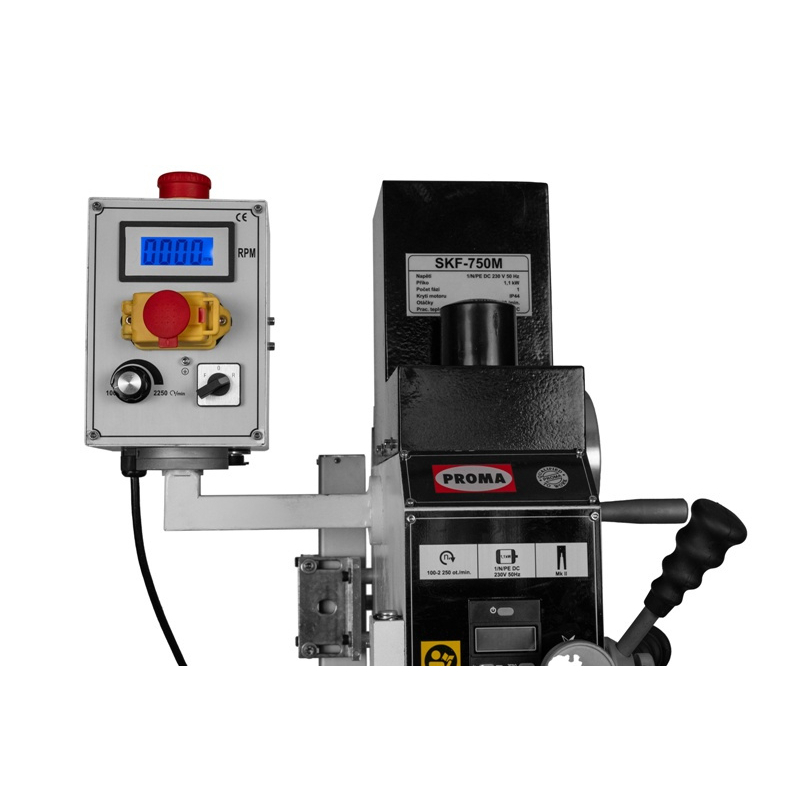

A marógép csúszkája rendelkezik standard és finom előtolással, valamint a lökethossz digitális kijelzésével. A finom vezérlés a szerszám fokozatos közelítése és a mélység beállítása során jön jól. Az eszterga és a marógép külön-külön elhelyezett fordulatszám-kijelzői lehetővé teszik az adott orsó fordulatszámának közvetlen figyelemmel kísérését a kezelés során.

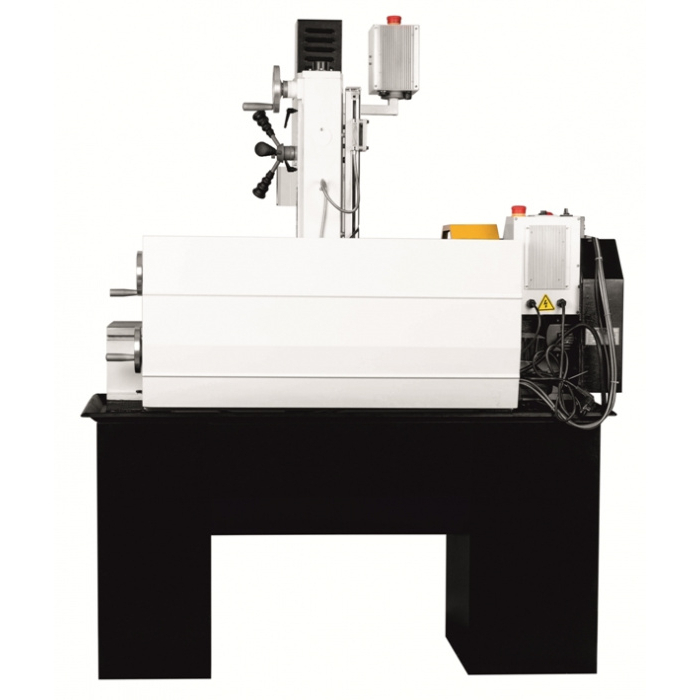

Kialakítás és felszereltség műhelymunkához

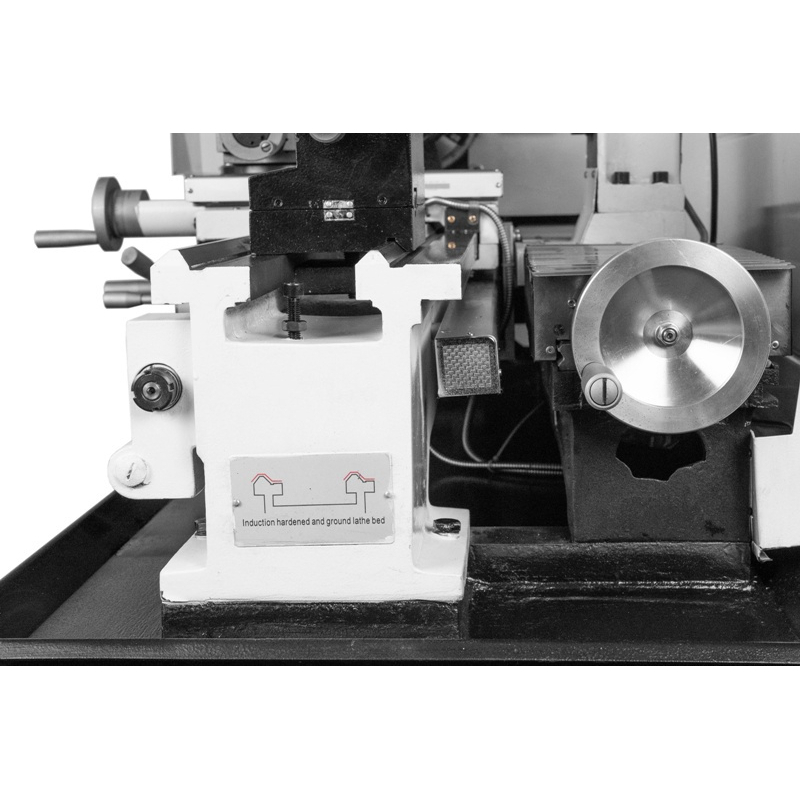

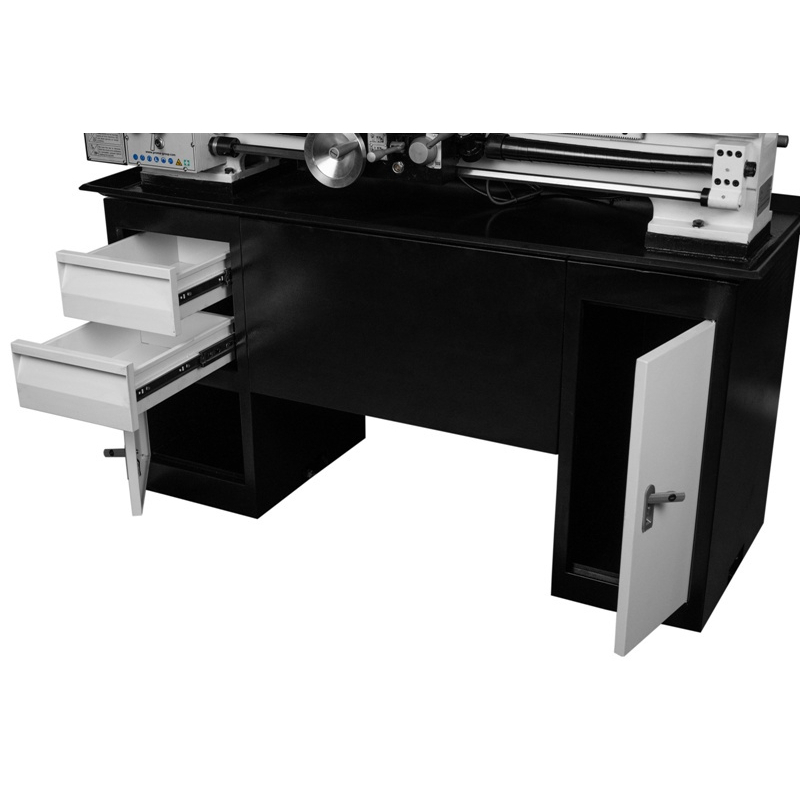

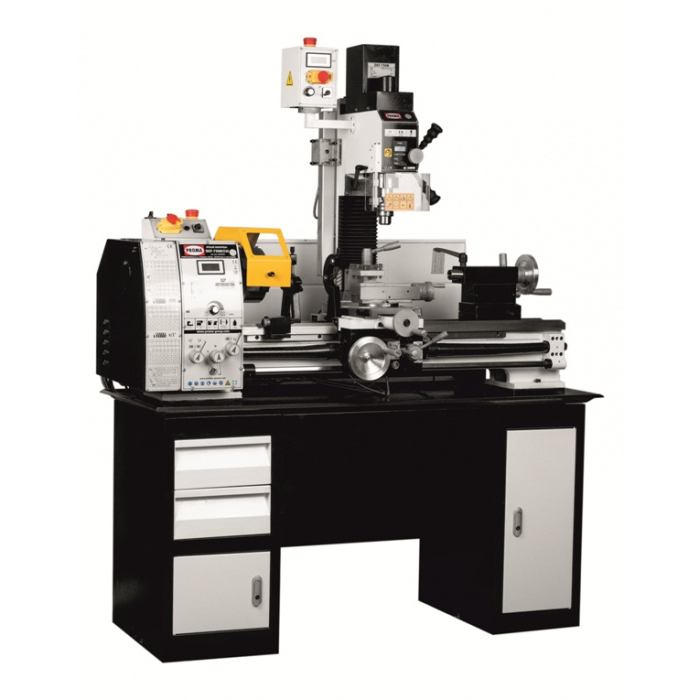

A gép alapját egy köszörült és edzett ágy képezi. Az esztergaorsó kúpos csapágyakban van elhelyezve, és rögzíthető. A készlethez tartozik egy megerősített talapzat szintezőelemekkel és szállítókerékekkel, amely önálló alapot biztosít a gép felszereléséhez.
- Három megmunkálási funkció egy munkaállomáson, különféle alkatrészek gyártásához és javításához.
- Mozgatható maróberendezés a marófej helyzetének az ágy mentén történő beállításához.
- Hosszanti és keresztirányú gépi előtolás a megfelelő esztergálási műveletek kényelmesebb végrehajtásához.
- Mindkét orsófordulatszámának fokozatmentes szabályozása digitális kijelzővel.

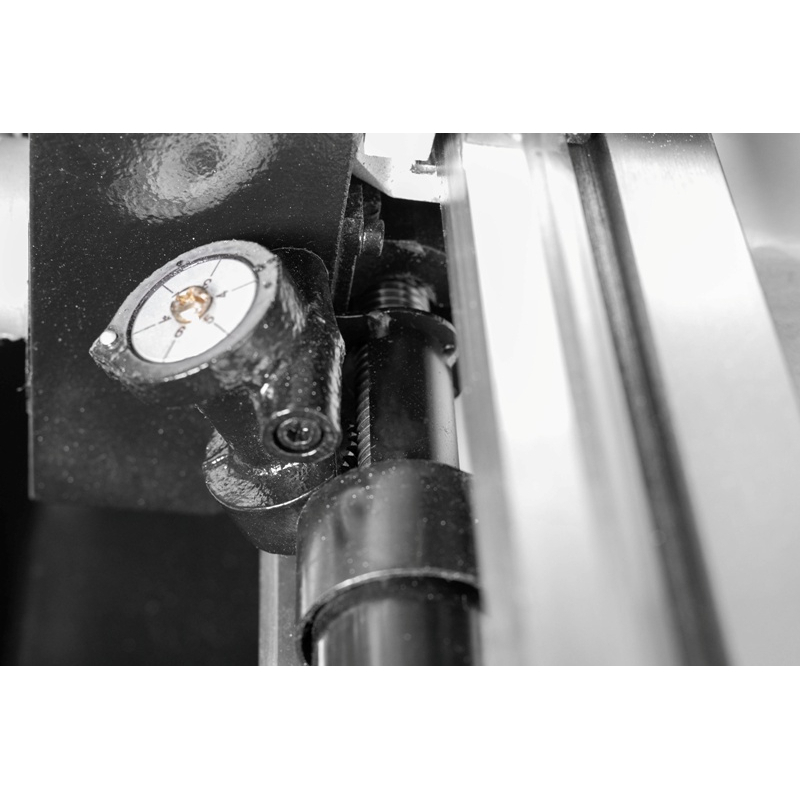

- Mikrométeres hosszirányú ütköző az ismétlődő munkapozíció beállításához.
A munkaterületet kiegészíti a tokmányburkolat, a hátsó fröccsenésgátló burkolat és a forgácstartó. A gép rendelkezik vészleállító gombbal és a védőburkolatok alatt elhelyezett biztonsági kapcsolókkal. A felállítás előtt gondoskodjon a kezelő számára a hozzáférésről, a munkadarabok kezeléséről és a munkaterület tisztításáról.
A szállítási csomag tartalma
A szállítási csomag tartalmazza a mozgatható maróberendezéssel ellátott esztergagépet és a következő felszereléseket:
- Alapzat.

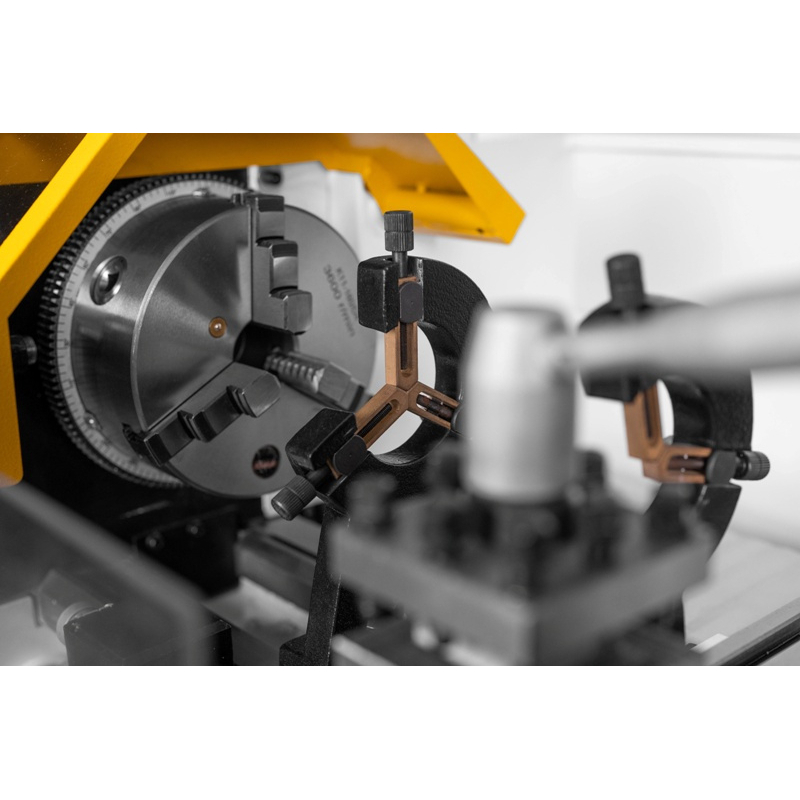

- 160 mm átmérőjű, háromfogós tokmány belső és külső fogakkal.
- Rögzített központoló tüskék és cserélhető menetvágó kerekek.
- Négyoldalas forgó marófej és mikrométeres hosszirányú ütköző.
- Hátsó fröccsenésgátló burkolat, tokmányburkolat és forgácstartó.

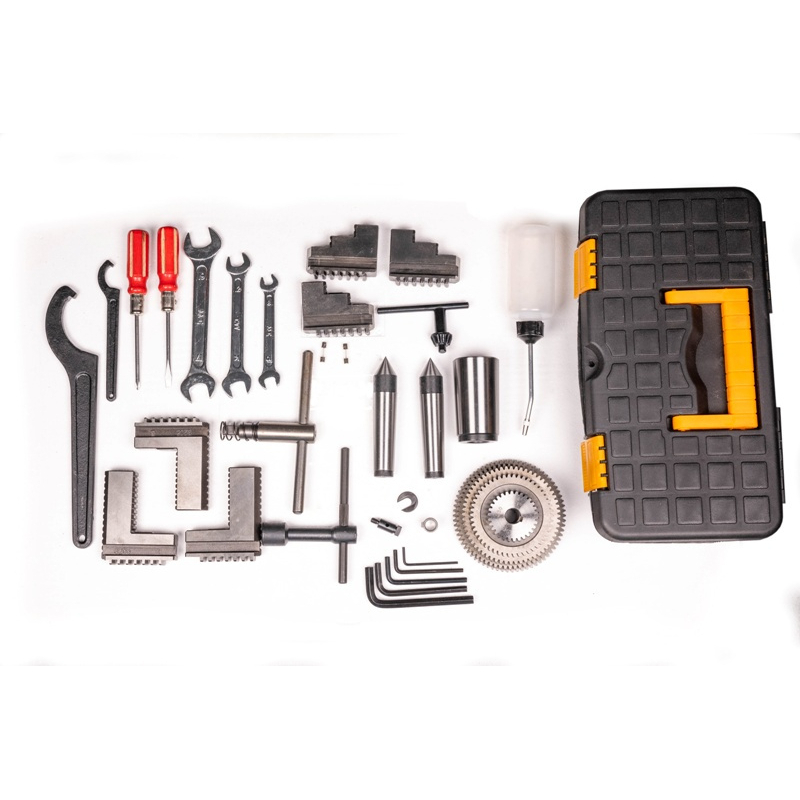

- Szerelő- és kezelőszerszámok bőröndben.

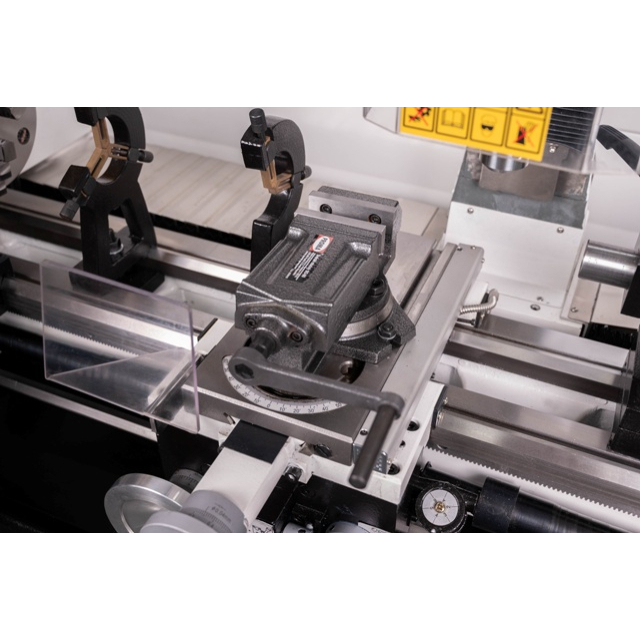

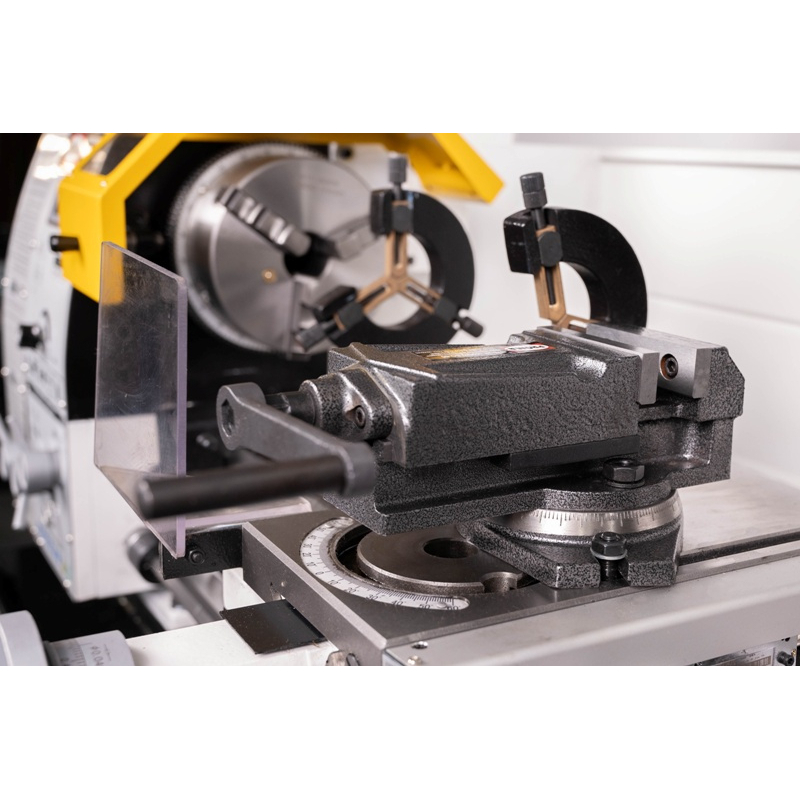

A gép mindkét orsó fordulatszámának és a marószár emelésének digitális kijelzésével van felszerelve. Az esztergakések, marók, szorítóbilincsek és gépi satuk opcionális kiegészítők, amelyeket a tervezett műveleteknek megfelelően külön kell megrendelni.
Műszaki adatok
| Eszterga / marógép áramellátása | 230 V / 230 V |
|---|---|
| Az eszterga S1 100 %-os felvett teljesítménye | 1 500 W |
| A marógép teljesítményfelvétele S1 100 % | 1 100 W |
| Forgási átmérő az ágy felett / a támtartó felett | 290 mm / 170 mm |
| Forgási hossz | 750 mm |
| A befogó átmérője | 160 mm |
| Esztergaorsó átmérője | 38 mm |
| Esztergaorsó / hátsó orsó kúpos része | Morse 5 / Morse 3 |
| Metrikus menetek lépése | 0,2–3,5 mm |
| Hüvelykes menetek | 8–56 menet/hüvelyk (TPI) |
| Automatikus hosszirányú előtolás | 0,07–0,4 mm/fordulat |
| Automatikus keresztirányú előtolás | 0,02–0,28 mm/fordulat |
| A támtartó maximális elmozdulása | 750 mm |
| A keresztirányú szán / vágószán maximális elmozdulása | 140 mm / 80 mm |
| Ágy szélessége | 180 mm |
| A maróberendezéssel elérhető maximális fúrási átmérő | 20 mm |
| A homlok- és szármaró maximális átmérője | 63 mm / 16 mm |
| A marógép orsójának kúpja | Morse 2 |
| A marógép csúszkájának lökethossza | 50 mm |
| A marófej dőlésszöge | ±90° |
| A marógép orsójának maximális távolsága az asztaltól | 375 mm |
| A marógép orsójának maximális távolsága az oszloptól | 185 mm |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
További lehetőségeket a következő kategóriában talál: kombinált esztergák marógéppel. Tekintse mega PROMA márka egyéb gépeit is. A munkatartományok és a felszereltség összehasonlításában segítséget nyújt a következő tanácsadó cikk: Hogyan válasszuk ki az esztergagépet?
Gyakran feltett kérdések
Marható-e az esztergába befogott munkadarab?
Igen. A mozgatható maróberendezés lehetővé teszi az anyag megmunkálását az eszterga tengelyében is. Az adott művelet kivitelezhetősége a szerszám hozzáférésétől és a munkadarab megfelelő befogásától függ.
Az esztergagép mindkét irányban rendelkezik automatikus előtolással?
Igen, hosszirányú és keresztirányú gépi előtolással is rendelkezik. A hosszirányú előtolás tartománya 0,07–0,4 mm/fordulat, a keresztirányúé 0,02–0,28 mm/fordulat.
Az alapzat és a szorítófej a szállítási csomag részét képezi?
Igen. A szállítási csomag tartalmazza az alapot és egy 160 mm átmérőjű, háromfogós befogópatont belső és külső fogakkal.
Mit jelenínek meg a digitális kijelzők?
A eszterga- és maróorsó fordulatszámát, valamint a marógép csúszkájának lökethosszát jelzik. A fordulatszám-kijelző az orsó sebességének figyelemmel kísérésére szolgál, a lökethossz-kijelző pedig a csúszka mozgásának követésére.
