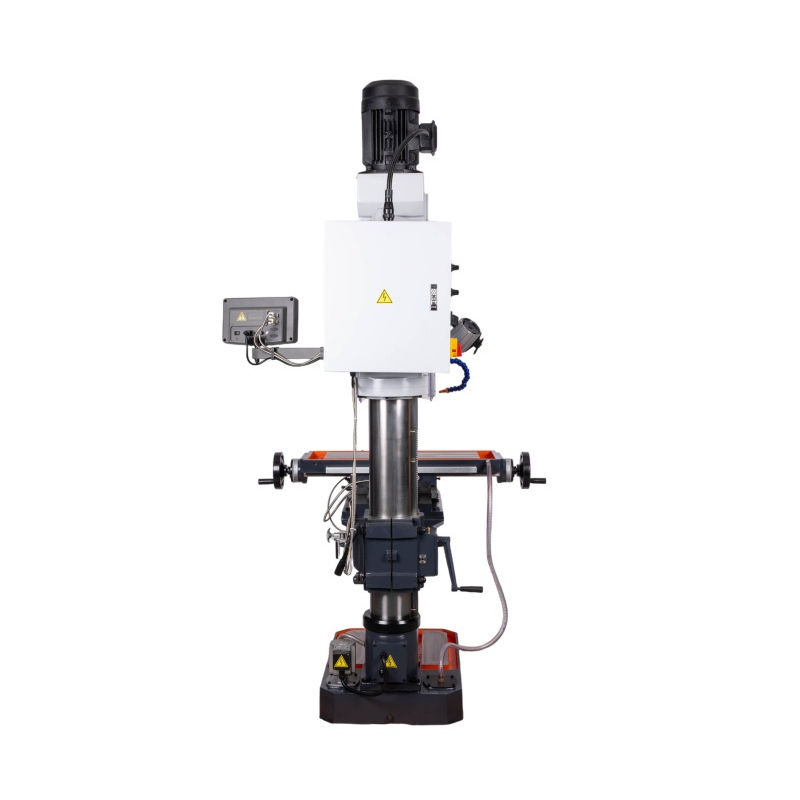

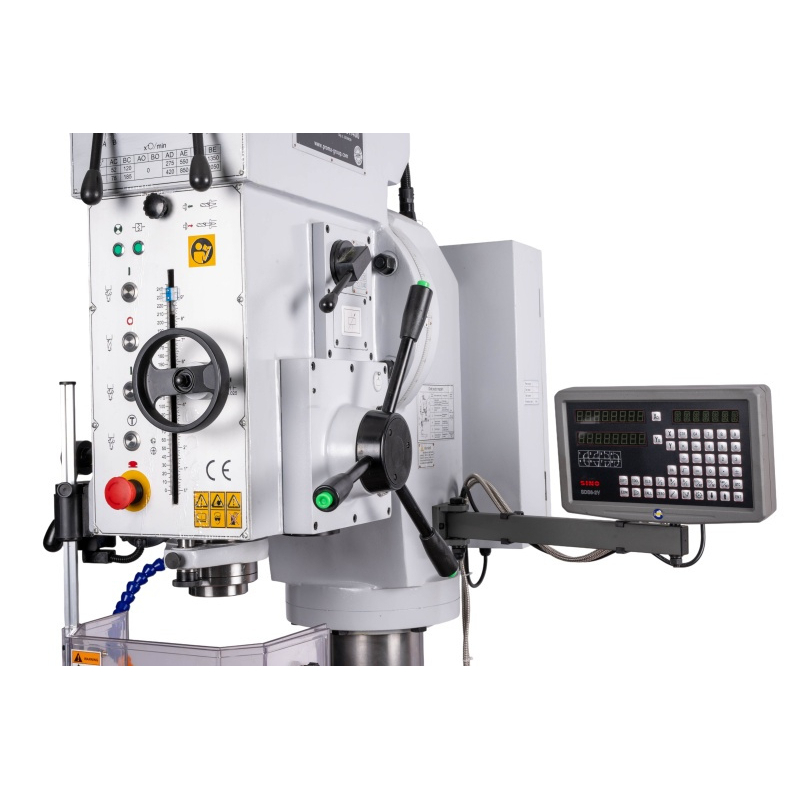

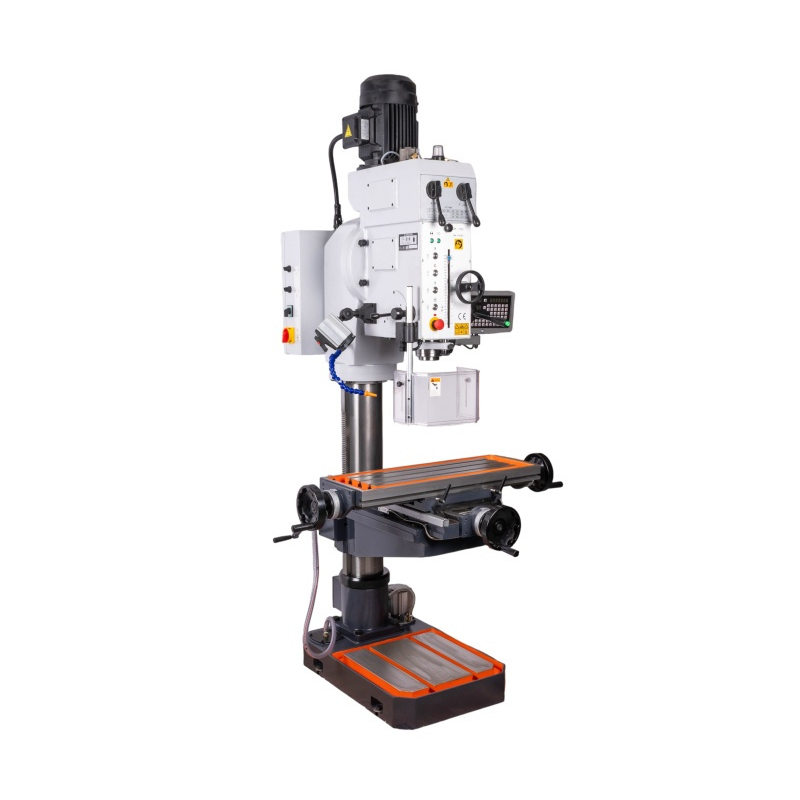

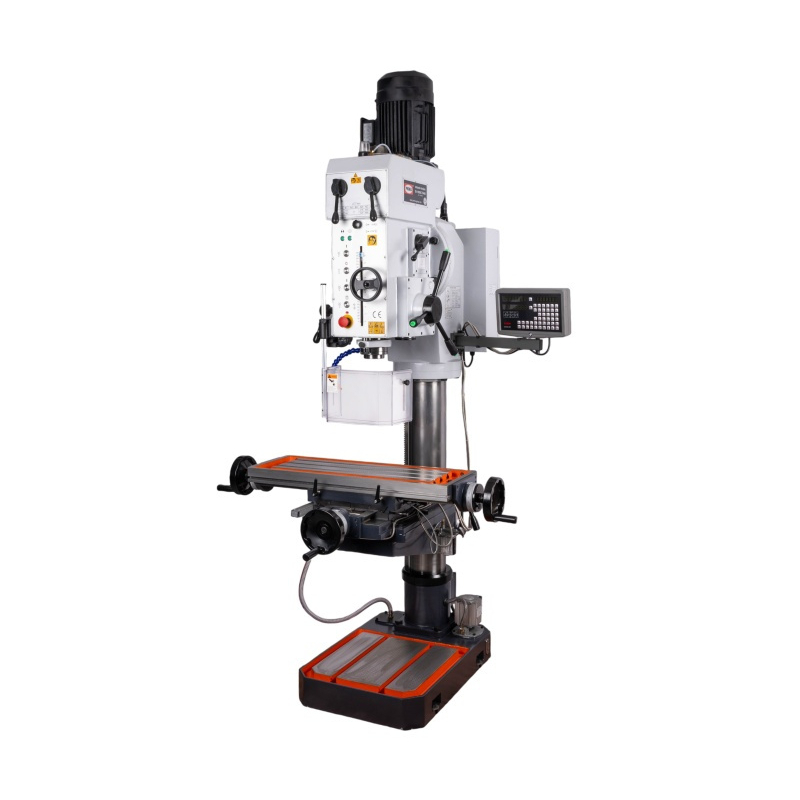

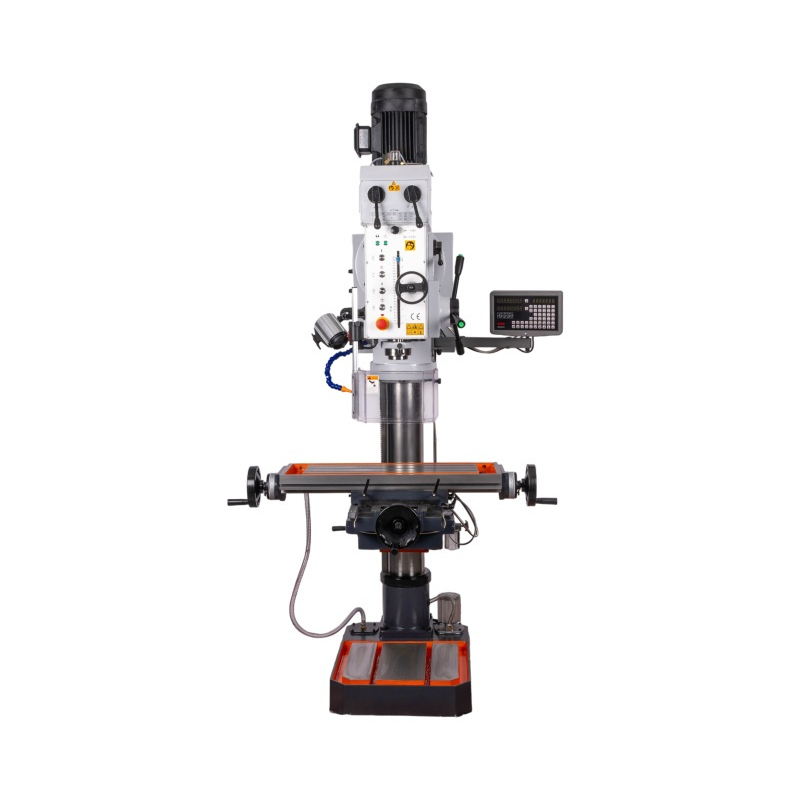

A PROMA SI-1850CT/400 egy hajtóműves oszlopos fúrógép lakatosműhelyek, karbantartó és gyártóüzemek számára, ahol nagyobb furatok fúrására és a munkadarab helyzetének kényelmes beállítására van szükség. Maximális fúrási átmérője acélban 50 mm, öntöttvasban 60 mm. A keresztasztal, a két tengely digitális mérésére szolgáló rendszer és a szár automatikus előtolása az alapfelszereltség részét képezik.
A 2 200 / 2 800 W teljesítményű, kétfokozatú motor mechanikus hajtómű segítségével hajtja meg az orsót. A tizenkét sebességfokozat 52–2 050 fordulat/perc tartományt fed le, így a szerszám átmérőjének, az anyagnak és a végzett műveletnek megfelelően választhatja ki a fordulatszámot. A gép 400 V-os tápfeszültséget igényel.
Keresztasztal a befogott munkadarab pozicionálásához

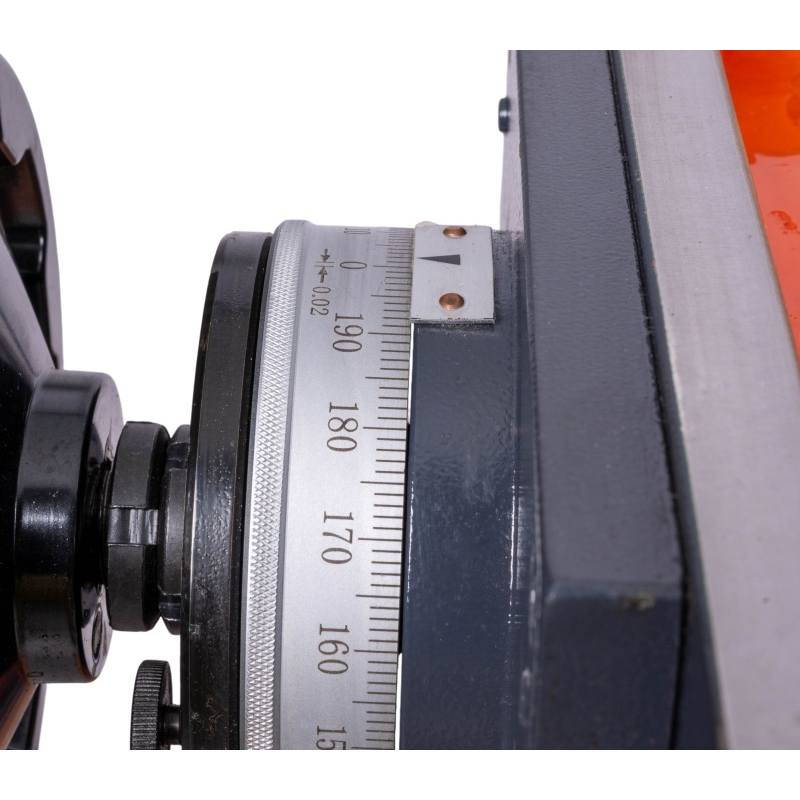

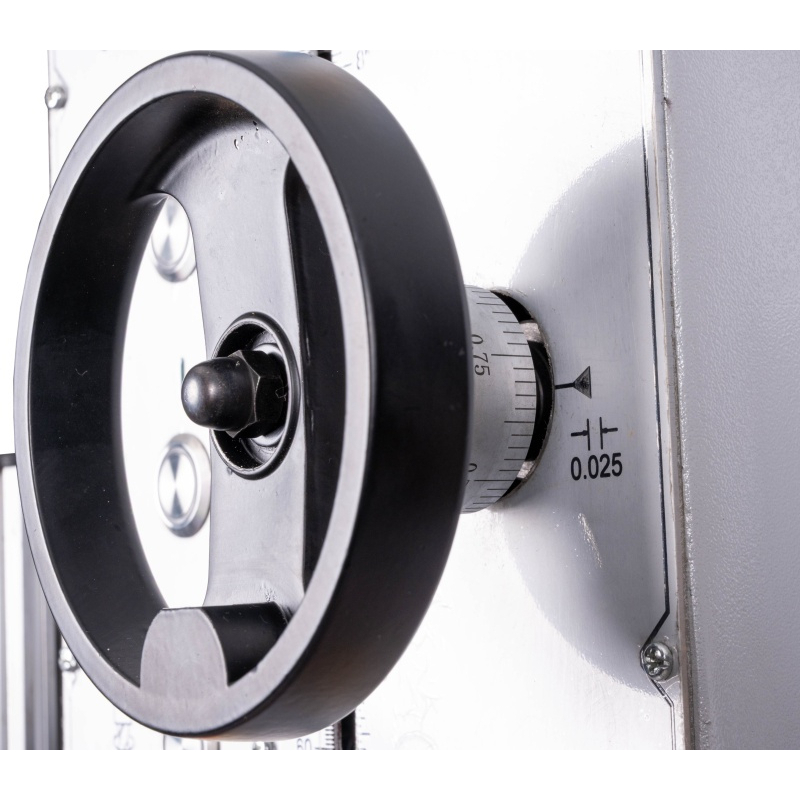

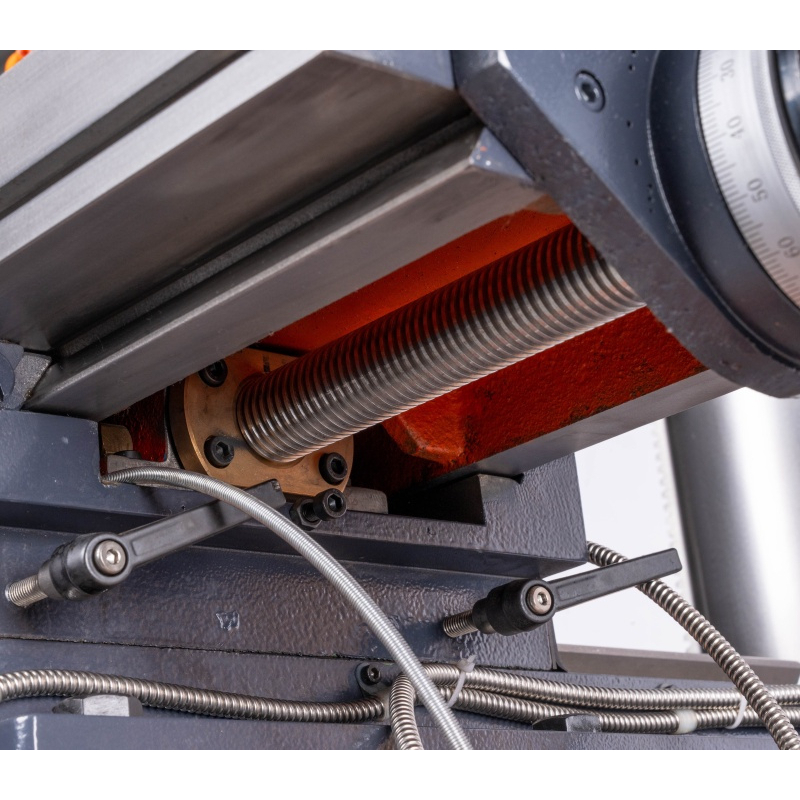

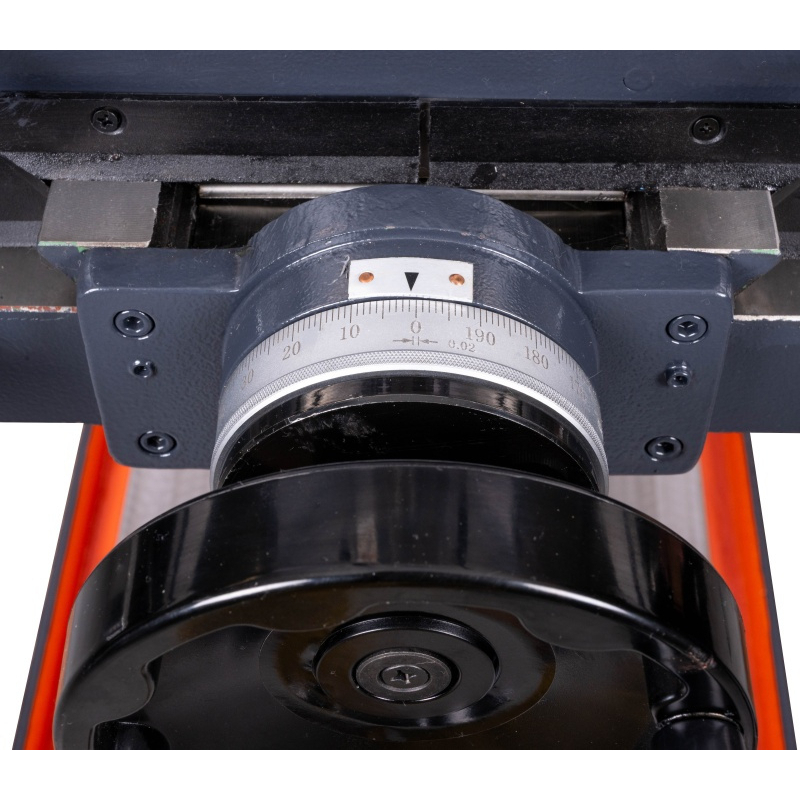

A 800 × 280 mm méretű munkaasztal 410 mm-es hosszirányú és 285 mm-es keresztirányú eltolást tesz lehetővé. Több furat fúrásakor így az asztal elmozdításával változtathatja a munkadarab helyzetét anélkül, hogy minden elmozdításkor fel kellene oldania a befogást. Ezt például több egymást követő furattal rendelkező alkatrészek előkészítésekor fogja értékelni.

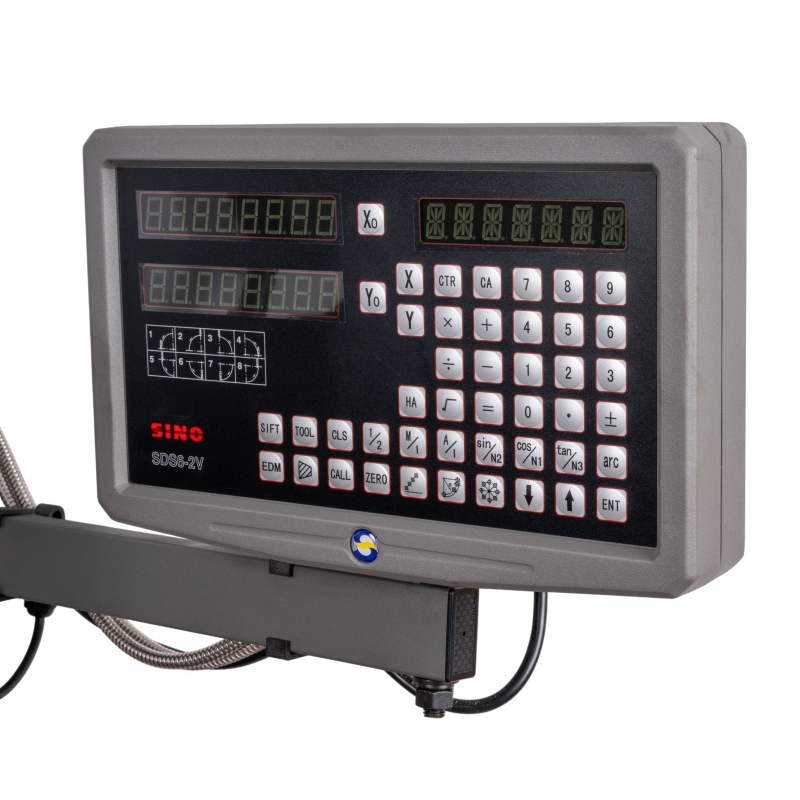

A digitális mérőrendszer két tengelyen jelzi a pozíciót, és megkönnyíti a tájékozódást az egyes megmunkálási pontok közötti áthelyezések során. A 14 mm-es T-hornyok megfelelő satuba vagy befogóeszközök rögzítésére szolgálnak. Kiválasztásukkor vegye figyelembe a teljes szerelvény magasságát is, hogy maradjon elegendő hely a szerszám és a munkadarab számára.
A csőtartó automatikus előtolása és menetvágási ciklus

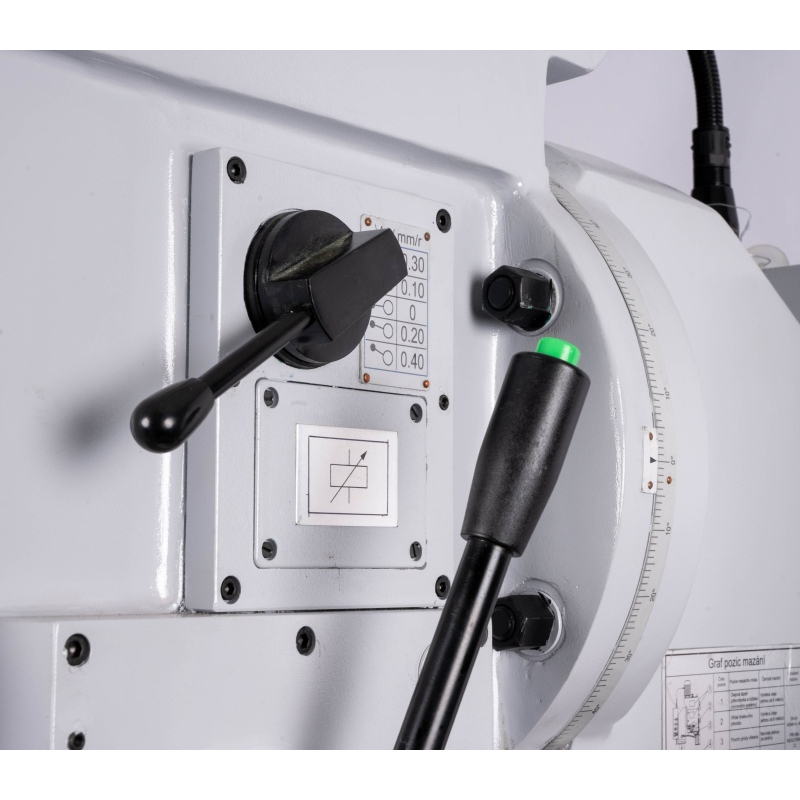

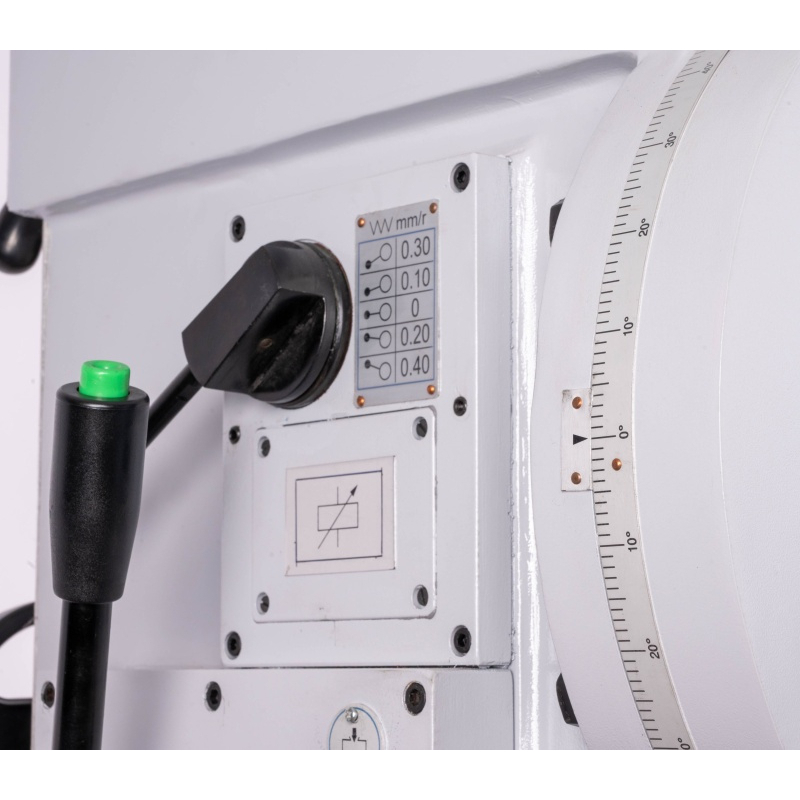

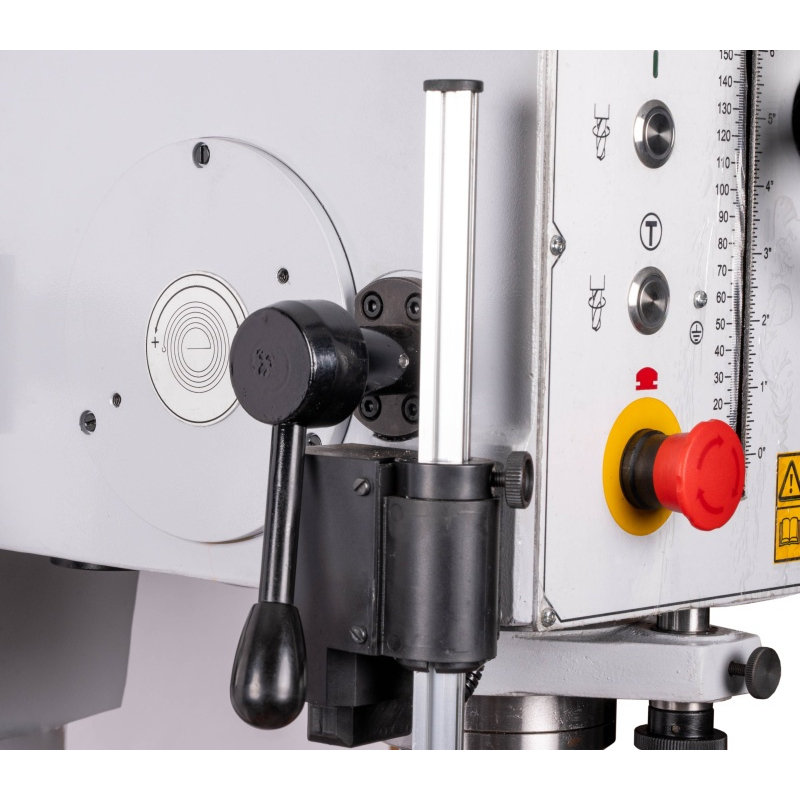

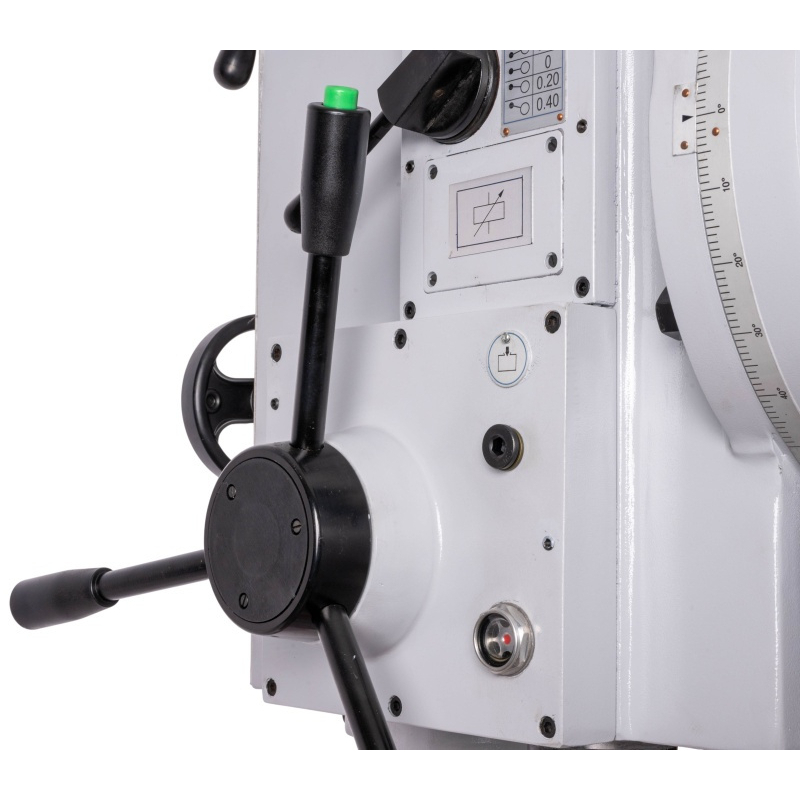

A csőtartó lökethossza 240 mm. A gépi előtolás négy fokozatot kínál, a váltás elektromágneses tengelykapcsolóval történik. Ismételt fúrás esetén ez segít csökkenteni a folyamatos kézi előtolás szükségességét; a konkrét beállítást a szerszám és a vágási körülmények alapján kell kiválasztani.
Menetes furatok készítéséhez a fúrógép menetvágó berendezéssel, valamint jobbra és balra forgó menetvágó funkcióval van felszerelve. Az automatikus szerszámkiadó megkönnyíti a szerszámok cseréjét. A mellékelt kúpos tüskék és átmeneti hüvelyek bővítik a befogási lehetőségeket, míg a fogas befogóhüvely a befogási tartományába eső hengeres szárú szerszámokhoz szolgál.
Munkaterület, hűtés és megvilágítás
A 380 mm-es kinyúlás határozza meg a fúrótengelynek az oszloptól mért hatótávolságát. Az orsó és az asztal közötti maximális távolság 450 mm. Magas alkatrészek megmunkálásához T-hornyokkal ellátott alaplemez használható; az orsó és az alaplemez közötti maximális távolság 1 170 mm.

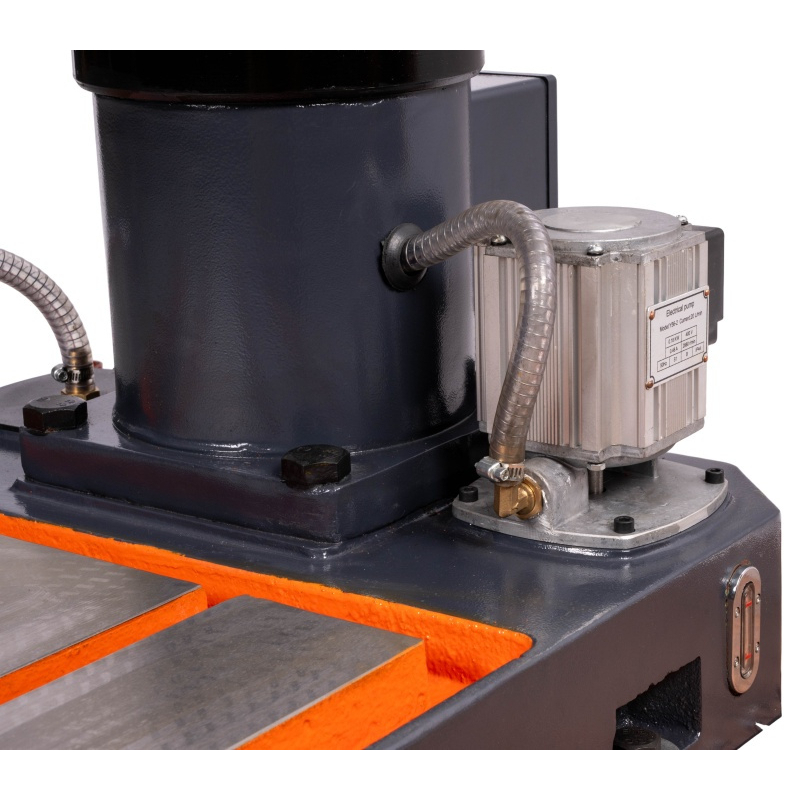

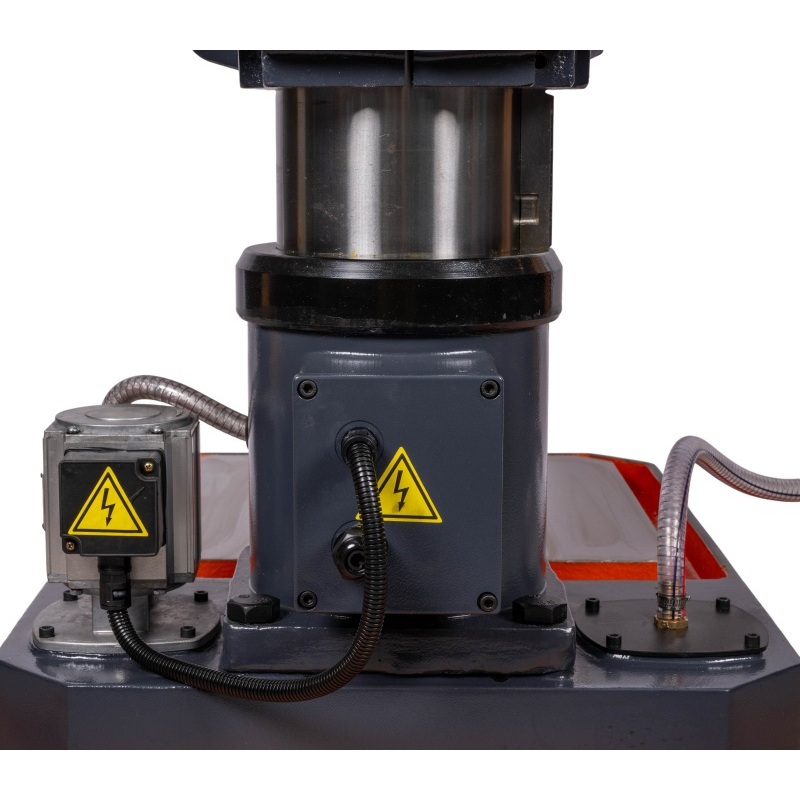

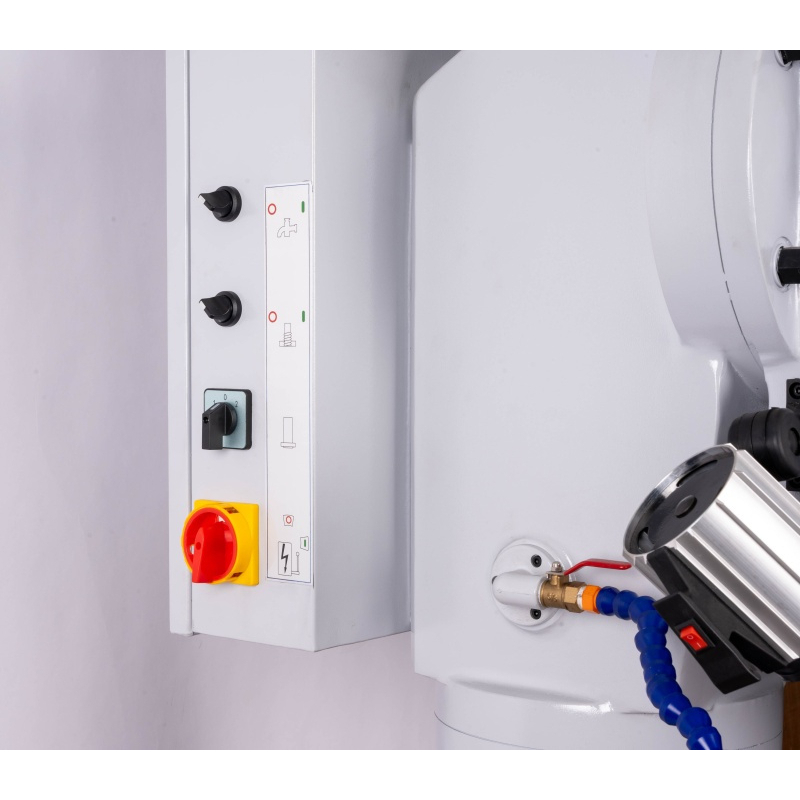

A beépített, szivattyúval ellátott hűtőrendszer a folyadékot a megmunkálási helyre vezeti, az asztalon pedig hornyok biztosítják annak elvezetését. A LED-es világítás javítja a láthatóságot a szerszám beállításakor és a munka ellenőrzése során. A magasságban állítható védőburkolat a munkakörülményekhez igazítható.
Fő előnyök
- A digitális mérővel ellátott keresztasztal megkönnyíti a furatok pozíciójának beállítását.
- A mechanikus hajtómű és a kétfokozatú motor széles körű munkavégzési fordulatszám-választékot biztosít.
- A szár gépi előtolása segíti az ismételt fúrási műveleteket.
- A menetvágó berendezés kiterjeszti a gép felhasználási lehetőségeit menetes furatok készítése során.
- A hűtés, a világítás és a szerszámkiadó már az alapfelszereltség része.

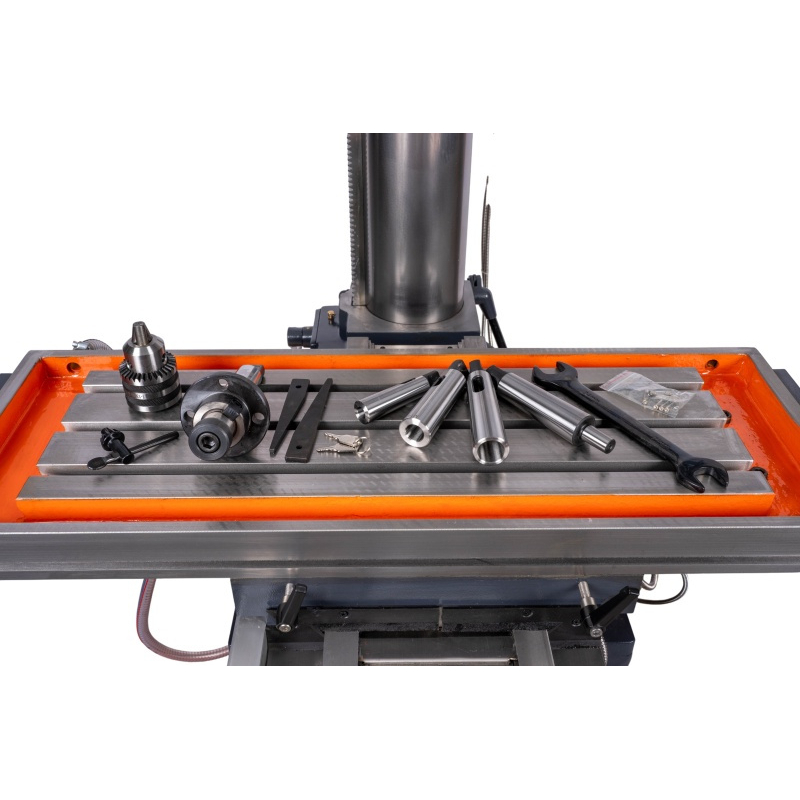

A szállítmány tartalma
A fúrógépet a következő felszereléssel és tartozékokkal szállítjuk:
- kéttengelyes digitális mérő rendszer kijelzővel,
- fogazott tokmány 1–13 mm / B16,
- MK4 / B16 kúpos szorítócsap,
- MK4 / MK3, MK4 / MK2 és MK3 / MK1 átmeneti hüvelyek,
- MK4 / 27 mm kombinált befogócsap,
- hűtőberendezés,
- elektromágneses orsó-eltolás és menetvágó berendezés,
- automatikus szerszámkivétel,
- LED-es munkavilágítás és magasságban állítható védőburkolat,
- kezdeti olajfeltöltés,
- szerviz- és kezelőszerszámok.
Opcionális kiegészítőként megfelelő gépi satupad és egyéb rögzítőeszközök is beszerezhetők a megmunkálandó alkatrészek alakjának és méreteinek megfelelően.
Műszaki adatok
| Tápfeszültség | 400 V |
|---|---|
| Motor teljesítmény S1, 100 % | 2 200 / 2 800 W |
| A motor fordulatszám-tartománya | 2 |
| Orsó fordulatszáma | 52–2 050 ford./perc |
| Az orsó sebességfokozatainak száma | 12 |
| Maximális fúrási átmérő acélban | 50 mm |
| Maximális fúrási átmérő öntöttvasban | 60 mm |
| Kinyúlás | 380 mm |
| Maximális orsó–asztal távolság | 450 mm |
| Maximális távolság az orsó és az alaplap között | 1 170 mm |
| A cső emelése | 240 mm |
| Az automatikus csúszószár-előtolás fokozatainak száma | 4 |
| A munkapad méretei | 800 × 280 mm |
| Az asztal T-hornyainak mérete | 14 mm |
| Az asztal hosszirányú elmozdulása | 410 mm |
| Az asztal keresztirányú elmozdulása | 285 mm |
| Oszlop átmérője | 160 mm |
| A csőn mért futási pontosság | ≤ 0,02 mm |
| A gép tömege | 850 kg |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
A munkaterület előkészítése
A telepítés előtt gondoskodjon a nehéz gép szállításáról és felállításáról, a megfelelő aljzatról, valamint a 400 V-os hálózatra való szakszerű csatlakozásról. A fúrógép körül hagyjon helyet a keresztasztal teljes mozgásához, az alkatrészek kezeléséhez és a szervizeléshez. A munkaterületet a konkrét szorítóval, munkadarabbal és szerszámmal együtt mérje fel, ne csak az asztal mérete alapján.
További kiviteleket a következő kategóriában talál: gépi fúrógépek. Tekintse meg a PROMA márka egyéb gépeit is. A munkatartományok és a felszereltség összehasonlításában segítséget nyújt a „Hogyan válasszuk ki a gépi fúrógépet?” című útmutató.
Gyakran feltett kérdések
Hogyan lehet 50 mm-es lyukakat fúrni, ha a tokmány tartománya csak 1–13 mm?
A tokmány tartománya a befogott hengeres szár átmérőjét jelöli. A nagyobb fúrókhoz megfelelő kúpos befogás szükséges. A gép maximális fúrási kapacitása és a mellékelt tokmány befogási tartománya két különböző adat.
A digitális mérőrendszer a szállítási csomag része?
Igen. A fúrógép kéttengelyes digitális pozíciómérővel és kijelzővel kerül szállításra.
A gép rendelkezik menetvágó és hűtőberendezéssel?
Igen. A menetvágó berendezés és a szivattyús hűtőrendszer is az alapfelszereltség része.
A keresztasztalnak köszönhetően a fúrógép marógépként is használható?
A keresztasztal a munkadarab pozicionálására szolgál. A maráshoz kifejezetten engedélyezettnek kell lennie a gép használatának, és a szerszámot megfelelően rögzíteni kell; az asztal kialakítása önmagában nem biztosítja ezt a lehetőséget.
