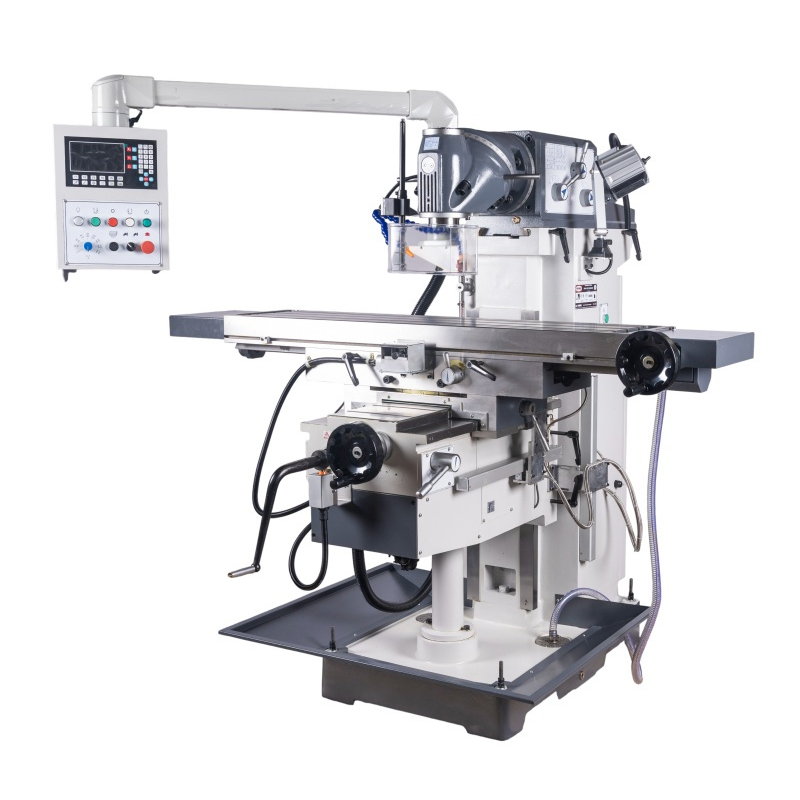

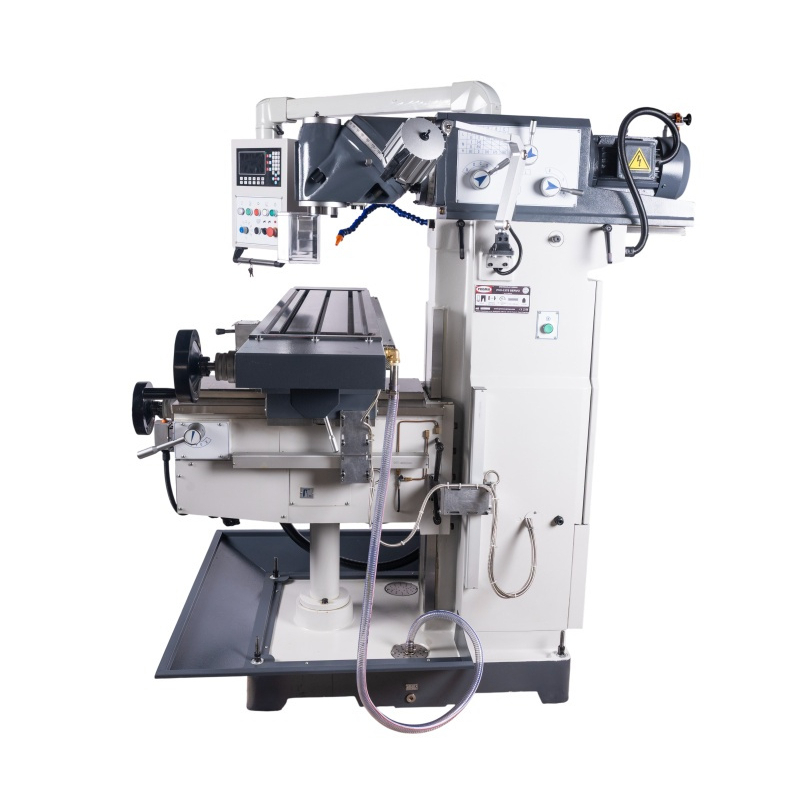

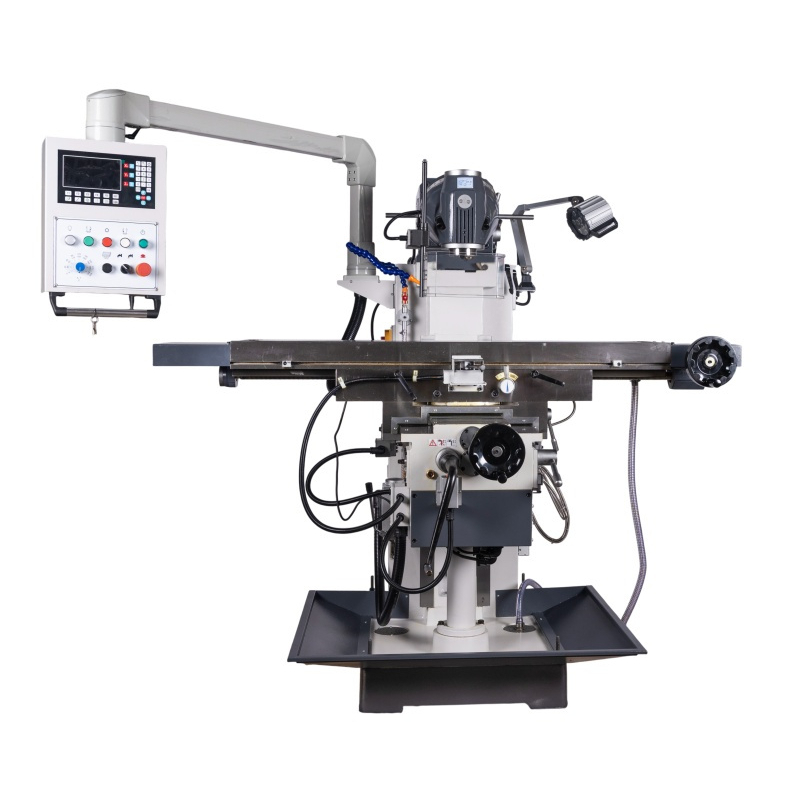

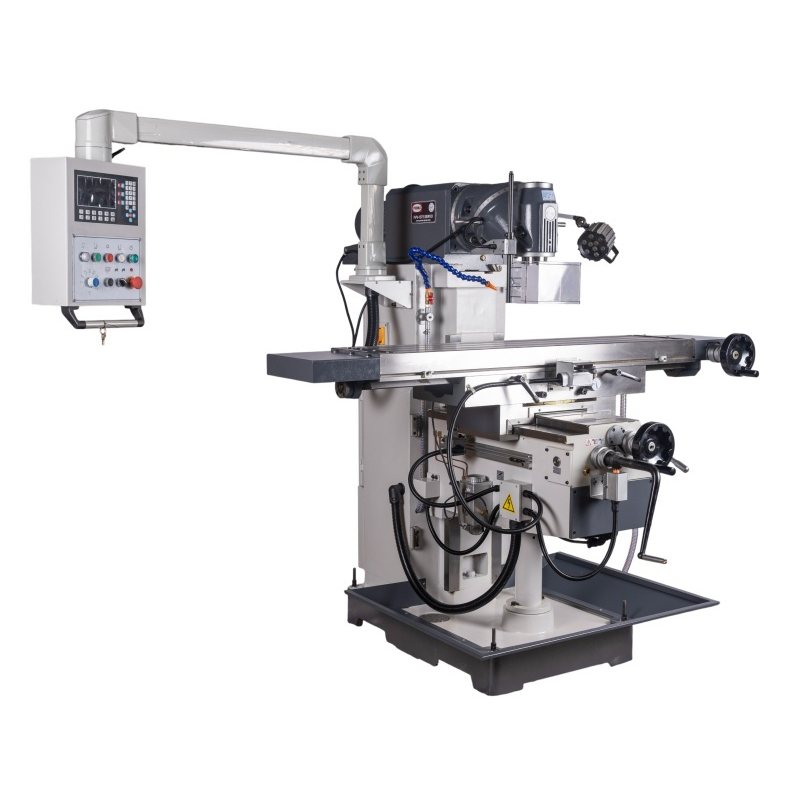

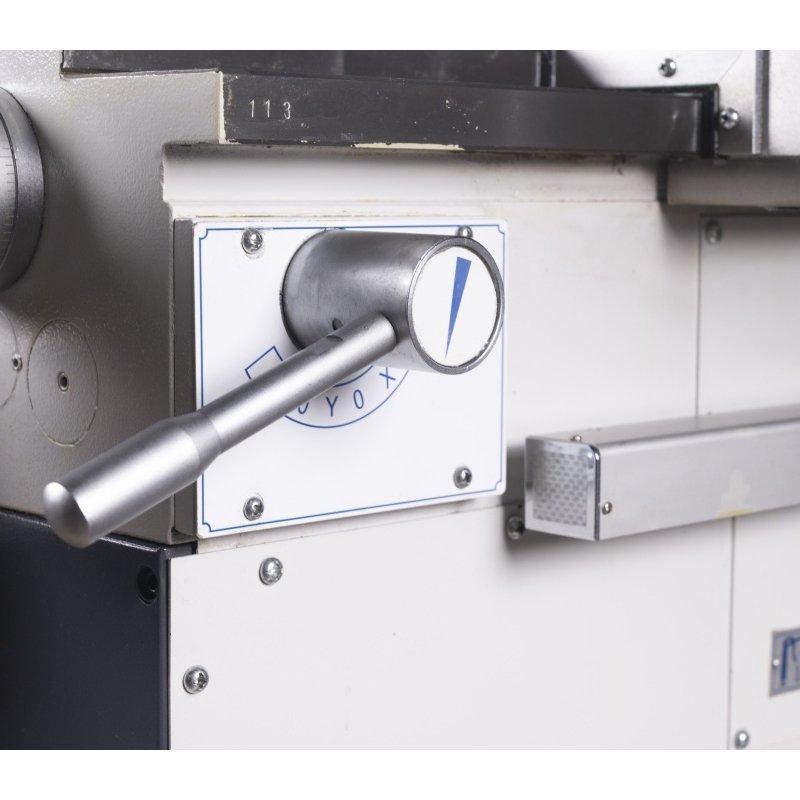

FVV-1375 Servo - Univerzális marógép

A PROMA FVV-1375 Servo egy univerzális marógép acél, öntöttvas és nemvasfémek megmunkálásához. Ötvözi a masszív öntöttvas szerkezetet, állítható marófejet, valamint a gépi előtolásokat és gyorselőtolásokat is biztosítja mindhárom tengelyen. Szerszámgyárakban, karbantartási és gyártóüzemekben alkalmazható különféle alkatrészek megmunkálásához.

A főmotor teljesítménye 3 kW, az orsó pedig 11 sebességfokozatot kínál 45–1 660 ford./perc tartományban. Az 1 370 × 300 mm méretű keresztasztal akár 300 kg terhelést is. Az 1 000 mm-es hosszirányú elmozdulás helyet biztosít hosszabb felületek megmunkálásához, míg az X, Y és Z tengelyek digitális mérésére szolgáló rendszer megkönnyíti a beállítást és a pozíció nyomon követését.

Univerzális felhasználás gyártás és javítás során

Az FVV-1375 Servo gépet síkfelületek, hornyok, beépítések és egyéb gépalkatrészek megmunkálásához használhatja. Alkalmas olyan munkahelyekre, ahol a munkadarabok méretei és a megrendelések jellege változik: az egyes alkatrészek megmunkálásától a sablonok gyártásáig. Az eredmény szempontjából a gép beállítása mellett döntő fontosságú a megfelelő marószerszám kiválasztása és a munkadarab szilárd rögzítése is.

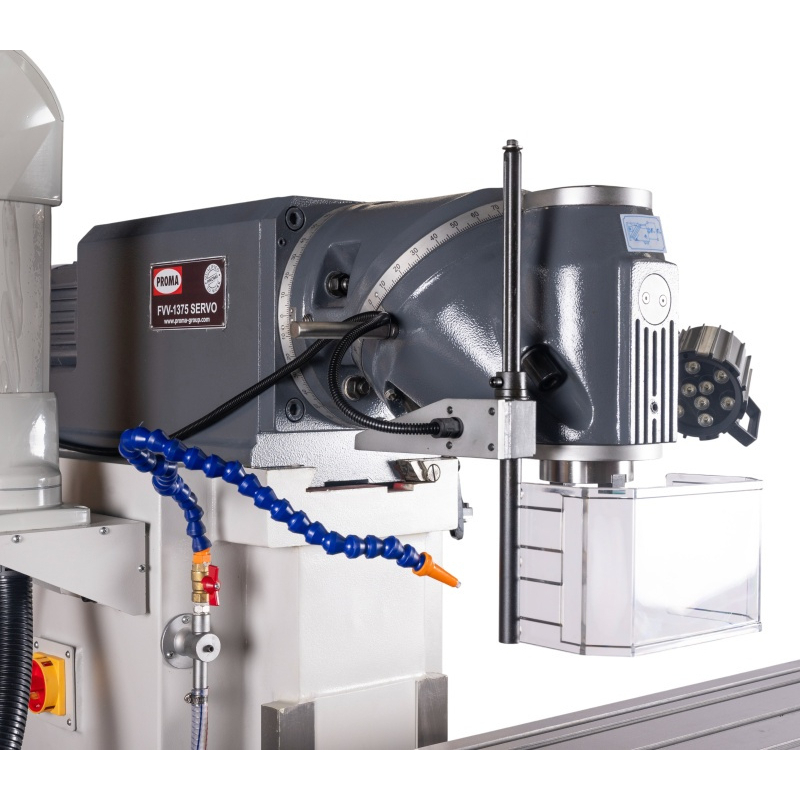

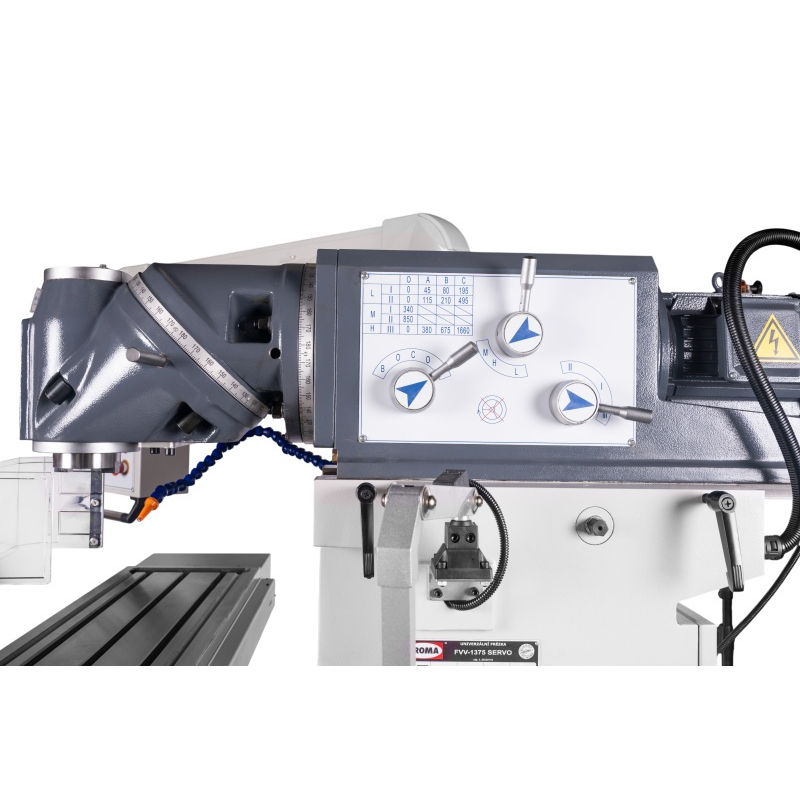

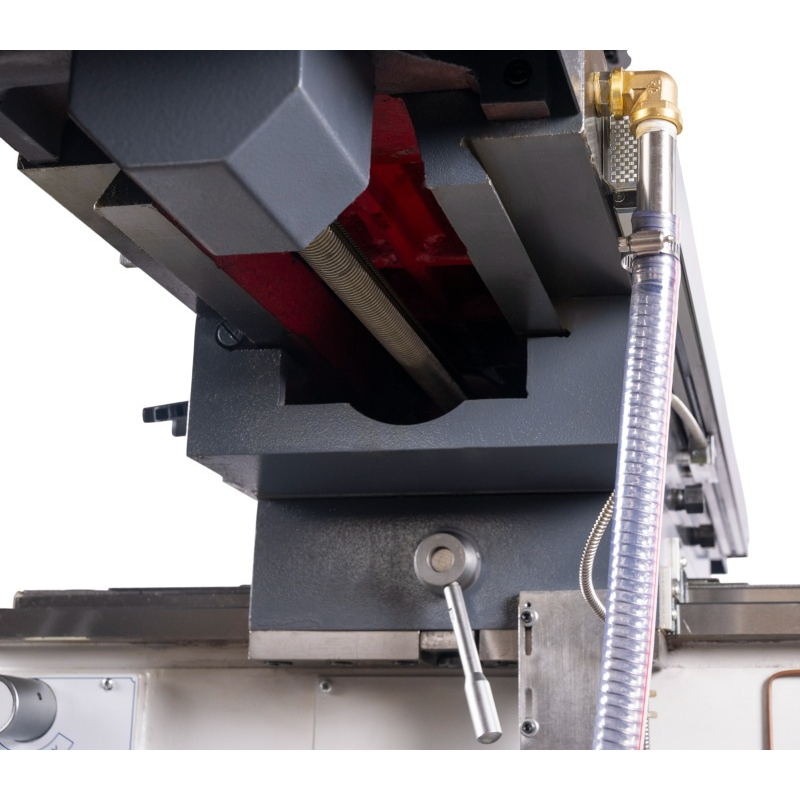

A 360°-ban forgatható marófej és az állítható felső kar bővítik a szerszám hozzáférési lehetőségeit a megmunkált felülethez. A fej helyzetének megváltoztatását akkor érdemes kihasználni, amikor a szerszám irányát az adott művelethez kell igazítani. A munkaterület állítható geometriája különösen praktikus különböző alakú alkatrészek megmunkálásakor.

Háromtengelyes szervo-előtolás

; ;

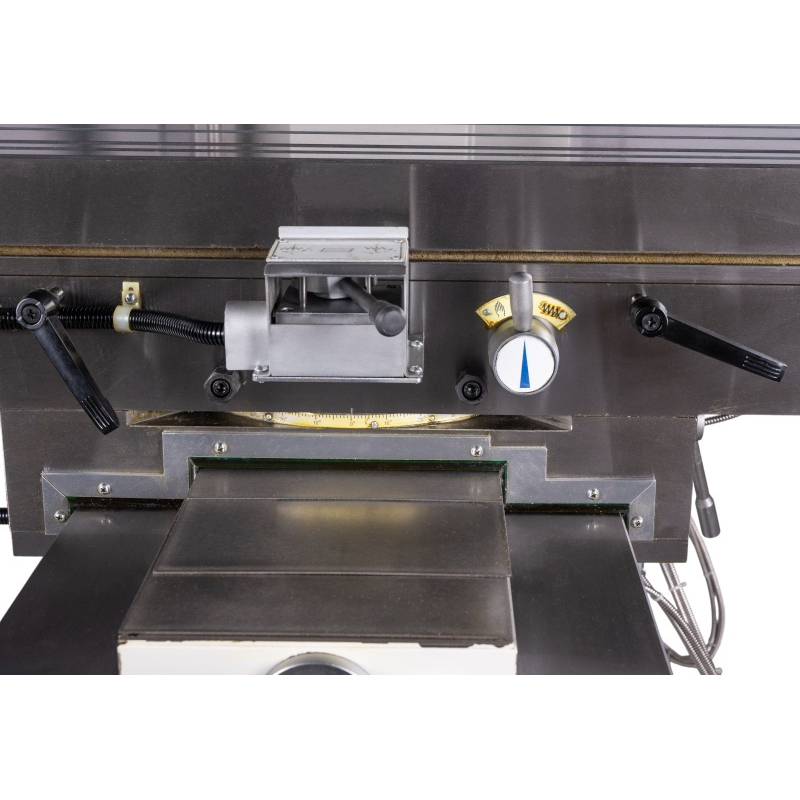

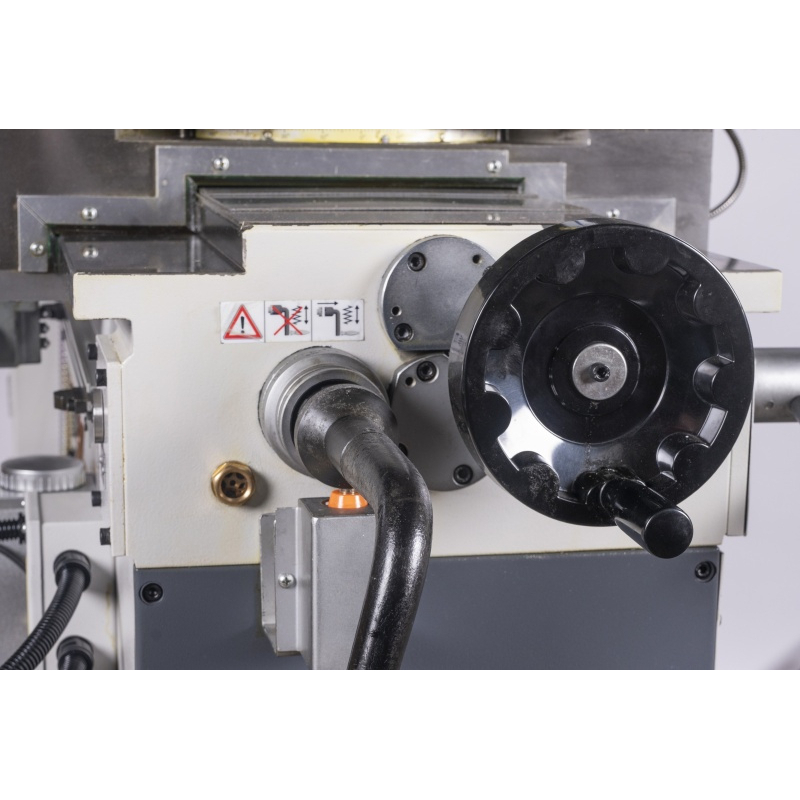

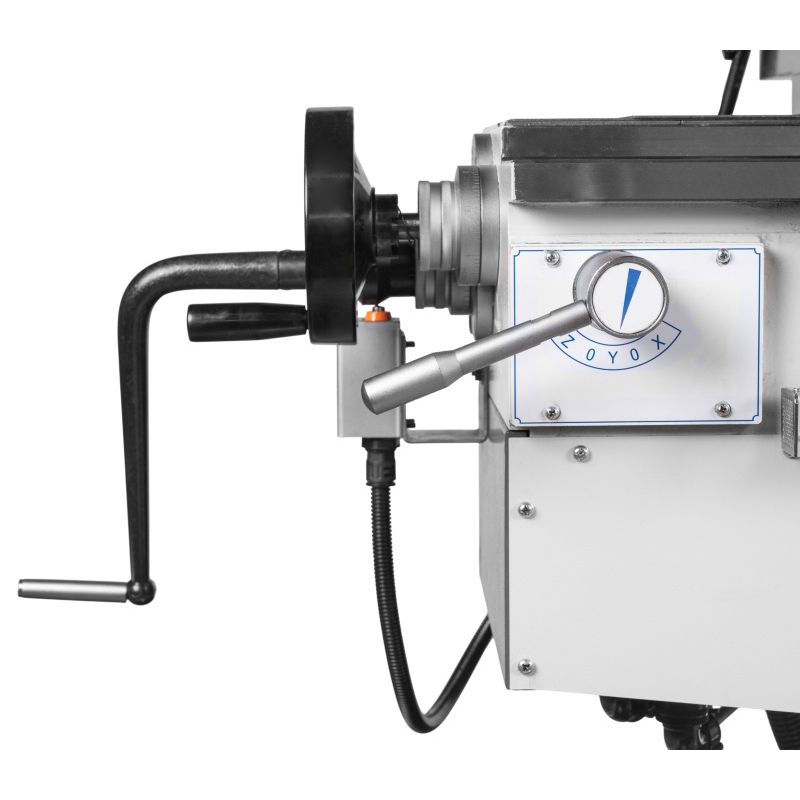

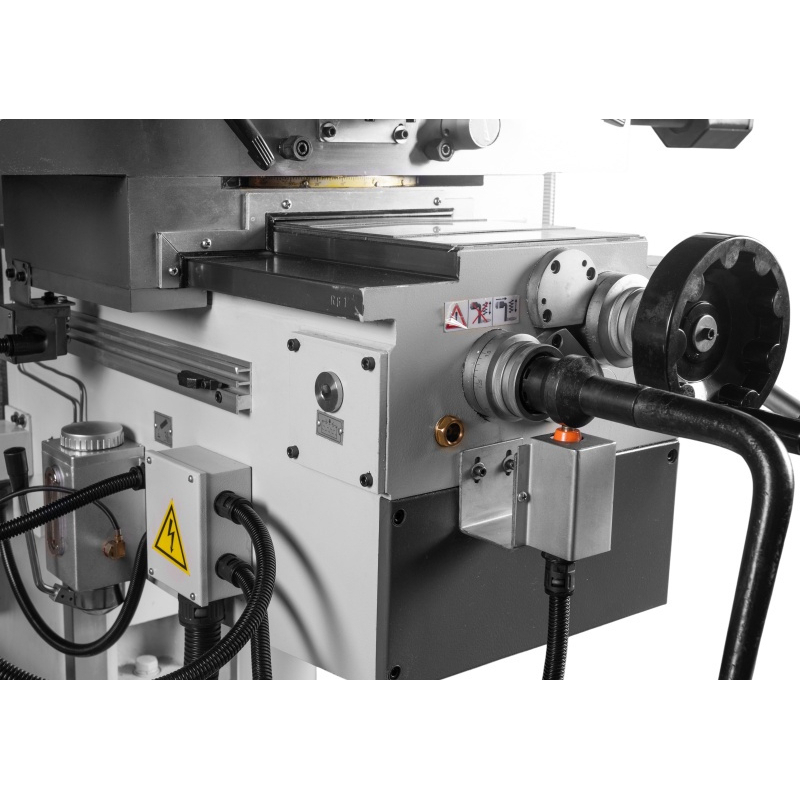

; Az előtolási hajtás 1,5 kWteljesítményű szervomotorral működik, 10 Nm nyomatékkal. A gép mozgása hosszirányban, keresztirányban és függőlegesen is elérhető, így a kezelőnek nem kell a teljes munkahozamot a vezérlőgombok kézi forgatásával biztosítania. A hosszirányú elmozdulás vezérlője az asztal elülső oldalán található.

Az X és Y tengelyeken a munkamozgások 30–830 mm/perc, a függőleges mozgás pedig 23–625 mm/perc tartományban állítható be. A vágási területen kívüli mozgásokhoz gyorsmozgások szolgálnak. A munkamozgás és a gyorsmozgás elkülönítése segít csökkenteni az egyes megmunkálási szakaszok közötti átálláshoz szükséges időt.

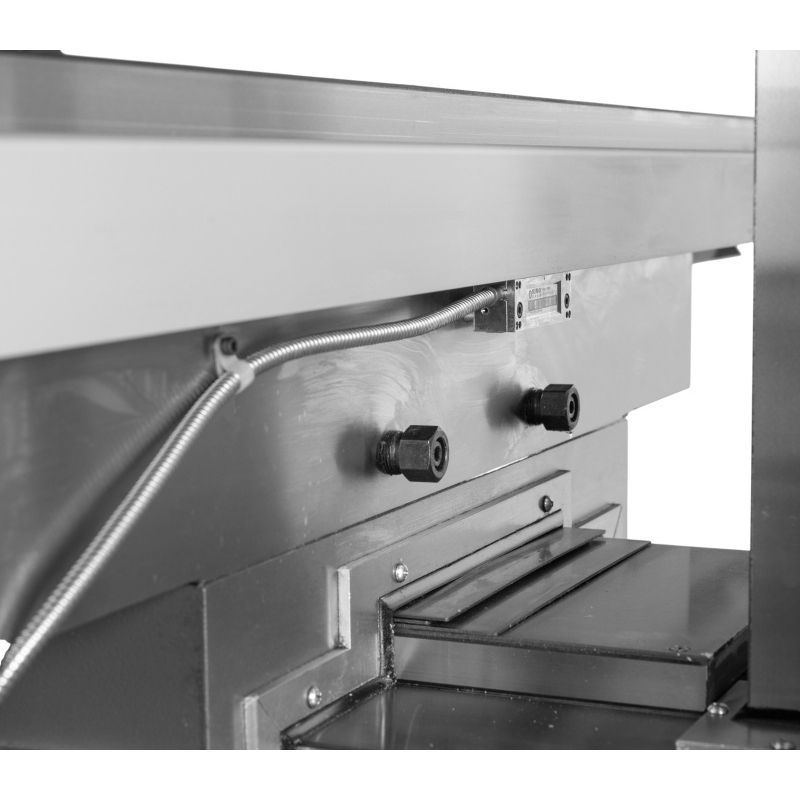

A három tengely digitális mérésével áttekinthető képet kapunk a pozícióról a méretek beállításakor és a munkaterületre való visszatéréskor. A forgatható vezérlőpanel a kezelő helyzetéhez igazítható. Ezt a felszereltséget különösen azoknál a megrendeléseknél fogja értékelni, amelyek gyakori beállítási változtatásokat, illetve több felület fokozatos megmunkálását igénylik.

Munkapad és hasznosítható tér

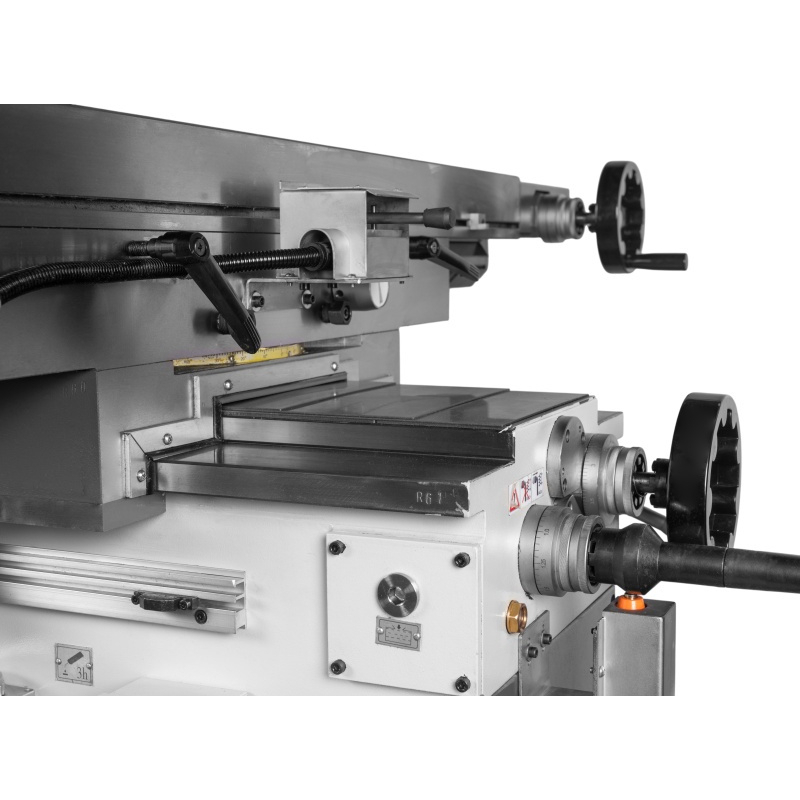

A keresztasztal 14 mm-es T-hornyokkalvan felszerelve, amelyek alkalmas rögzítőelemek befogására szolgálnak. A csúszási távolságok: 1 000 mm az X tengelyen, 360 mm az Y tengelyen és 400 mm a Z tengelyen. A megbízás tervezésekor ezért ne csak az asztallap méreteit vegye figyelembe, hanem a szerszámnak a munkadarabhoz viszonyított szükséges mozgási útját is.

Az orsó és az asztal közötti függőleges távolság 210–805 mm tartományban állítható be. 210–805 mm. Ebbe a térbe be kell férnie a munkadarabnak, a befogószerkezetnek és a szerszámnak a tartóval együtt. Az asztal maximális terhelése, 300 kg, a teljes megtámasztott szerelvényre vonatkozik, tehát beleértve a használt satut vagy egyéb befogóelemeket is.

Masszív szerkezet, kenés és hűtés

Az öntöttvas alap stabil támaszt nyújt a gépnek. A nagyméretű, derékszögű, csiszolt X- és Y-tengelyes vezetékek biztosítják a merevséget az asztal mozgása során. A hajtómű csiszolt fogaskerekeket használ, amelyek olajfürdőben működnek.

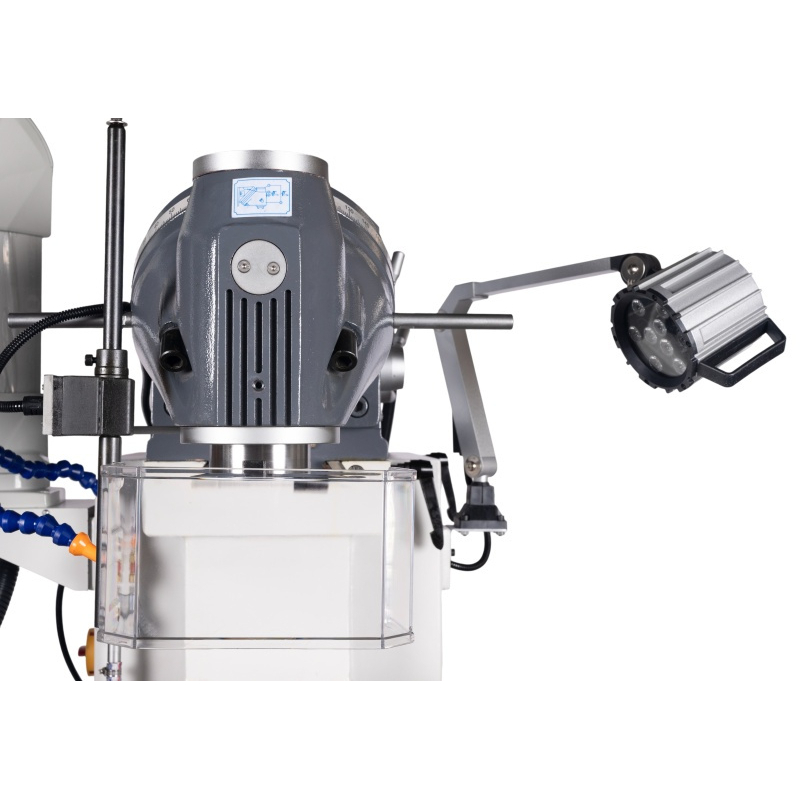

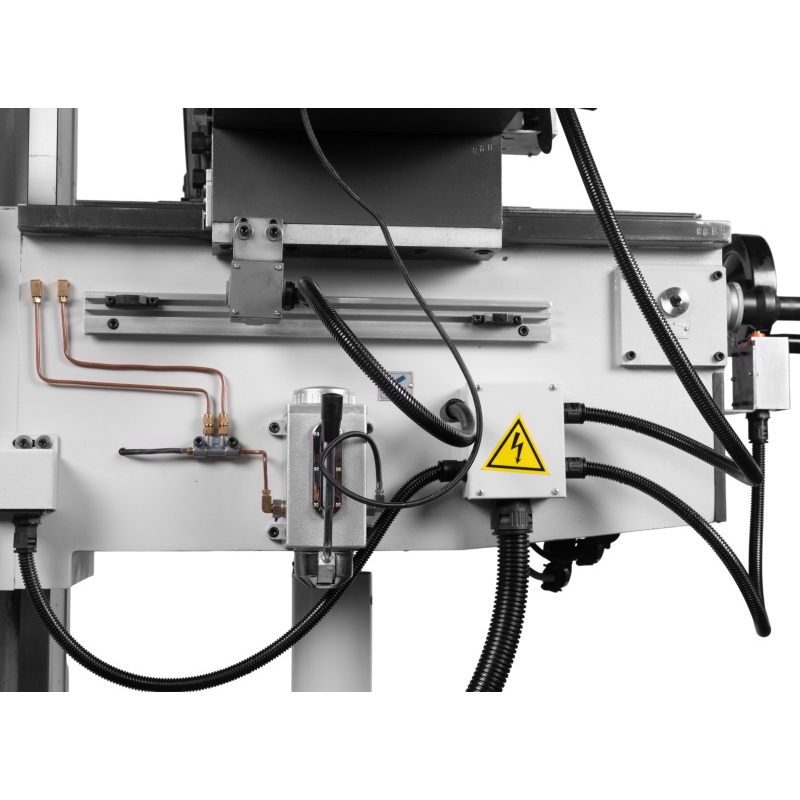

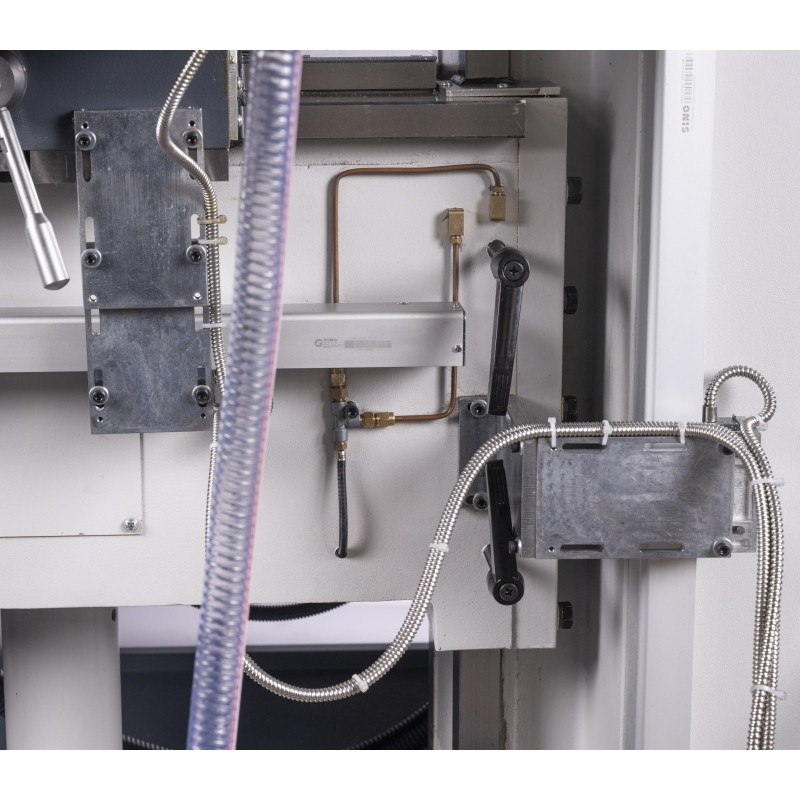

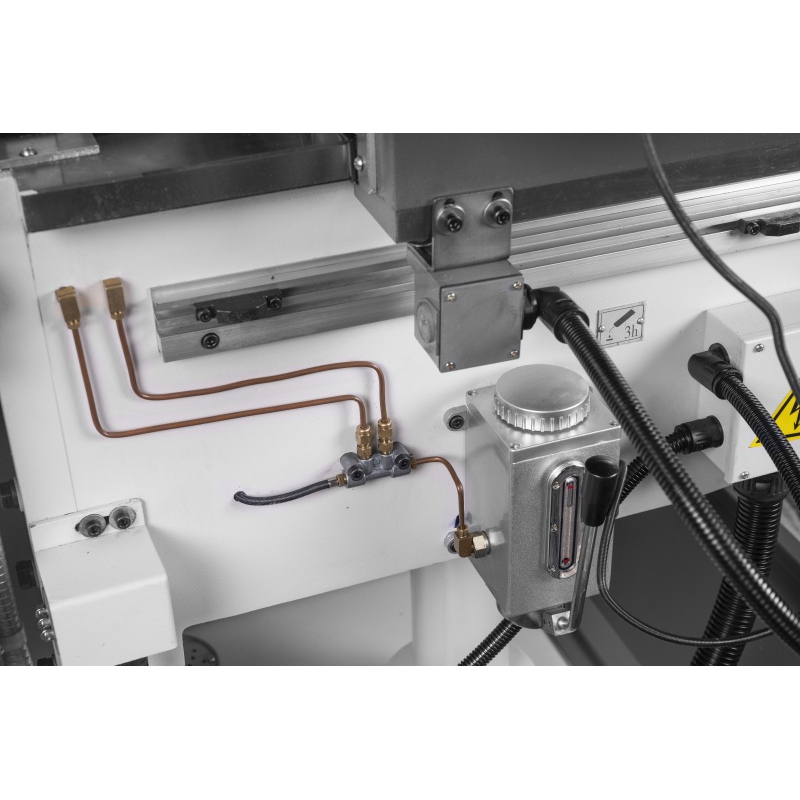

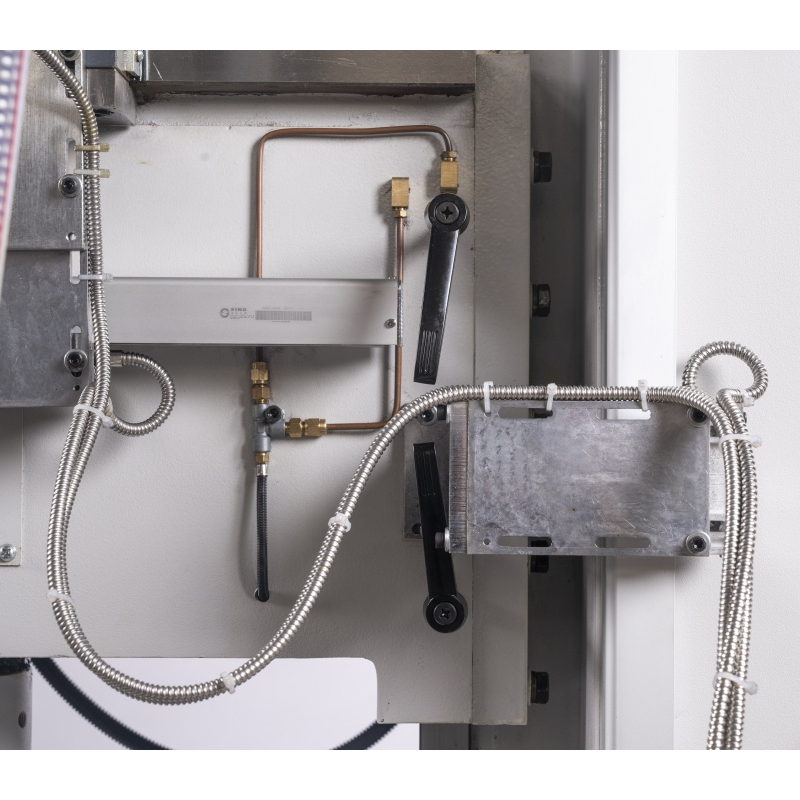

A gép részét képezi a vezetőfelületek központi kenése, amely a kenést egy közös rendszerbe összpontosítja. A 25 l/min áramlású hűtőrendszert egy hűtőfolyadék-tartály egészíti ki. Az LED-es munkaterületi világítás segít áttekinthetővé tenni a megmunkálási területet, a védőburkolatok pedig elválasztják a munkaterületet.

Fő előnyök

• X, Y és Z tengelyű gépi elmozdulások a munkadarab vezetéséhez hosszanti, keresztirányú és függőleges mozgások során.
• Gyorselőrehaladás három tengelyen a munkapozíciók közötti áthelyezéshez.
• Háromtengelyes digitális mérés a pozíció beállításának áttekinthetőbbé tétele érdekében.
• 1 370 × 300 mm-es asztal T-hornyokkal és 1 000 mm-es hosszirányú elmozdulással.
• Forgatható marófej és állítható kar, a gépnek a tervezett művelethez való igazításához.
• Hűtés, központi kenés és LED-es világítás az alapfelszereltség részeként.

A szállítási tartalom és az alapfelszereltség

• PROMA FVV-1375 Servo univerzális marógép.
• Digitális mérés az X, Y és Z tengelyeken.
• Gépmozgások és gyorsmozgások mindhárom tengelyen.
• M16-os rögzítőcsavar az orsóban.
• ISO40/MK4, ISO40/MK3 és ISO40/MK2 átmeneti adapterek.
• Hűtőrendszer és hűtőfolyadék-tartály.
• Központi kenés az X, Y és Z tengelyeken.
• LED-es munkaterületi világítás és védőburkolatok.

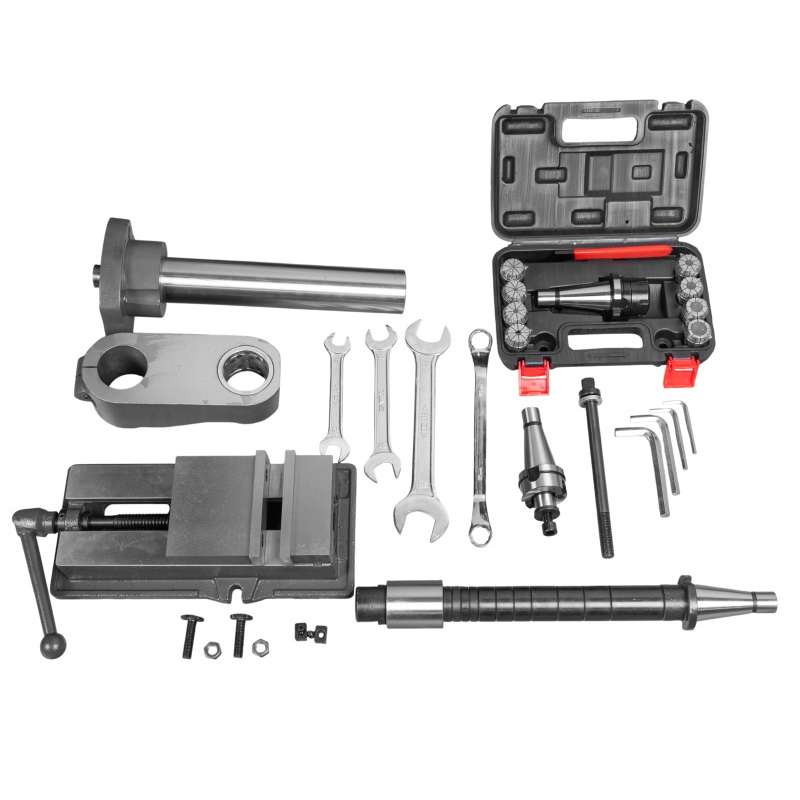

• Szerviz- és kezelőszerszámok.

Opcionálisan kiegészíthető marószerszámokkal, szorítóbilincsekkel, fúrófejjel, daraboló berendezéssel vagy forgó asztallal. Ezeket a tételeket a tervezett munkának megfelelően külön kell megrendelni. A felszerelés összeállításakor vegye figyelembe a befogási méreteket és azt a helyet, amelyet a kiegészítők foglalnak el a munkapad felett.

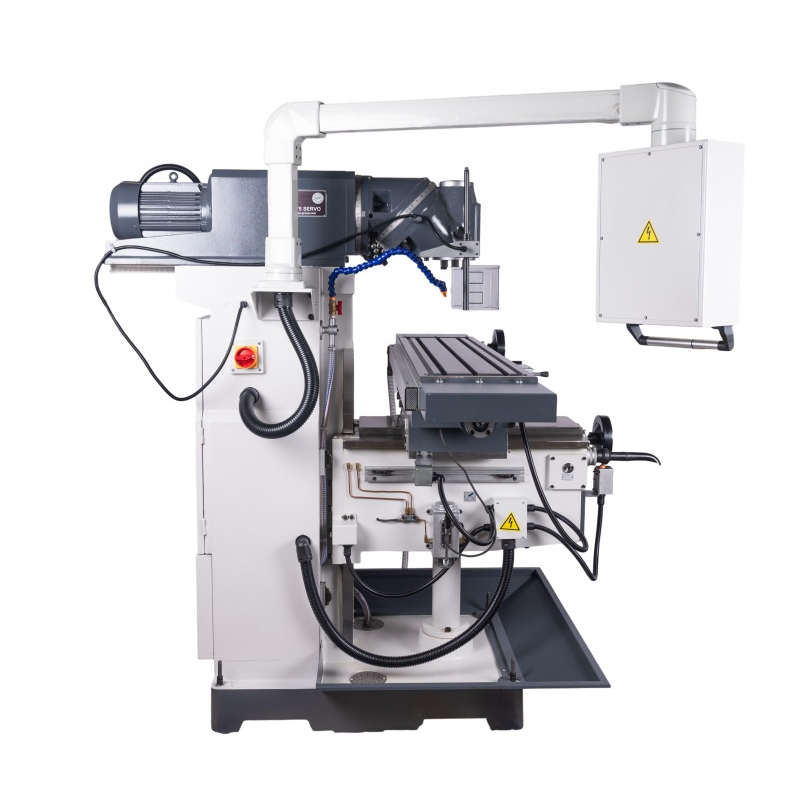

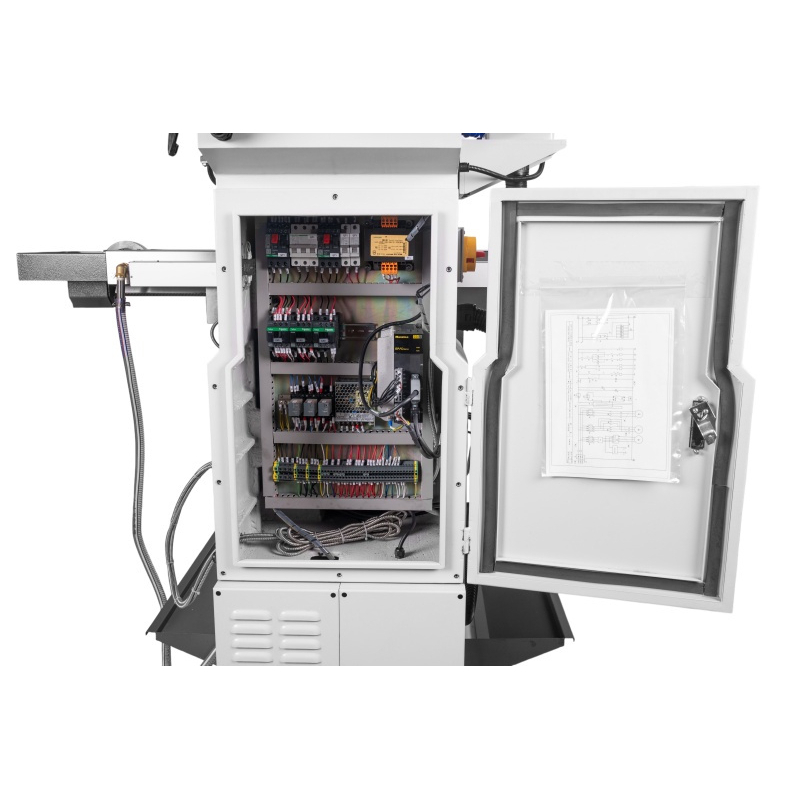

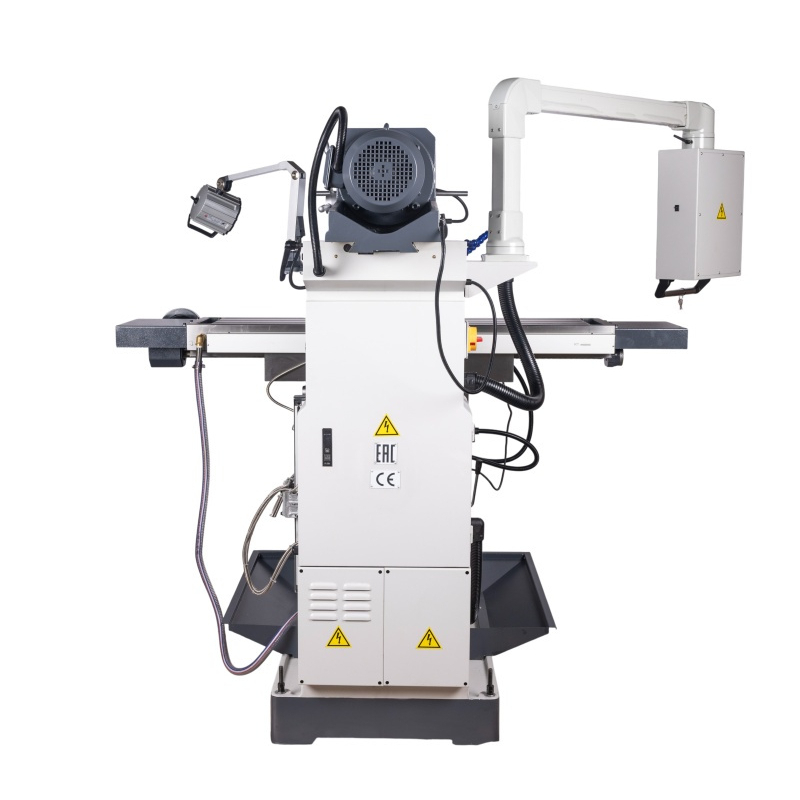

Fotók a PROMA FVV-1375 Servo marógépről
