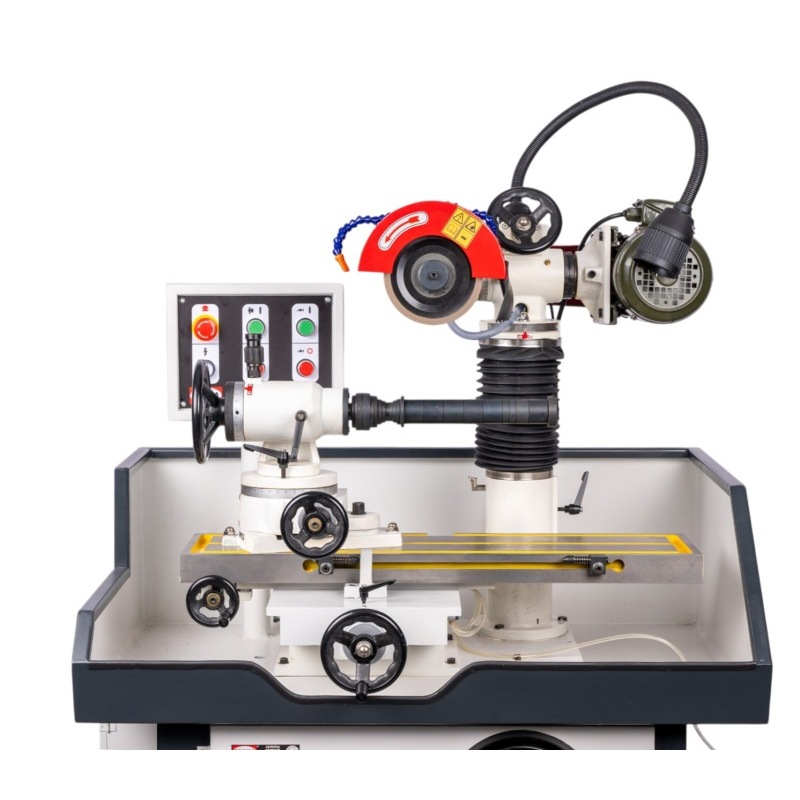

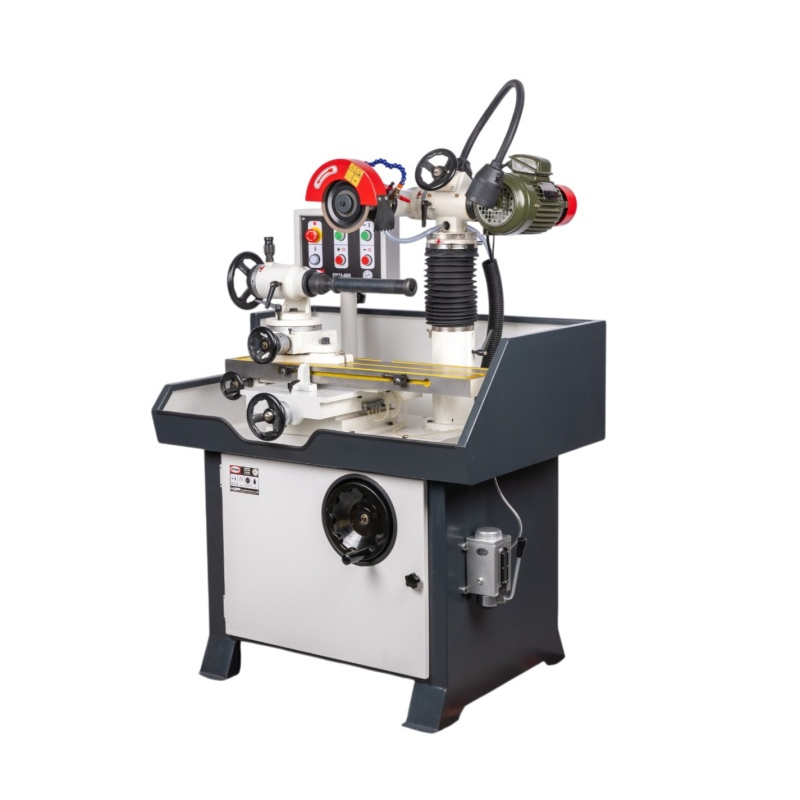

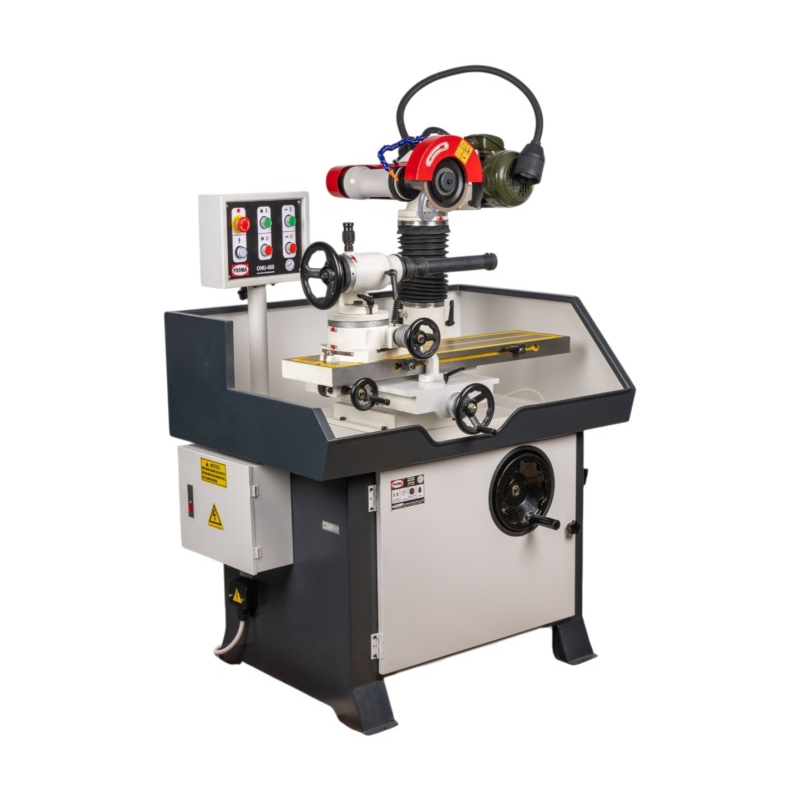

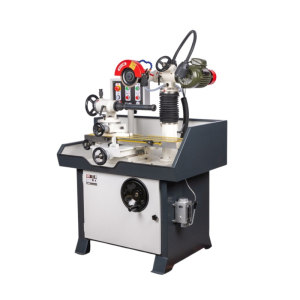

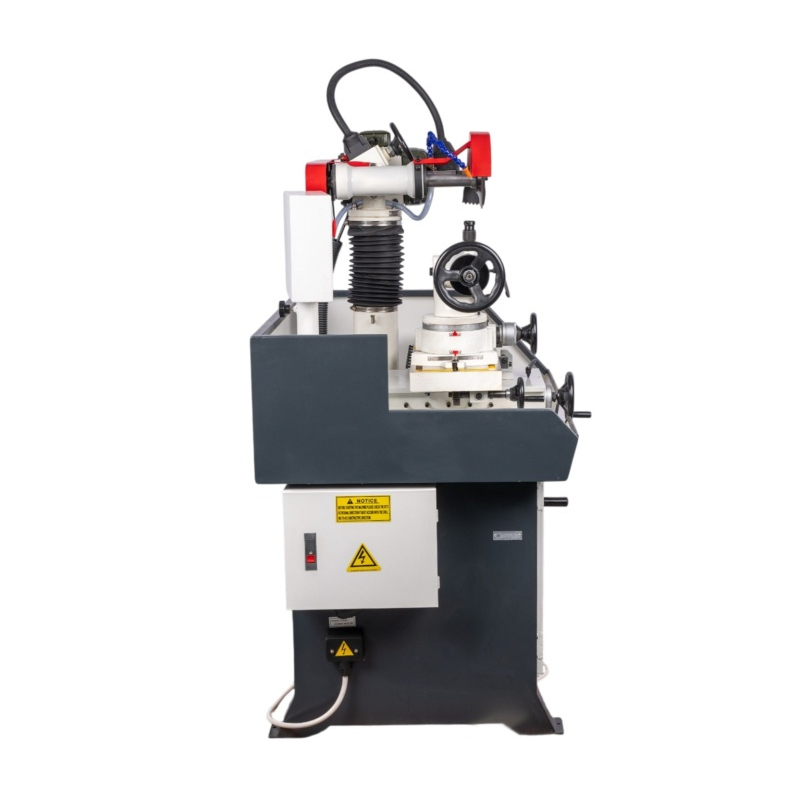

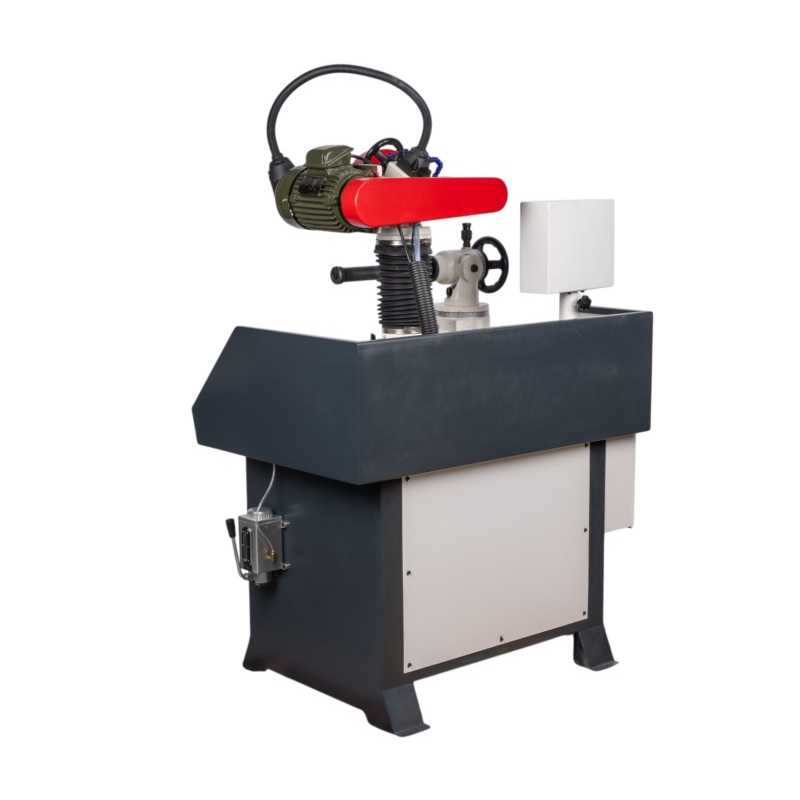

ONU-400 - Szerszámélező

A PROMA ONU-400 egy univerzális élezőgép műhelyek számára és közepes méretű gyártóüzemek számára, amelyek rendszeresen használnak különböző típusú asztalos- és fémmegmunkáló szerszámokat. Lehetővé teszi fűrészlapok élezését keményfém lapokkal ellátott fűrészlapok, gyalukések, valamint hengeres, lamellás, profil- és szárú marók élezésére. Így egy munkaállomást felhasználhat több vágószerszám-csoport karbantartására.

A gép 400 V-os tápfeszültséggel működik. A csiszolókorong-motor teljesítése 550 W, az orsó fordulatszáma pedig eléri a 3 700 ford./percet. A felszereléshez tartozik egy 16 literes tartályú hűtőberendezés, LED-es világítással és a különböző élezési módszerekhez szükséges szerelvénykészlettel.

Többféle szerszám egy munkaállomáson

Az ONU-400 sokoldalúsága elsősorban az állítható csiszolóegység és a speciális befogószerelvények kombinációjában rejlik. A fűrészlapokhoz rögzítőkaros szerelvény áll rendelkezésre, a gyalukésekhez pedig különálló tartó. További szerelvények szolgálnak a szárú szerszámokhoz, a gyalufejekhez és a profilmarókhoz. A munka megváltoztatásakor tehát a vezetési módot és a befogást az adott szerszámhoz.

A fűrészkorongok átmérője 90–630 mm között mozog. A mellékelt karimák átmérője 20, 22, 25 és 30 mm. A fűrészkorong kiválasztásakor köszörüléshez ezért egyszerre vegye figyelembe annak külső méretét és a befogónyílását is. A 300 mm-es maximális köszörülési hossz pedig fontos a karbantartás tervezésekor a sík pengék és egyéb hosszanti vágóélek esetében.

Lineáris vezető a munkaasztal zökkenőmentes mozgásához

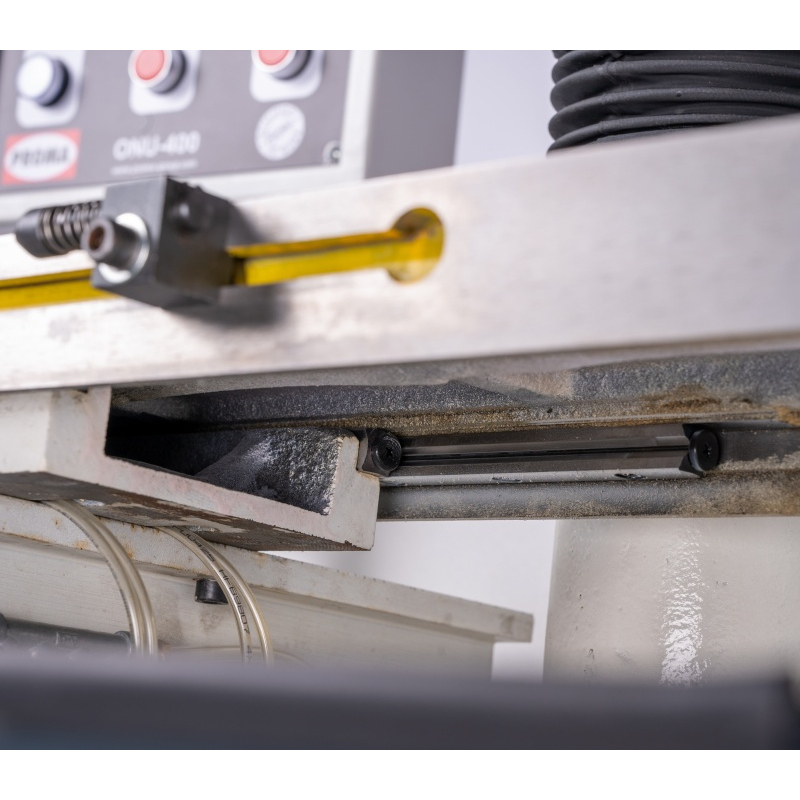

A hosszirányú asztal lineáris vezetésen mozog, ami megkönnyíti a szerszám sima vezetését a csiszolókoronghoz képest. A hosszirányú elmozdulás tartománya 300 mm, a keresztirányúé 120 mm. A kezelő így kihasználhatja a hosszirányú mozgást a a vágóél mentén történő vezetéshez, a keresztirányú elmozdulást pedig a kívánt munkapozícióba való közelítéshez.

A 785 × 205 mm méretű munkaasztal felületet biztosít a szerszámok elhelyezéséhez. A gép merev szerkezete alapot biztosít azok stabil rögzítéséhez. Egy olyan műhely számára, ahol fűrészlapokat, kések és marókat váltogatnak, ez a kombináció fontos: nem elég csak a megfelelő csiszolóanyag, hanem azt is biztosítani kell, hogy a szerszám a teljes munkamozgás során a kívánt helyzetben maradjon.

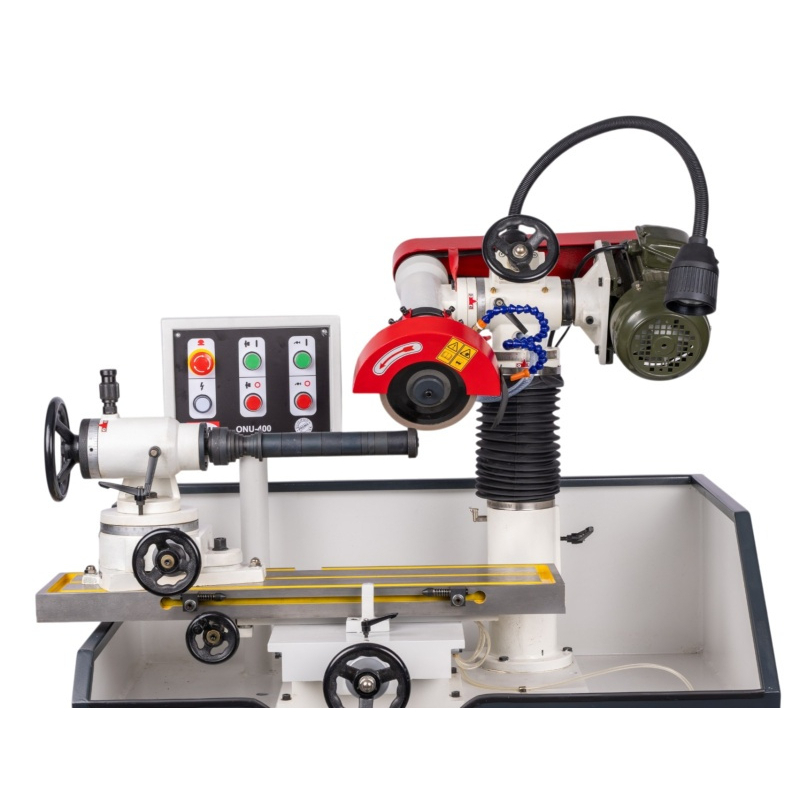

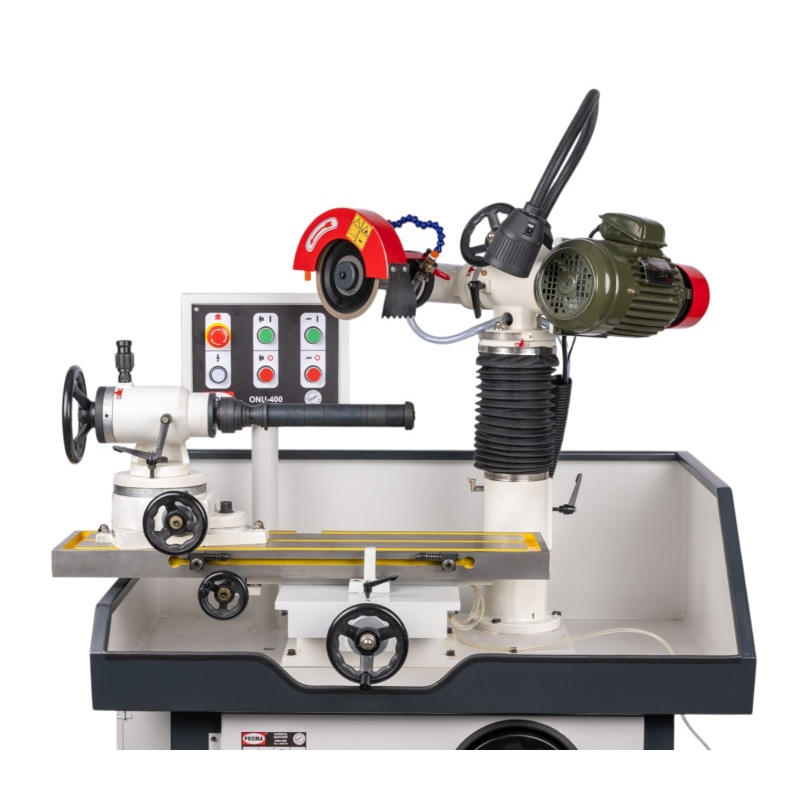

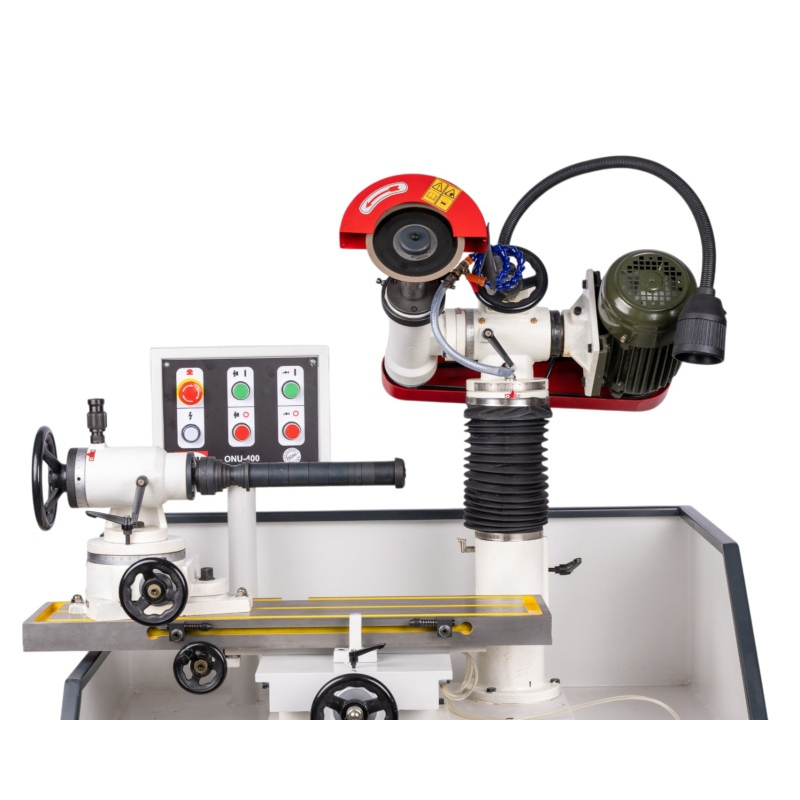

A csiszolóegység beállítása a vágóél geometriájához igazodva

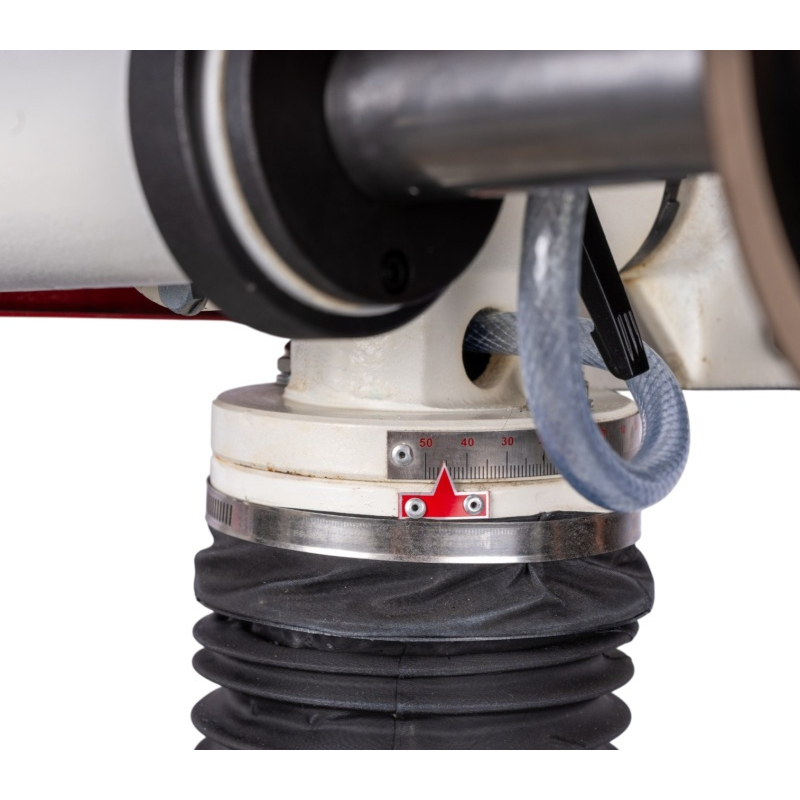

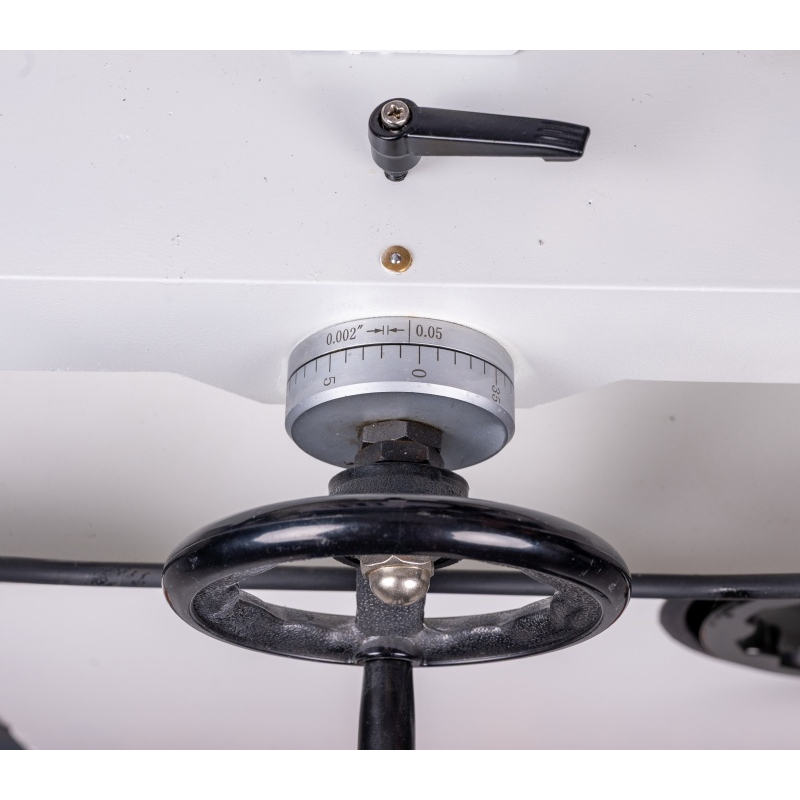

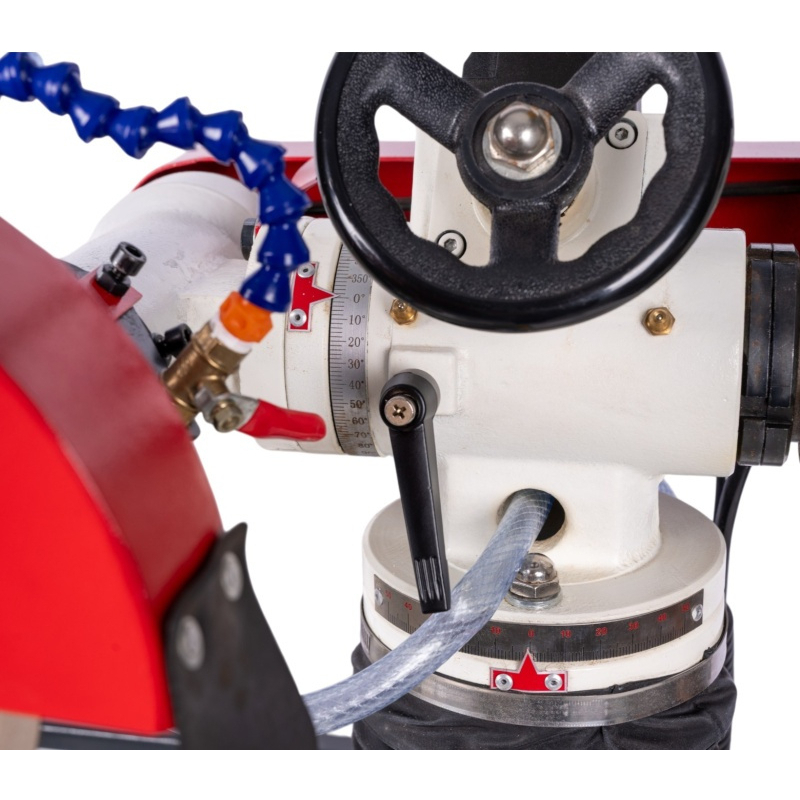

A csiszolóegység magassági és szögbeli beállítást is lehetővé tesz. A orsófej magassági tartománya 160 mm, ami segít a tárcsa helyzetét a befogott szerszám magasságához igazítani. A szögbeállítás a rögzítőelemekkel együtt lehetővé teszi, hogy a végzett műveletnek megfelelően megváltoztassuk a penge és a csiszolóanyag egymáshoz viszonyított helyzetét.

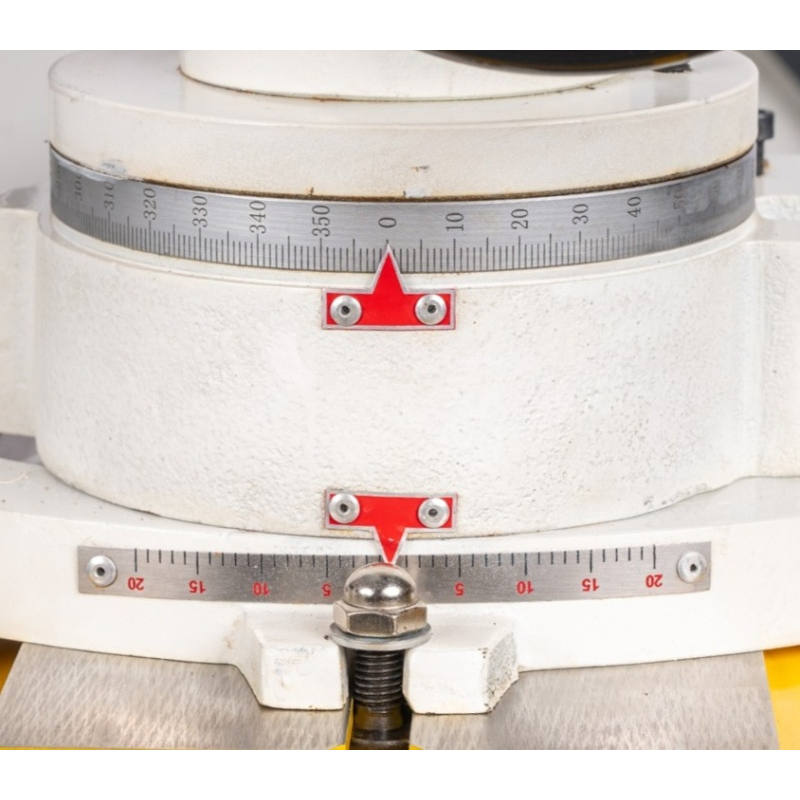

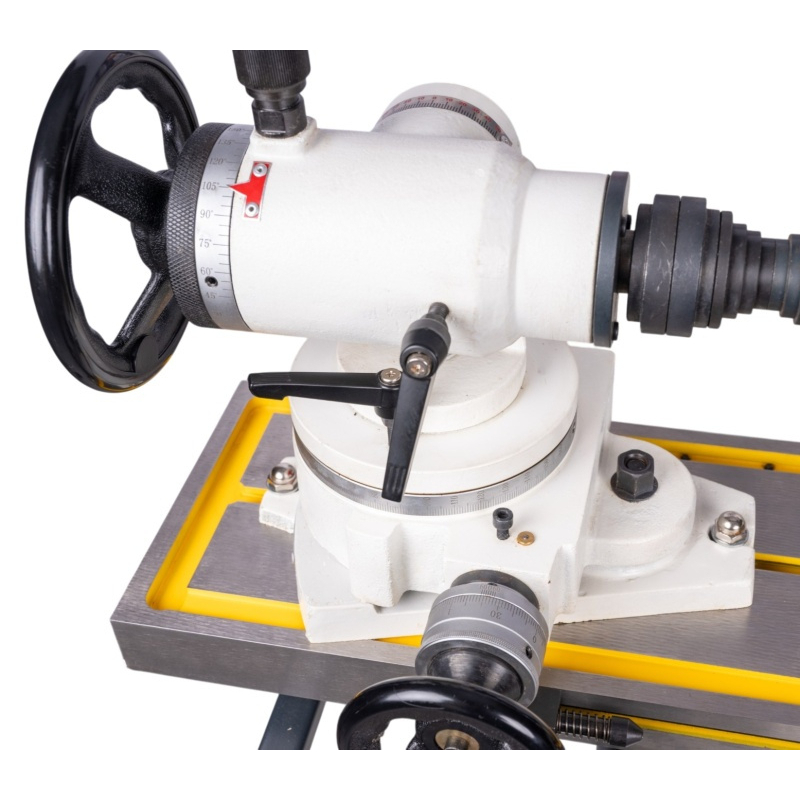

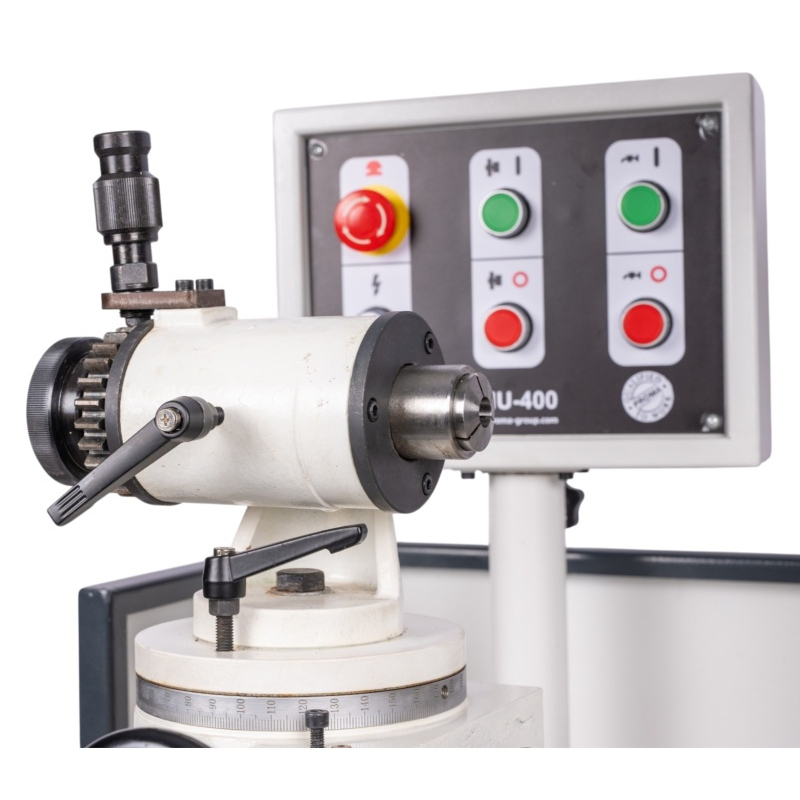

A rögzítőelemek szögbeállítási lehetőségekkel és forgó reteszekkel vannak felszerelve. Előnyeiket különösen a többélű szerszámok beállításakor fogja értékelni, amikor az egyes munkapozíciókat áttekinthetően kell beállítania. A konkrét beállítás mindig az élezendő szerszám geometriáján alapul; a motor teljesítménye önmagában nem helyettesíti a helyes vezetést és befogást.

Hűtés és világítás a felszerelés részét képezi

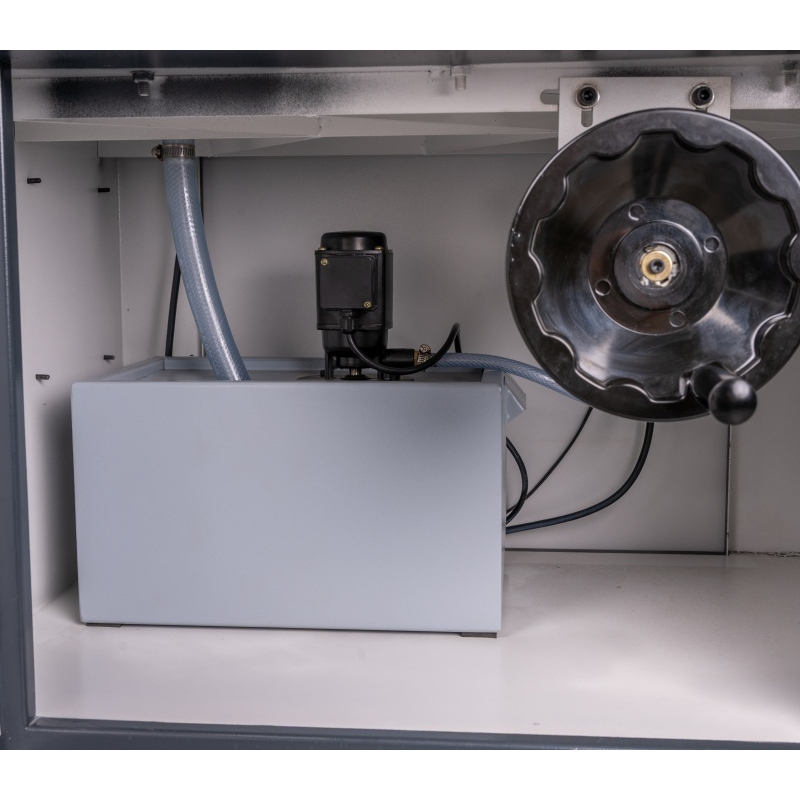

A 16 l-es tartállyal rendelkező hűtőrendszert egy különálló, 40 W teljesítményű szivattyú egészíti ki. A hűtőfolyadék-ellátás segít elvezetni a hőt a csiszolási helyről. Az élezés során fontos továbbá a megfelelő kombináció is: a csiszolótárcsa, a szerszám anyaga és a munkabeállítás.

A mellékelt LED-es világítás megkönnyíti a tárcsa és a penge érintkezésének figyelemmel kísérését, valamint a befogószerkezet helyzetének ellenőrzését. A munkaterület közvetlen közelében elhelyezett fény különösen hasznos a kisebb vágóélek beállításakor, amikor a kezelő vagy maga a szerszám eltakarhatja a műhely szokásos megvilágítását.

Fő előnyök

• Széles körű alkalmazás: fűrészlapok, gyalukések és különféle marók.
• Lineáris vezetés: a munkasztal folyamatos hosszirányú mozgása.
• Állítható csiszolóegység: a csiszolótárcsa helyzetének az élezendő szerszámhoz való igazítása.
• A szállítmányban található szerelvények: felszerelés több szerszámcsoport számára.
• Hűtőrendszer: a tartály és a szivattyú a felszerelés részét képezik.
• LED-es világítás: jobb áttekinthetőség a beállítás és az élezés során.

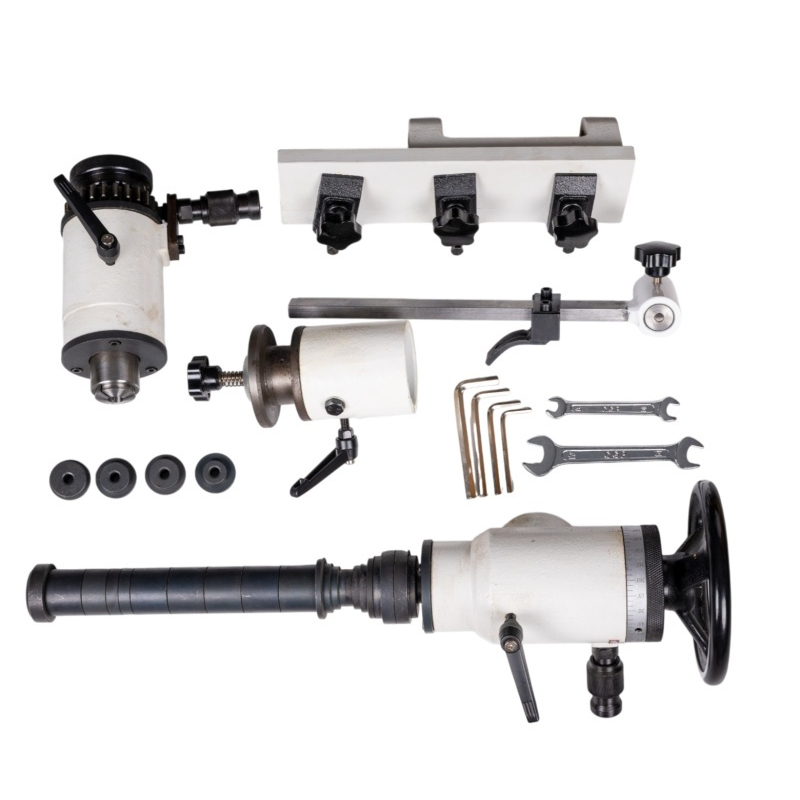

A szállítmány tartalma

• PROMA ONU-400 univerzális szerszámélező.
• Fűrészlapokhoz való rögzítőberendezés rögzítőkarral.
• Fogókarok Ø 20, 22, 25 és 30 mm-es fűrészlapokhoz.
• Szárú szerszámokhoz való rögzítő.
• 300 mm hosszú gyalufejekhez és profilmarókhoz való rögzítő.
• Gyalukésekhez való rögzítő.
• Csiszolókorong.
• Szerszámkészlet.
• LED-es világítás.
• Hűtőberendezés 16 l-es tartállyal.

Mit kell figyelembe venni a munkahely előkészítésekor

?

Az ONU-400-hoz 400 V-os áramellátással rendelkező munkahelyre van szükség, amely elegendő helyet biztosít az asztal mozgatásához és a szerszámok kezeléséhez. A fűrészlapok esetében a külső átmérőjükkel is a befogáskor. A berendezések elhelyezésekor hagyjon hozzáférést a vezérlőkhöz, a rögzítőeszközökhöz és a hűtőfolyadék-tartályhoz, hogy a megélezett szerszám cseréje ne igényelje a környező berendezések áthelyezését.

További szerszámkarbantartó gépeket talál a „Egyéb csiszológépek” kategóriában. Tekintse meg a PROMA márka kínálatát is. A csiszolóanyagok és élező szerelvények kiválasztásának alapvető szempontjait a tanácsadó rovat magyarázza el: „Hogyan válasszuk ki a tárcsás csiszológépet?”.

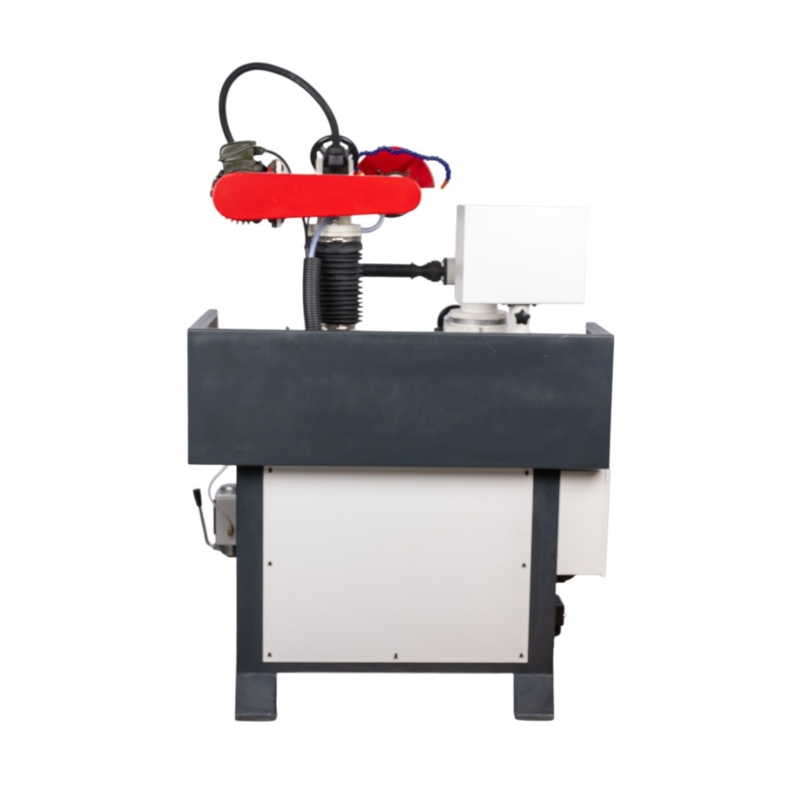

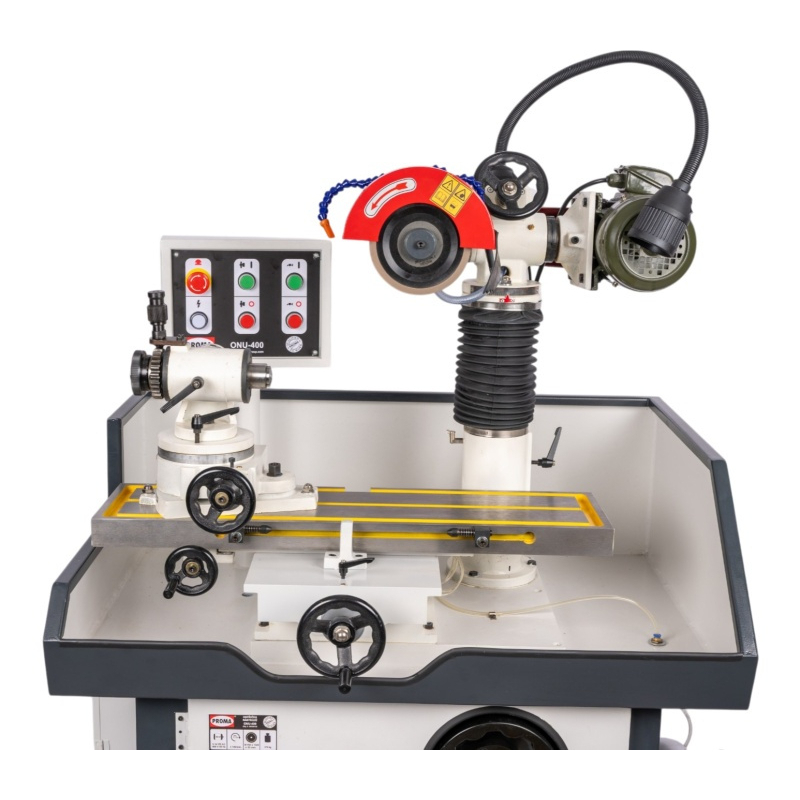

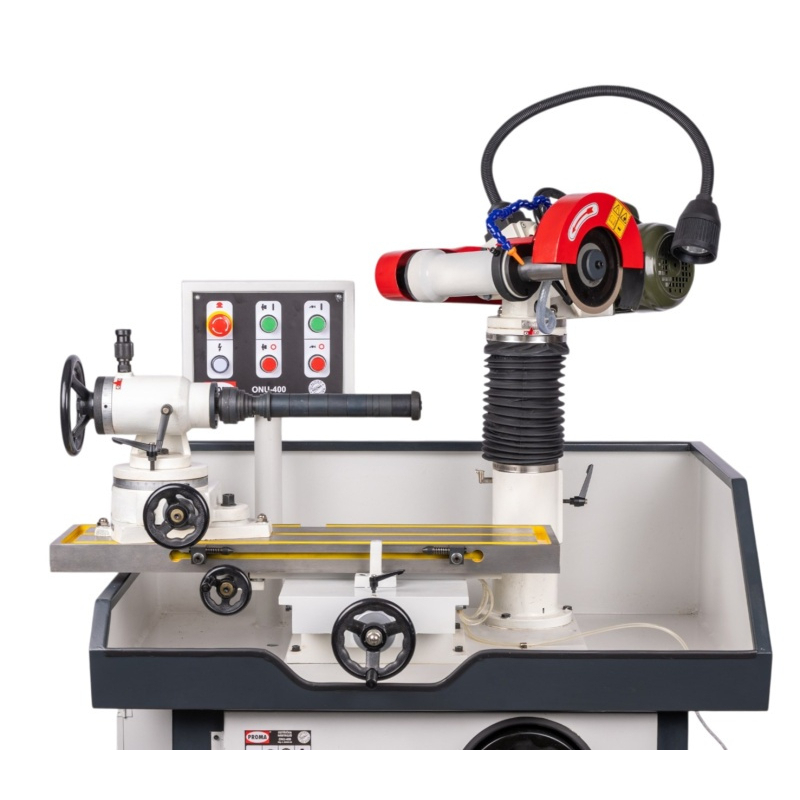

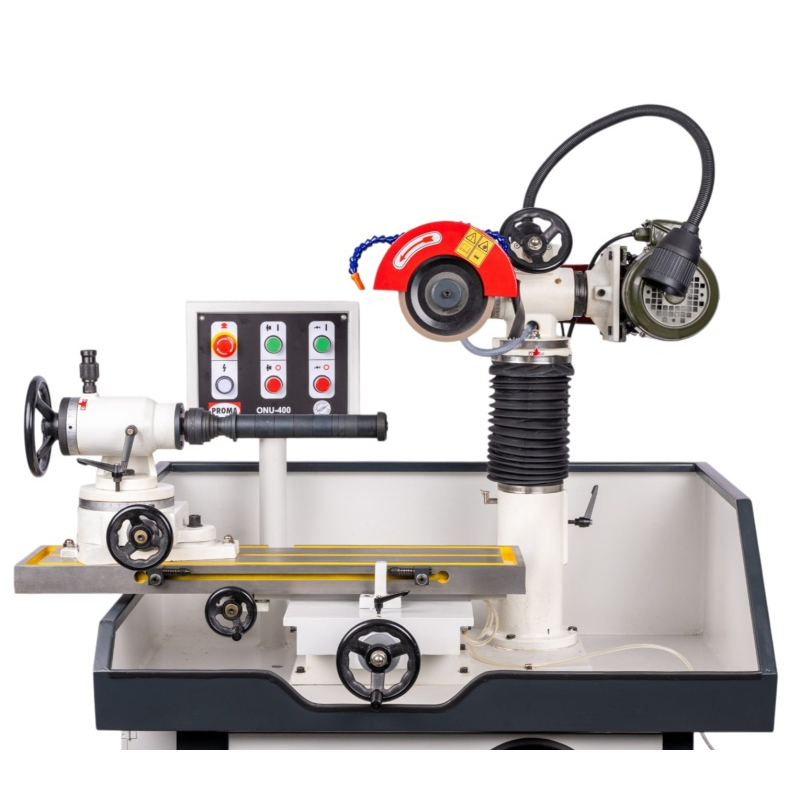

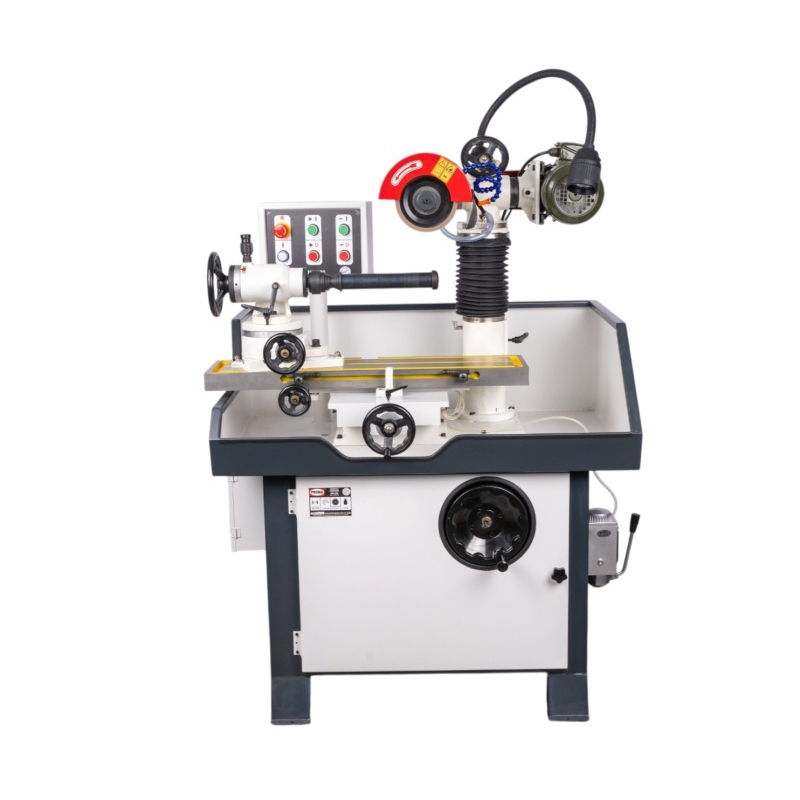

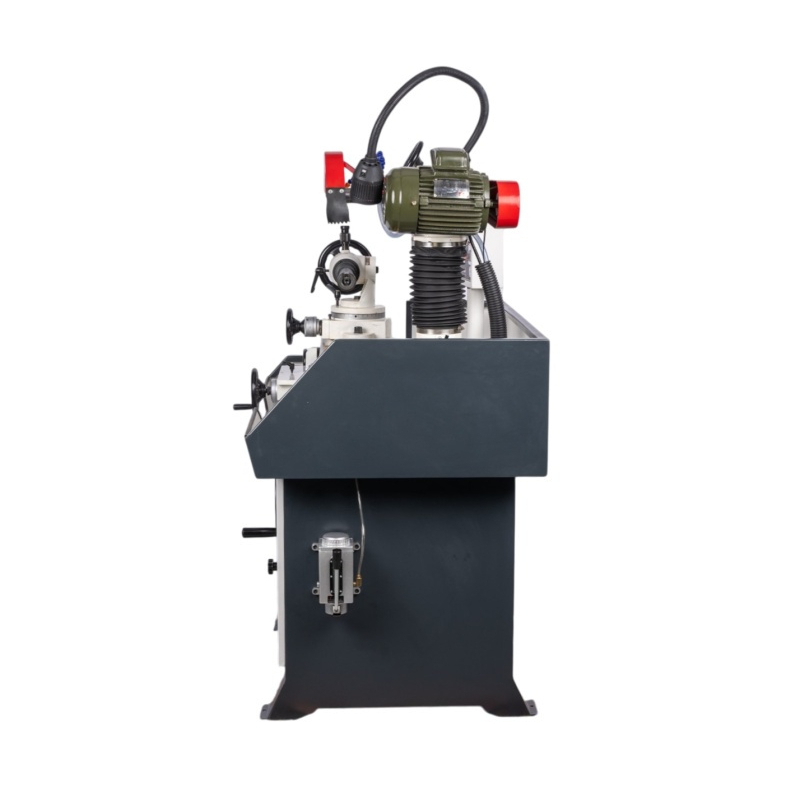

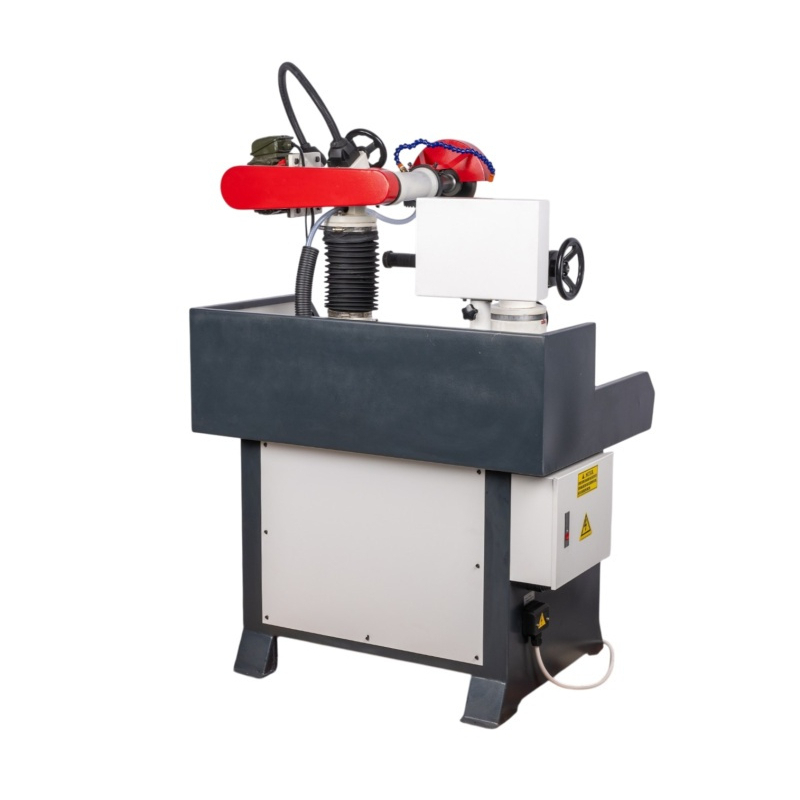

Fotók a PROMA ONU-400 élezőgépről
