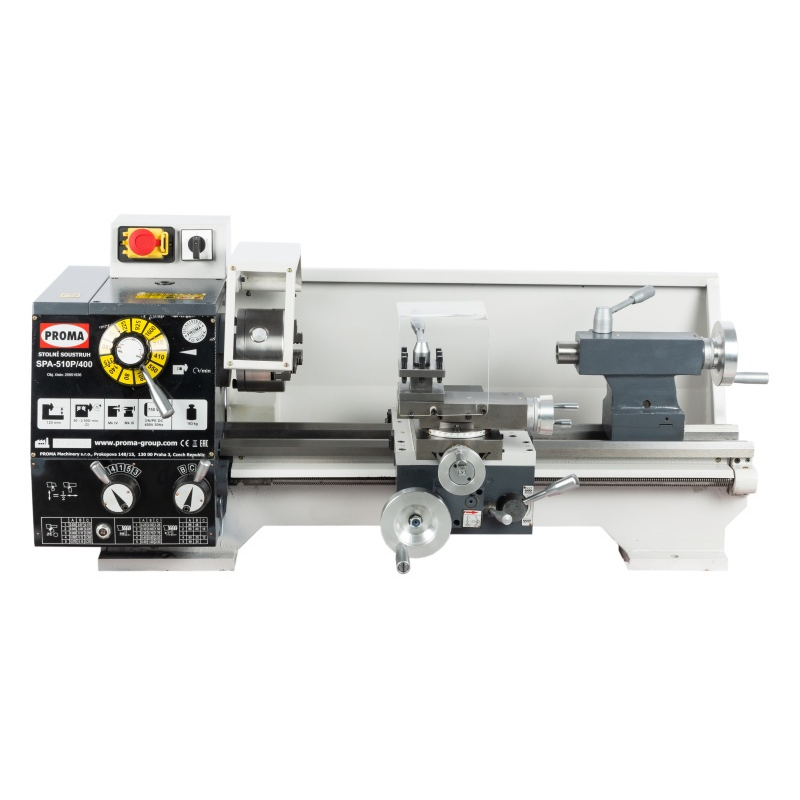

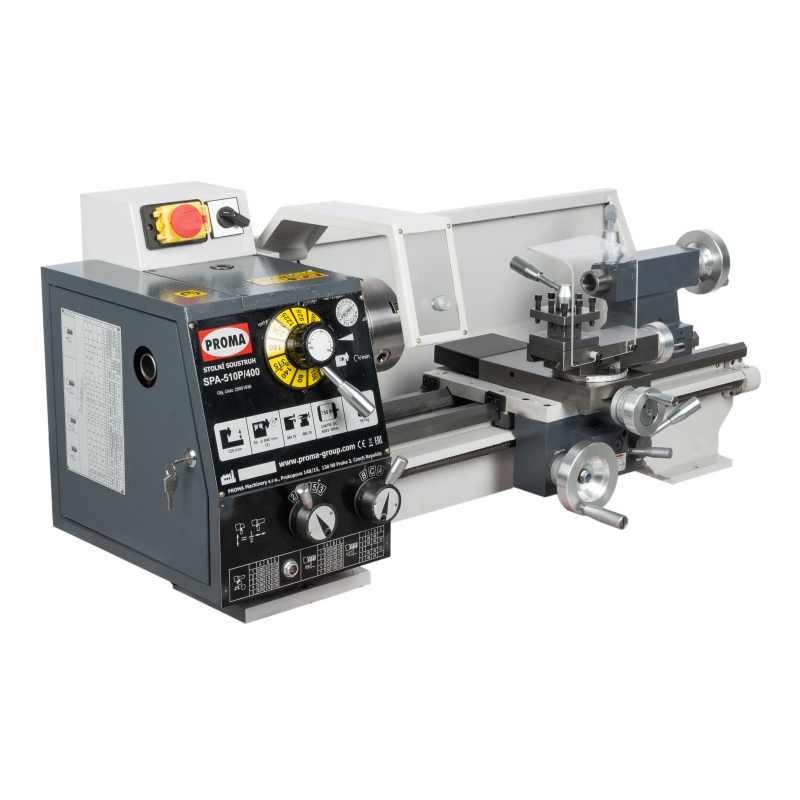

SPA-510P/230 - Univerzális eszterga

Az SPA-510P/230 egy univerzális eszterga a finomműszaki ipar, a szerszámkészítő műhelyek, a karbantartás és az iskolai oktatás számára. 250 mm-es esztergaátmérőt, 500 mm-es esztergahosszt, valamint automatikus hossz- és keresztirányú előtolást kínál. A 230 V-os tápellátású, 750 W-os motor teljesítményű változat olyan munkahelyekre alkalmas, ahol kompakt, mechanikus hajtású esztergagépre van szükség.

A gép lehetővé teszi a szerszám kézi vezetésének és a gépi előtolás kombinálását. Egyedi megmunkálásoknál előnyös a tolókarok közvetlen vezérlése, hosszabb megmunkálásoknál pedig az automatikus mozgás használata. A tizenkétfokozatú sebességváltó megkönnyíti a fordulatszám változtatását a váltóelemek segítségével, anélkül, hogy át kellene helyezni az ékszíjat.

Darabgyártáshoz, javításokhoz és oktatáshoz

Az eszterga forgó alkatrészek, például csapok, hüvelyek vagy kisebb tengelyek gyártásához és megmunkálásához használható. A munkatartományok olyan műhelyek igényeinek felelnek meg, amelyek különböző kisebb alkatrészeket dolgoznak fel, és folyamatosan változtatniuk kell a befogást és a munkafolyamatot. Szakiskolákban is jól alkalmazható, ahol fontos a kézi vezérléshez való hozzáférés és a gépi előtolásokkal való munkavégzés lehetősége.

A csúszka feletti esztergálási átmérő 150 mm. Ez a méret a munka tervezése során ugyanolyan fontos, mint az ágy feletti átmérő: meghatározza a munkadarab forgási terét a csúszka helyén. A gép kiválasztása előtt ezért ne csak magát a nyersdarabot vegye figyelembe, hanem a szerszám helyzetét és a megmunkált felülethez való hozzáférés módját is.

Automatikus előtolás mindkét irányban

A hosszirányú automatikus előtolást a munkadarab tengelye mentén történő megmunkáláshoz használhatja. A keresztirányú automatikus előtolás segíti a szerszámnak a tengely felé történő mozgását, például a homlokfelület megmunkálásakor. Így a kezelőnek nem kell a megfelelő művelet teljes ideje alatt a kézikeréket forgatnia.

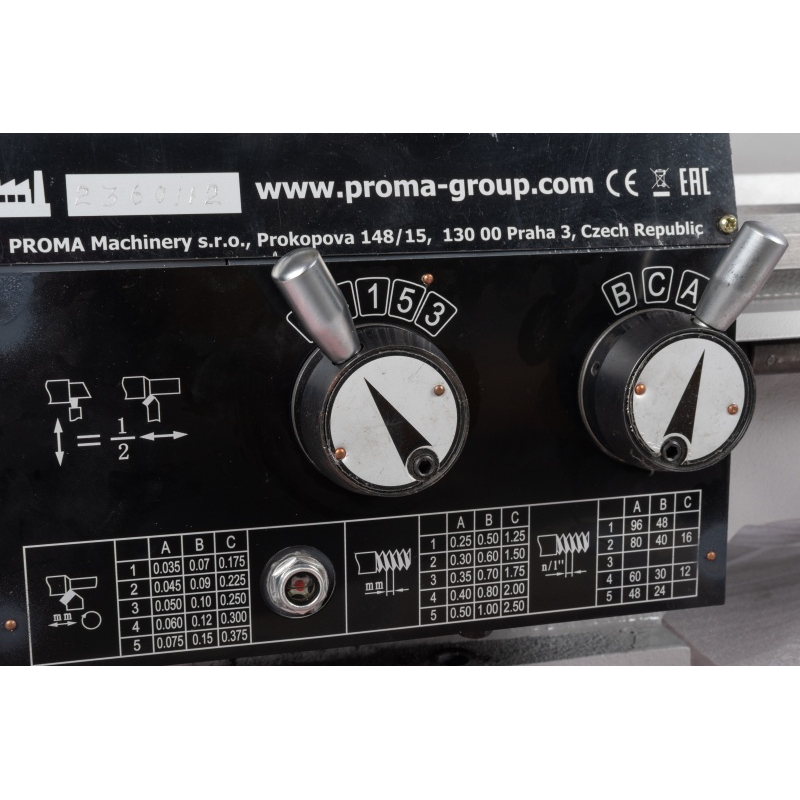

Az előtolás méretének megválasztási lehetősége lehetővé teszi a szerszám mozgásának az adott művelethez való igazítását. A hosszirányú előtoláshoz 15 fokozat áll rendelkezésre. A munka előkészítése során az előtolást a szerszámhoz, az anyaghoz és a kívánt felületi minőséghez kell igazítani; a mozgás automatizálása önmagában nem helyettesíti a megmunkálás helyes beállítását.

Mechanikus sebességváltó és a csúszók vezetése

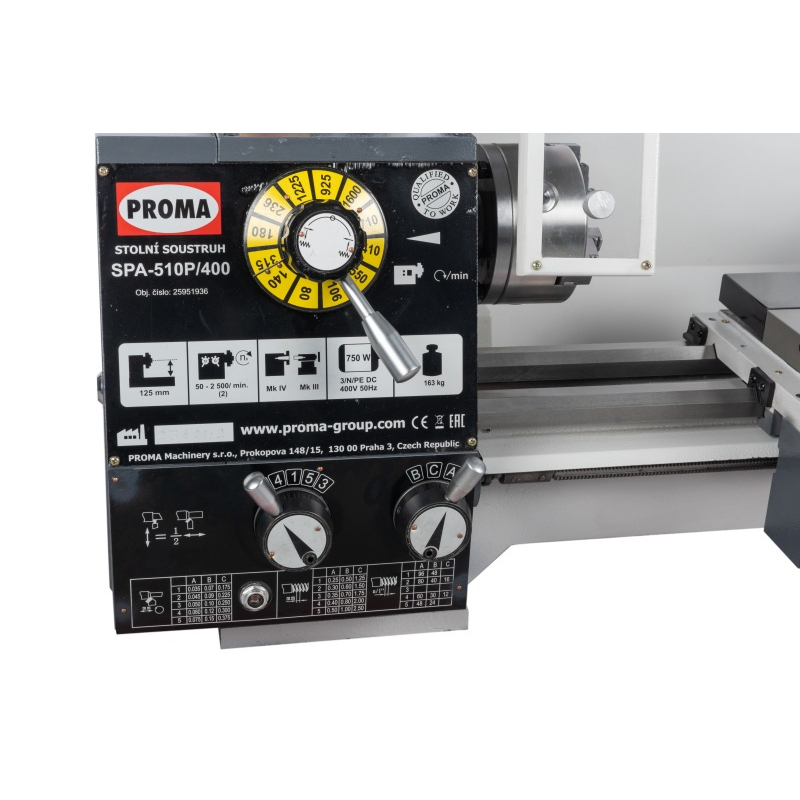

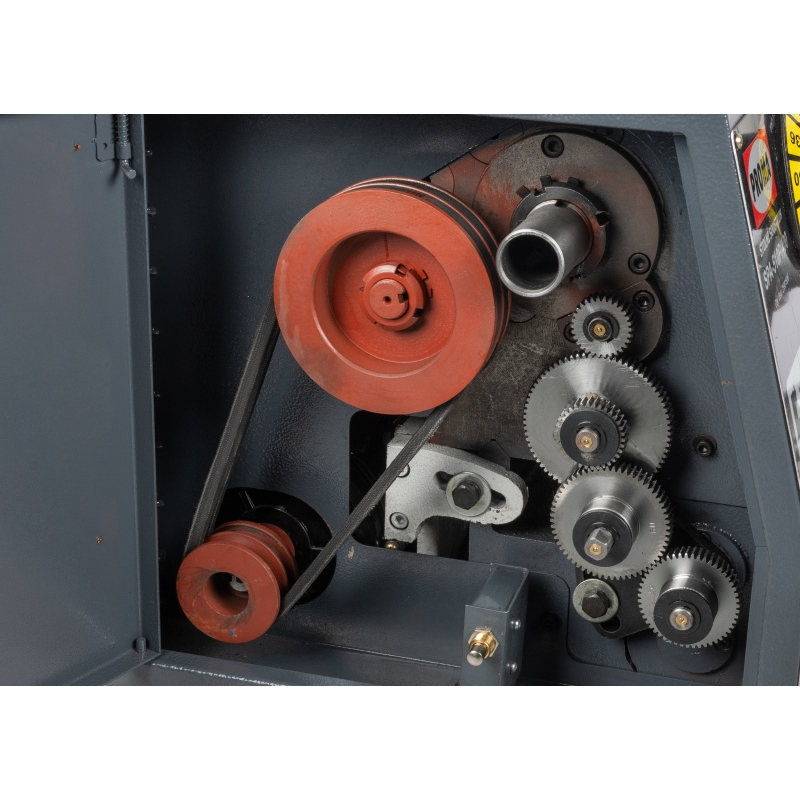

A fordulatszámot a sebességváltó ház váltóelemei segítségével lehet változtatni. Ez megkönnyíti az átállást olyan műveletek között, amelyek eltérő orsófordulatszámot igényelnek. A mechanikus vezérlést különösen akkor fogja értékelni, ha gyakran cserélnek munkadarabokat, illetve a sebességváltó használatának oktatása során.

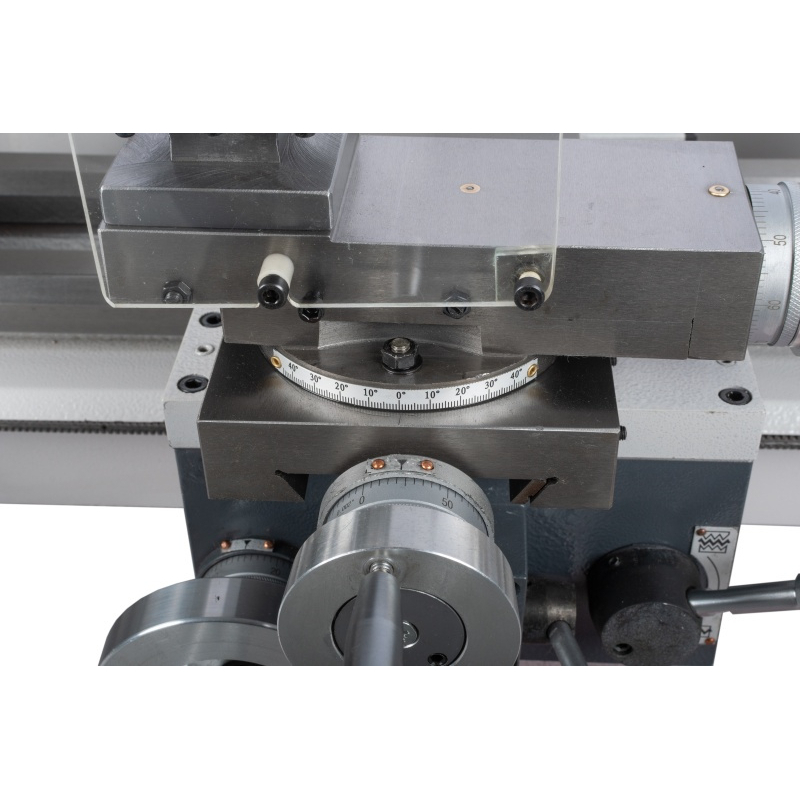

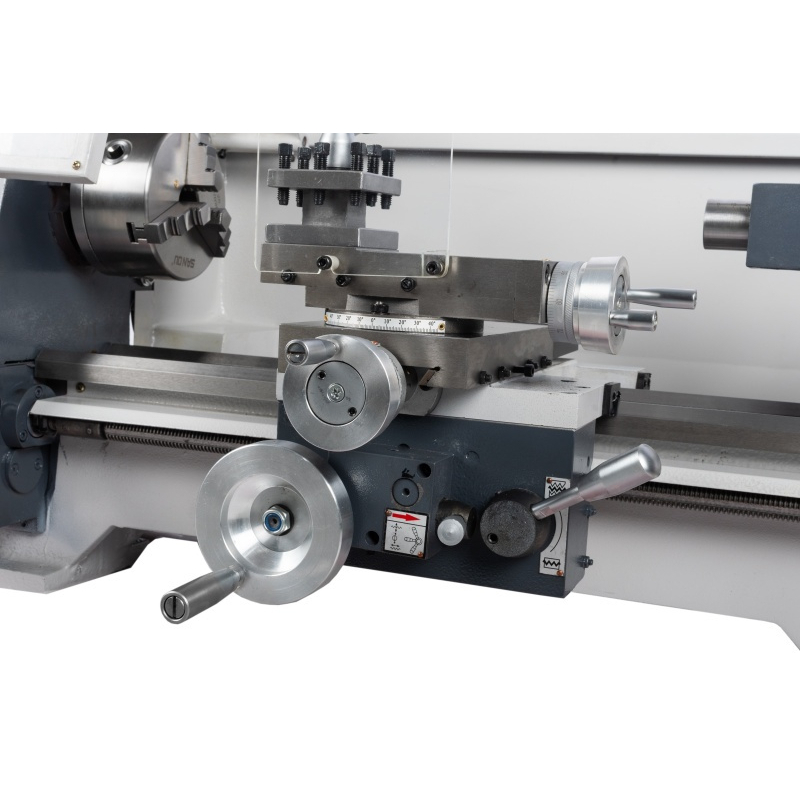

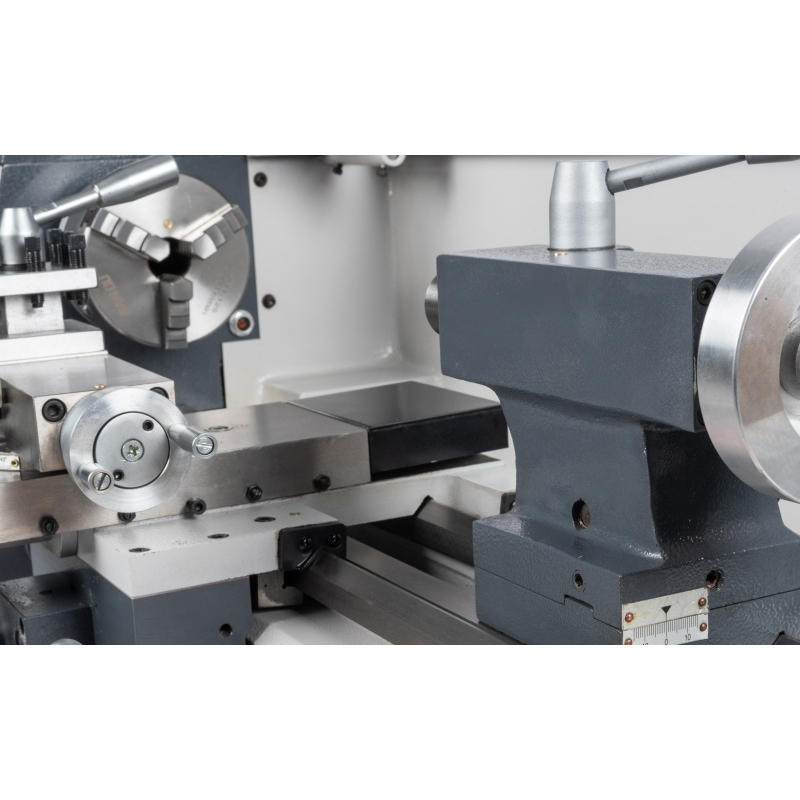

Az ágy indukciósan edzett és köszörült vezetőpályákkal rendelkezik. A csúszka kézi keréke finom skálával van ellátva a szerszám mozgásának beállításához. A méretek finomításakor kisebb lépésekben dolgozhat, és az eredményt megfelelő mérőeszközzel folyamatosan ellenőrizheti.

A munkadarab befogása és a munkaterület

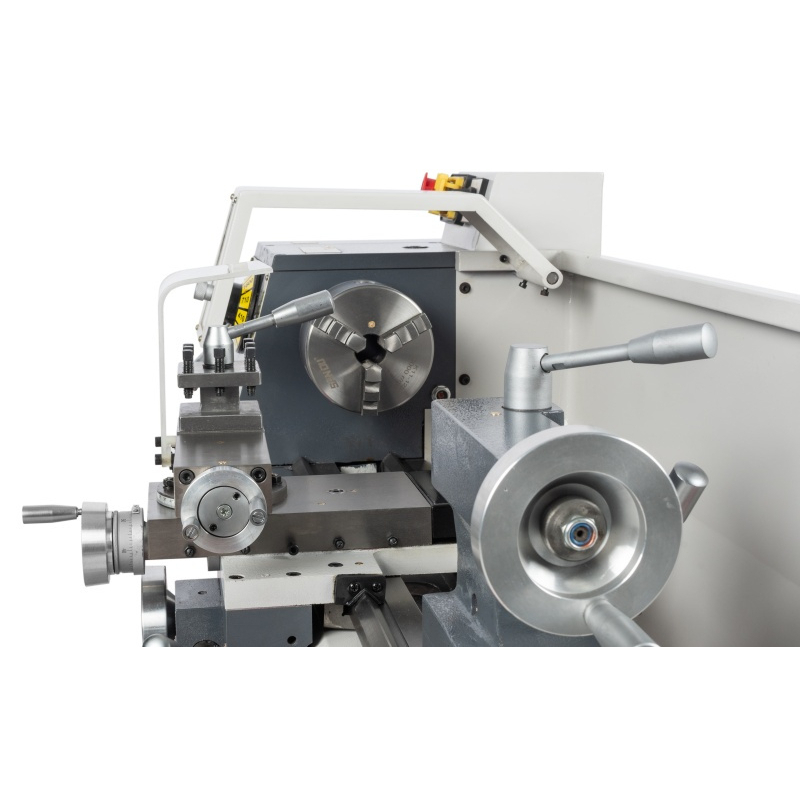

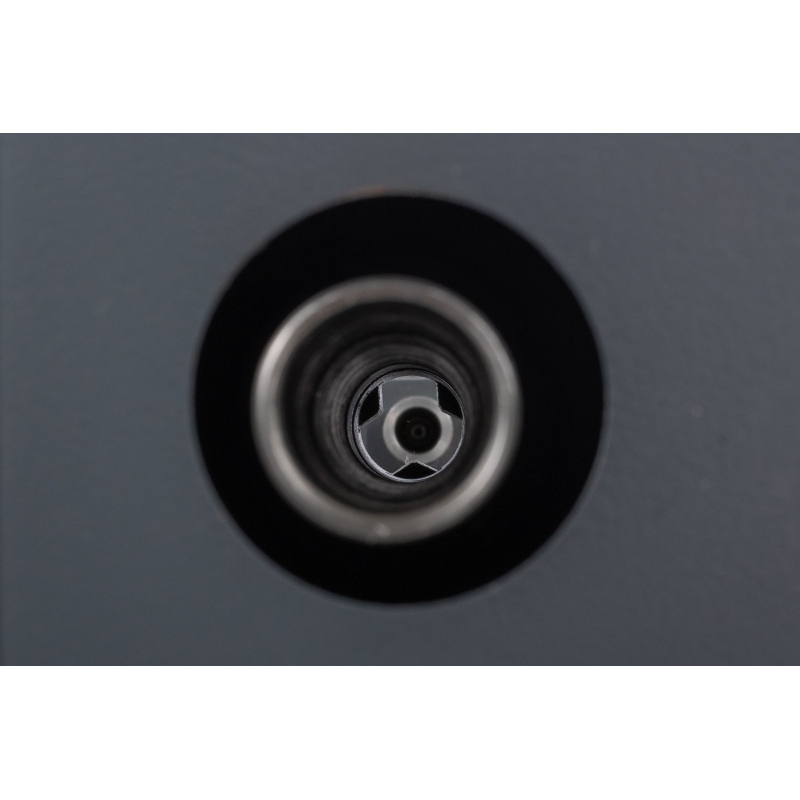

A szállítmány része egy 125 mm átmérőjű, külső és belső pofákkal ellátott hárompofás tokmány. A 26 mm-es orsóátmérő elengedhetetlen a rúdanyagok megmunkálásához. Ez azonban nem jelenti azt, hogy ez a legnagyobb átmérő, amelyet a befogóba lehet befogni.

Az 500 mm-es esztergálható hosszt a teljes munkakészülékkel együtt kell értékelni. A munkadarab befogása, alátámasztása és az esetleges fúrószerszám csökkentheti a használható teret. A szerszám hatótávolságának tervezéséhez fontosak a hossz- és keresztirányú támogatók, valamint a vágószánok külön-külön történő elmozdulásai is.

Fő előnyök

• Automatikus hossz- és keresztirányú elmozdulás a szerszám mindkét irányba történő vezetéséhez.
• Tizenkétfokozatú sebességváltó, a fordulatszám váltóelemekkel állítható.
• Edzett és köszörült ágyvezetés a mindennapi műhelymunkához.
• 230 V-os tápellátás ennél az esztergaváltozatnál.
• A szállítmány tartalmazza a szorítófejet, a rögzítőcsapokat és a szerelőszerszámokat a munkakészülékek előkészítéséhez.

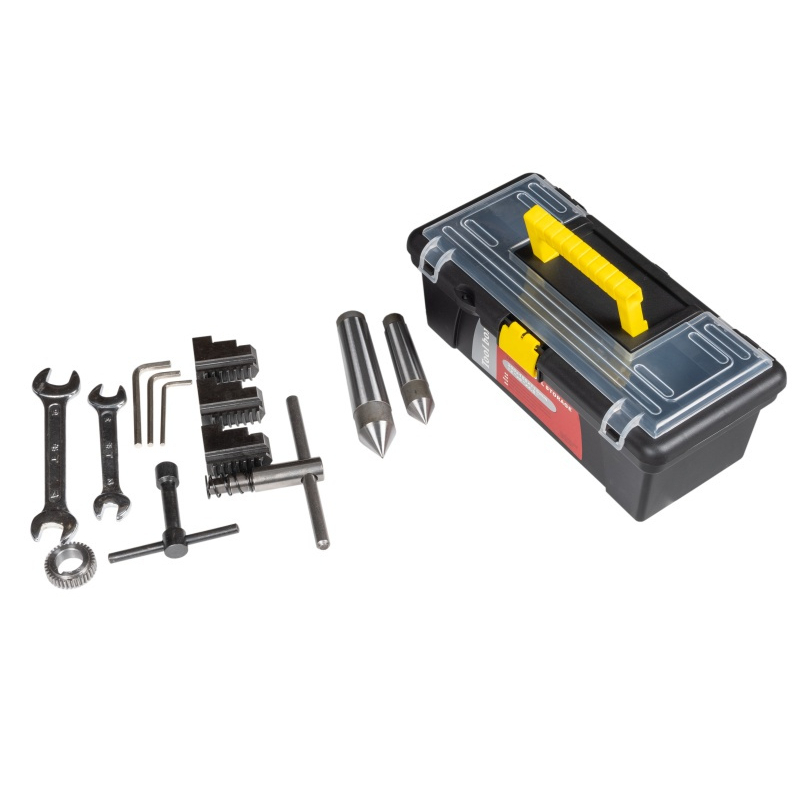

szállítmány tartalma

• SPA-510P/230 univerzális eszterga.
• A gépre szerelt 125 mm-es háromfogó szorító, külső és belső fogókkal, valamint forgókarral.
• Egy MK4-es és egy MK3-as rögzített szerszámhegy.
• 36 fogas fogaskerék; további három fogaskerék a gépen található.
• Kulcs a szerszámfej csavarjainak meghúzásához.
• 4, 5 és 6 mm-es imbuszkulcsok.
• Két lapos kulcs 12–14 és 17–19 mm-es.
• Olajadagoló és szerszámos táska.

Opcionális kiegészítőként beszerezhető egy rögzített vagy csúszó befogókeret az SPA-510P-hez, egy MK3 forgóhegy vagy megfelelő esztergálószerszámok. Ezeket a kiegészítőket a tervezett műveleteknek megfelelően külön kell megrendelni.

A helyszín előkészítése a műhelyben

Készítsen elő szilárd és stabil alapot a gép számára. A gép méreteihez adja hozzá a kézi kerekek kezeléséhez, a munkadarab mozgatásához és a karbantartáshoz szükséges helyet. A műhelybe történő szállítás tervezésekor vegye figyelembe az eszterga tömegét és a megfelelő mozgatási módot. Az állítást és az elektromos csatlakozást a használati utasítás szerint végezze el.
