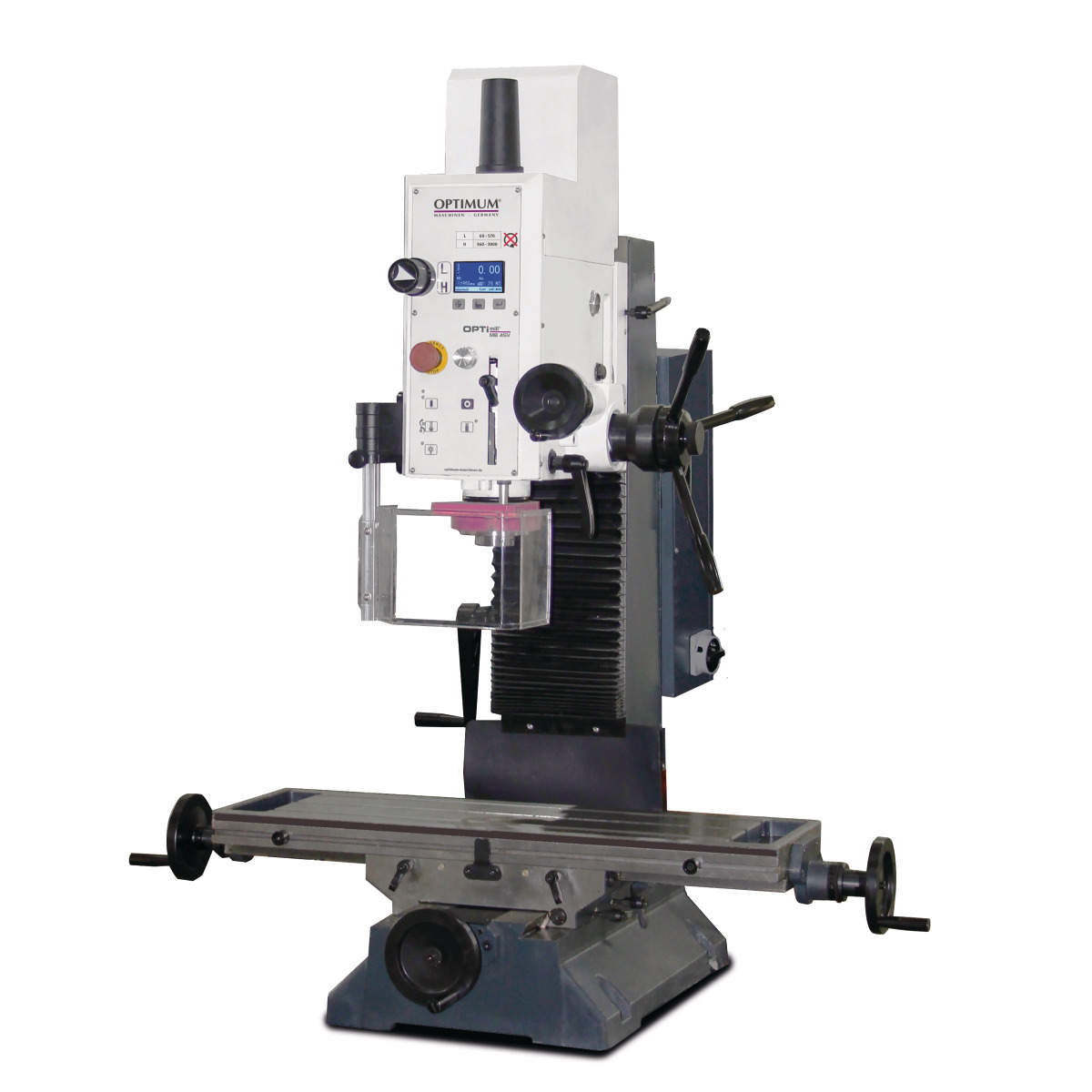

Az OPTIMUM OPTImill MB 4 SVD egy professzionális hajtóműves fúró-marógép, amelyet fémanyagok precíz fúrására, marására és menetvágására terveztek. A gép robusztus felépítést, tágas keresztirányú munkaasztalt, szervohajtást és DRO 6 digitális mérőberendezést kombinál mágneses mérőrendszerrel. Ennek köszönhetően alkalmas gépipari műhelyekben, szerszámgyárakban, lakatosműhelyekben, valamint gyártóberendezések karbantartásához.
A gép acélban legfeljebb 32 mm-es fúrási átmérőt biztosít, valamint lehetővé teszi 26 mm átmérőig szárú marók és 63 mm átmérőig késes marófejek használatát. A 3 kW teljesítményű, 230 V-os tápfeszültségű motor lehetővé teszi a használatát olyan műhelyekben is, ahol nincs háromfázisú áramcsatlakozás.
DRO 6 digitális mérőberendezés a pontosabb munkavégzésért
Az MB 4 SVD kivitel egyik jelentős előnye a beépített DRO 6 digitális mérőberendezés. A mágneses mérőrendszerrel együtt lehetővé teszi a munkatengelyek helyzetének kényelmes nyomon követését és a megmunkálás során a kívánt méretek pontosabb beállítását.
A digitális mérőberendezés különösen megkönnyíti a lyukak ismételt fúrását, a hornyok marását és a pontosan meghatározott távolságokkal rendelkező alkatrészek gyártását. A kezelőnek nem kell kizárólag a kézi kerék mechanikus skáláira támaszkodnia, ami leegyszerűsíti a munkapozíciók beállítását.
Hajtómű és 12 sebességfokozat
A fúró-marógép 12 sebességfokozatú hajtásrendszerrel van felszerelve. A hat sebességfokozat és a két motorfordulatszám kombinációja lehetővé teszi a fordulatszám 60 és 3 000 fordulat/perc közötti tartományban történő beállítását.
A széles fordulatszám-tartomány lehetővé teszi a vágási feltételek hozzáigazítását a használt szerszámhoz, annak átmérőjéhez és a megmunkált anyaghoz. Az alacsonyabb fordulatszámok nagyobb szerszámokhoz alkalmasak, míg a magasabb fordulatszámok kisebb marókkal vagy fúrókkal történő megmunkáláshoz használhatók.
Az MB 4 SVD modell nem rendelkezik fokozatmentes fordulatszám-szabályozással; a fordulatszámot a sebességfokozatok segítségével állítják be. A gép jobb- és balirányú forgást is lehetővé tesz, ami többek között menetvágáskor hasznos.
Robusztus, precíz vezetésű munkasztal
A 800 × 240 mm méretű munkapad elegendő helyet biztosít a munkadarabok, a gépi satuk és egyéb megmunkáló szerelvények befogásához. Maximális terhelhetősége 80 kg.
Az asztal három, 14 mm széles, 63 mm-es távolságú T-horonnyal van felszerelve. Ennek köszönhetően a megfelelő méretű szokásos rögzítőelemek használhatók, és a rögzítés az adott munkadarabhoz igazítható.
A stabil, állítható vezetősínekkel ellátott ékvezetés lehetővé teszi az egyes tengelyek pontos vezetését. Az állítható végütközők segítenek a munkamozgás határolásában, és megkönnyítik az ismételt megmunkálási műveleteket.
Fúrási és marási munkatartományok
A gép az X hosszirányú tengelyen 450 mm-es, az Y keresztirányú tengelyen 200 mm-es, a Z függőleges tengelyen pedig 380 mm-es elmozdulást biztosít. Ezek az értékek fontosak annak értékeléséhez, hogy a kívánt munkadarab megmunkálható-e ismételt átállás nélkül.
A szán 120 mm-es lökethosszal rendelkezik, és a vezérlőkarok segítségével kényelmes fúrást tesz lehetővé. A szerszám pontosabb előtolásához finom előtolás használható.
Az orsó MK4 kúppal és MK4/M16 befogással van felszerelve. Ez a kialakítás lehetővé teszi a megfelelő szerszámtartók és átmenetek használatát.
Dönthető marófej
A maró- és fúrófej −45° és +45° közötti tartományban dönthető . Ez a lehetőség bővíti a gép alkalmazási területét ferde felületek megmunkálásánál és szögben történő furatfúrásnál.
A megfelelő eredmény elérése érdekében fontos, hogy a fejet pontosan beállítsák és a kívánt helyzetben rögzítsék. A dönthetőség és a keresztirányú munkaasztal kombinációja lehetővé teszi a szokásos megmunkálási műveletek széles skálájának elvégzését.

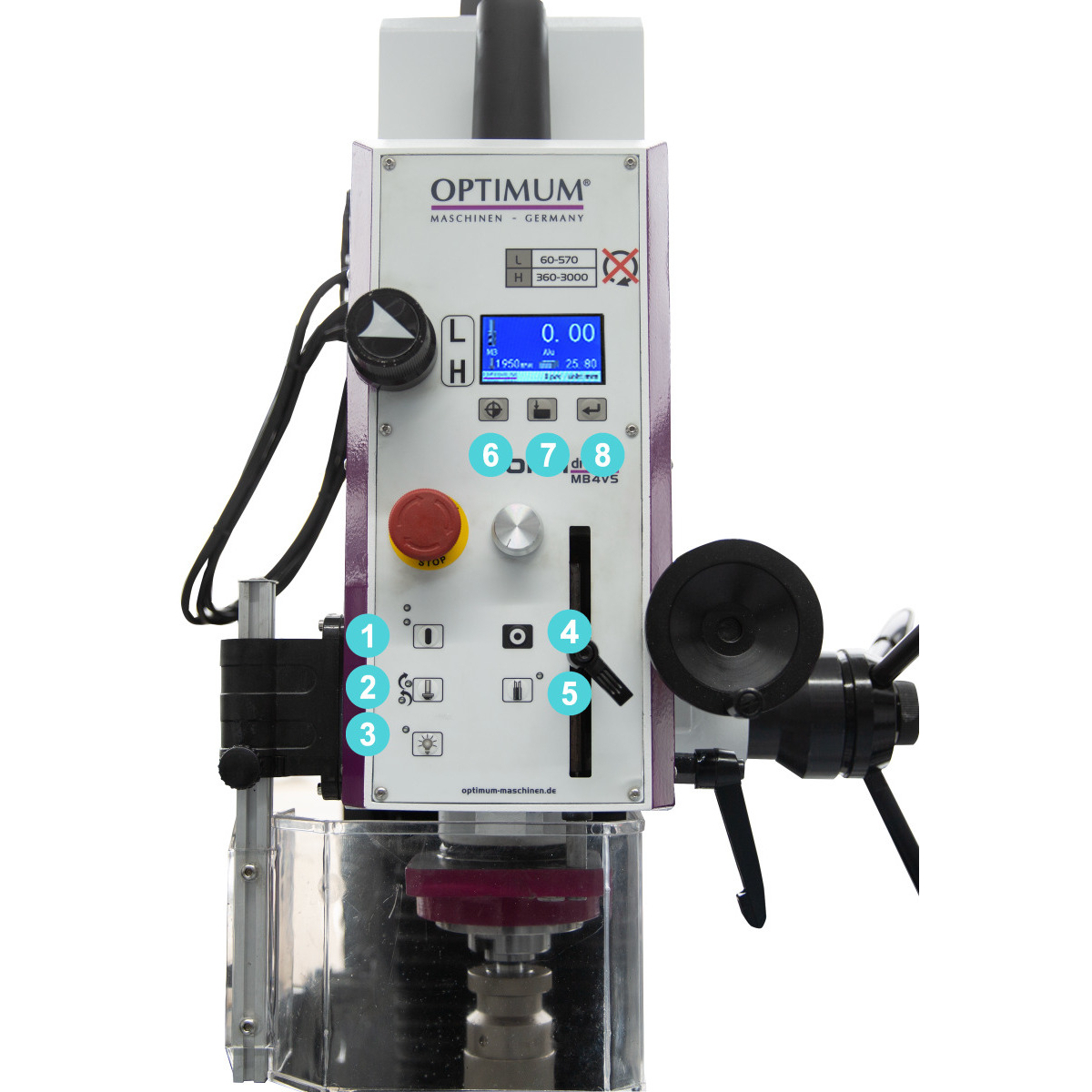

Felszerelés a kényelmes és biztonságosabb megmunkáláshoz
A munkaterületet beépített LED-es világítás világítja meg, amely javítja a megmunkált terület áttekinthetőségét. A magasságban állítható, mikrokapcsolóval ellátott védőburkolat segít megvédeni a kezelőt a kilökődő forgácsoktól.
A vezérlőegység része egy vészleállító gomb, amely veszélyes helyzetben a gép gyors leállítását teszi lehetővé. A 320 kg tömegű, robusztus szerkezet hozzájárul a megmunkálás során szükséges stabilitáshoz.
Az OPTImill MB 4 SVD fúró-marógép főbb előnyei
- DRO 6 digitális mérőrendszer mágneses mérőrendszerrel a tengelyek helyzetének ellenőrzéséhez.
- Maximális fúrási kapacitás 32 mm acél fúrásakor.
- 26 mm-es szárú marók és 63 mm-es késes marófejek.
- 12 sebességfokozat 60–3 000 fordulat/perc tartományban.
- 800 × 240 mm-es munkapad három T-horonnyal.
- X/Y/Z irányú elmozdulások: 450/200/380 mm az univerzális megmunkáláshoz.
- A marófej ±45°-os döntése ferde megmunkálásokhoz.
- MK4-es orsócsap kompatibilis szerszámtartókkal.
- Szervohajtás és finom előtolás a kényelmesebb kezelés érdekében.
- Menetvágási funkció és az orsó jobbra/balra forgása.
- LED-es világítás, védőburkolat és vészleállító gomb.
- 230 V-os tápfeszültség és 3 000 W-os felvett teljesítmény.
A csomag tartalma
- OPTIMUM OPTImill MB 4 SVD fúró-marógép.
- DRO 6 digitális mérőberendezés mágneses mérőrendszerrel.
- MK4/MK3 átmeneti adapter.
- M16-os rögzítőrúd.
- MK4/22 mm átmeneti adapter.
- Kiszolgáló szerszámok.
Műszaki adatok
| Gyártó | OPTIMUM |
|---|---|
| Modell | OPTImill MB 4 SVD |
| Rendelési szám | 3338459 |
| Folyamatos fúrási teljesítmény acélban | 28 mm |
| Maximális fúrási teljesítmény acélban | 32 mm |
| A szárú maró maximális átmérője | 26 mm |
| A marófej maximális átmérője | 63 mm |
| Kinyúlás | 240 mm |

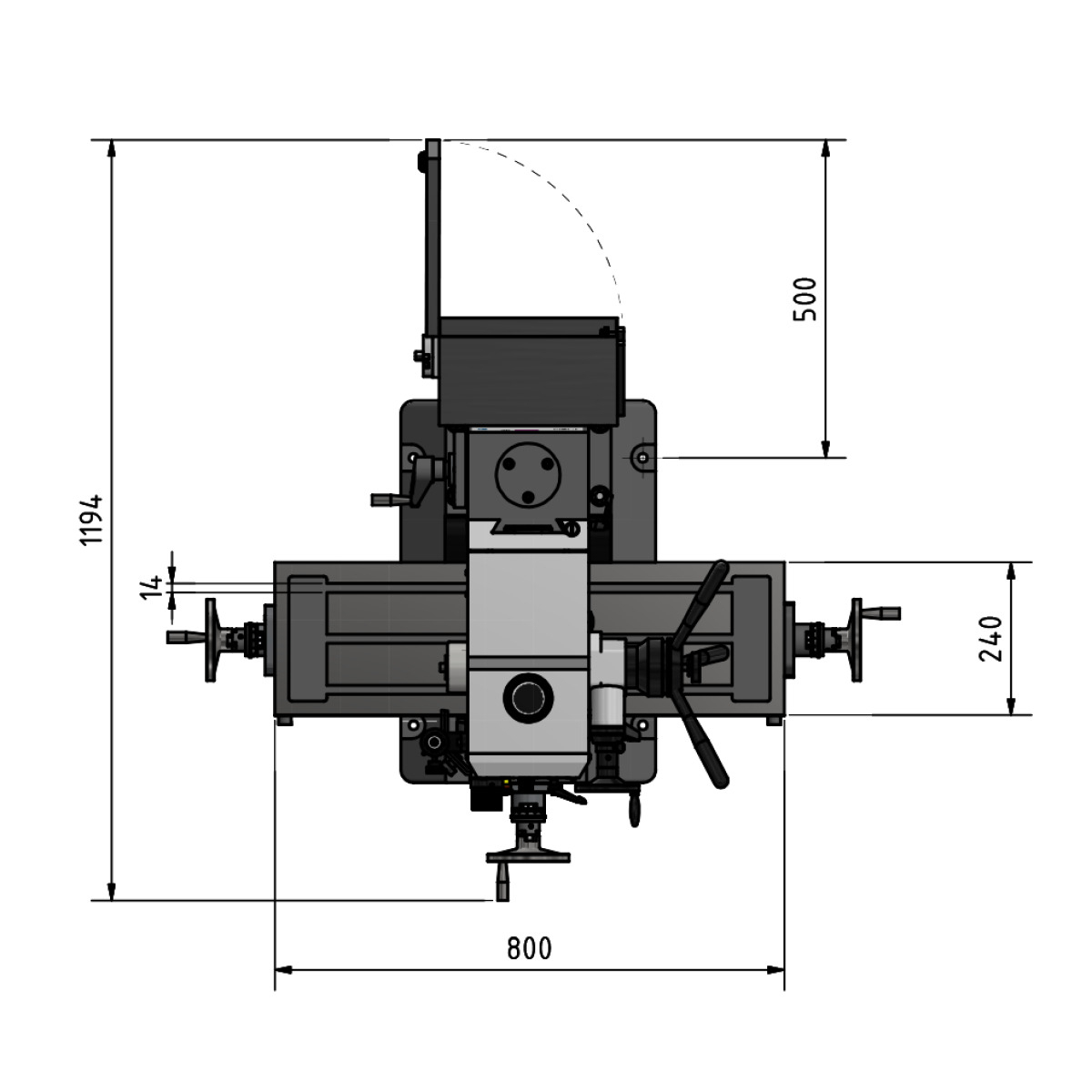

| A munkaasztal méretei | 800 × 240 mm |
| T-hornyok száma | 3 |
| A T-hornyok szélessége | 14 mm |
| A T-hornyok közti távolság | 63 mm |
| Az asztal maximális terhelése | 80 kg |
| Rögzítés | MK4/M16 |
| Orsó kúpja | MK4 |
| X tengely elmozdulása | 450 mm |
| Y tengely elmozdulása | 200 mm |
| Z tengely mozgástávolsága | 380 mm |
| A cső elmozdulása | 120 mm |
| Orsó fordulatszáma | 60–3 000 ford./perc |
| Sebességfokozatok száma | 12 |
| Fokozatmentes fordulatszám-változtatás | Nem |
| A főorsó maximális távolsága az asztaltól | 460 mm |
| A marófej dőlésszöge | −45° és +45° között |
| Digitális mérés | DRO 6 |
| Teljesítményfelvétel | 3 000 W |
| Tápfeszültség | 230 V |

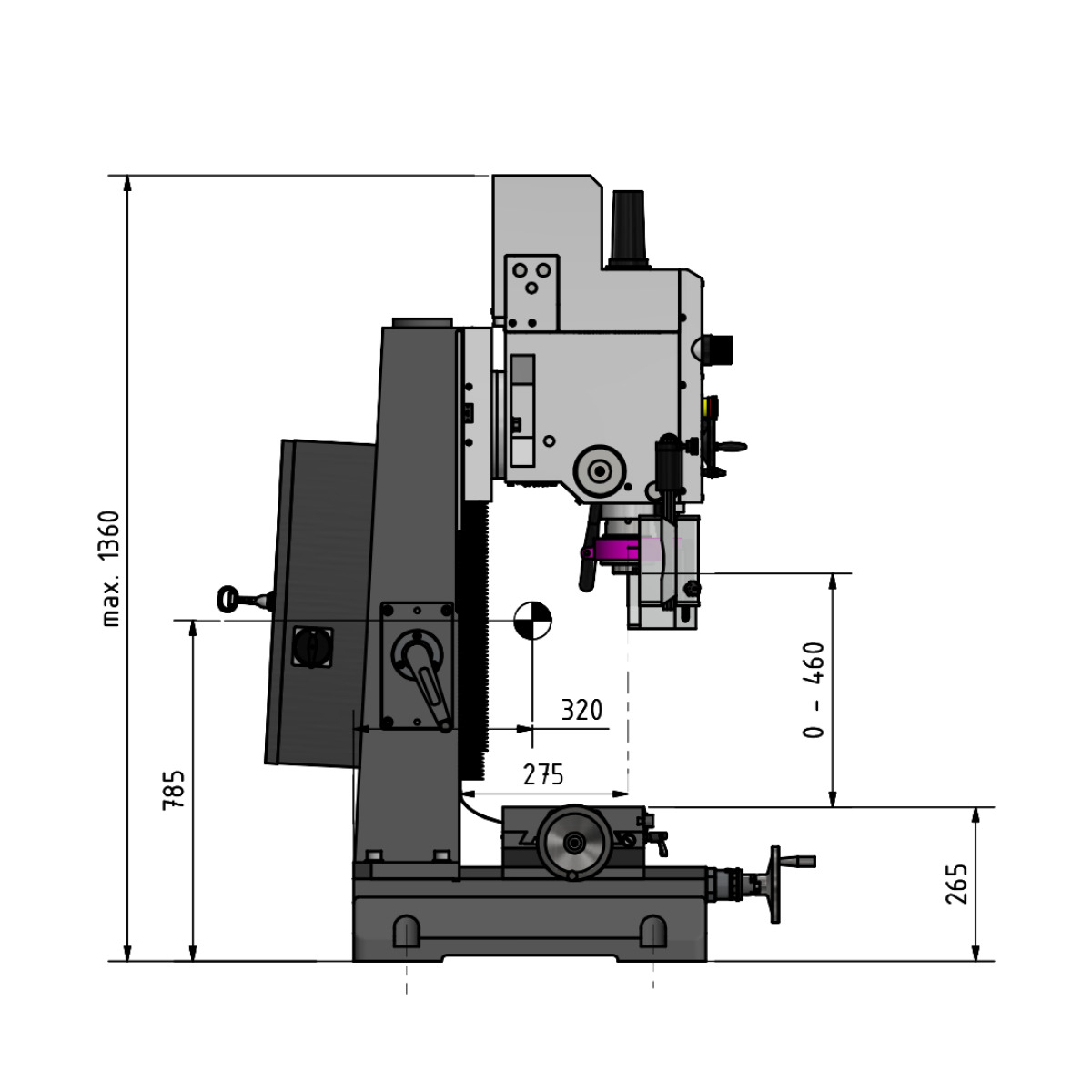

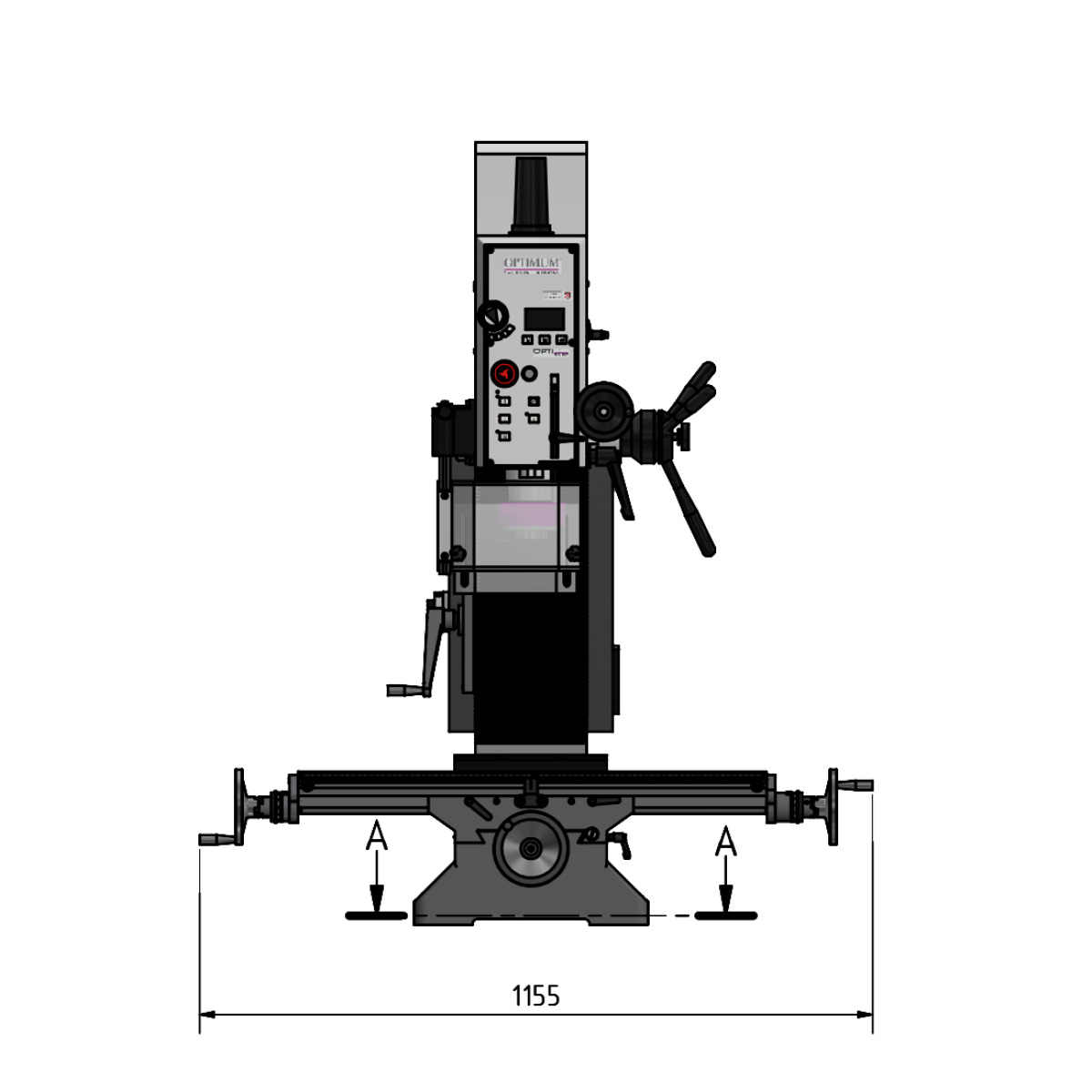

| A gép méretei (H × Sz × M) | 980 × 1 155 × 1 360 mm |
| Súly | 320 kg |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
További megmunkáló gépeket a fémmarógépek kategóriában talál. Tekintse meg az OPTIMUM márkájú gépeket is. A megfelelő munkatartomány, befogás és kivitel kiválasztásában segítséget nyújt a „Hogyan válasszuk ki a fémmarógépet?” című cikk.
Gyakran feltett kérdések
Milyen maximális furatátmérő fúrható acélba?
Az acélba fúrható maximális átmérő 32 mm. Folyamatos fúrás esetén a gyártó 28 mm-es kapacitást ad meg.
Van-e digitális mérőeszköze a fúró-marógépnek?
Igen. Az MB 4 SVD modell DRO 6 digitális mérőberendezéssel van felszerelve, mágneses mérőrendszerrel.
Fokozatmentesen szabályozható a fordulatszám?
Nem. A gép 12 sebességfokozattal rendelkezik, a fordulatszám-tartomány 60 és 3 000 fordulat/perc között van.
Háromfázisú áramellátás szükséges?
Nem. Ez a változat 230 V-os áramellátásra van tervezve. A gép felvett teljesítménye 3 000 W.
