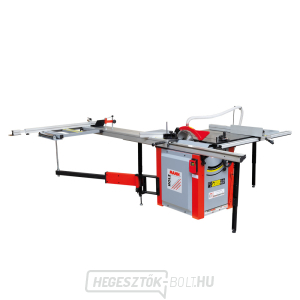

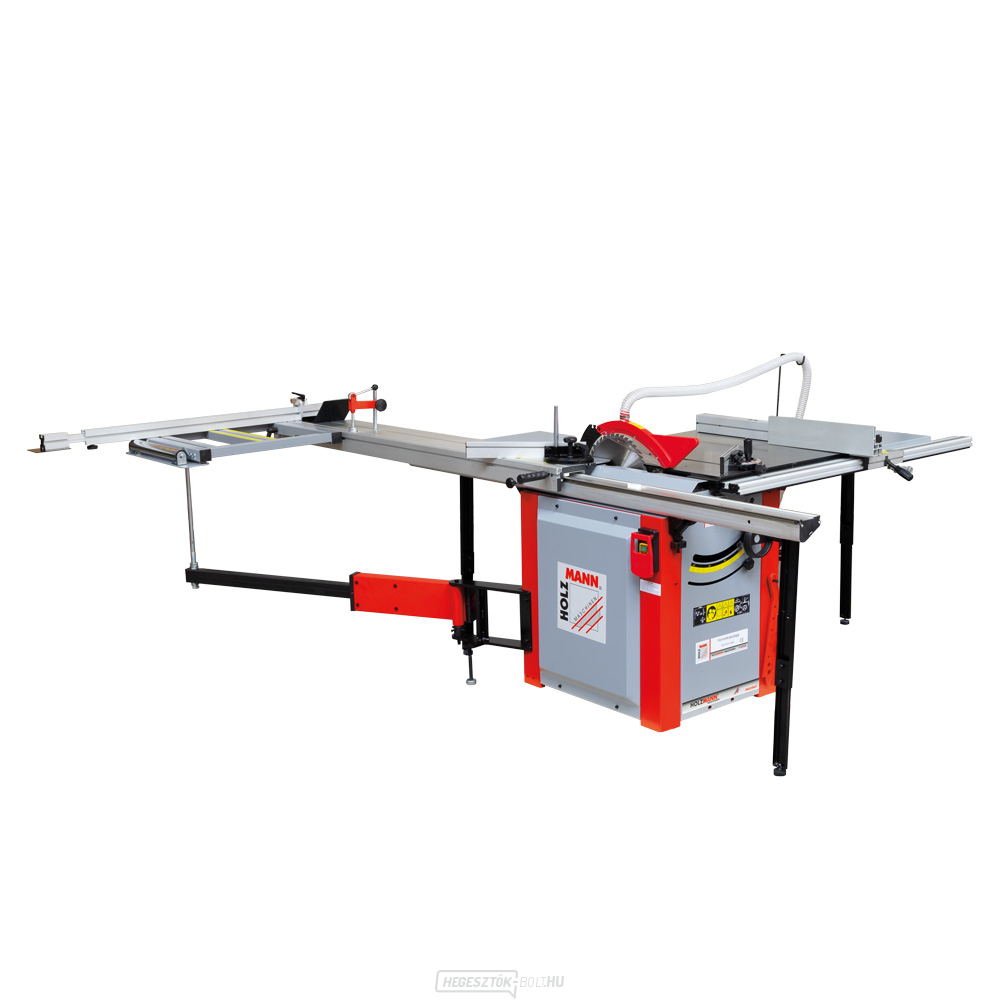

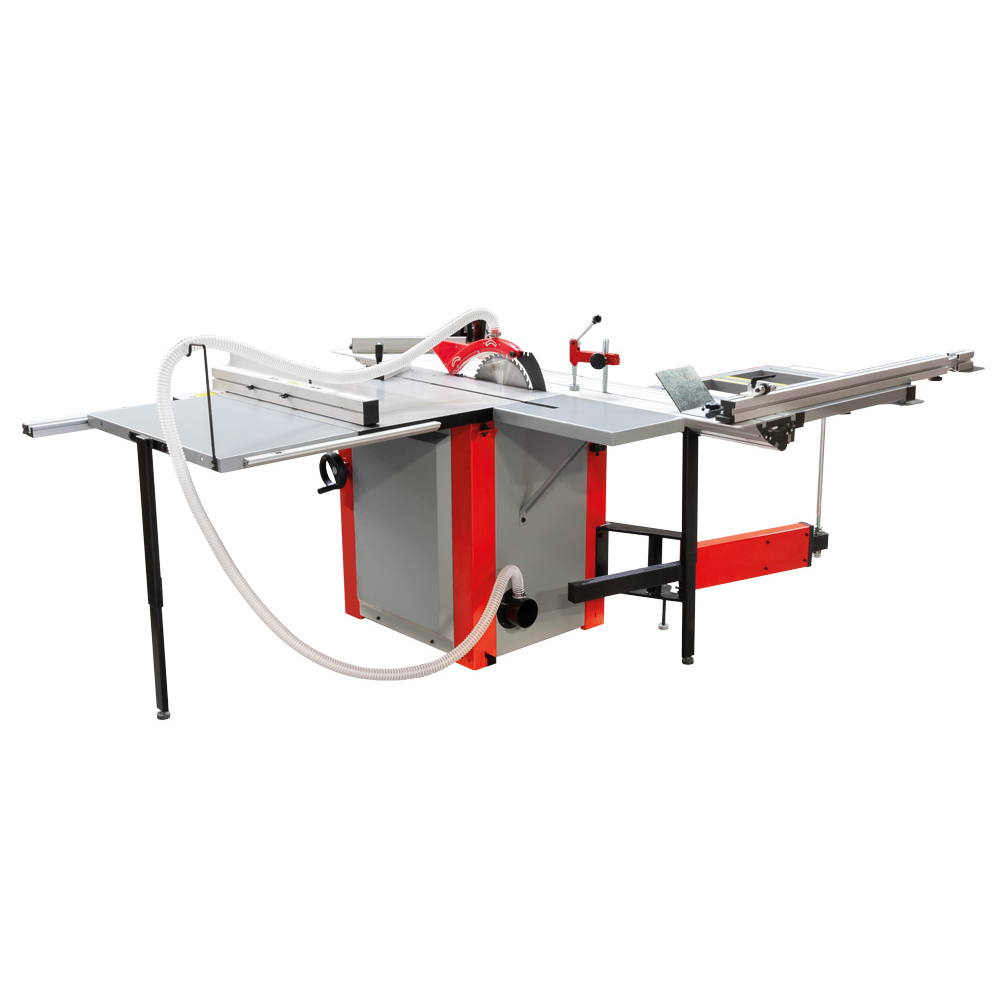

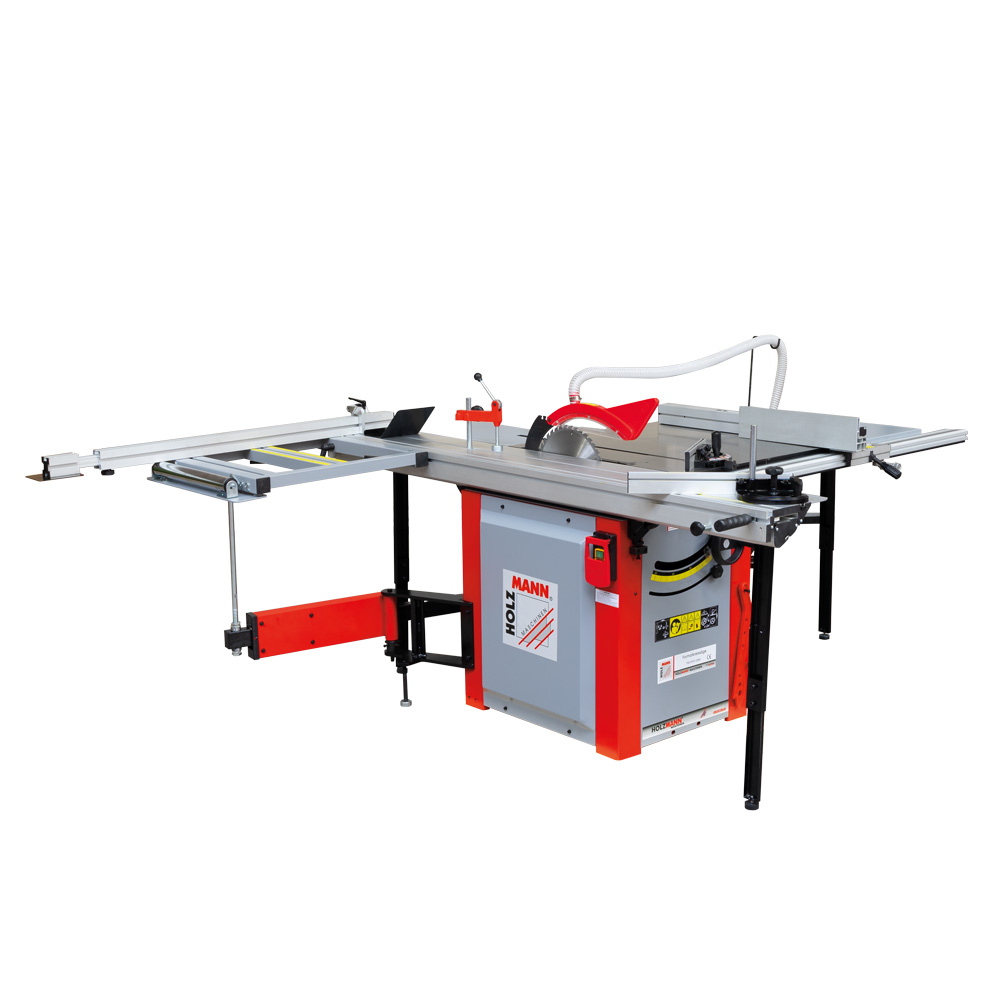

A Holzmann TS315VF2000 230 V formázófűrész egyfázisú, elővágóval és két méteres szánnal ellátott formázófűrész, amely precíz műhelyi formázásra szolgál. A modell precíz keresztirányú, hosszirányú és szögletes vágásra szolgál faanyagok és lemezanyagok esetében; valódi előnye abban rejlik, hogy a munkadarabot egy meghatározott pályán vezeti, és a kezelő kisebb eltérésekkel tudja megismételni a beállításokat, mint egy hagyományos asztali fűrésznél. A változatot egyértelműen a TS315VF2000 230V jelölés, a TS315VF2000_230V kód és a 230 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elég csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél mért vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint a gép teljes kihúzásakor szükséges helyigény. Ennél a modellnél a formázó rész mérete 2 000 × 270 mm, a vágási kapacitás hossza 1 900 mm, szélessége 1 250 mm, a fő vágótárcsa mérete pedig 315 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit külön ellenőrző lap tartalmazza.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A csomag méretei: 910 × 741 × 1 047 mm.
Miért érdemes éppen a TS315VF2000 230V modellt választani
?- Az elővágó tárcsa elősegíti a laminált lemezek tiszta vágását. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Az akár 1 250 mm-es vágási szélesség a bútorgyártás nagy részét lefedi. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A 230 V-os tápfeszültség bővíti a telepítési lehetőségeket. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszirányú vágások és a lemez megmunkálása

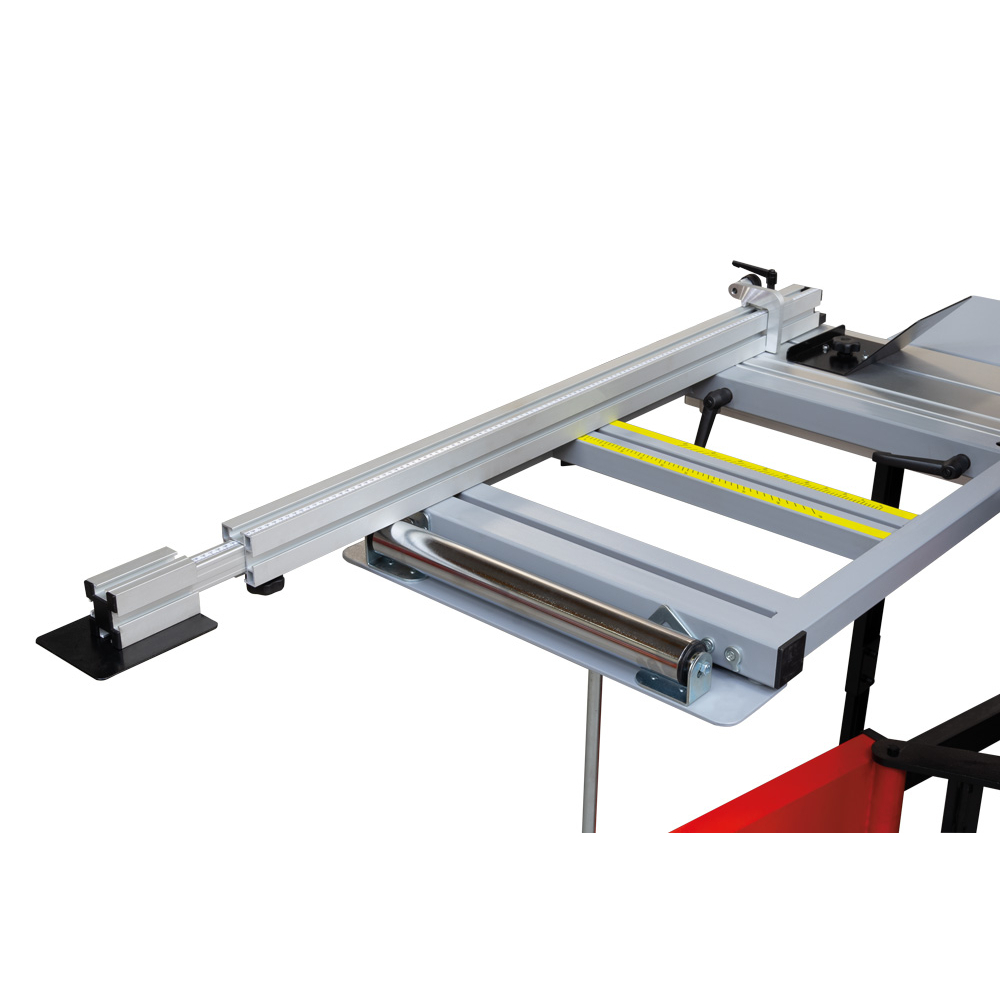

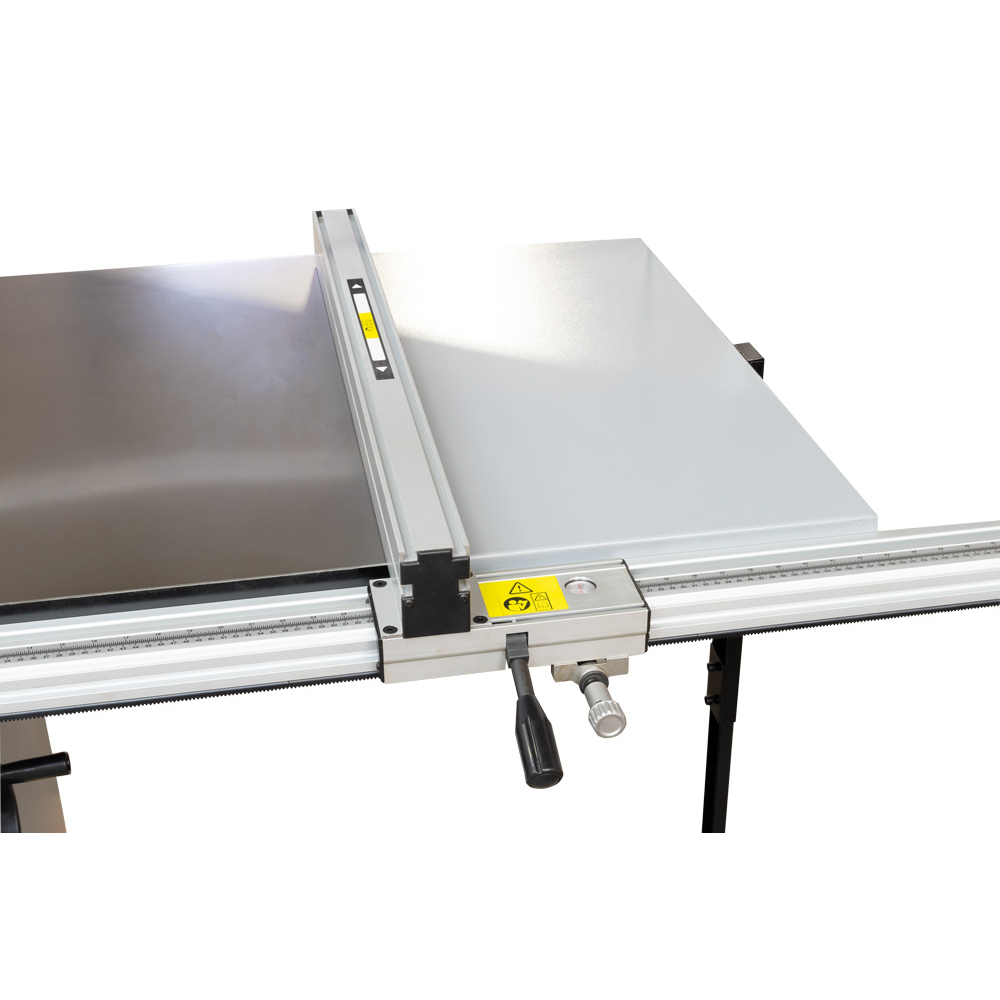

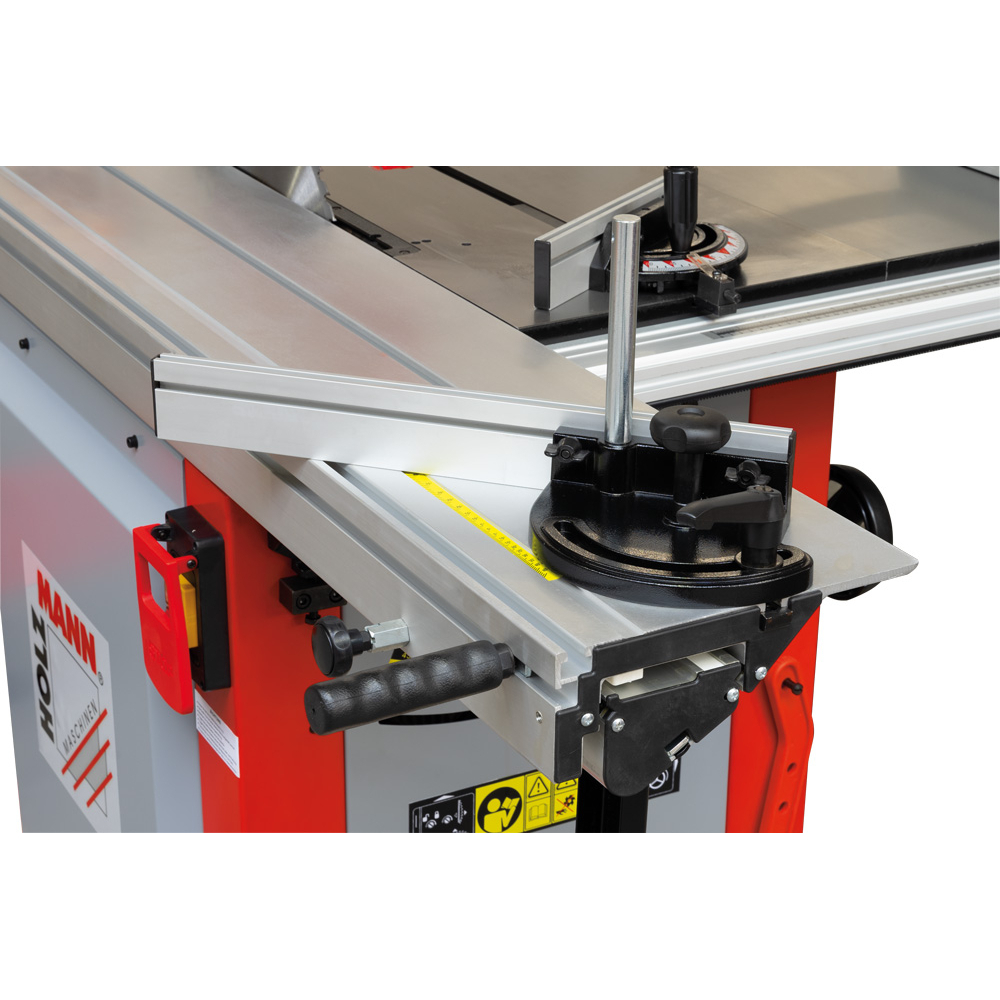

A méretre vágó kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszirányú ütköző ismétlődő szalagok és téglalapok vágásához szolgál. Nagy méretű lemezek esetén elengedhetetlen a súly elosztása a főasztalra és a kitámasztóra, a tárcsára gyakorolt oldalirányú nyomás elkerülése, valamint az anyag fémrészektől való megtisztítása a vágás előtt. A 90°-os szögnél 100 mm-es, 45°-os szögnél 80 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet feldolgozni merőleges és ferde beállítás esetén.
A fő vágótárcsa 4 000 min⁻¹ fordulatszámon működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérlemez esztétikai vágására. Az elővágó egység (90 mm; 5 800 min⁻¹) először megsérti az alsó díszréteget, majd a fő vágótárcsa kisebb kiszakadási kockázat mellett fejezi be a vágást.
Stabilitás, beállítás és elszívás

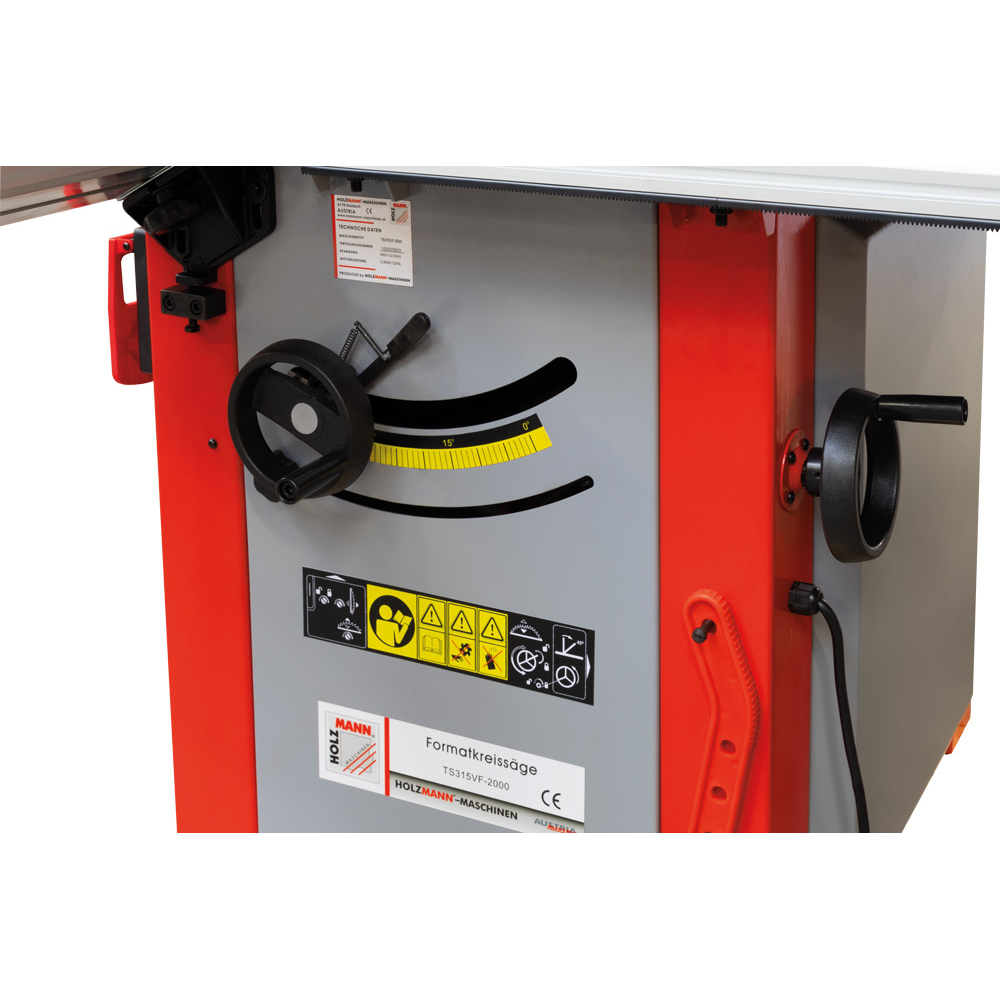

A munkaasztal mérete 800 × 820 mm, munkamagassága 870 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a szán játékát, a keresztirányú ütköző merőlegességét és a hosszanti vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkori jelzőállásra támaszkodni.

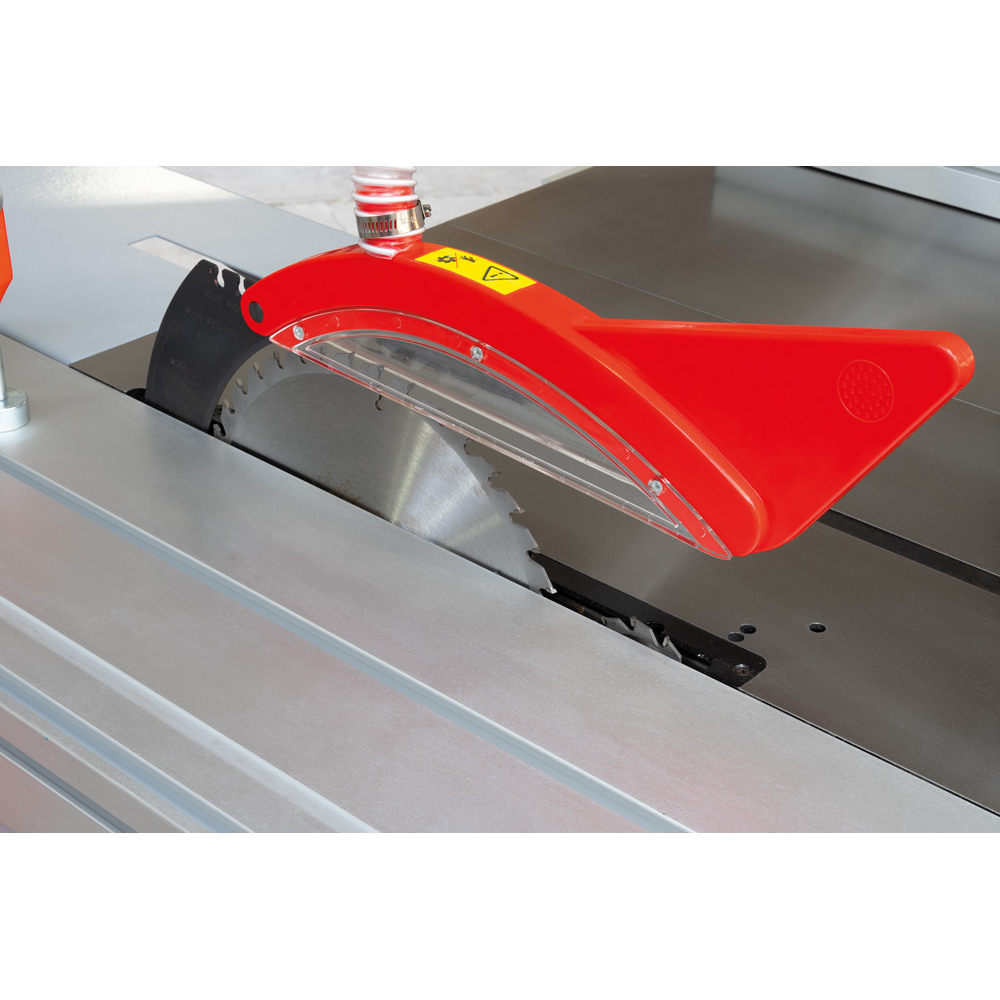

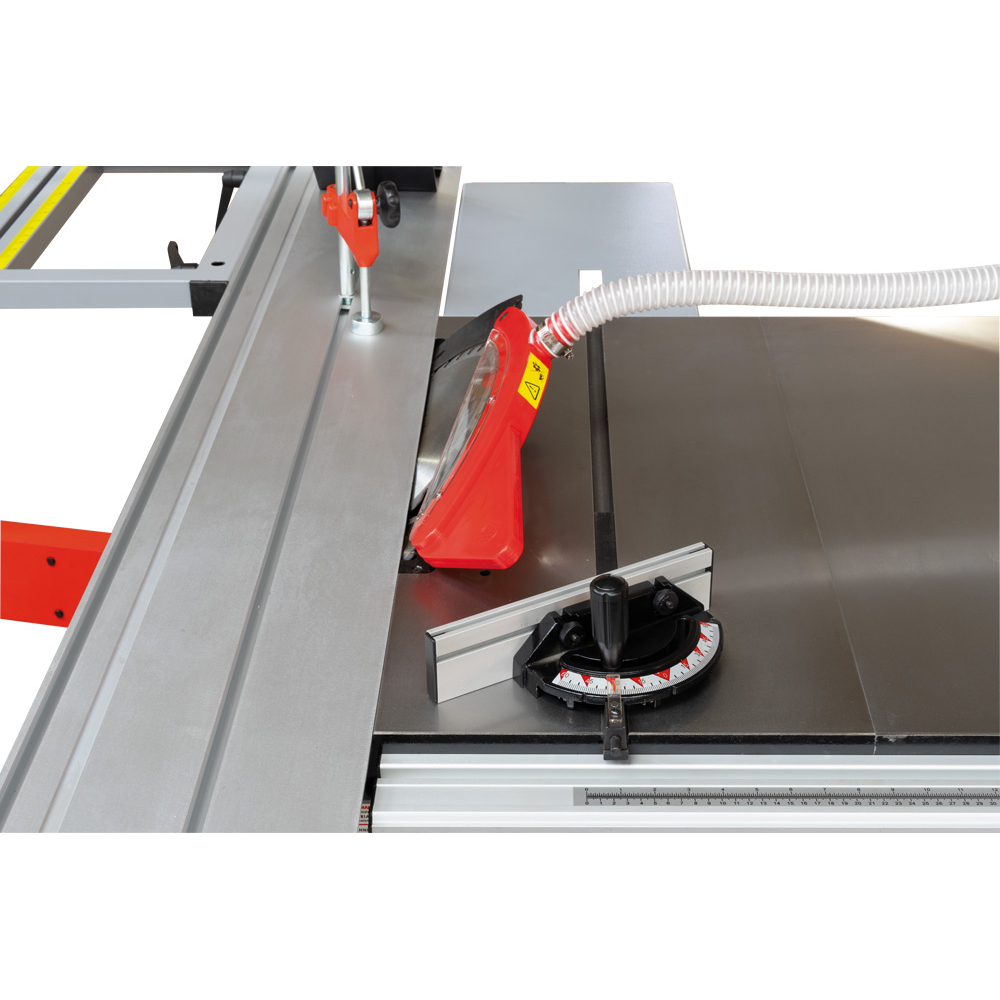

A elszívás 100 mm-es kialakítású. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a forgács mennyiségét a mechanizmusban, és hozzájárul a kocsi stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A szívórendszer nem helyettesíti a védőburkolatot, a szétnyitó éket és az egyéni védőeszközöket.
A szállítmány tartalma

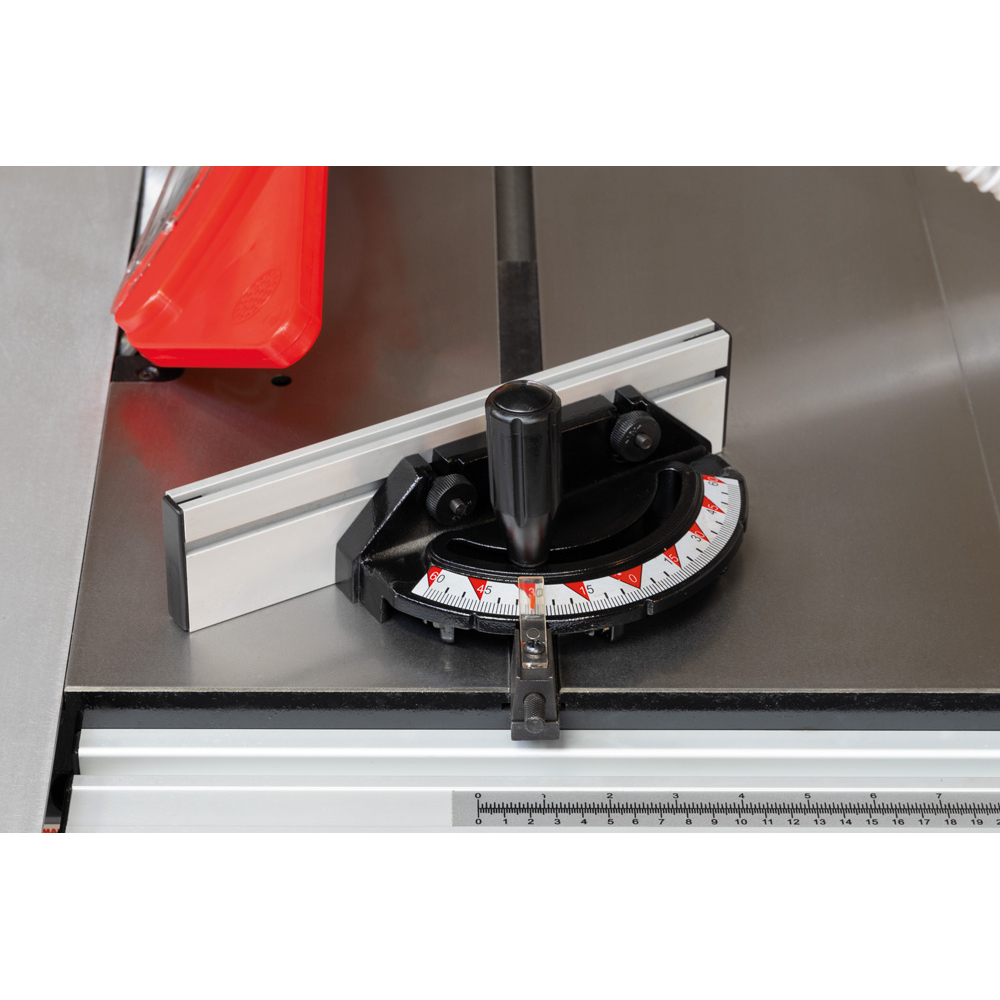

A standard készlet tartalmazza a fő- és az elővágó tárcsát, a kinyúlót, az asztal kiszélesítését és meghosszabbítását, valamint a hosszanti, szögletes és teleszkópos ütközőt. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a maximálisan megengedett fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 230 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 3 000 W; S6 4 000 W |
| Fő fűrészlap | 315 × 30 mm |
| A fő fűrészlap fordulatszáma | 4 000 min⁻¹ |
| Elővágás | 90 mm; 5 800 min⁻¹ |
| Max. 90°-os vágás | 100 mm |
| Max. vágási mélység 45°-nál | 80 mm |
| Formázó kocsi / futómű | 2 000 × 270 mm |
| Vágási kapacitás / vonalzó | 1 900 mm hossz; 1 250 mm szélesség |
| Munkapad | 800 × 820 mm |
| Munkamagasság | 870 mm |
| Elszívás | 100 mm |
| Nettó tömeg | 263 kg |
| Bruttó tömeg | 295,5 kg |
| Csomagolási méretek (H × Sz × M) | 910 × 741 × 1 047 mm |
| EAN | 9120039903934 |
Kinek ajánlott
a fűrész A Holzmann TS315VF2000 230 V formázófűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kinyúló rész oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívást és tolókarral ellátott eszközöket. A munkadarabot egyenletesen, erőltetés nélkül vezesse, tartsa a kezét a vágási vonaltól távol, és a tárcsa cseréje vagy a beállítás előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a csatlakoztatás után egy szakembernek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhely helyigényére vonatkozó ajánlásokat a „Hogyan válasszuk ki a formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A TS315VF2000 230 V alkalmas laminált anyagok vágására?
Igen, ha megfelelő, éles vágókorongot használ, a vezetést pontosan beállítja, és egyenletesen tolja előre a munkadarabot. A külön elővágó jelentős előnyt jelent a kétoldalúan tiszta él kialakításához, azonban szélességben és magasságban is pontosan be kell állítani a fő vágókoronghoz képest.
Mennyi helyre van szükség a gép körül?
Ne csak a csomag méreteit (910 × 741 × 1 047 mm) vegye figyelembe, hanem a kocsi, a kinyúló kar és a leghosszabb megmunkálandó darab teljes mozgását is. A biztonságos átjáró nem zavarhatja az anyag pályáját.
Milyen elszívót válasszunk?
A gép kivezetőnyílása 100 mm. A porelszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. A felállítás után ellenőrizze az asztalok síkosságát, a kocsi párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
