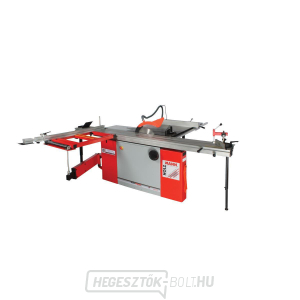

A Holzmann TS315VF2600 400V formázó fűrész egy közepes hosszúságú, elővágással ellátott professzionális formázó fűrész, amely egyensúlyt teremt a teljesítmény és a helyigény között. A modell faanyagok és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot egy meghatározott pályán vezeti, és a kezelő kisebb eltérésekkel tudja megismételni a beállításokat, mint egy hagyományos asztali fűrész esetében. A változatot egyértelműen a TS315VF2600 400V jelölés, a TS315VF2600_400V kód és a 400 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elég csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágási szélesség a vonalzónál, a vágási magasság, a támasztófelület mérete és a gép teljes kihúzásakor szükséges helyigény. Ennél a modellnél a formázó rész mérete 2 600 × 270 mm, a vágási kapacitás hossza 2 600 mm, szélessége 1 200 mm, a fő vágókorong mérete pedig 315 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző lap tartalmazza.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A csomag méretei: 1 220 × 765 × 1 040 mm.
Miért érdemes éppen a TS315VF2600 400V modellt választani
?- A 2 600 mm-es szán számos lemezformátumhoz elegendő, és kevesebb helyet foglal, mint a 3,2 m-es változat. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A 100 mm-es vágási magasság kiterjeszti a felhasználási lehetőségeket a vastagabb tömörfa feldolgozására is. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A 100 mm-es elővágás 8 500 fordulat/perc sebességgel működik. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti a későbbi élek igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretezés, hosszirányú vágások és a lemez megmunkálása

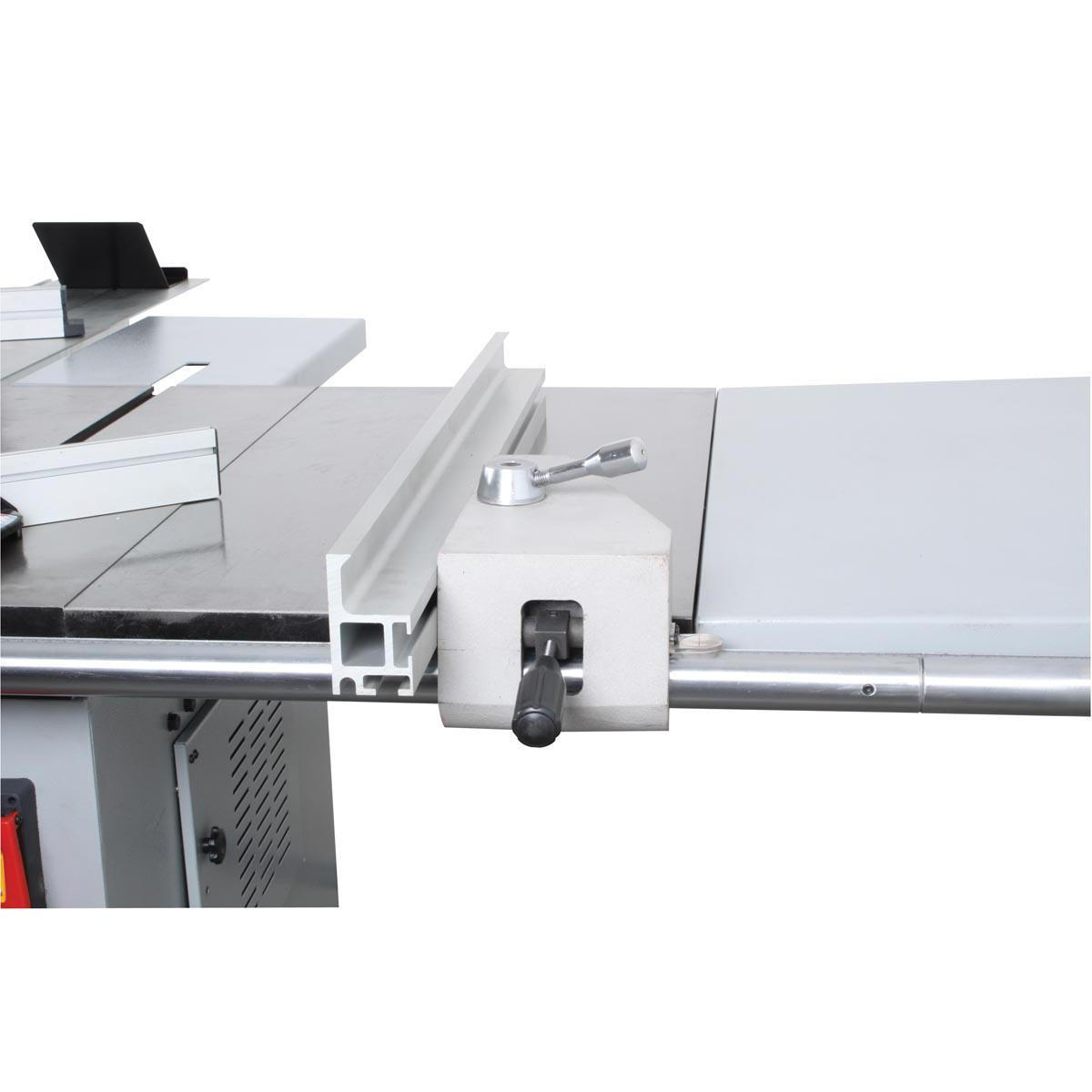

A méretező kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszirányú ütköző ismétlődő szalagok és téglalapok vágásához szolgál. Nagy méretű lemezek esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúlóra, a tárcsára gyakorolt oldalirányú nyomás elkerülése, valamint az anyag fémalkatrészektől való megtisztítása a vágás előtt. A 90°-os szögnél 100 mm-es, 45°-os szögnél 75 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet feldolgozni merőleges és ferde beállítás esetén.
A fő vágótárcsa 4 500 min⁻¹ sebességgel működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérlemez esztétikai vágására. Az elővágó egység (100 mm; 8 500 min⁻¹) először megsérti az alsó dekoratív réteget, majd a fő tárcsa kisebb szakadási kockázat mellett fejezi be a vágást.
Stabilitás, beállítás és elszívás
A munkaasztal mérete 800 × 820 mm, munkamagassága 850 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a kocsi holtjátékát, a keresztirányú ütköző merőlegességét és a hosszirányú vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkor beállított jelzőállásra támaszkodni.
A elszívás 100 mm-es átmérőjű. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a forgács mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyílásnak megfelelő keresztmetszettel. A elszívás nem helyettesíti a védőburkolatot, a szétnyitó éket és az egyéni védőeszközöket.
A szállítmány tartalma
A standard készlet tartalmazza a fő- és elővágó tárcsát, a hosszanti és teleszkópos ütközőt, az önbeálló talpat és az excentrikus nyomóerőt. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális termékválasztékával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a megengedett maximális fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 3 800 W; S6 5 100 W |
| Fő fűrészlap | 315 × 30 mm |
| A fő fűrészlap fordulatszáma | 4 500 min⁻¹ |
| Elővágás | 100 mm; 8 500 min⁻¹ |
| Max. bevágás 90°-nál | 100 mm |
| Max. vágási mélység 45°-nál | 75 mm |
| Formázó kocsi / futómű | 2 600 × 270 mm |
| Vágási kapacitás / vonalzó | 2 600 mm hossz; 1 200 mm szélesség |
| Munkapad | 800 × 820 mm |
| Munkamagasság | 850 mm |
| Elszívás | 100 mm |
| Nettó tömeg | 340 kg |
| Bruttó tömeg | 370 kg |
| Csomagolási méretek (H × Sz × M) | 1 220 × 765 × 1 040 mm |
| EAN | 9120039902821 |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
Kinek
ajánlott a
fűrész
A Holzmann TS315VF2600 400V formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágási mélységgel. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívást és tolóeszközöket. A munkadarabot egyenletesen, erőltetés nélkül vezesse, kezeit tartsa távol a vágási vonaltól, és a tárcsa cseréje vagy beállítása előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után egy szakképzett személynek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhely helyigényére vonatkozó ajánlásokat a „Hogyan válasszunk formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A TS315VF2600 400V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágótárcsát használ, a vezetést pontosan beállítja, és egyenletesen halad. A külön elővágó jelentős előnyt jelent a kétoldalúan tiszta él kialakításához, azonban szélességben és magasságban is pontosan be kell állítani a fő vágótárcsához képest.
Mennyi helyre van szükség a gép körül?
Ne csak a csomag méreteit (1 220 × 765 × 1 040 mm) vegye figyelembe, hanem a kocsi, a kinyúló kar és a leghosszabb megmunkálandó darab teljes mozgását is. A biztonságos átjárónak nem szabad az anyag pályájába kerülnie.
Milyen elszívót válasszunk?
A gép kivezetőnyílása 100 mm. A elszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Szükséges-e a fűrészt a szállítás után beállítani?
Igen. A felállítás után ellenőrizze az asztalok síkosságát, a kocsi párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
