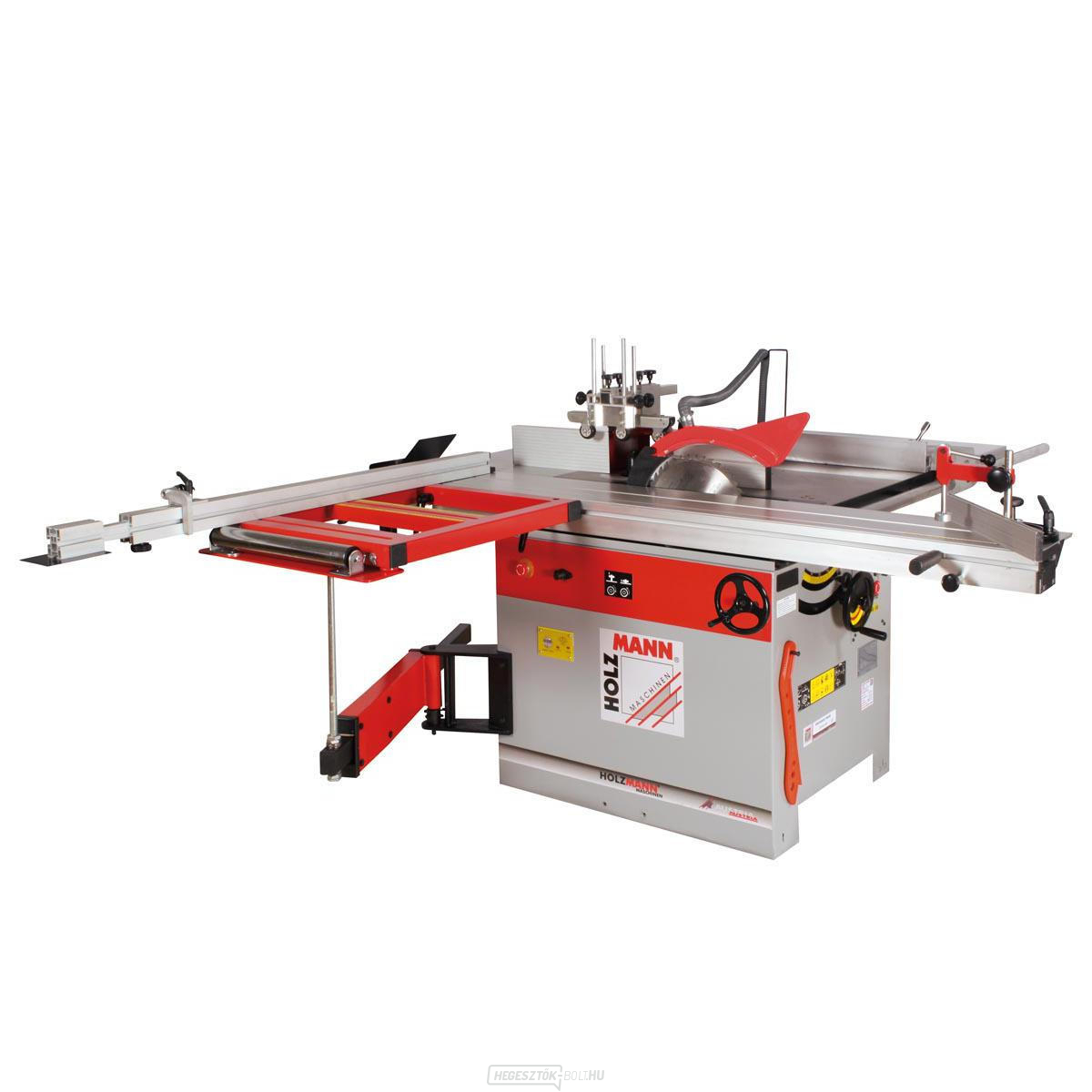

A Holzmann KF315VF2000 230 V-os alsó maróval ellátott formázófűrész egy kombinált, egyfázisú gép, amely egy elővágó funkcióval rendelkező formázófűrészt és egy alsó marót egyesít. A modell faanyagok és lemezanyagok precíz keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot egy előre meghatározott pályán vezeti, és a kezelő a beállításokat kisebb eltérésekkel tudja megismételni, mint egy hagyományos asztali fűrésznél. A változatot egyértelműen a KF315VF2000 230V jelölés, a KF315VF2000_230V kód és a 230 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elegendő csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél mért vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint az a hely, amelyre a gépnek teljes kihúzáskor szüksége van. Ennél a modellnél a formázó rész mérete 2 000 × 270 mm, a vágási kapacitás hossza 2 200 mm, szélessége 1 330 mm, a fő vágótárcsa mérete pedig 315 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző lap tartalmazza.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni a bejárati útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A csomag méretei: 990 × 825 × 1 035 mm.
Miért érdemes éppen a KF315VF2000 230V modellt választani
?- A két munkagép helyet takarít meg a kisebb asztalosműhelyekben. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.

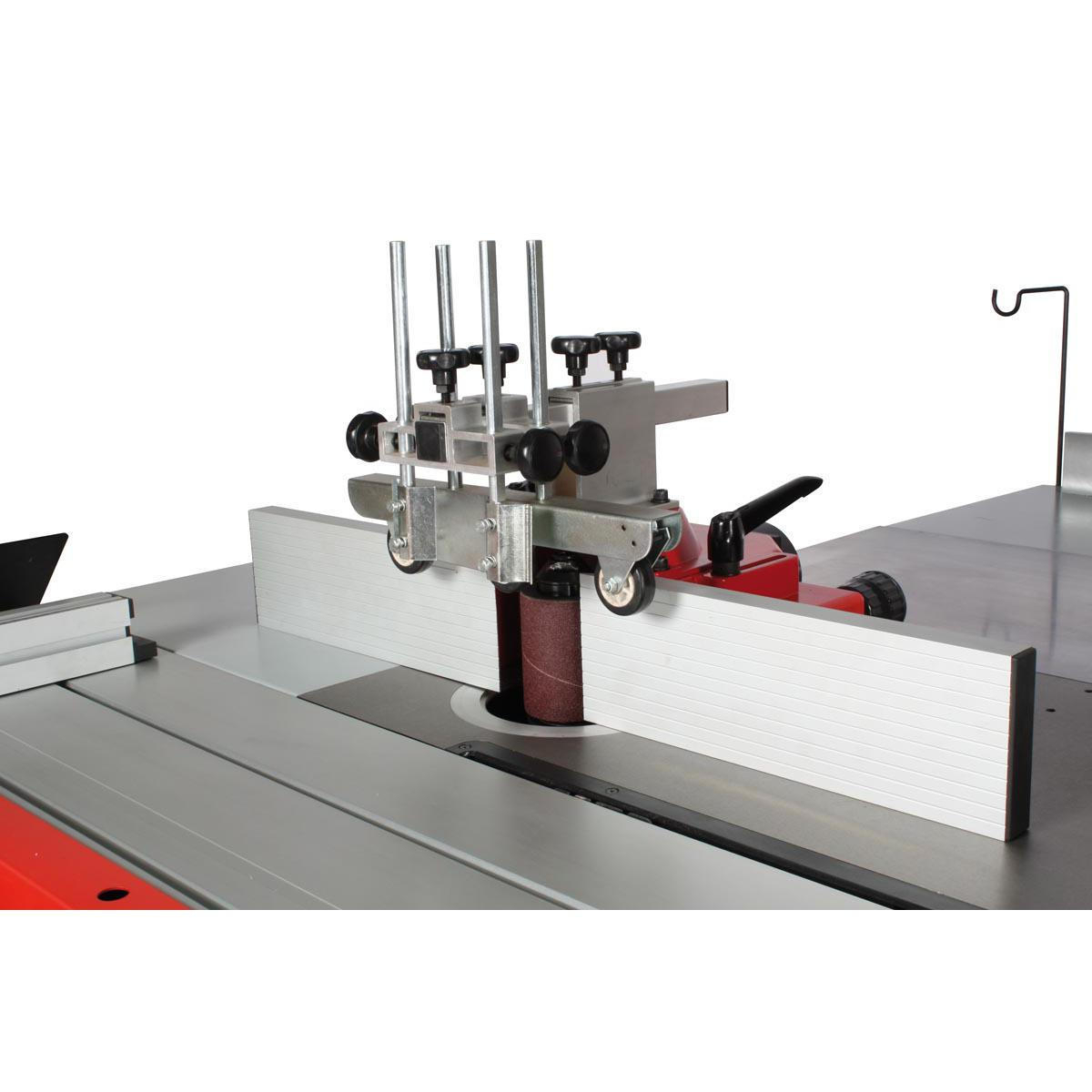

- A maróorsó négy fordulatszáma bővíti a profilozási lehetőségeket. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A széles vágási szélesség és a két méteres szán elősegítik a bútorgyártást. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszanti vágások és a lemez megmunkálása
A méretre vágó kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszanti ütköző ismétlődő sávok és gerendák vágásához szolgál. Nagy méretű táblák esetén elengedhetetlen a súly elosztása a főasztalra és a kitámasztóra, a tárcsára ne gyakoroljon oldalirányú nyomást, és a vágás előtt tisztítsa meg az anyagot a fém alkatrészektől. A 90°-os szögnél 100 mm-es, 45°-os szögnél 80 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet megmunkálni merőleges és ferde beállítás esetén.
A fő vágótárcsa 4 500 min⁻¹ sebességgel működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérlemez esztétikai vágására. Az elővágó egység (100 mm; 8 500 min⁻¹) először megsérti az alsó dekoratív réteget, majd a fő tárcsa kisebb szakadási kockázat mellett fejezi be a vágást.
Stabilitás, beállítás és elszívás
A munkaasztal mérete 860 × 890 mm, munkamagassága 850 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a szán játékát, a keresztirányú ütköző merőlegességét és a hosszirányú vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próbavágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállítás során beállított jelzőállásra támaszkodni.
A porelszívás 2 × 100 mm-es kialakítású. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a forgács mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A szívórendszer nem helyettesíti a védőburkolatot, a szétnyitó éket és az egyéni védőeszközöket.
A szállítmány tartalma
A standard készlet tartalmazza a fő- és elővágó tárcsát, a 30 mm-es maróorsót, a kinyúlót, az asztalokat, az ütközőket, az önbeálló talpat és a nyomóerőt. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a megengedett maximális fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 230 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 fűrész 3 800 W / S6 5 100 W; S1 marógép 2 800 W / S6 4 000 W |
| Fő fűrészlap | 315 × 30 mm |
| A fő fűrészlap fordulatszáma | 4 500 min⁻¹ |
| Elővágás | 100 mm; 8 500 min⁻¹ |
| Max. bevágás 90°-nál | 100 mm |
| Max. vágásmélység 45°-nál | 80 mm |
| Formázó kocsi / futómű | 2 000 × 270 mm |
| Vágási kapacitás / vonalzó | 2 200 mm hossz; 1 330 mm szélesség |
| Munkapad | 860 × 890 mm |
| Munkamagasság | 850 mm |
| Elszívás | 2 × 100 mm |
| Nettó tömeg | 340 kg |
| Bruttó tömeg | 425 kg |
| Csomagolási méretek (H × Sz × M) | 990 × 825 × 1 035 mm |
| Maróorsó | 30 mm |
| A marógép fordulatszáma | 1 800 / 3 000 / 6 000 / 9 000 min⁻¹ |

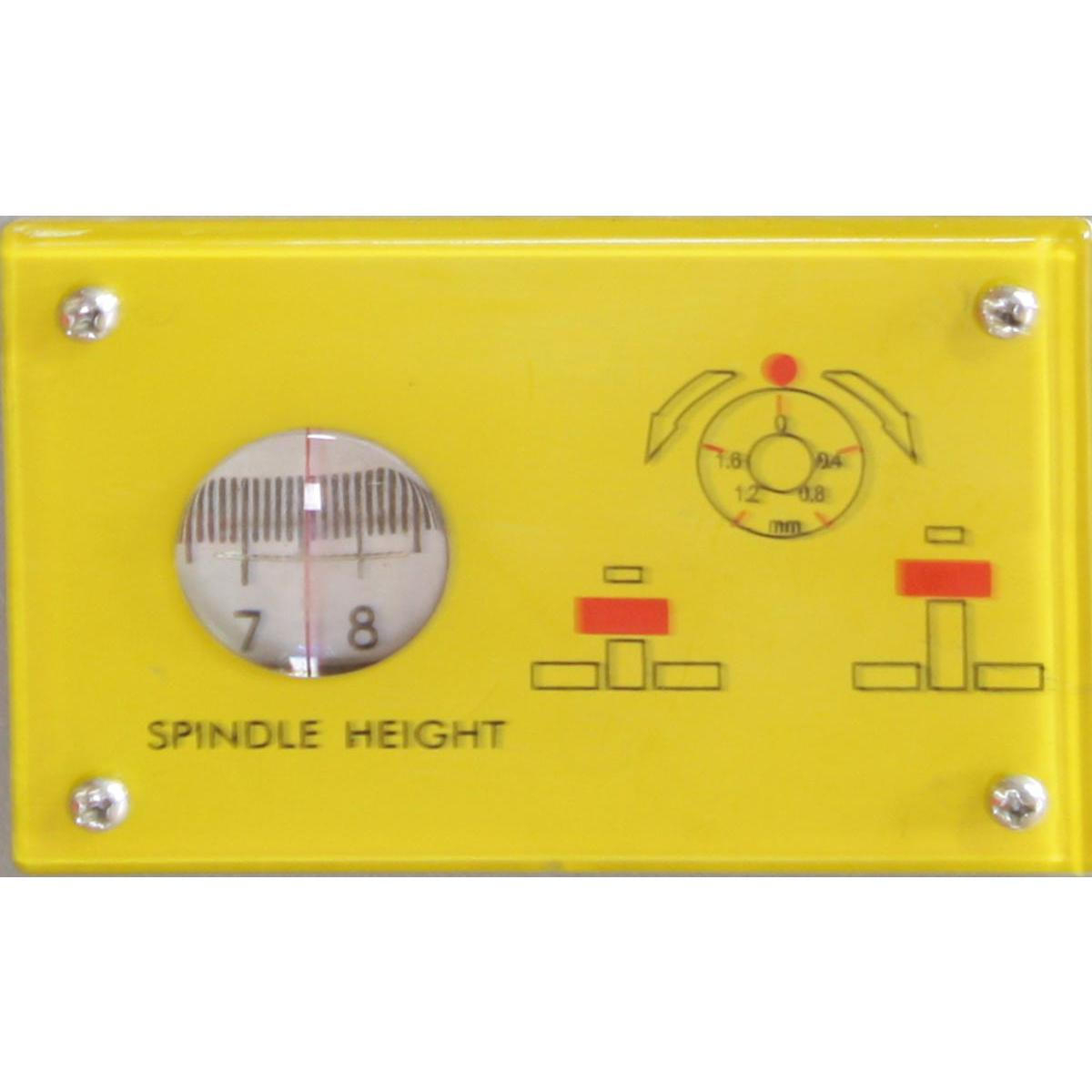

| Orsó lökethossza | 100 mm |
| Max. szerszámmagasság az asztal felett | 200 mm |
| EAN | 9120039906607 |
Kinek
ajánlott
a
fűrész A Holzmann KF315VF2000 230 V alsó maróval ellátott formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívót és tolóeszközöket. A munkadarabot egyenletesen, erőltetés nélkül vezesse, tartsa a kezét a vágási vonalon kívül, és a fűrészlap cseréje vagy beállítása előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után szakembernek kell ellenőriznie a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhely helyigényére vonatkozó ajánlásokat a „Hogyan válasszunk formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A KF315VF2000 230V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágókorongot, pontosan beállított vezetést és egyenletes előtolást használnak. Az önálló elővágás jelentős előnyt jelent a kétoldalúan tiszta él kialakításához, azonban szélességben és magasságban is pontosan be kell állítani a fő vágókoronghoz képest.
Mennyi helyre van szükség a gép körül?
Ne csak a csomag méreteit (990 × 825 × 1 035 mm) vegye figyelembe, hanem a kocsi, a kinyúló kar és a leghosszabb megmunkálandó munkadarab teljes mozgását is. A biztonságos átjáró nem nyúlhat be az anyag pályájába.
Milyen elszívót válasszunk?
A gép elszívócsatlakozása 2 × 100 mm. Az elszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. A felállítás után ellenőrizze az asztalok síkosságát, a szán párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szögeket. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
