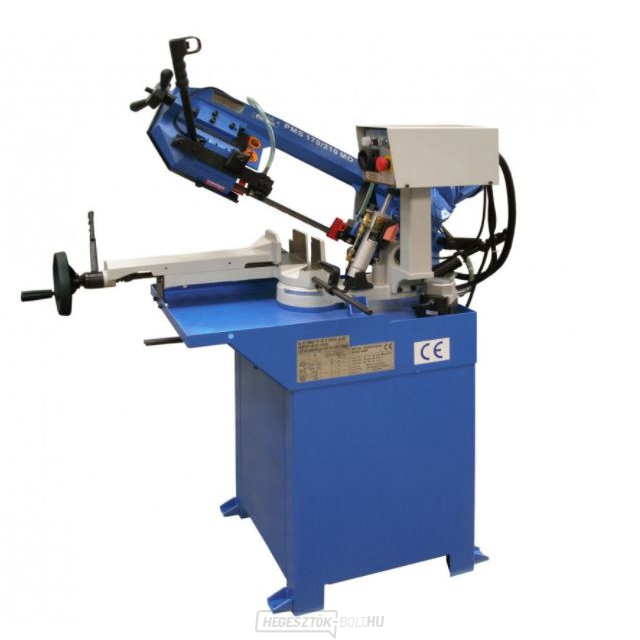

PILANA szalagfűrész fémhez PMS 170/210 MO

APMS 170/210 MO szalagfűrész az egyik legnépszerűbb gravitációs szalagfűrész a piacon, amelyből tíz év alatt több mint ezer darabot adtak el. A gép kialakítása bevált és változatlan, ami tíz év működés után is biztosítja a gép minden alkatrészének stabil ellátását. A gép vezérlését úgy alakították ki, hogy a szalagfűrész beállítása során a kezelő a lehető legkevesebb felesleges mozdulatot végezze. A gépet a mechanikai megmunkálás magas minősége is jellemzi. A fűrész képes szerkezeti acél és ötvözött acél különböző profilok vágására legfeljebb 1 mm vastagságig, beleértve a 170 mm átmérőjű tömör rudakat is.

Szalagfűrészkar:

  • Afűrészkar egy tömör öntöttvas darab, ami a lehető legjobb megoldás egy csuklós fűrész esetében. Mechanikai tulajdonságainak köszönhetően az öntöttvas tökéletesen elnyeli a fűrészszalag vágásakor keletkező mikrorezgéseket.
  • A kar általános kialakítása ezért növeli a fűrészlap élettartamát, mivel a mikrorezgések kiküszöbölése csökkenti a súrlódást a fűrészlap HSS foga és a vágandó acél között. A robusztus fűrészkar elpusztíthatatlan kúpgörgős csapágyakkal ellátott csuklóra van szerelve. Egyensúlyát úgy állították be, hogy a kezelőnek a kézi vágásnál a visszaforgásgátló rugók segítsége nélkül is kevés erőt kelljen kifejtenie a felemeléshez.

Ferde vágás:

  • Agravitációs szalagfűrész karja egy kézi reteszelő kar segítségévelkönnyen beállítható a szöghöz. A bal oldalon 60°-os szögig, ahol legfeljebb 70 mm-es Ø70 mm vágható. Ha a kar 45°-ra van beállítva, akár Ø120 mm-es vágás is lehetséges.

Kézi és gravitációs vágási lehetőség:

  • Kisebb méreteknél és profilacéloknál a kézi üzemmód használható, ahol a gravitációs görgő áramlása maximális, és az ellenrugók úgy vannak beállítva, hogy a fűrész kezelője a vágásnál alkalmazott nyomáskor enyhe ellenállást tanúsítson. Ez a rendszer lehetővé teszi az emberi erő folyamatosabb szabályozását, ahogy a kar a vágásba nyomódik.
  • Azöv a karra erősített fogantyún leereszkedik.
  • A gravitációs áramlású hidraulikus henger a rendszer szerves részét képezi, amely lehetővé teszi a kar sima mozgásának beállítását a vágásba. A hengeren történő vágás közbeni előtolás beállítása pontos, és lehetővé teszi, hogy pontosan reagáljon a fűrészen lévő anyag adott keresztmetszetére, amely a vágás során változik. Ha a terhelés megnövekszik, ami fokozott rezgéssel és zajjal jár, az előtolás könnyen visszahúzható a legpontosabb vágás és a lehető legnagyobb élettartam elérése érdekében. Az átfolyóhengeren van egy végálláskapcsoló, amely a vágás befejeztével kikapcsolja a fűrészlapot, ami előnyös nagyobb keresztmetszeteknél, ahol maga a vágás több percet vesz igénybe.

Anyag rögzítése:

  • Egybevált anyagrögzítő rendszer, ahol egy kézi kerék segítségével gyorsan beállíthatja a fogó csúszó pofájának helyzetét. A pozícionálható öntöttvas kar az anyag szilárd megragadására szolgál, amely szilárd fogást biztosít a különböző anyagprofilokon, beleértve a forgó rudakat is, ahol a legkisebbek a megragadó érintkezési pontok.
  • Nagyon fontos, hogy az anyagot szilárdan tartsa a feszítőszekrényben, mivel a vágandó anyag bármilyen mozgása tönkreteszi a fűrészlapot.

Tisztítókefe:

  • A fűrésznek van egy laza tisztítókeféje, amely az acélforgácsot kiviszi a fűrészlap foghézagából, ezzel meghosszabbítva annak élettartamát. A kefe magassága a fokozatos kopásnak megfelelően állítható.

A fűrész hűtése:

  • Afűrész hűtése a maximális hűtési hatékonyság érdekébenkényelmesen a vezetőblokkokba van vezetve. A hűtési ciklus automatikusan elindul a fűrészlappal együtt, és a fojtószelepen könnyen szabályozható. A hűtőtartály könnyen hozzáférhető, így könnyen tisztítható. A fűrész tartalmaz egy csepegtetőlemezt.

Specifikációk:

Feszültség: 400 V
Motor: 0,75 kW
Szalagméret: 2110 x 20 x 0,9 mm
Szalagsebesség: 40, 80 m/min.
Maximális vágási átmérő: 170 mm
A gép méretei: 1500 x 800 x 1620 mm
A gép súlya: 156 kg
A csomag súlya: 170 kg

Avágandó anyag maximális méretei:
Kerek profil / Négyszögletes profil / Négyszögletes profil
0° 170 mm / 170 x 170 mm / 210 x 95 mm
45° 120 mm / 110 x 110 mm / -
60° 70 mm / 60 x 60 mm / -

A PMS 170/210 MO szalagfűrészgép tartozékai:
A PMS 170/210 MO szalagfűrészgépet különféle tartozékokkal lehet felszerelni, például közvetlenül a géphez csatlakoztatható szállítószalagokkal. A hátsó szállítószalag 2000 m hosszú, és a kívánt hosszúságban egymáshoz csatlakoztatható. Az elülső szállítószalag 3000 mm hosszú, és mechanikus megállóval rendelkezik a vágási hossz beállításához. A fűrészszalag feszességét egy feszültségmérő is jelzi, valamint egy lézervonal, amely a vágandó anyagra vetíti a jövőbeli vágási vonalat.
