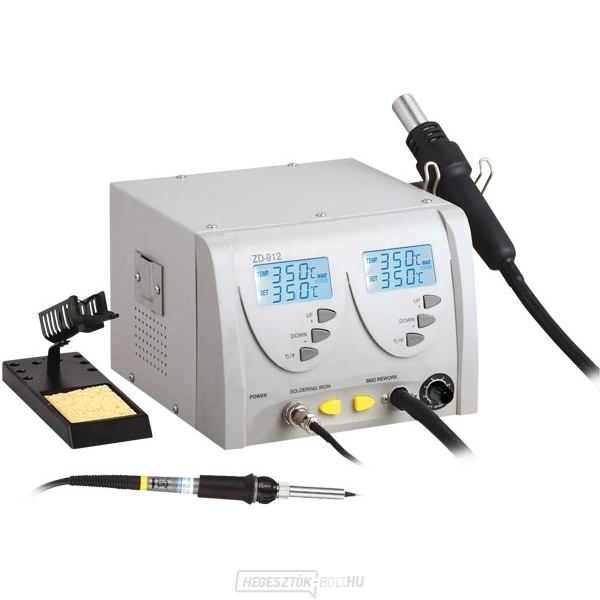

Forrasztó/Forrólevegős állomás ZD-912
A ZD-912 mikro forrasztópáka hőlégfúvóval egy nagy teljesítményű és multifunkcionális állomás elektronikus eszközök gyártásához és javításához. Alkalmas a legtöbb típusú IC forrasztására és kiforrasztására, valamint nyomtatott áramkörök vagy alkatrészeik javítására. Ezt az eszközt az elektronikai kutatás, oktatás, gyártás és különösen az elektronikus eszközök javítása területén használják. Két kétsoros LCD kijelző egymástól függetlenül mutatja a forrasztóhegy beállított és tényleges hőmérsékletét, valamint a hőlégfúvó forró levegő áramlását. Ez tökéletessé teszi az érzékeny SMD áramkörök, például SOIC, CHIP, PLCC, BGA stb. kiforrasztásához. Védi az áramköröket a statikus elektromosság és az elektromos áram okozta károsodástól. Ugyanakkor számos más alkalmazási területen is használható, ahol fontos a koncentrált forró levegő áramlása, pl. tisztításkor, meleg illesztéskor, anyagok melegítésekor karbantartás vagy összeszerelés során. A hőmérséklet az LCD kijelzőn állítható be, gyors felmelegítés üzemi hőmérsékletre. A levegő mennyisége folyamatosan szabályozható a membránszivattyú szabályozásával és négy különböző hegy használatával, amelyek a szállítmány részét képezik. Az SMD alkatrész formájának megfelelő további hegyek-hosszabbítók vásárolhatók. A nyél csúszásgátló gumival van ellátva, ami nagyobb kényelmet biztosít és megkönnyíti a kezelést. Csipesz az SMD IC-k eltávolításához.
Termékparaméterek:
1) Vezérlőegység
A forrasztópákát és a lángvágót két mikroprocesszor vezérli automatikusan. A digitális vezérlőelektronika és a kiváló minőségű érzékelők garantálják a pontos hőmérséklet-szabályozást a forrasztóhegyben. A legmagasabb fokú hőmérséklet-pontosságot és a hőterhelés változásai esetén a legmegfelelőbb dinamikus hőviselkedést a mért értékek gyors és precíz kiértékelése biztosítja egy zárt szabályozási körben. A vezérlőegységbe beépített membránszivattyú csökkenti a zajszintet és biztosítja a megfelelő légáramlást.
2) Forrasztópáka
60 W teljesítményű forrasztópáka (fűtőteljesítmény akár 130 W). Nagy teljesítményének és vékony hegyének köszönhetően kiválóan alkalmas finom munkákhoz. A fűtőelem PTC érzékelőt tartalmaz a forrasztócsúcson, és gyorsan és pontosan szabályozza és fenntartja a beállított forrasztási hőmérsékletet. A forrasztópáka hegye N4 sorozatú és cserélhető.
3) Hőpisztoly
A 320 W teljesítményű, 160°C és 480°C (320°F és 896°F) közötti hőmérsékletű, valamint széleskörű markolatválasztékkal rendelkező pisztoly mindenféle SDP, QFP és PLCC áramkör forrasztására és kiforrasztására használható. - a forrasztóhegy (levegő) hőmérsékletének, az előre beállított és a tényleges értéknek a kijelzése az LCD kijelzőn.
- folyamatosan állítható levegőhőmérséklet
- folyamatosan állítható forró levegő mennyiség
- SMD áramkörökhöz alkalmas
- 4 db cserélhető tartozék, átmérő 2,5+4,4+10×10+14×14 mm (79-3901, 79-3902, 79-3903, 79-3907 típusok) a koncentrált légáramláshoz
- SMD áramkörök forrasztópasztával történő fújására és forrasztására használható
Műszaki paraméterek:
a) Állomás - vezérlőegység
- bemeneti feszültség: 220–240 V AC/50 Hz
- energiafogyasztás: max. 380 W
- főbiztosíték: 3,15 A/250 V
- levegő. szivattyú: membrán
b) Forrasztás:
- feszültség: 24V AC
- energiafogyasztás: 60 W (fűtéskor akár 130 W)
- hőmérséklet: 160°C - 480°C
- fűtőelem: kerámia
c) Kifújás:
- feszültség: 220–240 V AC
- légmennyiség: 24l/perc (max)
- energiafogyasztás: 320 W
- levegő hőmérséklete: 160°C és 480°C között
A csomag tartalma:
- ZD-912 benzinkút
- 4 cserélhető tartozék
- csipesz az IO és SMD felszedéséhez és eltávolításához
- tárolóállvány
- Cseh, angol és német használati utasítás
- 4 × tartozék (79-3901, 79-3902, 79-3903, 79-3907 típusok)
