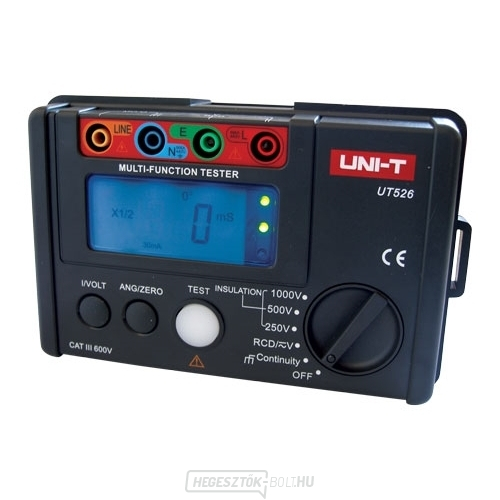

UNI-T UT526 multifunkciós teszter
Az UT526 egy univerzális mérő- és vizsgálóműszer elektromos készülékek vizsgálatához. Lehetővé teszi a maradékáram-védőkapcsolók berendezéseinek ellenőrzését, a földhurok ellenállásának mérését, a szigetelési ellenállás mérését, a váltakozó feszültség frekvenciájának mérését, valamint az egyen- és váltakozó feszültség mérését. A műszer új tervezésű, tartós házban, új analóg, digitális és mikroprocesszoros áramkörökkel rendelkezik.
Ezt a készüléket az IEC61010 biztonsági szabvány (Villamos berendezések biztonsági követelményei) szerint tervezték, gyártották és tesztelték a CATIII 600V túlfeszültségi kategóriában. Teljes mértékben megfelel a ČSN EN 61557 szabványnak a szigetelési és érintkezési ellenállás mérésére vonatkozóan.


Termékparaméterek:

- maximális kijelzés: 9999
- kijelző méretei: 71 x 34 mm
- kijelző mutatja: funkció módok, érték, mértékegységek és szimbólumok
- tartományváltás: automatikus
- maradékáram-védőkapcsolók kioldási idejének mérése: 10mA, 30mA, 100mA, 300mA típusok
- földhurok mérése: 0,01Ω és 2000Ω közötti tartományban
- szigetelési ellenállás mérése: 0,05 MΩ - 1 MΩ
- Váltakozó feszültség frekvenciamérése: 20 Hz és 100 Hz közötti tartományban
- AC és DC feszültségmérés: 0V-tól 440V-ig
- tápegység: 6 db 1,5 V-os AA alkáli elem
- nélkülözhetetlen segítő minden ellenőrző technikus számára
- a kalibrációs jegyzőkönyvet külön kell megrendelni
- hihetetlen ár/teljesítmény arány


Műszaki paraméterek:

A maradékáram-védőkapcsolók kioldási idejének mérése
mérőáram: 10mA/30mA/100mA/300mA
mérési feszültség: 220V 10%, frekvencia 45Hz - 65Hz
áram mérési pontossága AC 220V feszültségnél: (10% + 2)
időmérési tartomány 10 mA áramerősségnél: 0 - 2000 ms
időmérési tartomány 30 mA áramerősségnél): 0 - 500 ms
időmérési tartomány 100 mA áramerősségnél): 0 - 300 ms
időmérési tartomány 300 mA áramerősségnél): 0 - 300 ms
időmérési pontosság: (5%+2)


Földhurok mérés
Névleges feszültség mérése: kb. 5,0 V
mérőáram:> 200mA, <2Ω esetén
hurok ellenállás mérési tartomány: 0,01Ω - 2000Ω
mérési pontosság: 0,01Ω és 2000Ω között (2%+5)


Szigetelési ellenállás mérése
Névleges terheletlen feszültség teszt esetén: DC 250V 10% vagy 500V 10% vagy 1000V 10%
mérési tartomány: 0,05–200 MΩ, vagy 0,05–300 MΩ, vagy 0,05–500 MΩ
névleges mérőáram 250 kΩ, 500 kΩ vagy 1 MΩ terhelésnél: 0,9 mA - 1,1 mA
rövidzárlati áram:
