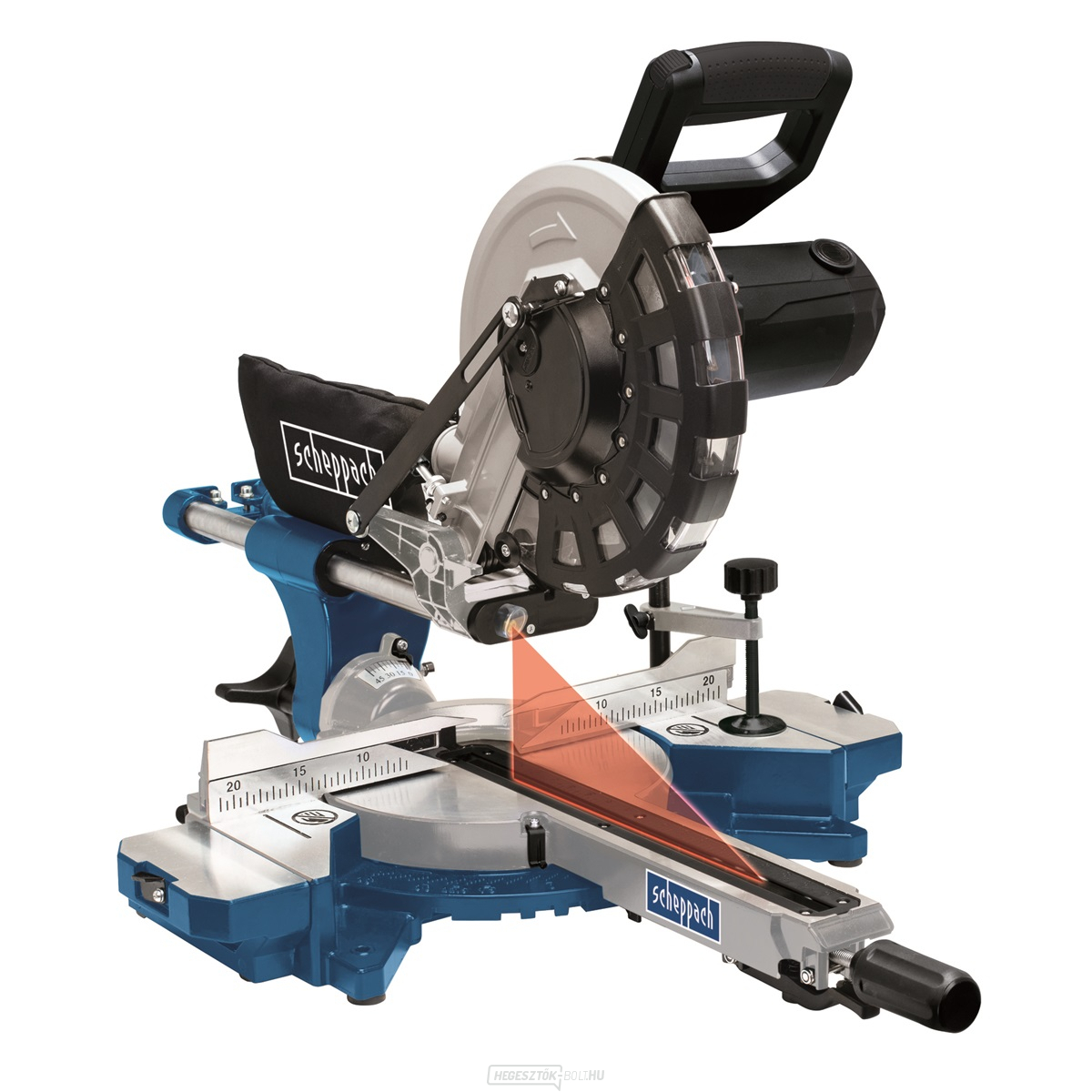

A Scheppach HM 254 burkolattal és lézerrel ellátott gérvágó egy elektromos gérvágó, amelyet precíz vágásokhoz, gérvágásokhoz, valamint a kialakításnak megfelelően kombinált ferde vágásokhoz terveztek. A 5901216901-es modell 255 mm-es vágótárcsával működik, motorja 2000 W teljesítményű. Az alapbeállítás mellett a vágási kapacitás 340×90 mm.

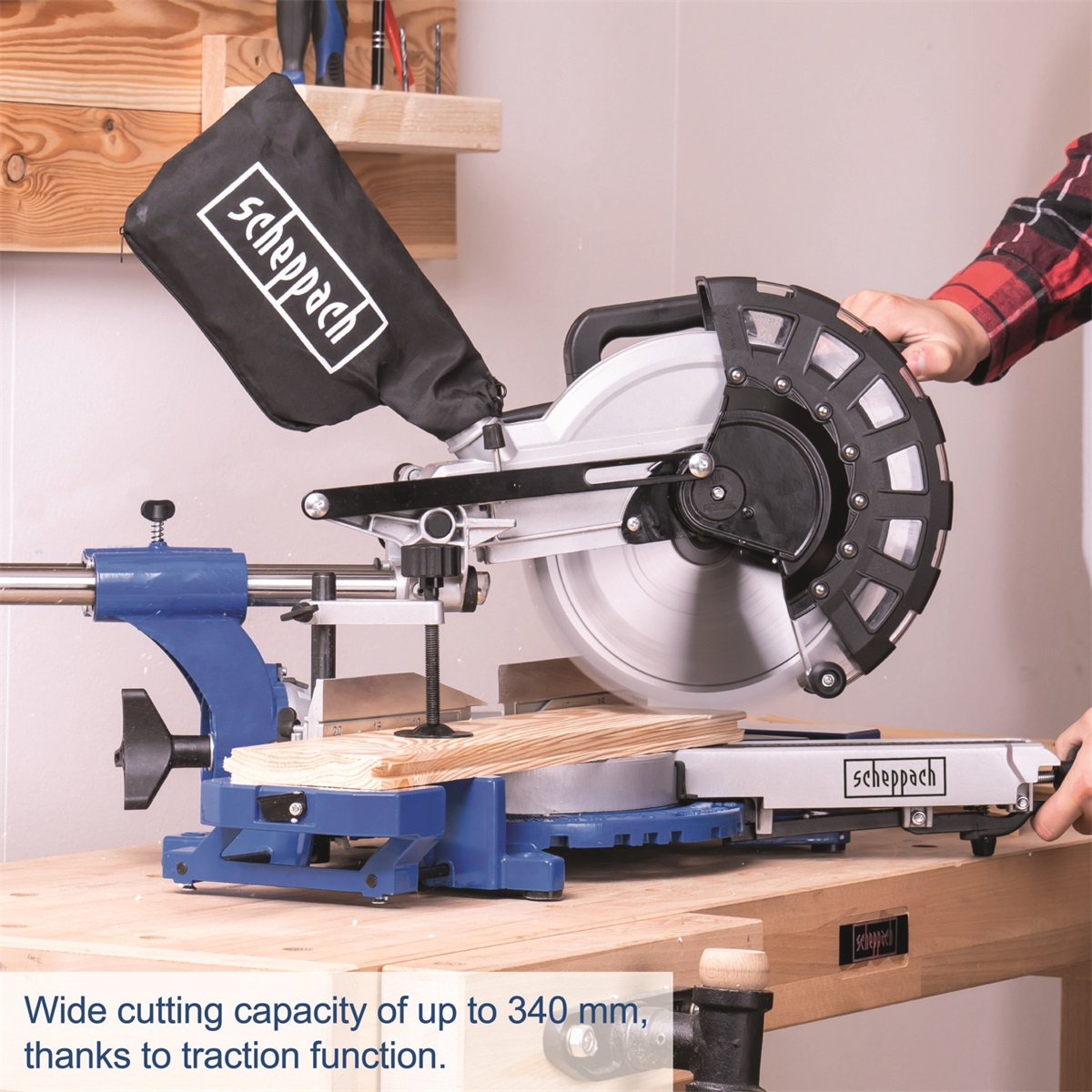

A fűrész téglalap alakú gerendák, deszkák, lécek, padlólapok, padlóelemek és egyéb faalkatrészek előkészítéséhez használható. A csúszó szerkezet – amennyiben a modellben megtalálható – növeli a vágási szélességet; a forgóasztal beállítja a gérvágást, a fej dőlésszöge pedig ferde vágást eredményez. A konkrét határértékeket a hitelesített táblázat tartalmazza, és azokat nem lehet átvenni a hasonló nevű változatból.
Pontos vágás és ferde
vágások A tiszta eredmény érdekében nemcsak a szög beállítása fontos, hanem a megfelelő fűrészlap, az anyag szilárd támasztása és a vágóegység egyenletes elmozdulása is. A munkadarabnak teljes felületével az asztalra és a támasztó vonalzóra kell támaszkodnia. Hosszú alkatrészek esetén célszerű azonos magasságú támasztékokat használni, hogy az anyag a vágás során ne süllyedjen le, és ne nyomja oldalra a vágókorongot.
A sorozatvágás előtt érdemes próba vágást végezni, és szögmérővel ellenőrizni a tényleges szöget. A szokásos pozíciók ütközői meggyorsítják a beállítást, de az eredmény pontossága a konkrét gép beállításától, az anyag egyenességétől és a tárcsa állapotától függ. A lézer vagy az árnyékvonal segít a tájolásban, de nem helyettesíti a méretek és a fogak helyzetének ellenőrzését a vonalhoz képest.
Tárcsa és megfelelő

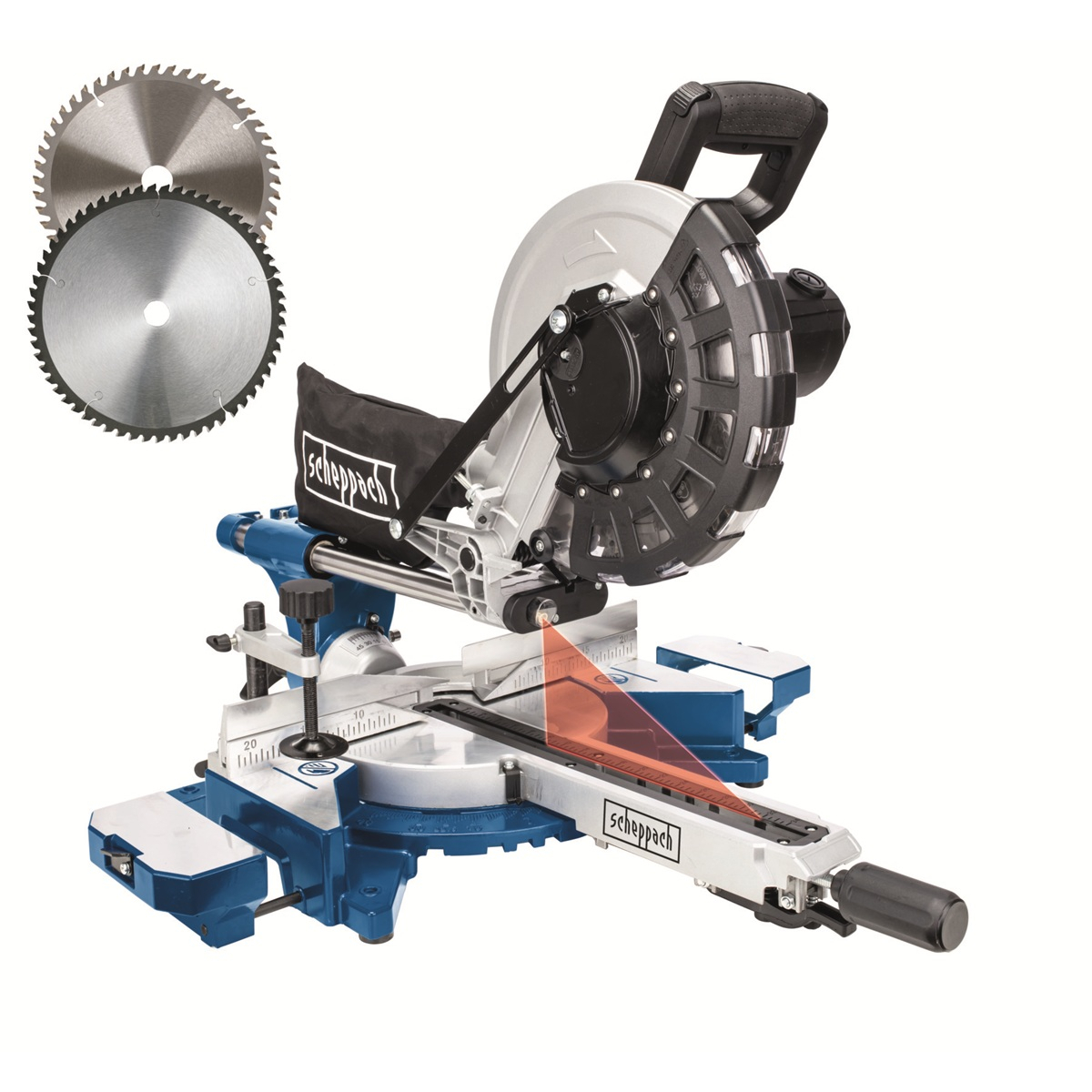

anyag A tárcsa átmérőjének és befogónyílásának meg kell felelnie a modell műszaki adatait. A fogak számát és geometriáját az anyag szerint kell kiválasztani: a durvább fogazás gyorsabban vezeti el a forgácsot szerkezeti vágáskor, a finomabb tárcsa általában tisztább élt hagy a léceknél és a lemezanyagoknál. Mindig tartsa be a tárcsa megengedett fordulatszámát és a gyártó által előírt felhasználást.
Ha a gyártó többféle anyagot engedélyez, akkor a megfelelő tárcsát kell felhelyezni. A szokásos faipari tárcsát nem lehet automatikusan alkalmasnak tekinteni alumínium, acél vagy műanyag vágására. A munkadarabról feltétlenül távolítsa el a laza részeket; használt fa esetén ellenőrizze a szögeket, csavarokat és egyéb fémtárgyakat.
Fő előnyök
- Ismételhető vágás: a rögzített ütköző és a megfelelően beállított asztal megkönnyíti az azonos alkatrészek gyártását.
- Ferdevágás és ferde vágás: a két síkban történő beállítás kiszélesíti a felhasználási lehetőségeket keretek, lécek és szerkezeti csatlakozások gyártása során.
- Vágási kapacitás: a táblázatban szereplő méretek az egyes szögkombinációk esetén elérhető tényleges keresztmetszetet mutatják.

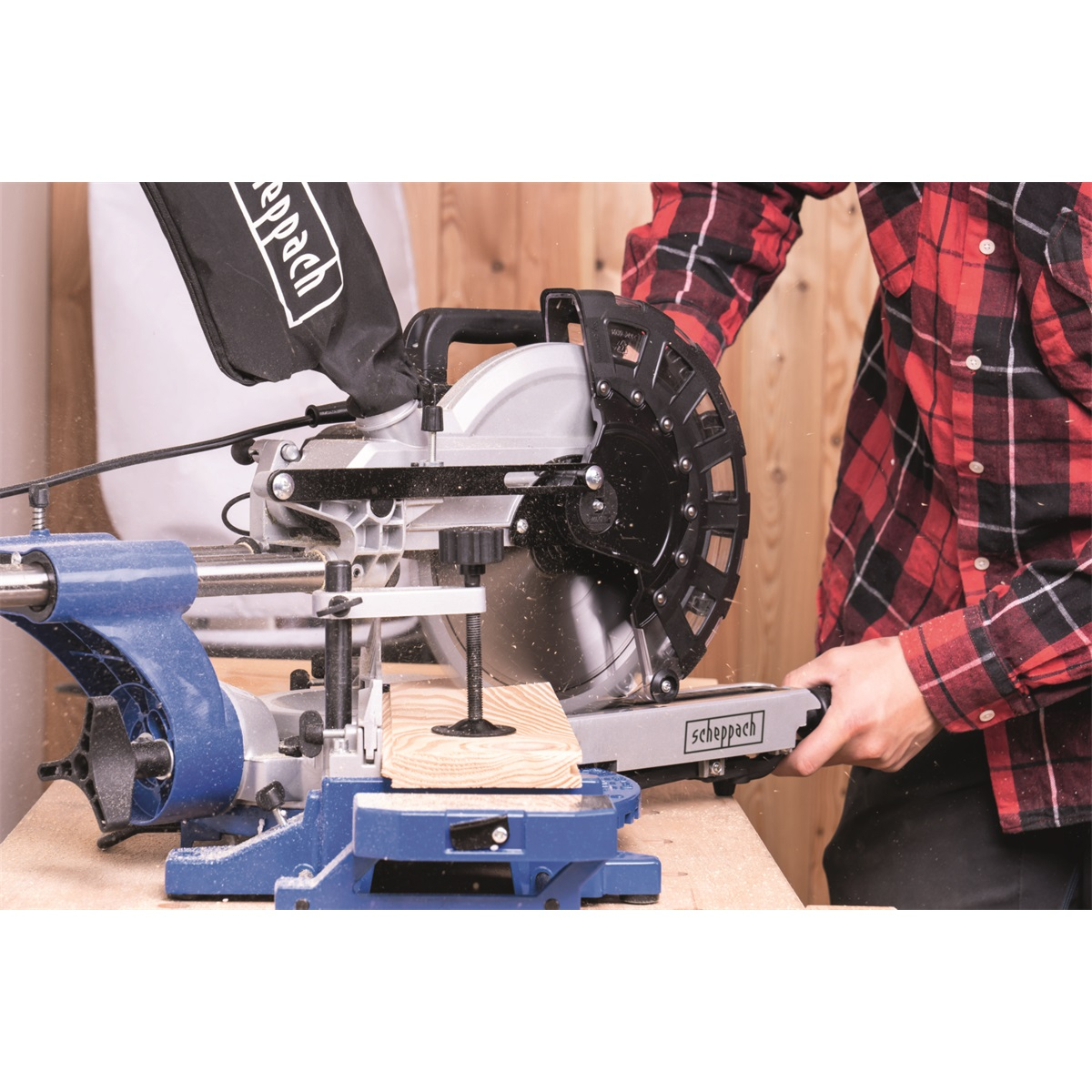

- Stabil vezetés: az anyagtámaszok és a befogás korlátozzák a munkadarab elmozdulását.
- Elszívás: egy megfelelő porszívó csatlakoztatása javítja a kilátást és csökkenti a szabadon repülő fűrészpor mennyiségét.
Műszaki adatok
| Modell / rendelési szám | 5901216901 |
|---|---|
| EAN | 4046664069935 |
| Teljesítmény | 2000 W |
| Tárcsa átmérője | 255 mm |
| A tárcsa fogainak száma | 48 |
| Az asztal elforgási tartománya | -45 / 45 ° |
| 45°/90°-os vágás | 340×45 mm |
| 90°/90°-os kivágás | 340×90 mm |
| Motor típusa | 230 V, 50 Hz |
| A tárcsa belső átmérője | 30 mm |
| Forgási sebesség | 4500 fordulat/perc |
| Vágási szög 45°/45° | 240×45 mm |
| 90°/45°-os bevágás | 240×90 mm |
| Súly | 17,56 kg |
További paraméterek megjelenítése
A táblázat kizárólag a konkrét modellre vonatkozó adatokat tartalmazza. A nettó, bruttó és a jelöletlen tömeg nem összeadható; a csomagolás méreteit csak akkor adjuk meg, ha azok kifejezetten megerősítést nyertek.
A munkaterület előkészítése és
biztonság A gépet egy sík és megfelelő teherbírású munkafelületre kell rögzíteni. A csatlakoztatás előtt ellenőrizze az áramellátást, a kábel sértetlenségét, a vágótárcsa helyes felszerelését, a burkolat működését és az összes beállítás meghúzását. A csúszó fűrész mögötti térnek lehetővé kell tennie a vezető teljes mozgását anélkül, hogy az falhoz vagy más berendezéshez érne.
Vágás közben viseljen szem- és hallásvédőt. Tartsa a kezét a fűrészkorong pályáján kívül, rövid darabokat ne vágjon biztonságos rögzítés nélkül, és ne távolítsa el a vágási maradékokat, amíg a fűrészkorong teljesen le nem áll. A fűrészkorong cseréjét, a tisztítást és a beállítást kizárólag a hálózatról való leválasztás után végezze el, a konkrét modell használati utasításának megfelelően.
Karbantartás és
pontosság-
ellenőrzés
: Rendszeresen tisztítsa meg az asztalt, a hornyokat, a burkolatot és a elszívóterületet. A lerakódott fűrészpor korlátozhatja a burkolat mozgását, vagy ronthatja a munkadarab illeszkedését. Ellenőrizze a fűrészkorong állapotát, az előtolás játékát, a vonalzó merőlegességét és az ütközők meghúzottságát. A tompa vagy sérült fűrészlap növeli a munkadarabra nehezedő nyomást, a felmelegedést és a vágás eltérítésének kockázatát
. További modelleket a gérvágók kategóriában talál. Megtekintheti a Scheppach márka egyéb gépeit is. A kivitel, a fűrészlap és a vágási kapacitás kiválasztásában segítséget nyújt a „Hogyan válasszuk ki a gérvágót?” című tanácsadó cikk.
Gyakran feltett kérdések
Milyen fűrészlap alkalmas a fűrészhez?
Tartsa be az előírt átmérőt, befogónyílást, maximális fordulatszámot és a vágandó anyagra vonatkozó előírásokat. A fogak számát a kívánt vágási sebesség és a vágás tisztasága alapján válassza ki.
Mit jelentenek a 90°/90° és 45°/45° vágási méretek?
Az első adat a forgóasztal ferde vágási beállítását, a második pedig a fűrészfej dőlésszögét jelöli. A szög változásával általában csökken a rendelkezésre álló vágási szélesség vagy magasság.
A lézer vagy az XPS jelzi-e a vágás pontos élét?
Ez egy segédeszköz a gyors beállításhoz. Pontos vagy sorozatgyártás előtt mindig ellenőrizze a pozíciót egy tényleges próba vágással.
Miért kell megkülönböztetni a nettó és a bruttó tömeget?
A nettó a gép saját tömegét, a bruttó pedig a szállítási egység tömegét jelenti. A termék szűrő esetében a nettó értelmezhető; a bruttó a logisztikához és a szállításhoz tartozik.
