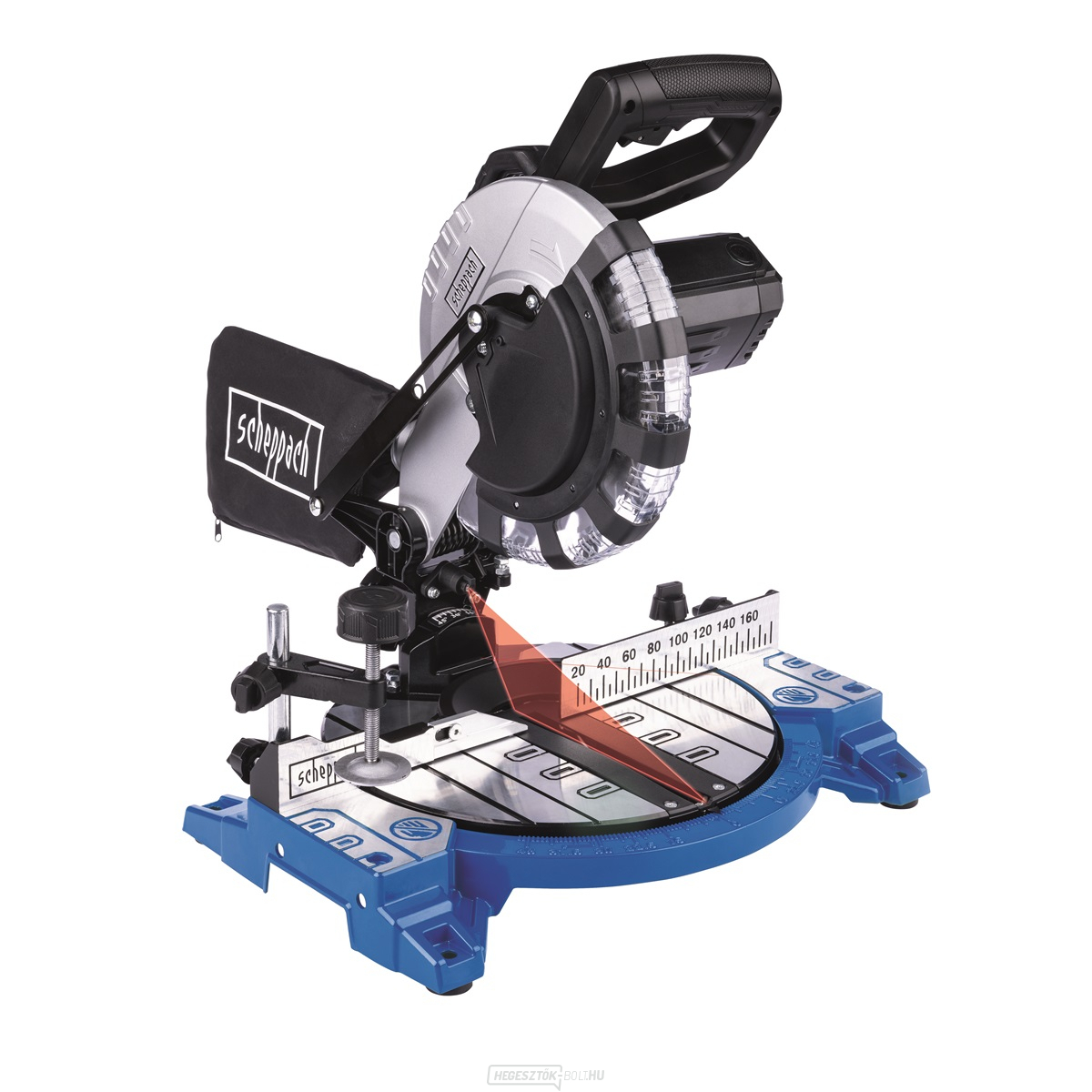

A Scheppach HM 210 L lézeres gérvágó egy elektromos gérvágó, amelyet precíz vágásokhoz, gérvágásokhoz, valamint a kialakításától függően kombinált ferde vágásokhoz is terveztek. A 5901226901-es pontos modell 30 mm-es vágótárcsával működik, motorja 1500 W teljesítményű. Az alapbeállítás mellett a vágási kapacitás 120 × 60 mm.
A fűrész téglalap alakú gerendák, deszkák, lécek, padlólapok, padlóelemek és egyéb faalkatrészek előkészítéséhez használható. A csúszó szerkezet – amennyiben a modellben megtalálható – növeli a vágási szélességet; a forgóasztal beállítja a gérvágást, a fej dőlésszöge pedig ferde vágást eredményez. A konkrét határértékeket a hitelesített táblázat tartalmazza, és azokat nem lehet átvenni a hasonló nevű változatból.
Pontos vágás és ferde

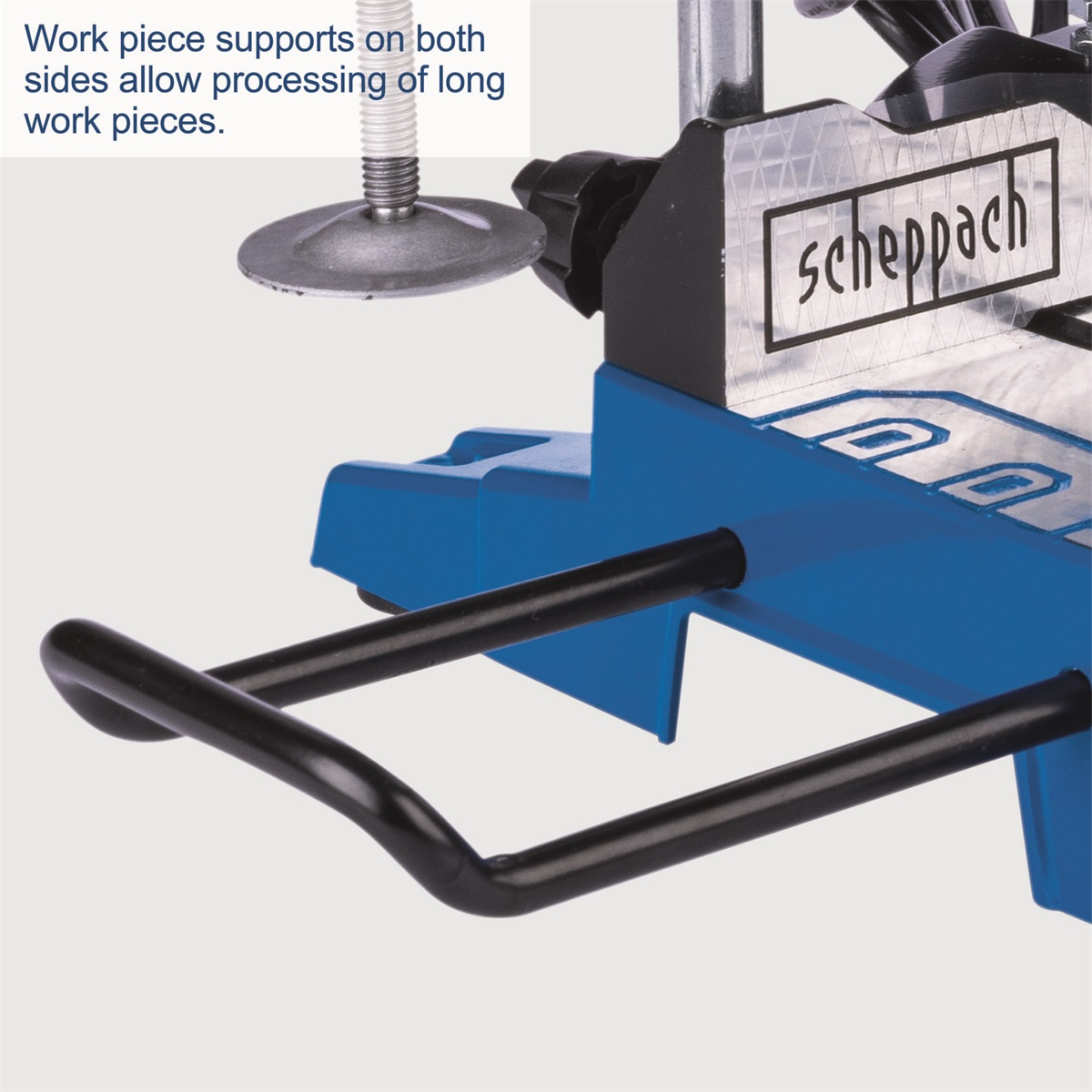

vágások A tiszta eredmény érdekében nemcsak a szög beállítása fontos, hanem a megfelelő fűrészlap, az anyag szilárd támasztása és a vágóegység egyenletes előtolása is. A munkadarabnak teljes felületével az asztalra és a támasztó vonalzóra kell támaszkodnia. Hosszú alkatrészek esetén célszerű azonos magasságú támasztékokat használni, hogy az anyag a vágás során ne süllyedjen le, és ne nyomja oldalra a vágókorongot.
A sorozatvágás előtt érdemes próba vágást végezni, és szögmérővel ellenőrizni a tényleges szöget. A szokásos pozíciók ütközői meggyorsítják a beállítást, de az eredmény pontossága a konkrét gép beállításától, az anyag egyenességétől és a tárcsa állapotától függ. A lézer vagy az árnyékvonal segít a tájolásban, de nem helyettesíti a méretek és a fogak helyzetének ellenőrzését a vonalhoz képest.
Tárcsa és megfelelő
anyag A tárcsa átmérőjének és befogónyílásának meg kell felelnie a modell műszaki adatait. A fogak számát és geometriáját az anyagnak megfelelően kell kiválasztani: a durvább fogazás gyorsabban vezeti el a forgácsot szerkezeti vágáskor, míg a finomabb tárcsa általában tisztább élt hagy a léceknél és a lemezanyagoknál. Mindig tartsa be a tárcsa megengedett fordulatszámát és a gyártó által előírt felhasználást.
Ha a gyártó többféle anyagot engedélyez, akkor a megfelelő tárcsát kell felhelyezni. A szokásos faipari tárcsát nem lehet automatikusan alkalmasnak tekinteni alumínium, acél vagy műanyag megmunkálására. A munkadarabot feltétlenül tisztítsa meg a laza részekről; használt fa esetén ellenőrizze a szögeket, csavarokat és egyéb fémtárgyakat.
Fő előnyök
- Ismételhető vágás: a rögzített ütköző és a megfelelően beállított asztal megkönnyíti az azonos alkatrészek gyártását.

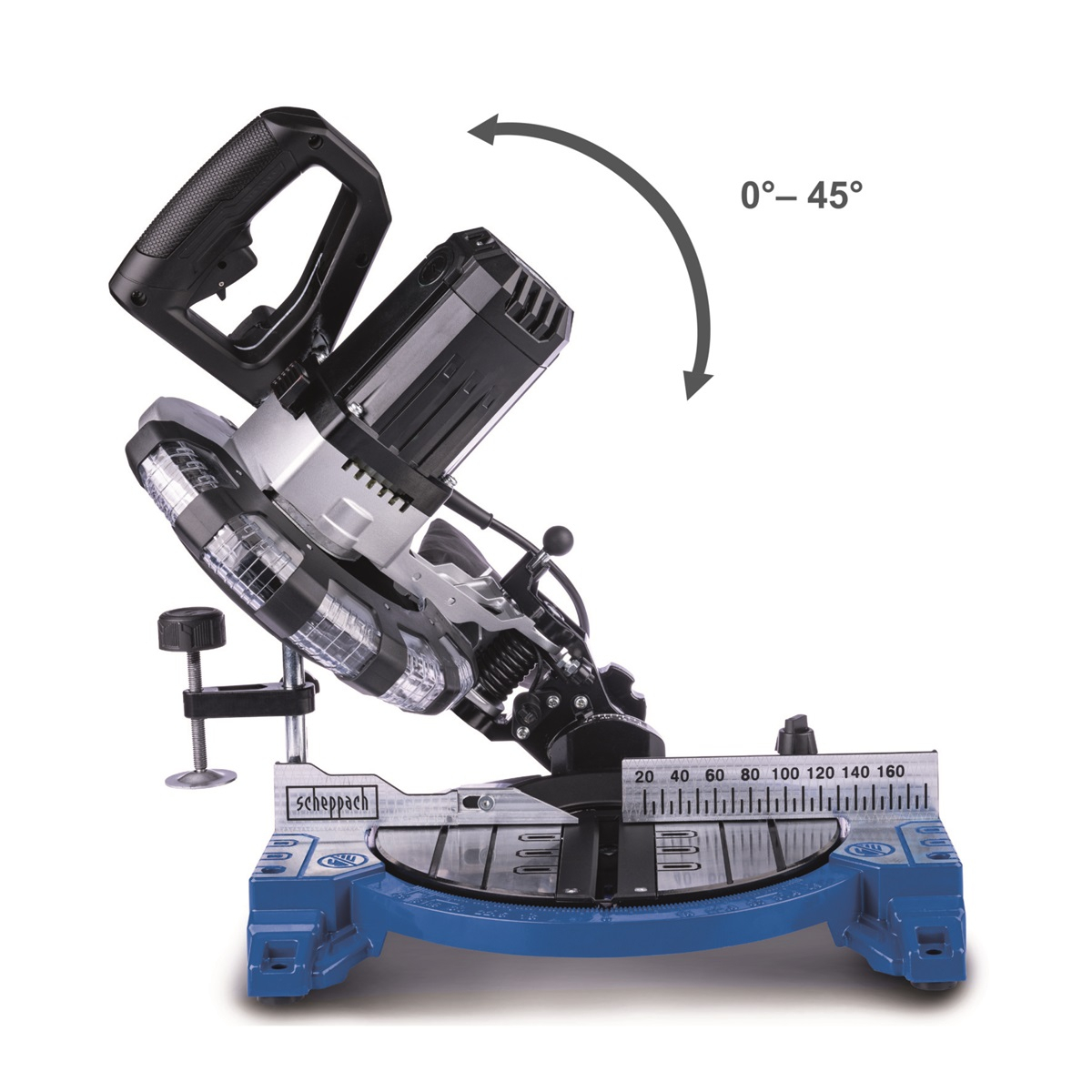

- Ferdevágás és ferde vágás: a két síkban történő beállítás kiszélesíti a felhasználási lehetőségeket keretek, lécek és szerkezeti csatlakozások gyártásánál.
- Vágási kapacitás: a táblázatban szereplő méretek az egyes szögkombinációk esetén elérhető tényleges keresztmetszetet mutatják.
- Stabil vezetés: az anyagtámaszok és a rögzítés korlátozzák a munkadarab elmozdulását.
- Elszívás: egy megfelelő porszívó csatlakoztatása javítja a kilátást és csökkenti a szabadon repülő forgácsok mennyiségét.
Műszaki adatok
| Modell / rendelési szám | 5901226901 |
|---|---|
| EAN | 4046664231134 |
| Teljesítményfelvétel | 1500 W |

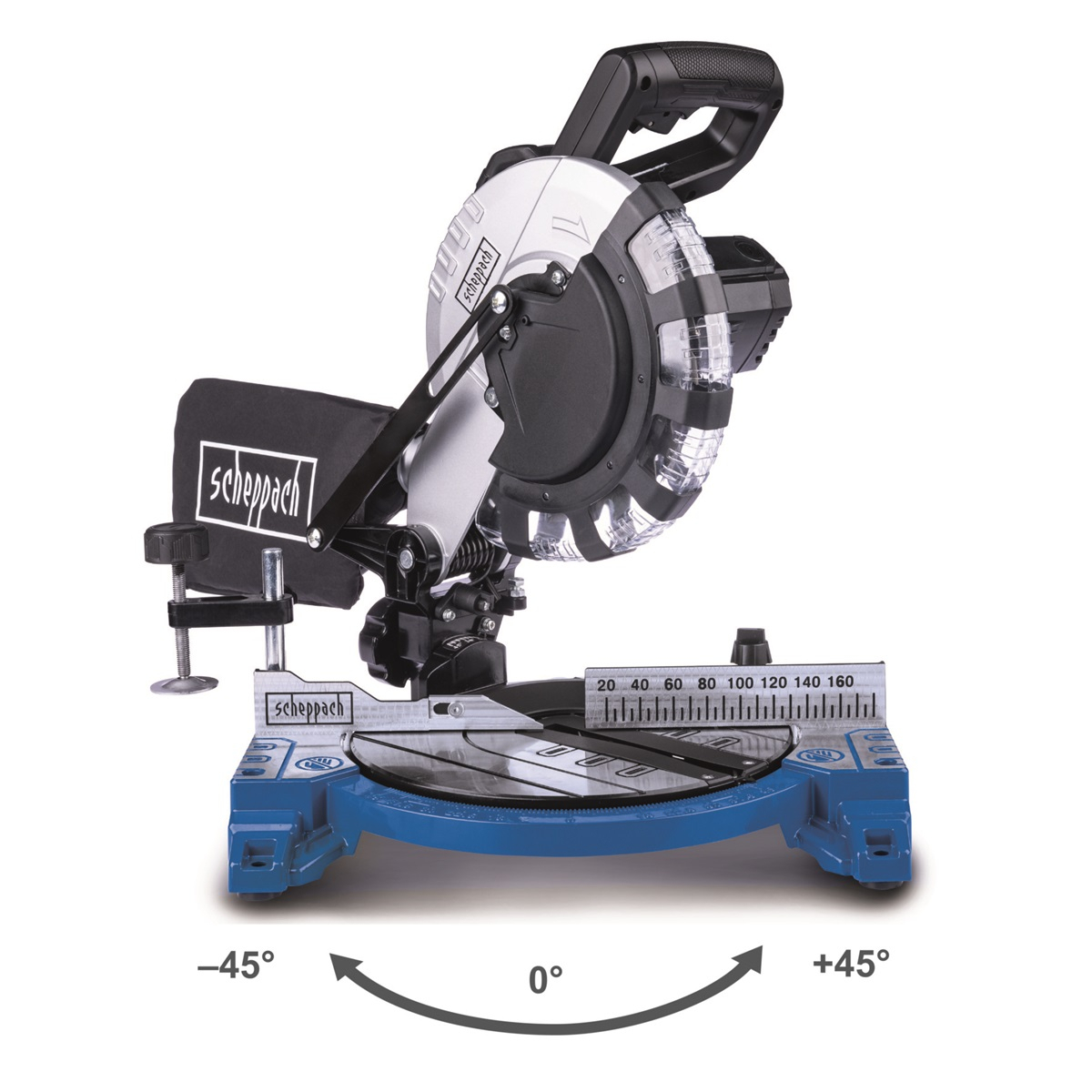

| Az asztal elforgatási tartománya | -45 / 45 ° |
| A tárcsa belső átmérője | 30 mm |
| 90°/45°-os vágási szög | 120 × 35 mm |
| 45°/90°-os bevágás | 80 × 60 mm |
| Forgási sebesség | 4900 fordulat/perc |
| Motortípus | 230 V, 50 Hz |
| Tárcsa átmérője | 210 mm |
| Vágási szög 90°/90° | 120 × 60 mm |
| 45°/45°-os vágás | 80 × 35 mm |
| A tárcsa fogainak száma | 24 fog |
| Súly | 7,8 kg |
További paraméterek megjelenítése
A táblázat kizárólag a pontos modellhez tartozó adatokat tartalmazza. A nettó, bruttó és a jelöletlen tömeg nem összeadható; a csomagolás méreteit csak akkor adjuk meg, ha azok kifejezetten megerősítést nyertek.
A munkaterület előkészítése és
a biztonság
:
A gépet egy sík és megfelelő teherbírású munkafelületre kell rögzíteni. A csatlakoztatás előtt ellenőrizze az áramellátást, a kábel sértetlenségét, a tárcsa helyes felszerelését, a burkolat működését és az összes beállítás meghúzását. A csúszó fűrész mögötti térnek lehetővé kell tennie a vezető teljes mozgását anélkül, hogy az a falhoz vagy más berendezéshez érne.
Vágás közben viseljen szem- és hallásvédőt. Tartsa a kezét a vágókorong pályáján kívül, rövid darabokat ne vágjon biztonságos rögzítés nélkül, és ne távolítsa el a vágási maradványokat, amíg a vágókorong teljesen le nem áll. A vágókorong cseréjét, a tisztítást és a beállítást kizárólag a hálózatról való leválasztás után, valamint a konkrét modell használati utasításának megfelelően végezze.
Karbantartás és
pontosság-
ellenőrzés
: Rendszeresen tisztítsa meg az asztalt, a hornyokat, a burkolatot és a szívóterületet. A lerakódott fűrészpor korlátozhatja a burkolat mozgását, vagy ronthatja a munkadarab illeszkedését. Ellenőrizze a tárcsa állapotát, az előtolás játékát, a vonalzó merőlegességét és az ütközők meghúzottságát. A tompa vagy sérült fűrészlap növeli a munkadarabra nehezedő nyomást, a felmelegedést és a vágás eltérítésének kockázatát.
További modelleket a gérvágók kategóriában talál. Megtekintheti a Scheppach márka egyéb gépeit is. A kivitel, a fűrészlap és a vágási kapacitás kiválasztásában segítséget nyújt a „Hogyan válasszunk gérvágót?” című tanácsadó cikk.
Gyakran ismételt kérdések
Milyen fűrészlap alkalmas a fűrészhez?
Tartsa be az előírt átmérőt, befogónyílást, maximális fordulatszámot és a vágandó anyagra vonatkozó előírásokat. A fogak számát a kívánt vágási sebesség és a vágás tisztasága alapján válassza ki.
Mit jelentenek a 90°/90° és 45°/45° vágási méretek?
Az első adat a forgóasztal ferde vágási beállítását, a második pedig a fűrészfej dőlésszögét jelöli. A szög változásával általában csökken a vágás elérhető szélessége vagy magassága.
A lézer vagy az XPS jelzi a vágás pontos élét?
Ez egy segédeszköz a gyors beállításhoz. Pontos vagy sorozatgyártás előtt mindig ellenőrizze a pozíciót egy tényleges próba vágással.
Miért kell megkülönböztetni a nettó és a bruttó tömeget?
A nettó a gép saját tömegét, a bruttó pedig a szállítási egység tömegét jelenti. A termék szűrőnél a nettó érték a releváns; a bruttó a logisztikához és a szállításhoz tartozik.
