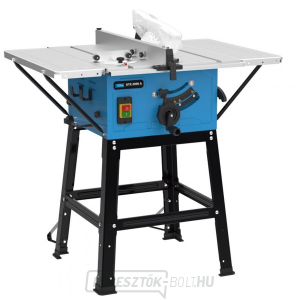

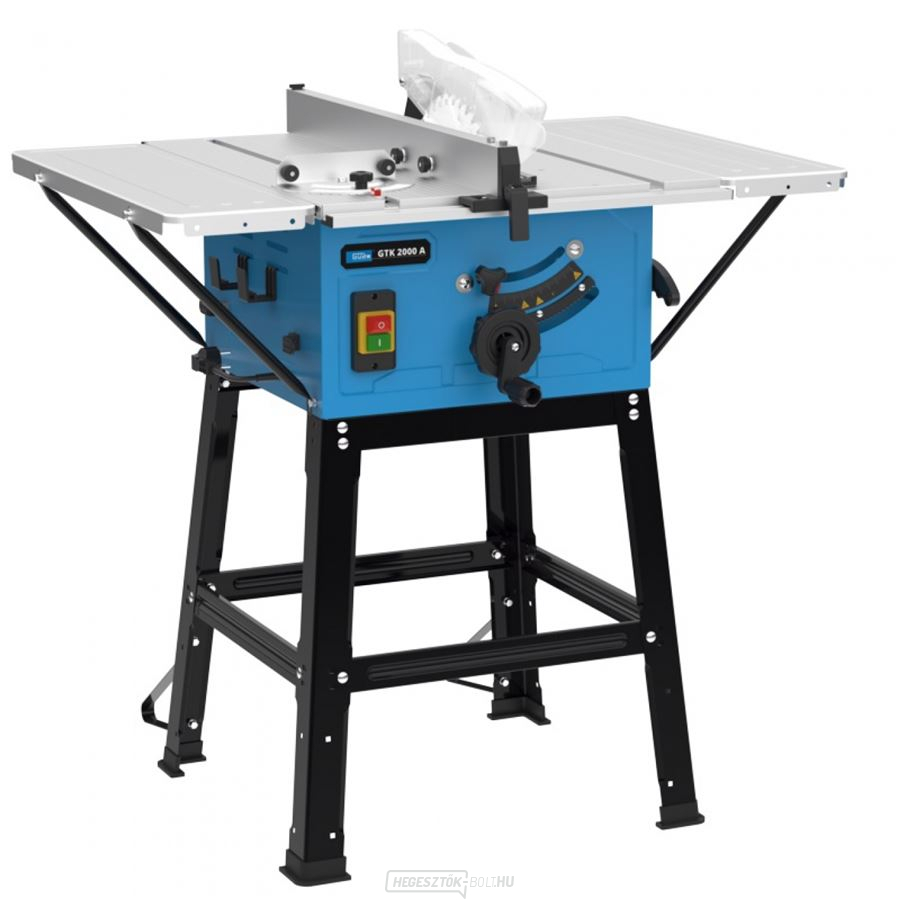

A GÜDE GTK 2000 A asztali körfűrész a fa és a lemezanyagok pontos hosszirányú, keresztirányú és szögletes vágására szolgál a gyártó által megengedett tartományon belül. A GTK 2000 A modell 250 × 30 × 2,8 mm-es, 40 fogú fűrészlapot használ, és merőleges beállításnál 72 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest biztonságosabb ellenőrzésre van szükségük.
A választásnál nem csak a 2 000 W-os teljesítmény (P1, S6 40 %) a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a hasznos vágási szélesség, a tárcsa átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz-es tápellátásnak meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakoztatást és a forgásirány ellenőrzését szakképzett személynek kell elvégeznie.
Felépítés és gyakorlati

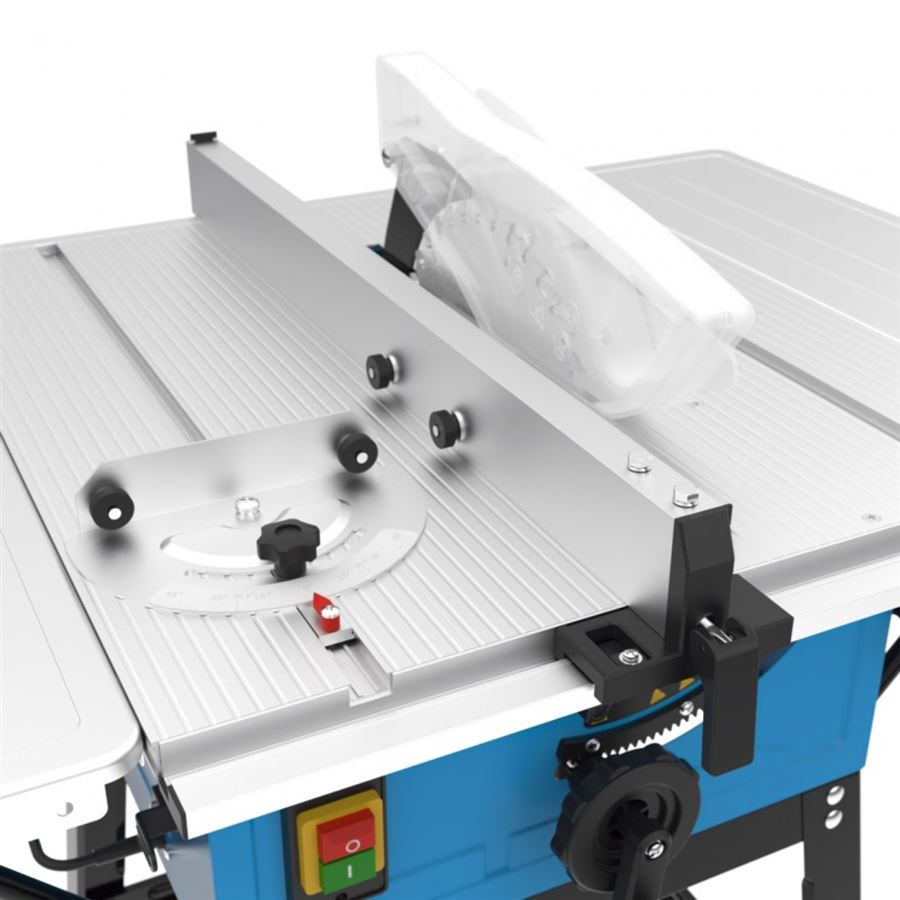

előnyök A felszerelés tartalmazza az állványt, az oldalsó és hátsó kiterjesztéseket, a hosszanti vonalzót, a szögütközőt és a porelszívó csatlakozót. A merev asztal referenciafelületet biztosít a megmunkandó darab számára, a megfelelően beállított hosszirányú vonalzó pedig segít a vágás teljes hosszán egyenletes szélesség fenntartásában. A szögütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A vágótárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölötti túlnyúlását, a 0–45°-os döntés pedig kiterjeszti a felhasználási lehetőségeket ferde vágásokra is.
- Vágási kapacitás: 72 mm 90°-nál és 50 mm 45°-nál.
- Vágószerszám: 250 × 30 × 2,8 mm, 40 fog; a fogak számát és geometriáját az anyag és a kívánt élminőség alapján kell kiválasztani.
- Forgási sebesség: 4 800 min⁻¹ a precíziós modell és változat esetében.
- Munkaterület: 550 mm szélesség.
- Azonosítás: GTK 2000 A modell, rendelési szám: 55605.
A tárcsa kiválasztása és
a vágás
minősége
: A tömör fa hosszirányú vágásához olyan tárcsát használunk, amelynek kevesebb foga van, és elegendő helyet biztosít a forgács eltávolításához. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogú tárcsa alkalmas. A laminált anyagok, az MDF, a rétegelt lemez vagy a műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt figyelembe venni; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a maximálisan megengedett fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.
Az első vágás előtt ellenőrizze a vonalzó és a fűrészlap párhuzamosságát, valamint a fűrészlap és az asztal derékszögűségét. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszanti vágásnál a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támasztja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és

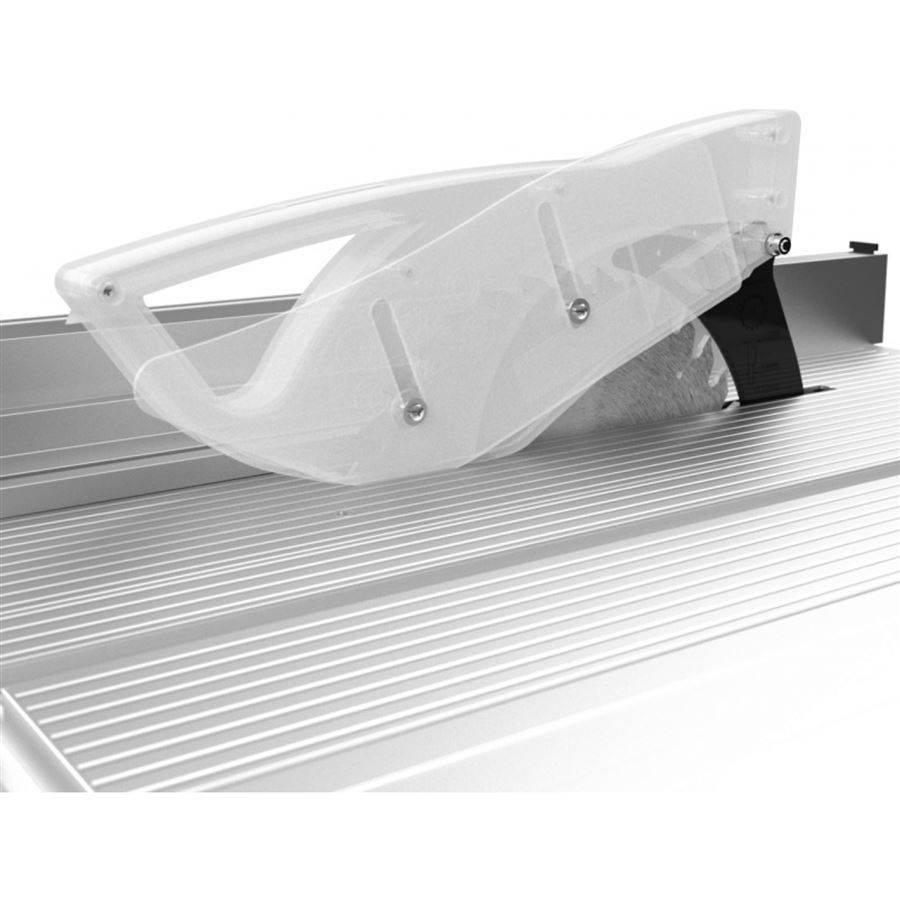

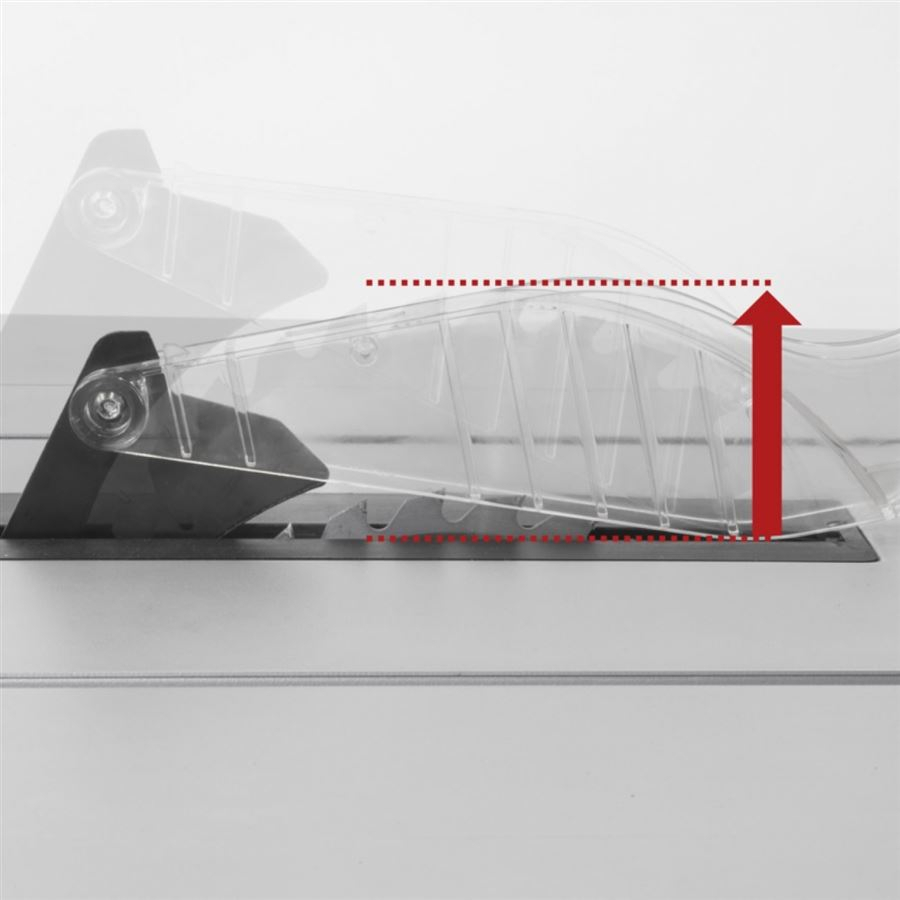

elszívás A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás közben nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő rögzítőeszközzel tolja előre. A tárcsa cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.
A hatékony elszívás javítja a láthatóságot, korlátozza a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak elegendő áramlási kapacitással kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légutak védelmét. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott vágótárcsa felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 55605 |
|---|---|
| Tápfeszültség | 230 V / 50 Hz |
| Teljesítmény | 2 000 W (P1, S6 40 %) |
| Fűrészlap fordulatszáma | 4 800 min⁻¹ |
| Fűrészlap | 250 × 30 × 2,8 mm, 40 fog |
| Max. bevágás 90°-nál | 72 mm |
| Max. vágási mélység 45°-nál | 50 mm |
| Munkapad | szélesség 550 mm |
| A tárcsa dőlésszöge | 0–45° |
| Súly – típus nem megadva | 23 kg |
| A gép méretei | 850 × 1 120 × 1 050 mm |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt tömeget nem tekintjük automatikusan nettó tömegnek. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és
a telepítés
előkészítése

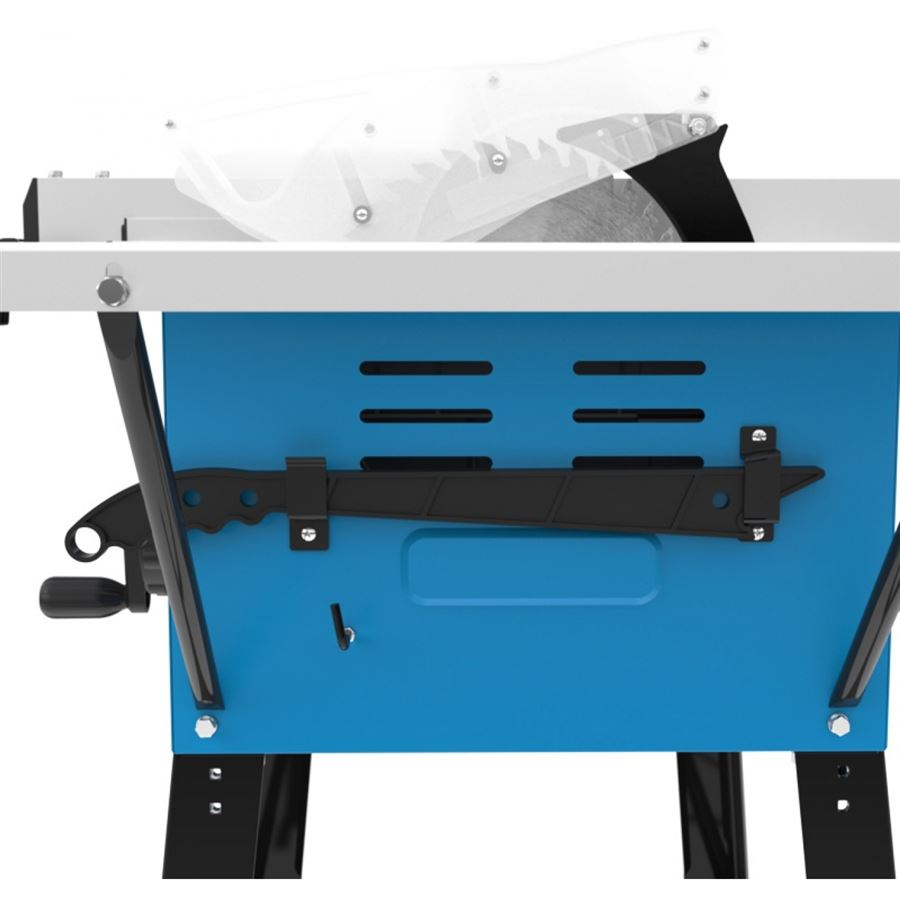

A rendelkezésre álló adatok szerint a szállítmány tartalma: 250 mm-es HM tárcsa, állvány, vonalzók, burkolat, tágító ék és csúszó rúd. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a hagyományos fűrészeknél pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a tárcsák számát, az állvány típusát, a vonalzókat és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík tartófelületről, szabad helyről a leghosszabb alkatrészek behelyezéséhez és kivételéhez, megfelelő elektromos áramkörről, valamint éles kanyarok nélküli elszívócső-vezetékekről. A mobil fűrész gép gyakori szállításhoz és építési munkákhoz alkalmas, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a műhelyben végzett munkák ismételhetőségét. Teljes nagyméretű rétegelt lemezekhez célszerűbb lehet egy hosszabb szánnal és esetleg elővágási funkcióval rendelkező formázó fűrész
. További változatokat a tárcsás asztali fűrészek kategóriájában talál. Megtekintheti a GÜDE márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való tárcsás asztali fűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 250 × 30 × 2,8 mm, 40 fog. A pótfűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszerkezet tekintetében. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot képes átvágni a fűrész?
A tesztelt maximális vágási mélység 90°-os szögnél 72 mm, 45°-os szögnél 50 mm. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágási tisztaságra.
A megadott súly nettóként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
A fűrész alkalmas nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész lapok rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással rendelkező méretre vágó fűrész.
