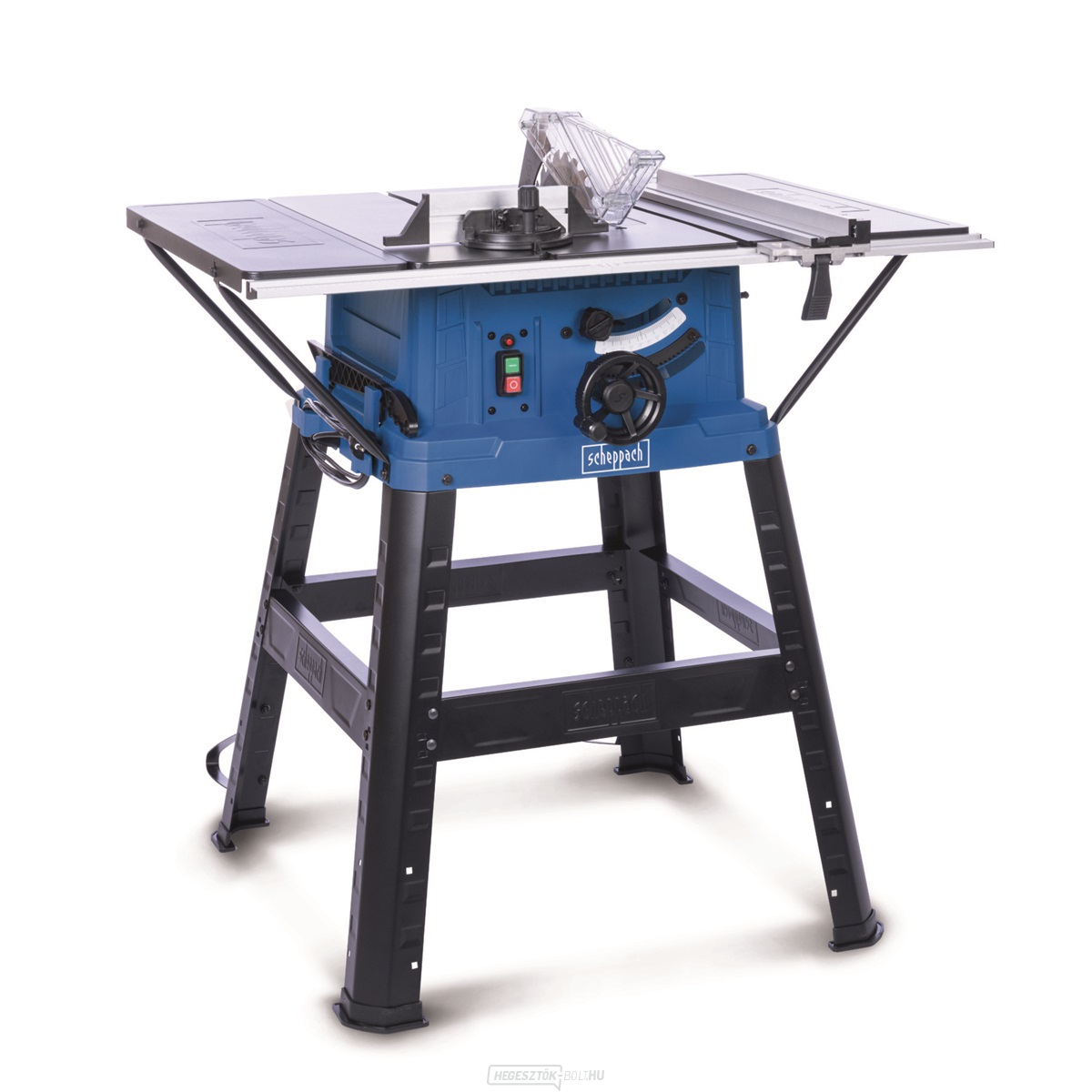

A Scheppach HS 254 asztali fűrészgép 48Z-es finomvágó tárcsával egy asztali tárcsás fűrészgép, amely a gyártó által megengedett tartományon belül precíz hosszanti, keresztirányú és szögletes vágást tesz lehetővé faanyagok és lemezanyagok esetében. A HS 254 + 48Z fűrészlap modell 254 × 30 mm-es fűrészlapot használ, és merőleges beállítás esetén 85 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest nagyobb biztonságra van szükségük.
A választásnál nem csak a 2 200 W teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a hasznos vágási szélesség, a tárcsa átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz-es tápellátásnak meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakoztatást és a forgásirány ellenőrzését szakképzett személynek kell elvégeznie.
Felépítés és gyakorlati

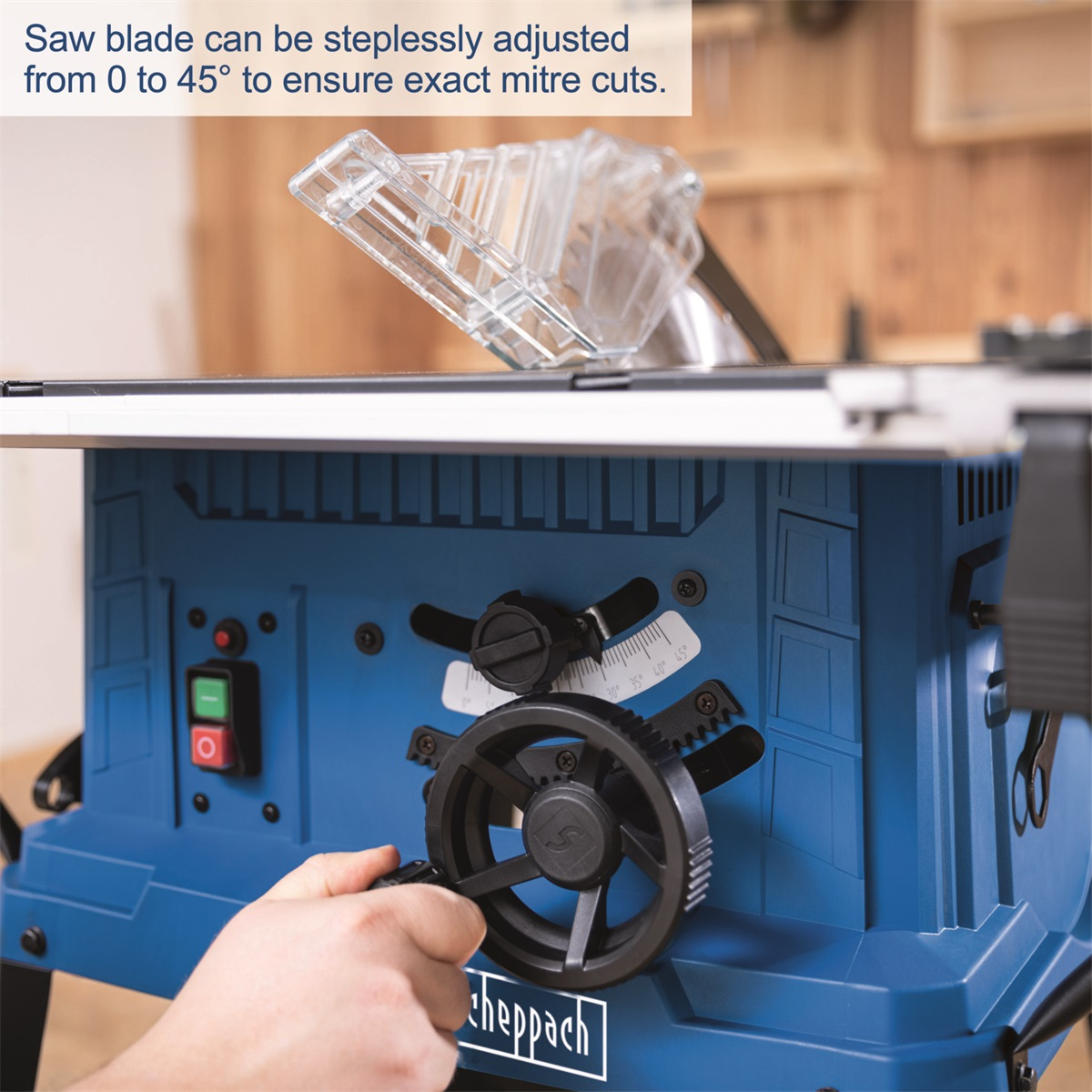

előnyök A felszereltség magában foglalja a kiterjesztett munkaasztalt, a hosszirányú vonalzót, a szögütközőt, az állványt és egy kiegészítő 48 fogas vágókorongot. A merev asztal referenciafelületet biztosít a megmunkálandó anyag számára, a helyesen beállított hosszirányú vonalzó pedig segít fenntartani az egyenletes szélességet a vágás teljes hosszán. A szögütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölé való kiállását, a 0–45°-os dőlésszög pedig kiterjeszti a felhasználási lehetőségeket ferde vágásokra is.
- Vágási kapacitás: 85 mm 90°-os szögnél és 63 mm 45°-os szögnél.
- Vágószerszám: 254 × 30 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függően választható.
- Forgási sebesség: 5 300 min⁻¹ a precíziós modell és változat esetében.
- Munkaterület: 935 × 630 mm.
- Azonosító: HS 254 modell + 48Z tárcsa, rendelési szám: 5901326901.
A tárcsa kiválasztása és
a vágás
minősége
: A tömör fa hosszirányú vágásához kevesebb fogszámú, a forgács elvezetéséhez elegendő helyet biztosító tárcsát használnak. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogszámú tárcsa alkalmas. A laminált anyagok, MDF, rétegelt lemez vagy műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a maximálisan megengedett fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.

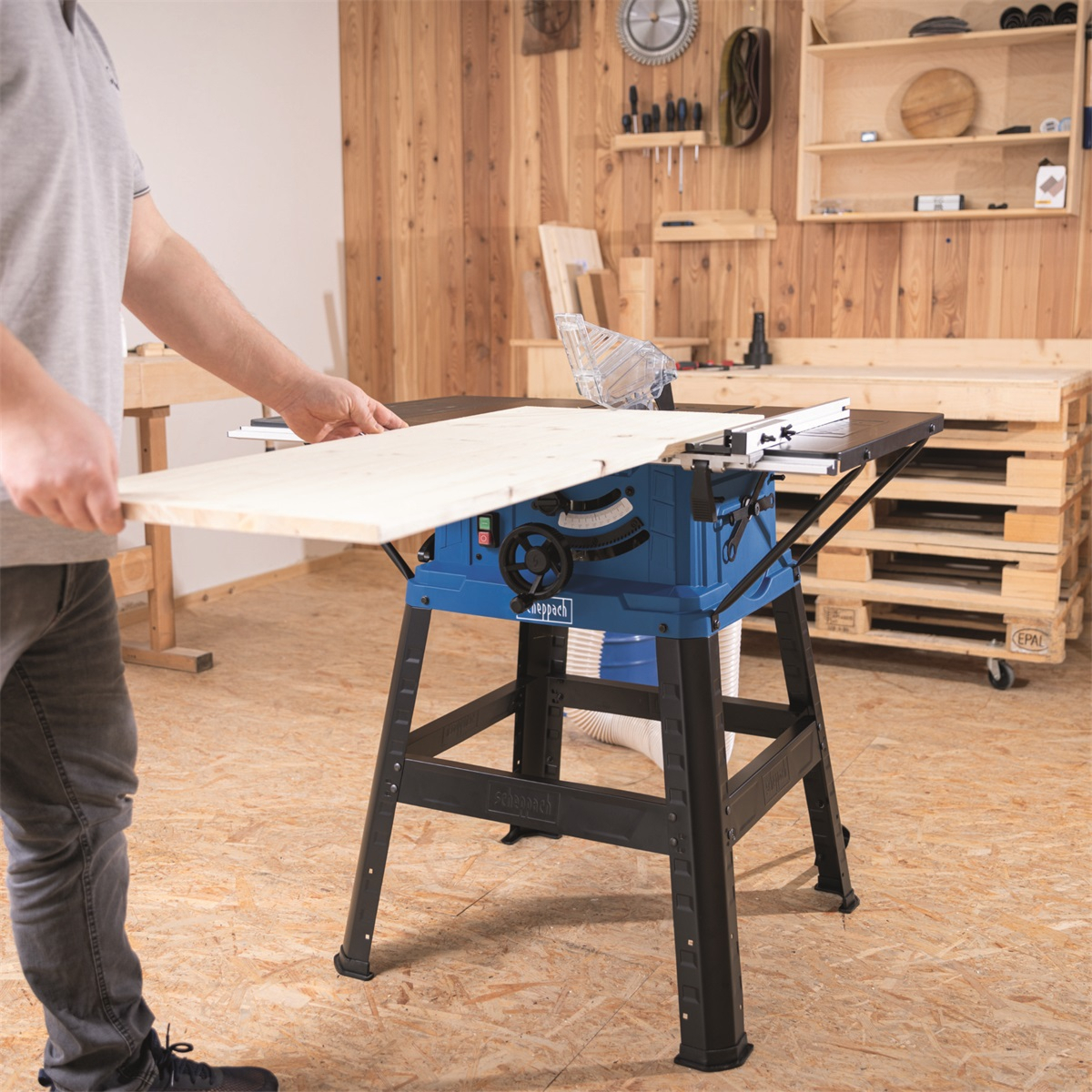

Az első vágás előtt ellenőrizze a vonalzó és a fűrészlap párhuzamosságát, valamint a fűrészlap és az asztal merőlegességét. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszirányú vágásnál a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszacsapódás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támaszkodja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és
elszívás: A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás során nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezeit tartsa a tárcsa síkjától távol, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő segédeszközzel tolja. A tárcsa cseréje, beállítása, tisztítása vagy a maradványok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.
A hatékony elszívás javítja a láthatóságot, korlátozza a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak elegendő áramlási kapacitással kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légúti védelmet. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott vágókorong felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 5901326901 |
|---|---|
| Tápfeszültség | 230 V / 50 Hz |
| Teljesítményfelvétel | 2 200 W |
| Fűrészlap fordulatszáma | 5 300 min⁻¹ |
| Fűrészlap | 254 × 30 mm |
| Max. bevágási mélység 90°-nál | 85 mm |
| Max. vágási mélység 45°-nál | 63 mm |
| Munkapad | 935 × 630 mm |
| A vágótárcsa dőlésszöge | 0–45° |
| Súly – típus nem megadva | 23 kg |
| A gép méretei | 930 × 935 × 1 000 mm |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt tömeget nem tekintjük automatikusan nettó tömegnek. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és
a telepítés
előkészítése
A rendelkezésre álló adatok szerint a szállítmány tartalma: fűrész, állvány, standard fűrészlap, 48Z-es fűrészlap, hosszanti és szögletes ütköző, burkolat és csúszó rúd. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a hagyományos fűrészek esetében pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a vágótárcsák számát, az állvány típusát, a vonalzókat és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík tartófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli vezetéséről. A mobil fűrész gép gyakori szállításhoz és építési munkákhoz alkalmas, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkaműhelyben a munkavégzés ismételhetőségét. Teljes nagyméretű laminált lemezekhez célszerűbb lehet egy hosszabb szánnal és esetleg elővágóval ellátott formázó fűrész.
További változatokat a tárcsás asztali fűrészek kategóriájában talál. Megtekintheti a Scheppach márka egyéb gépeit is. A vágási mélység, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való tárcsás asztali fűrészt?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 254 × 30 mm. A cserefűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszerkezet tekintetében. A fogak geometriáját az anyagnak megfelelően válassza ki.
Milyen vastag anyagot képes átvágni a fűrész?
A tesztelt maximális vágási mélység 85 mm 90°-os szögnél és 63 mm 45°-os szögnél. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágási tisztaságra.
A megadott súly nettóként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
A fűrész alkalmas nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész lapok rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással rendelkező méretre vágó fűrész.
