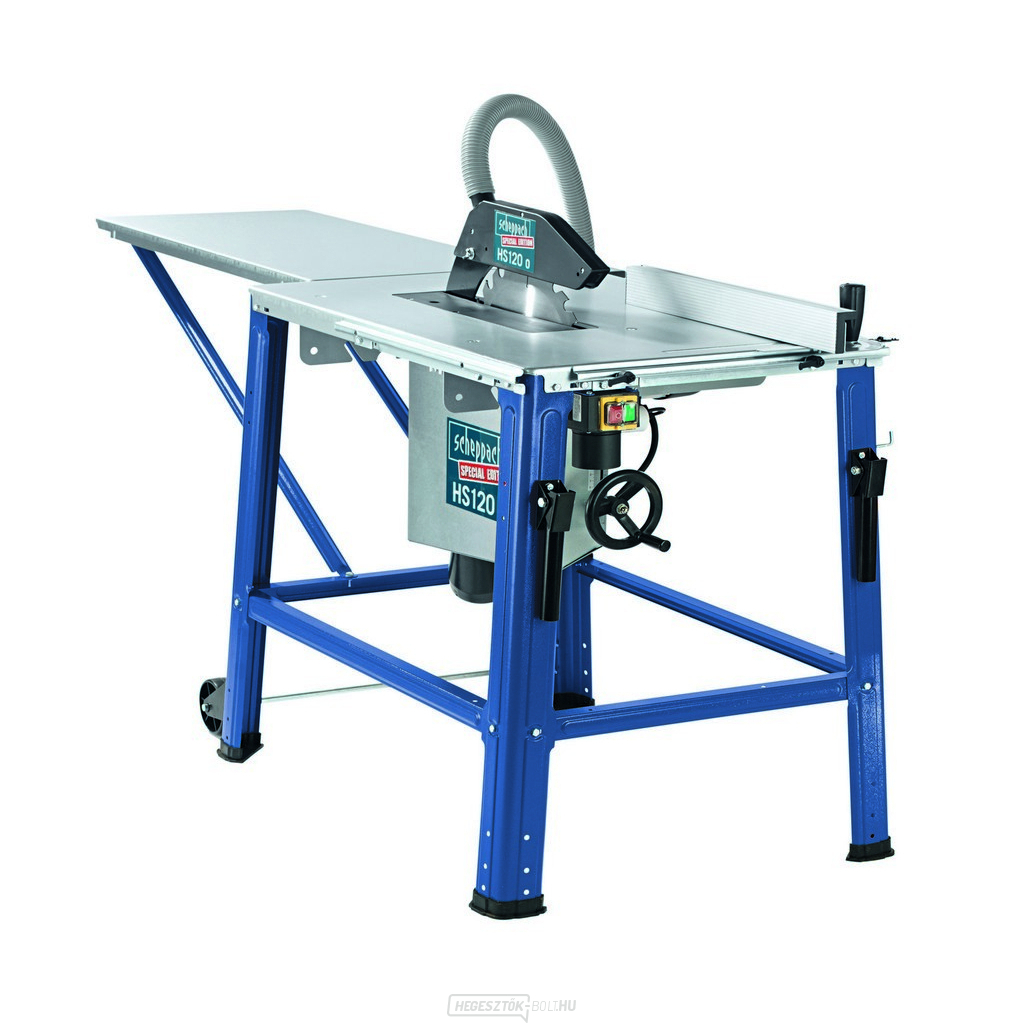

A Scheppach HS 120 asztali körfűrész a fa és lemezanyagok pontos hosszanti, keresztirányú és szögletes vágására szolgál a gyártó által megengedett tartományon belül. Az HS 120 o modell 315 × 30 mm-es fűrészlapot használ, és merőleges beállításnál 83 mm-es maximális vágási mélységet biztosít. Olyan felhasználók számára készült, akiknek ismétlődő vágási méretekre, a munkadarab stabil vezetésére és a kézi körfűrésszel végzett munkához képest biztonságosabb ellenőrzésre van szükségük.
A választásnál nem csak a 2 200 W-os teljesítmény a döntő. Ugyanilyen fontos az asztal merevsége, a hosszanti vonalzó pontossága, a hasznos vágási szélesség, a vágókorong átmérője, a magasság és a dőlésszög beállításának módja, valamint a porelszívó csatlakoztatásának lehetősége. A 230 V / 50 Hz-es tápfeszültségnek meg kell felelnie a munkahely elektromos hálózatának. Háromfázisú változat esetén a csatlakozást és a forgásirány ellenőrzését szakembernek kell elvégeznie.
Felépítés és gyakorlati
előnyök A felszereltség magában foglalja a nagy munkapadot, a hosszanti és szögletes ütközőt, az állványt, a kiterjesztést és a szállítókerékeket. A merev asztal referenciafelületet biztosít a munkadarab számára, a megfelelően beállított hosszanti vonalzó pedig segít a vágás teljes hosszán egyenletes szélesség fenntartásában. A szögletes ütköző kisebb alkatrészek keresztirányú és ferde vágásához szolgál. A tárcsa magasságának beállítása lehetővé teszi, hogy korlátozzuk annak az anyag fölé való kiállását, a 0–45°-os dőlésszög pedig kiterjeszti a felhasználási lehetőségeket ferde vágásokra is.
- Vágási kapacitás: 83 mm 90°-nál és 49 mm 45°-nál.
- Vágószerszám: 315 × 30 mm; a fogak száma és geometriája az anyagtól és a kívánt élminőségtől függően választható.
- Forgási sebesség: 2 800 min⁻¹ a pontos modell és változat esetében.
- Munkaterület: 800 × 550 mm.
- Azonosító: HS 120 o modell, rendelési szám: 5901308901.
A korong kiválasztása és
a vágás
minősége
: A tömör fa hosszirányú vágásához kevesebb fogszámú, a forgács elvezetéséhez elegendő helyet biztosító korongot használnak. Keresztirányú vágásokhoz és látható élekhez finomabb, több fogszámú korong alkalmas. A laminált anyagok, az MDF, a rétegelt lemez vagy a műanyagok speciális geometriát igényelhetnek. Nem elég csupán az átmérőt betartani; a befogónyílásnak, a vágási szélességnek, a fűrészlap testének vastagságának, a maximálisan megengedett fordulatszámnak és a tágítóékre vonatkozó követelményeknek is mindig meg kell felelniük.

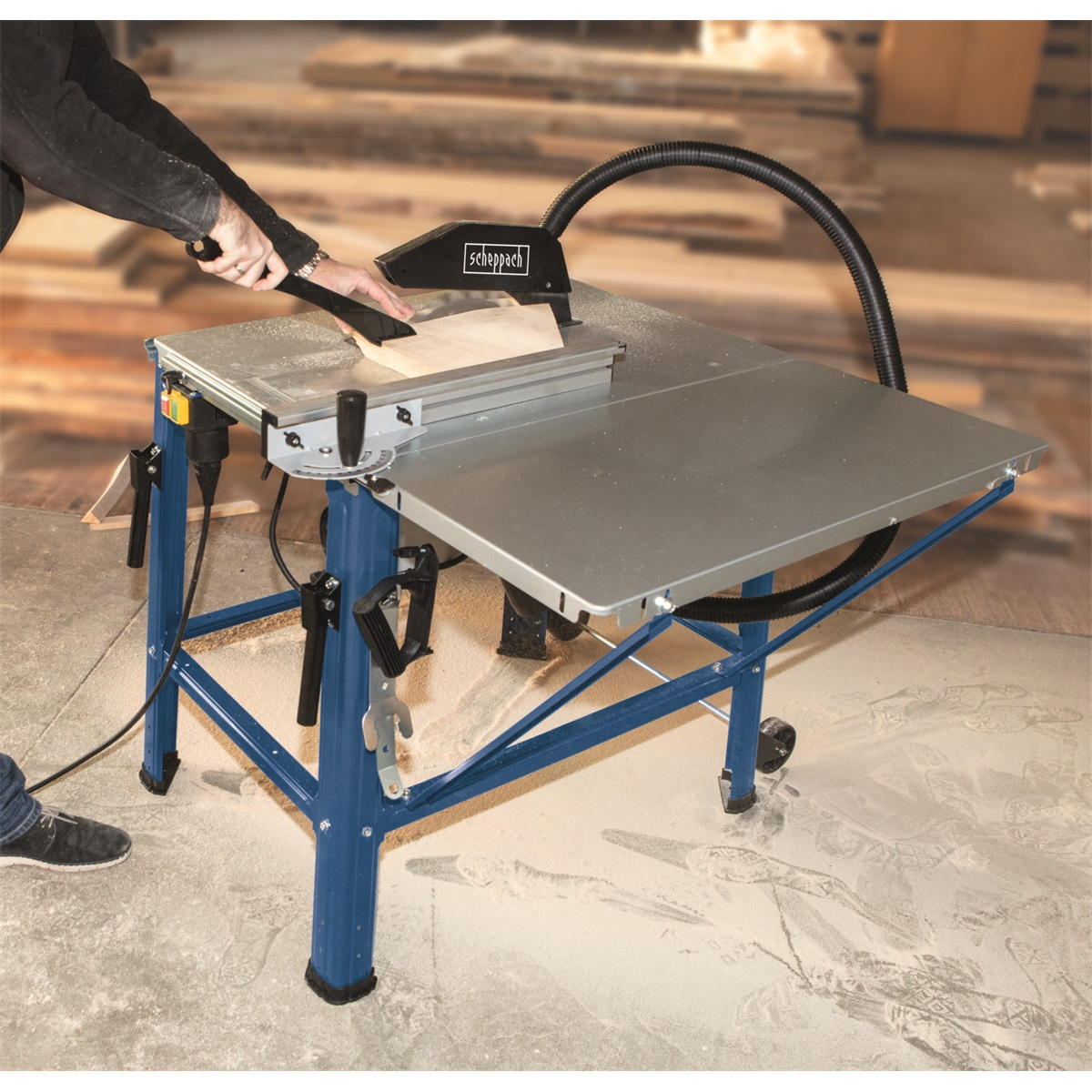

Az első vágás előtt ellenőrizze a vonalzó és a fűrészlap párhuzamosságát, valamint a fűrészlap és az asztal derékszögűségét. Egy próba vágás megmutatja, hogy a beállított skála megfelel-e a tényleges méretnek. Hosszirányú vágáskor a vonalzó nem nyomhatja a munkadarabot a tárcsa hátsó részébe, mert ez növelné a beszorulás és a visszarúgás kockázatát. A hosszú vagy széles munkadarabokat az asztal előtt és mögött is támasztja alá úgy, hogy súlyuk ne változtassa meg az előtolás irányát.
Biztonságos munkavégzés és
elszívás A tárcsa burkolata, a tágító ék és a tolórúd alapvető biztonsági elemek, amelyeket normál vágás során nem szabad eltávolítani. A munkadarabot egyenletesen vezesse, kezét tartsa a tárcsa síkján kívül, és soha ne vágjon szabadon, vonalzó vagy szögütköző nélkül. A keskeny alkatrészeket megfelelő segédeszközzel tolja előre. A korong cseréje, beállítása, tisztítása vagy a maradékok eltávolítása előtt mindig válassza le a gépet az áramellátásról, és várja meg, amíg teljesen leáll.
A hatékony elszívás javítja a láthatóságot, korlátozza a fűrészpor lerakódását a burkolatban, és csökkenti a munkahely porosságát. A tömlő átmérőjének meg kell felelnie a csatlakozónak, és a porelszívónak elegendő áramlási kapacitással kell rendelkeznie. A porelszívás nem helyettesíti a szem-, hallás- és légutak védelmét. A munka során tartsa be a gyártó utasításait, a biztonsági jelöléseket és a megengedett anyagokat; az, hogy egy adott vágókorong felszerelhető, még nem jelenti azt, hogy a gép minden anyaghoz alkalmas.
Műszaki adatok
| Rendelési szám | 5901308901 |
|---|---|
| Tápfeszültség | 230 V / 50 Hz |
| Teljesítményfelvétel | 2 200 W |
| Fűrészlap fordulatszáma | 2 800 min⁻¹ |
| Fűrészlap | 315 × 30 mm |
| Max. vágási mélység 90°-nál | 83 mm |
| Max. vágási mélység 45°-nál | 49 mm |
| Munkapad | 800 × 550 mm |
| A tárcsa dőlésszöge | 0–45° |
| Súly – típus nem megadva | 49 kg |
További paraméterek megjelenítése
A paramétereket a pontos modell és az elektromos változat esetében hasonlítottuk össze. Az egyetlen meg nem jelölt súly nem tekinthető automatikusan nettó súlynak. A csomag méretei nem a összeszerelt gép méreteiből származnak.
A szállítmány tartalma és
a telepítés
előkészítése
A rendelkezésre álló adatok szerint a szállítmány tartalma: két fűrészlap, állvány, vonalzó, burkolat, tágító ék és tolórúd. A készletek esetében az egyes rendelési számok felsorolása a meghatározó, a hagyományos fűrészeknél pedig az aktuális raktári konfiguráció. A kiszállítás előtt célszerű ellenőrizni a fűrészkorongok számát, az állvány típusát, a vonalzókat és a szerelési alkatrészeket, mivel a tartozékok sorozatonként változhatnak.
A telepítéshez gondoskodjon egy sík támasztófelületről, szabad helyről a leghosszabb munkadarabok behelyezéséhez és eltávolításához, megfelelő elektromos áramkörről, valamint a szívócső éles kanyarok nélküli vezetéséről. A mobil fűrész gép gyakori szállításhoz és építési munkákhoz alkalmas, míg a nehezebb öntöttvas gép jobban csillapítja a rezgéseket és elősegíti a munkaműhelyben a munka ismételhetőségét. Teljes nagyformátumú laminált lemezek esetében célszerűbb lehet egy hosszabb szánnal és esetleg elővágóval ellátott formázó fűrész.
További változatokat a körfűrészgépek kategóriájában talál. Megtekintheti a Scheppach márka egyéb gépeit is. A vágási teljesítmény, az áramellátás, a felépítés és a vezetőlécek részletes összehasonlítását a „Hogyan válasszuk ki a faanyaghoz való körfűrészgépet?” című tanácsadó cikk tartalmazza.
Gyakran feltett kérdések
Milyen fűrészlapot lehet használni?
Az alapméret 315 × 30 mm. A cserefűrészlapnak meg kell felelnie az átmérő, a befogónyílás, a vastagság, a maximális fordulatszám és a tágítóékszerelés tekintetében. A fogak geometriáját az anyag szerint válassza ki.
Milyen vastag anyagot tud a fűrész átvágni?
A tesztelt maximális vágási mélység 83 mm 90°-os szögnél és 49 mm 45°-os szögnél. A gyakorlatban hagyjon tartalékot az anyag vezetésére, a fűrészlap minőségére és a kívánt vágási tisztaságra.
A megadott súly nettóként értendő?
Nem. Ha a forrás kifejezetten nem különbözteti meg a nettó és a bruttó súlyt, az érték „típus nem megadva” marad, és csak a megerősítés után kerül át a paraméteres szűrőbe.
A fűrész alkalmas nagy méretű rétegelt lemezek vágására?
Ez az asztal méreteitől, a vágási szélességtől és a támaszoktól függ. Egész lemezek rendszeres méretre vágásához általában alkalmasabb egy csúszó kocsival és elővágással rendelkező méretre vágó fűrész.
