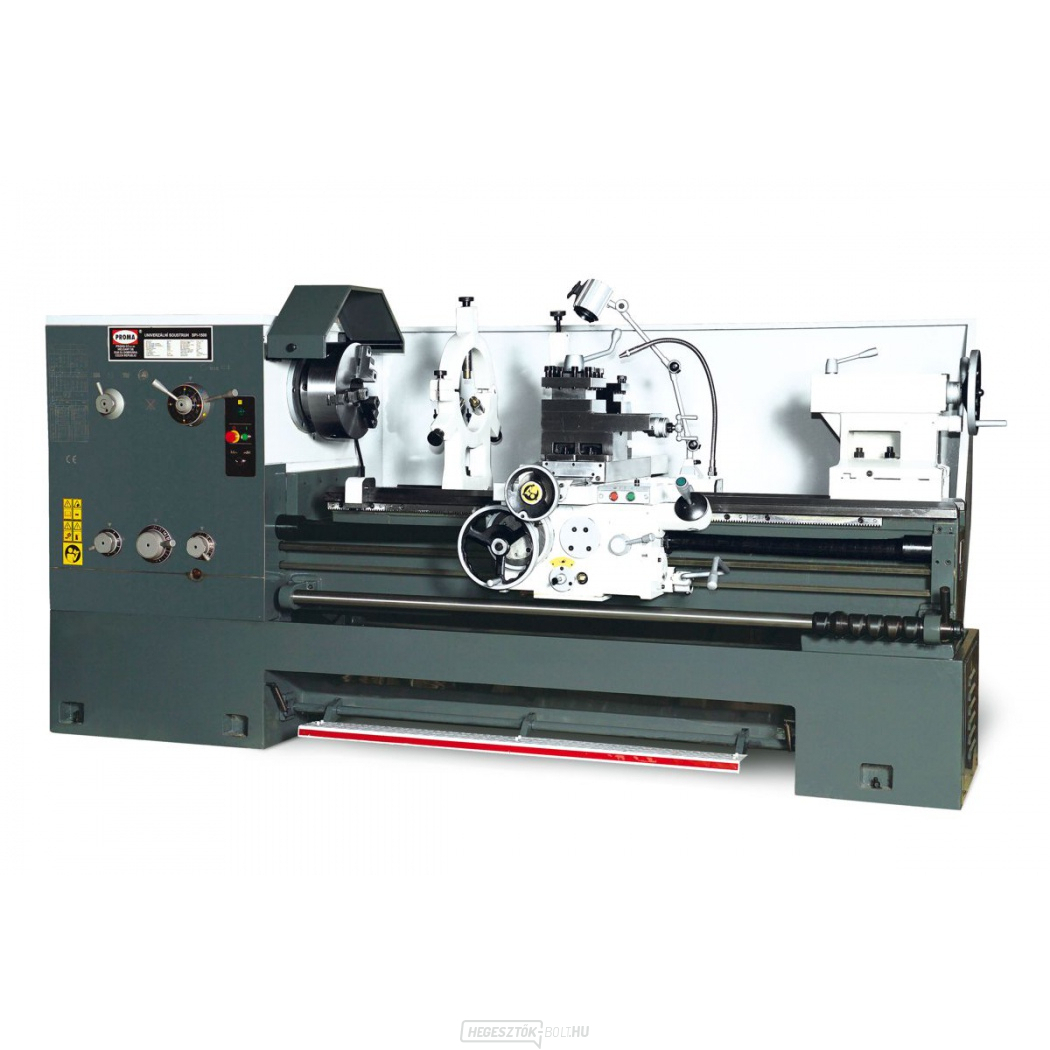

Termékleírás

Az univerzális esztergákat fémekből, műanyagból és fából készült munkadarabok megmunkálására tervezték. Megfelelő vágási feltételeket biztosítanak az összes általánosan használt anyag gazdaságos megmunkálásához az alumíniumtól és ötvözeteitől kezdve a színesfémeken át a nagy szilárdságú acélokig. Az esztergapad lehetővé teszi hengeres felületek, kúpos és homlokfelületek külső és belső esztergálását, stancolás, süllyesztés, fúrás stb. A gép minden adott típusú menetet képes vágni, nagy osztástartományban. Az esztergák sokoldalúságát fokozza a speciális tartozékok használatának lehetősége.

  • Nagy teljesítményű, nagy pontosságúuniverzális eszterga nagyszámú tartozékkal és digitális méréssel
  • Optimális fordulatszám-tartományt kínál, amely lehetővé teszi a hengeres felületek külső és belső esztergálását, a kúpos és homlokfelületek esztergálását, stancolás, süllyesztés, fúrás stb.
  • A gép minden adott típusú menetetképes vágni, nagy osztástartományban
  • Stabil és robusztus öntöttvas kivitel
  • Levehető ágy és lábfék
  • Állítható tengelytávolság (kúpos görgőscsapágyak)
  • 25x25 mm-es pengékhez alkalmas

Alapvető tartozékok:

  • 3-pofás tokmány Ø 325 mm
  • 4-pofás tokmány Ø 400 mm (önbeálló pofa) karima
  • Világítás
  • Hűtés
  • Fék
  • Elektromos többállású megálló
  • Száljelző
  • Előlap
  • Mechanikus megállás
  • Lunette rögzített
  • Csúszó lunetta
  • Fix csúcs Mk V
  • Forgatható csúcs Mk V
  • Mk VII / Mk V redukálóhüvely
  • Csúszókuplung támogatás
  • Szerelőszerszámok
  • Beállítócsavarok
  • Digitális X, Y, Z tengely mérés

Specifikációk:

Teljesítmény: 7500 W
Forgatási hossz: 1500 mm
Feszültség: 400 V
Forgatási Ø a csapágy felett: 660 mm
Forgatási Ø a nyeregnyílás felett: 870 mm
Forgatási Ø a féknyereg felett: 420 mm
Nyerges rés hossza: 240 mm
Orsó hézag: 105 mm
Orsó kúpossága: Mk VII
Pinole kúp: Mk V
Tüskeút: 150 mm
Sebességtartomány: 36 - 1,600 rpm
Sebességfokozatok száma: 12
Metrikus menet - tartomány: 1 - 14 mm
Metrikus menet - fokozatszám: 22
Inch menet - tartomány: 28 - 2 fordulat./1"
Menet hüvelyk - fokszám: 25
Menetmodul - tartomány: 0,5 - 7
Menetmodul - fokszám: 18
Menetátmérő - tartomány: 56 - 4 DP
Menetátmérő - fokszám: 24
Automatikus hosszirányú előtolás: 0,063 - 2,52 (65 fok).) mm
Automatikus oldalirányú előtolás: 0,027 - 1,07 (65 fok) mm
Max. előtolás a késél-tartón: 145 mm
Max. előtolás a kereszttartón: 310 mm
Max. előtolás a hosszirányú tartón: 1.450 mm
Méretek (l x b x h): 3.000 x 1.100 x 1.450 mm
Camlock DIN ISO702: No.8.
Teljes súly csomagolással együtt: 3820,0 kg
Nettó súly: 3565,0 kg
Szélesség/Magasság/Mélység: 323 / 167 / 115 cm
