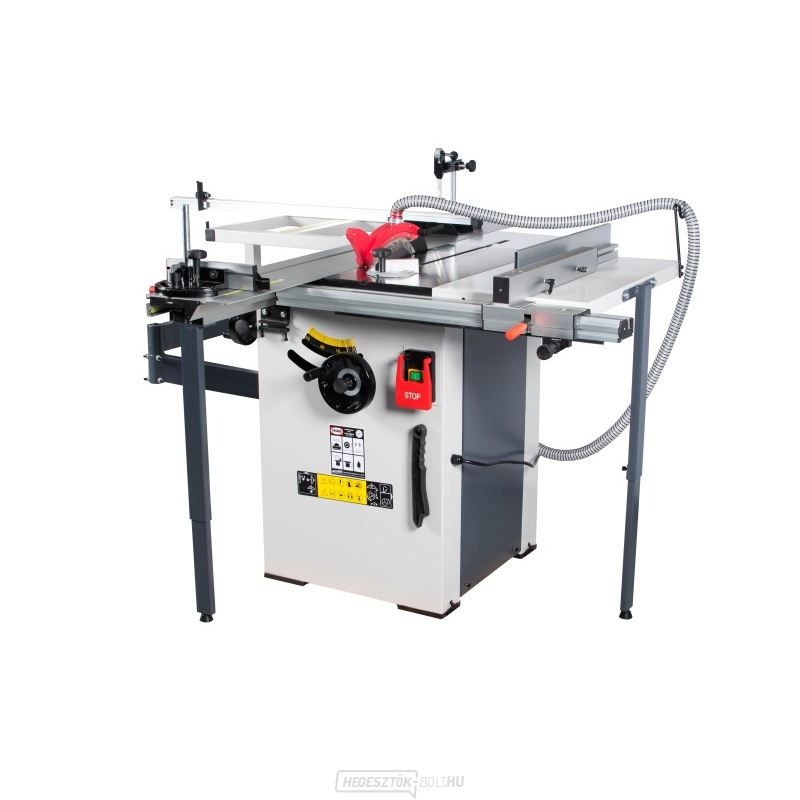

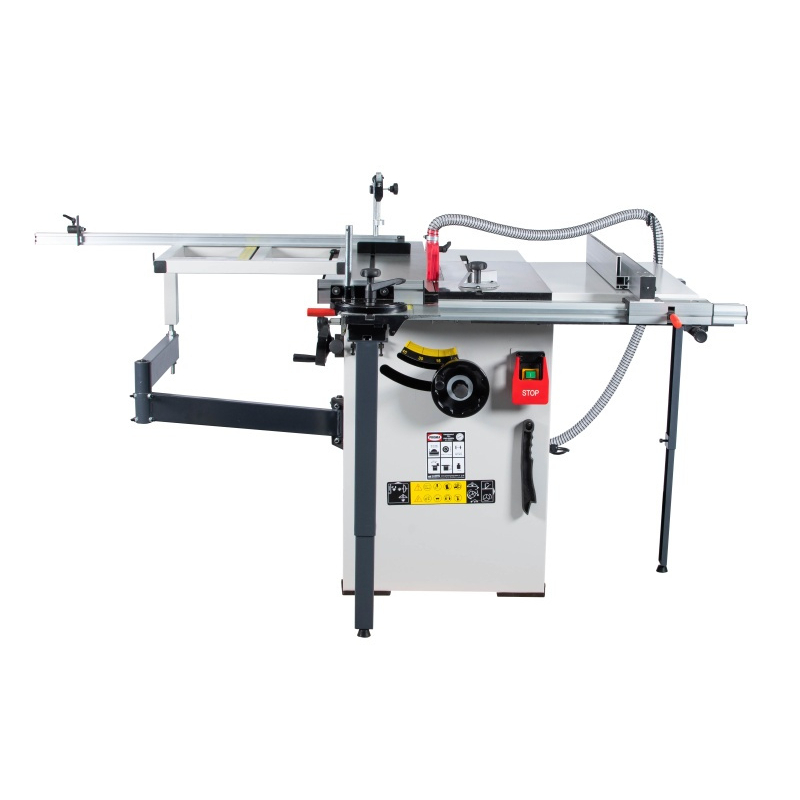

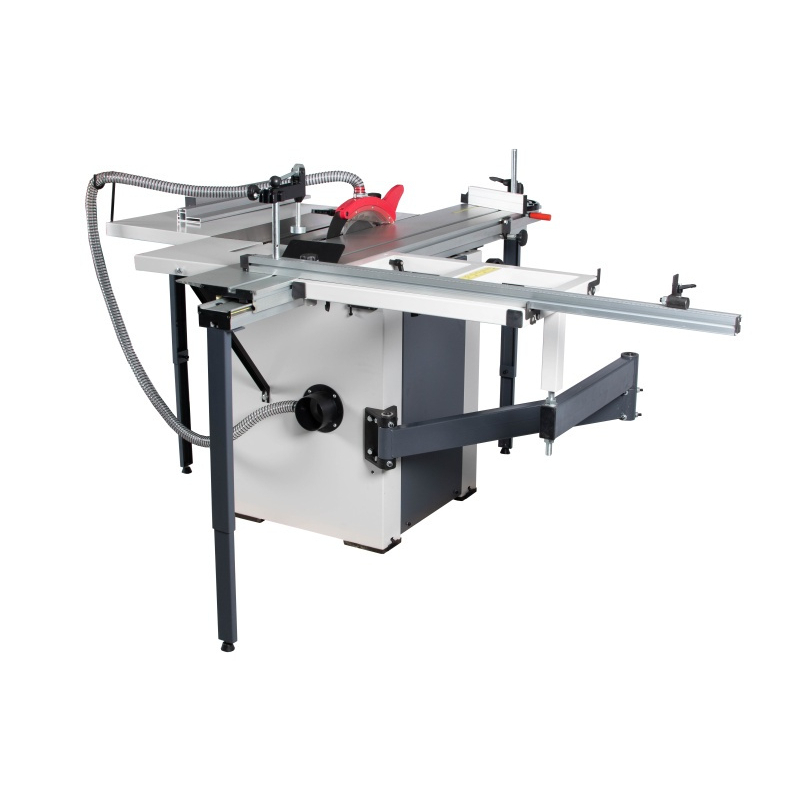

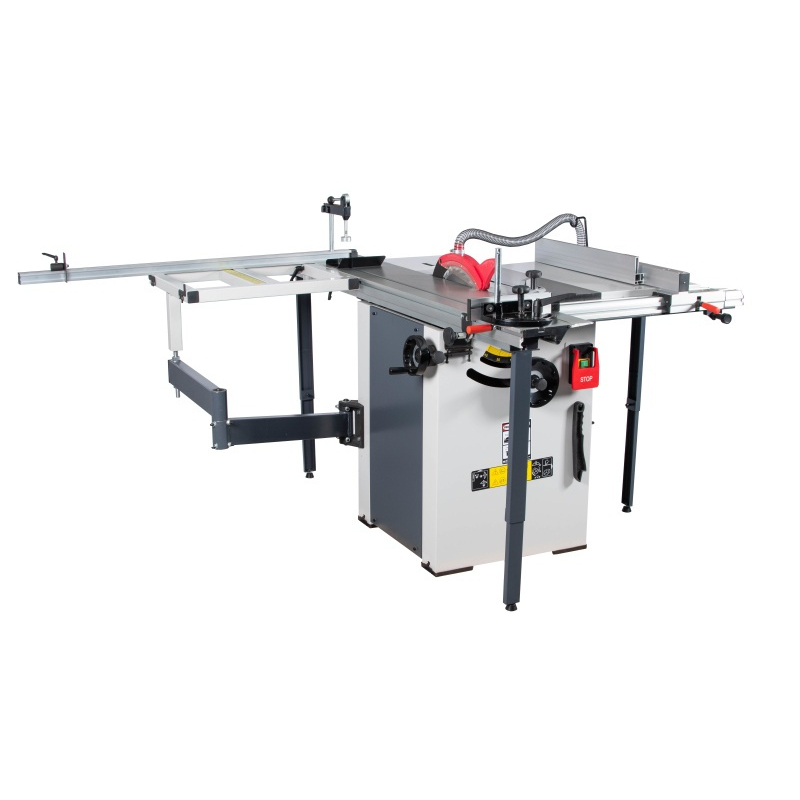

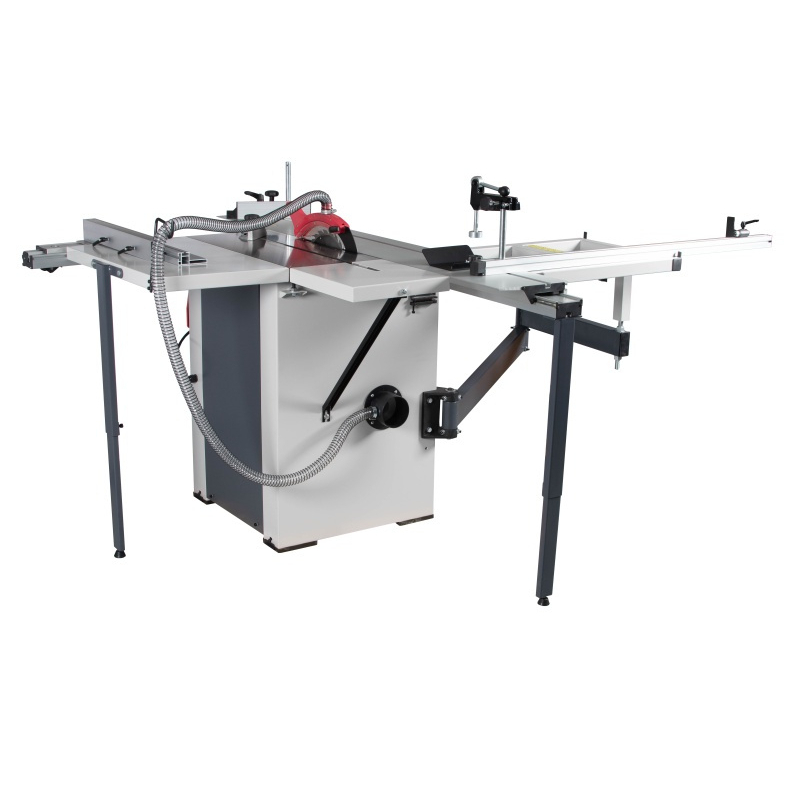

A PROMA PKS-250PN formázó fűrész egy kompaktabb formázó fűrész házi kézművesek, karbantartó műhelyek és kisebb méretű megrendelésre történő gyártás számára. A modell fa és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot egy meghatározott pályán vezeti, és a kezelő kisebb eltérésekkel tudja megismételni a beállításokat, mint egy hagyományos asztali fűrésznél. A változat egyértelműen a PKS-250PN jelöléssel, a 25000312 kóddal és a 400 V / 50 Hz-es tápfeszültséggel azonosítható.
A formázófűrész kiválasztásakor nem elég csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél mért vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint a gép teljes kihúzásakor szükséges helyigény. Ennél a modellnél a formázó rész méretei 1 600 × 240 mm; a csúszka hossza 1 600 mm, a vágási kapacitás a 1 200 mm-es vonalzóig terjed, a fő tárcsa méretei pedig 254 × 30 × 2,7 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző listán rögzítettük.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán párhuzamosan fut a tárcsa síkjával, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A gép méretei: alap 560 × 590 mm.
Miért érdemes éppen a PKS-250PN-t választani
?- A 1 600 mm-es hosszú futópálya segíti a lemezek méretre vágását. A gyakorlatban ez elősegíti a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Az öntöttvas alapasztal szilárd munkaterületet biztosít. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.

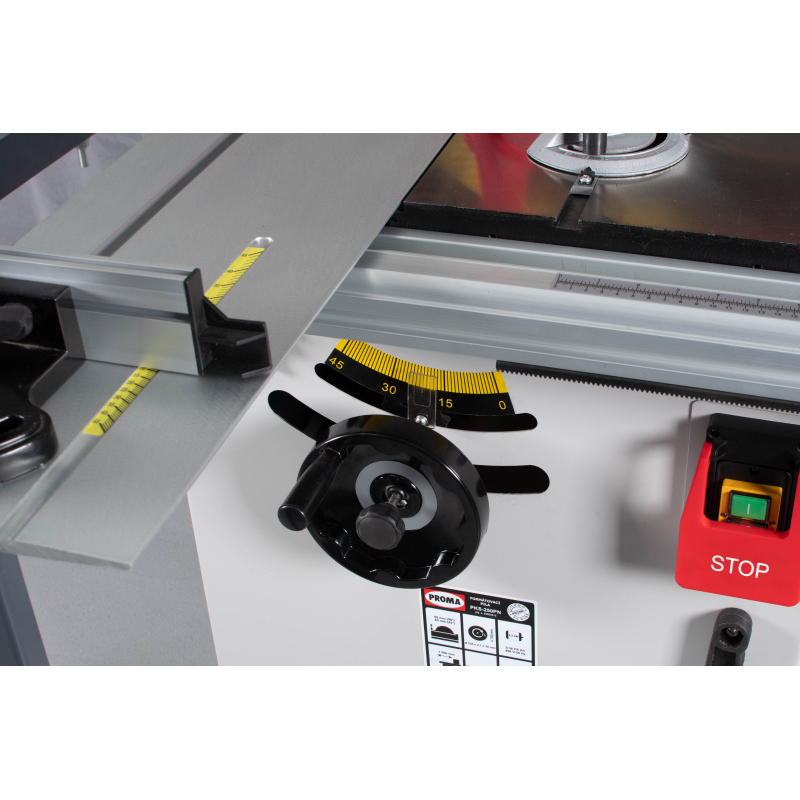

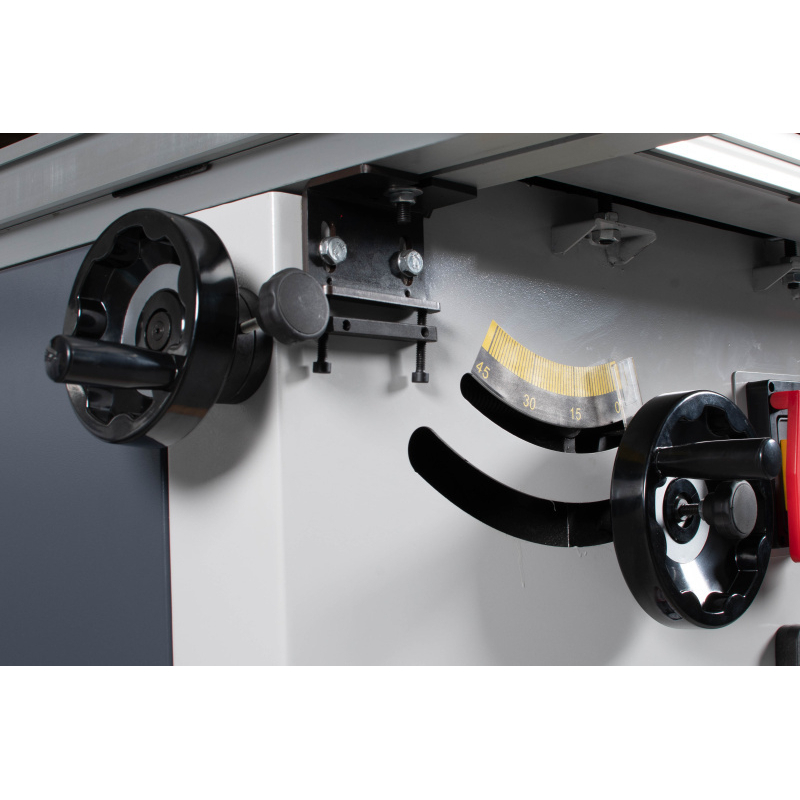

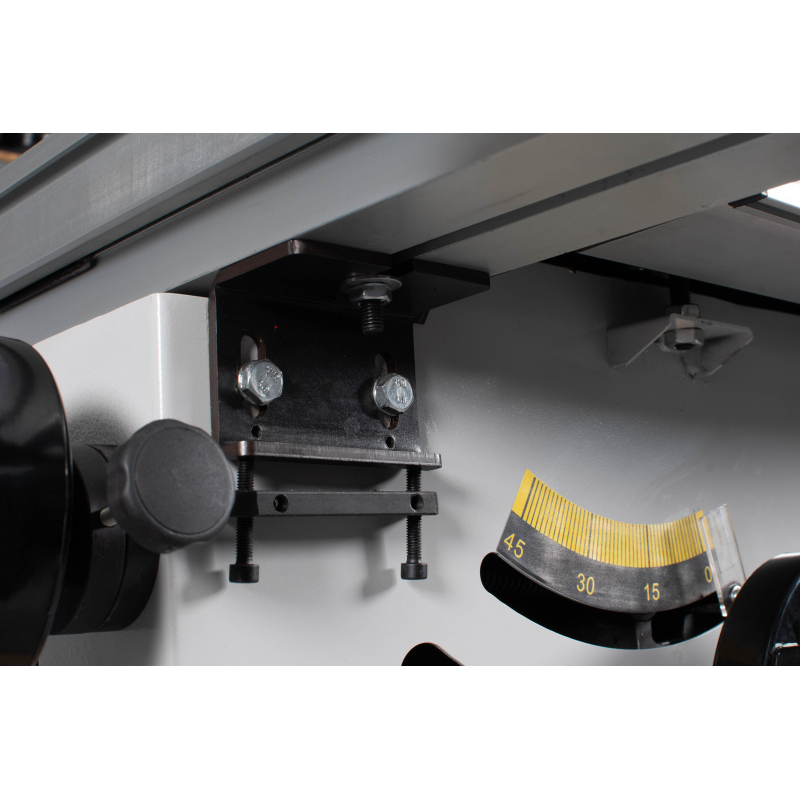

- A kézi tekerők segítségével a tárcsa magassága és dőlésszöge áttekinthetően beállítható. A gyakorlatban ez elősegíti a zökkenőmentes munkamenet fenntartását és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthető, ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszanti vágások és lemezmegmunkálás

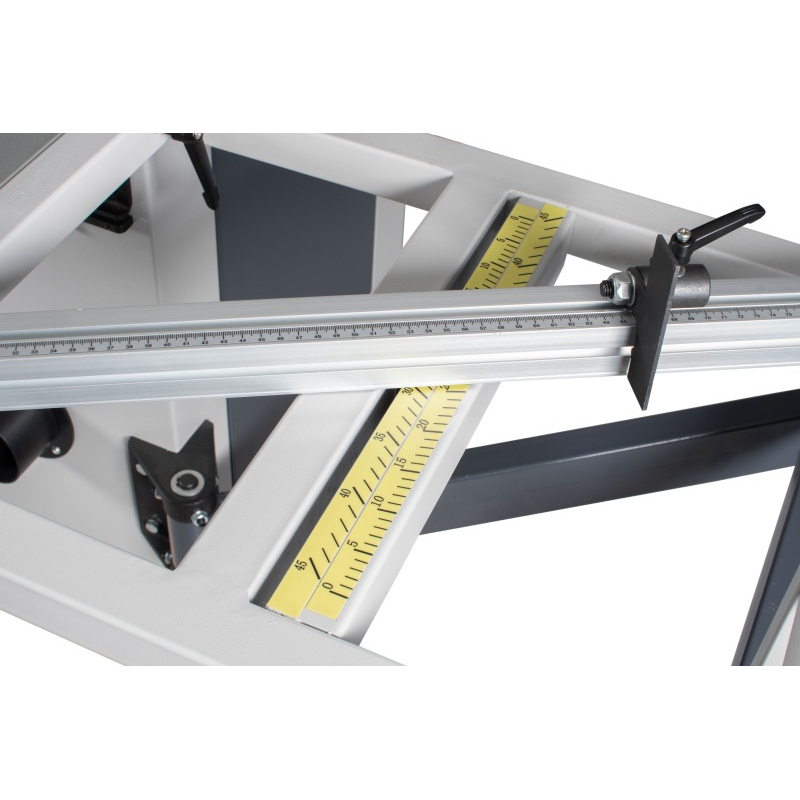

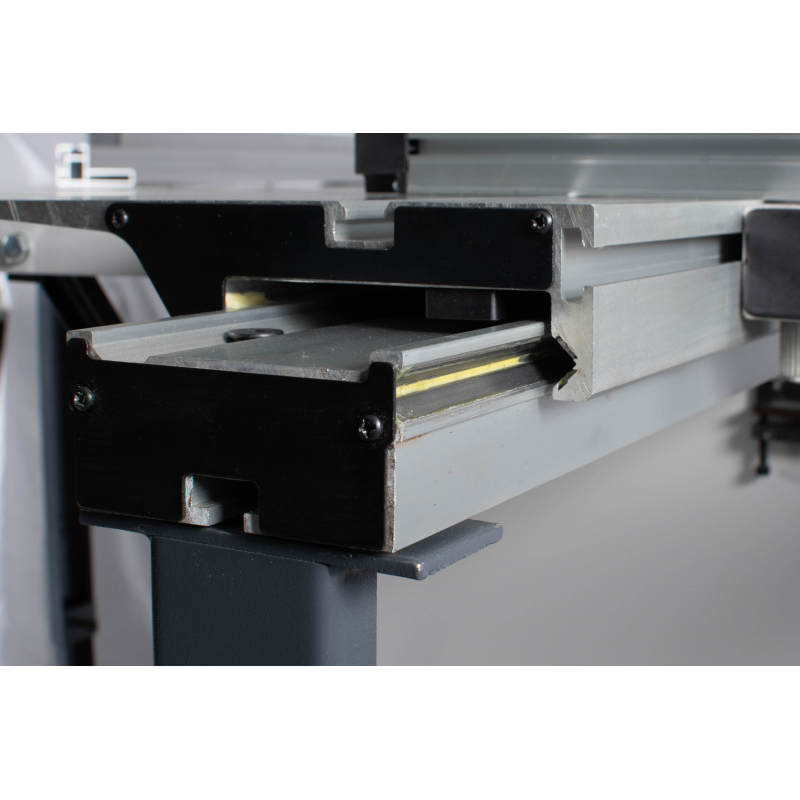

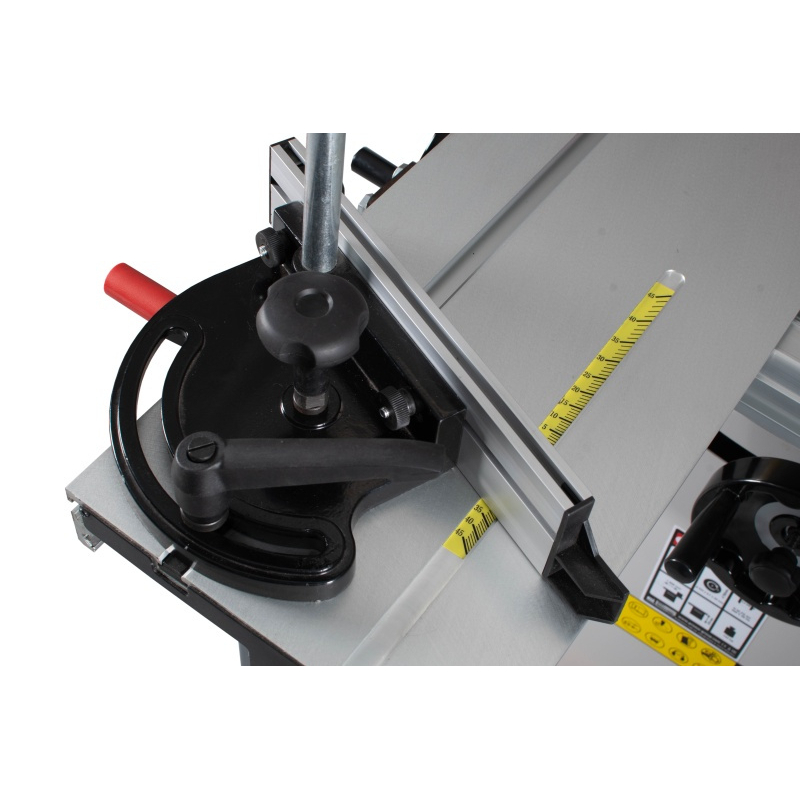

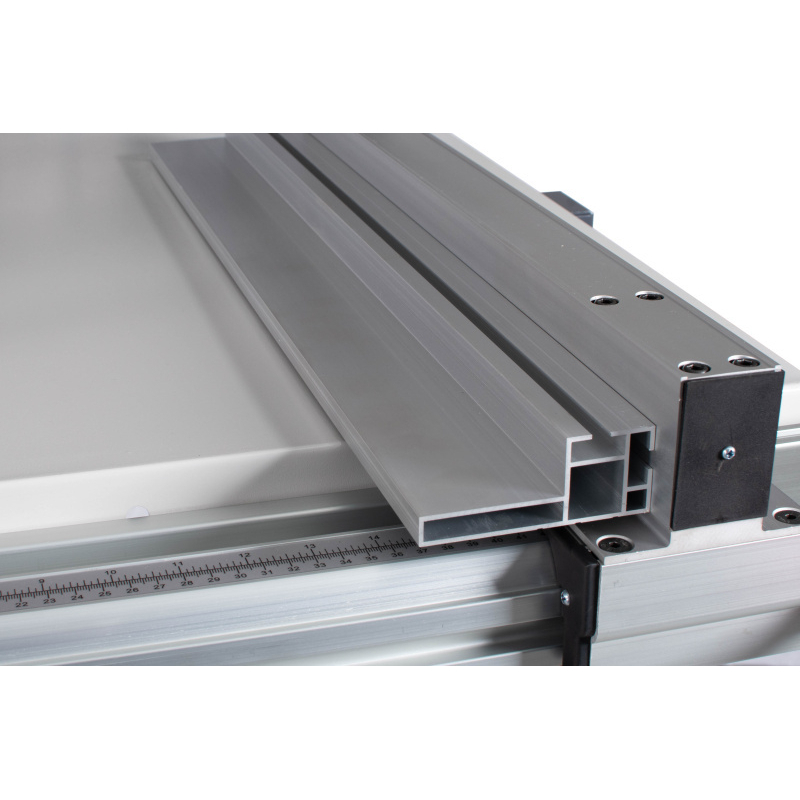

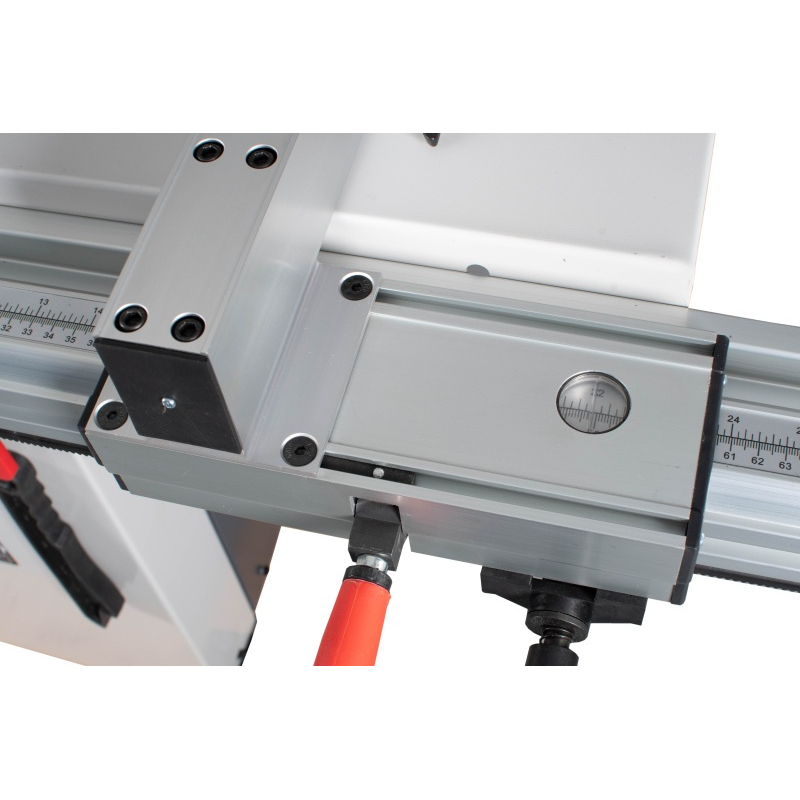

A méretre vágó kocsi vezeti az anyagot keresztvágás és szegélyezés során, míg a hosszanti ütköző ismétlődő szalagok és téglalapok vágásához szolgál. Nagy méretű táblák esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúlásra, a tárcsára gyakorolt oldalirányú nyomás elkerülése, valamint az anyag fémalkatrészektől való megtisztítása a vágás előtt. A 90°-os szögnél 80 mm-es, 45°-os szögnél 65 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet feldolgozni merőleges és ferde beállítás esetén.

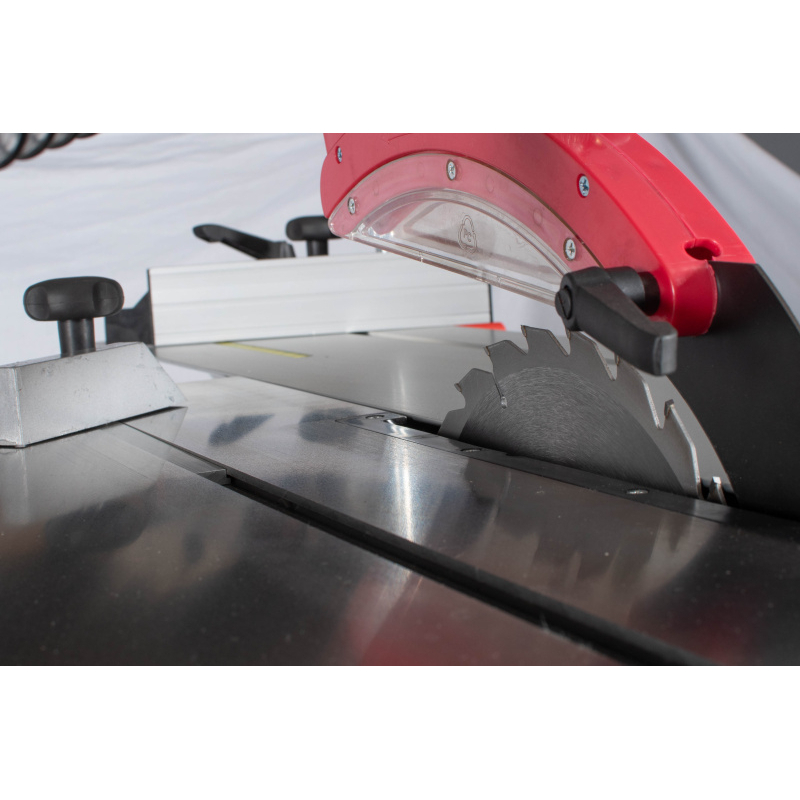

A fő vágótárcsa 4 750 fordulat/perc sebességgel működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más tárcsa alkalmas a tömör fa gyors hosszirányú vágására, más pedig a laminált vagy furnérlemez esztétikai vágására. Ennél a változatnál nincs külön elővágás, ezért a tiszta, esztétikai él kialakításához különösen fontos az éles, finomfogú tárcsa, a megfelelő kiugrási magasság és a sima előtolás.
Stabilitás, beállítás és elszívás
A munkapad mérete 310 × 670 mm, munkamagassága 870 mm. Az összeszerelés után ellenőrizni kell a munkapadok síkosságát, a szán játékát, a keresztirányú ütköző merőlegességét és a hosszirányú vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próba vágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütköző skálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkori jelzőállásra támaszkodni.

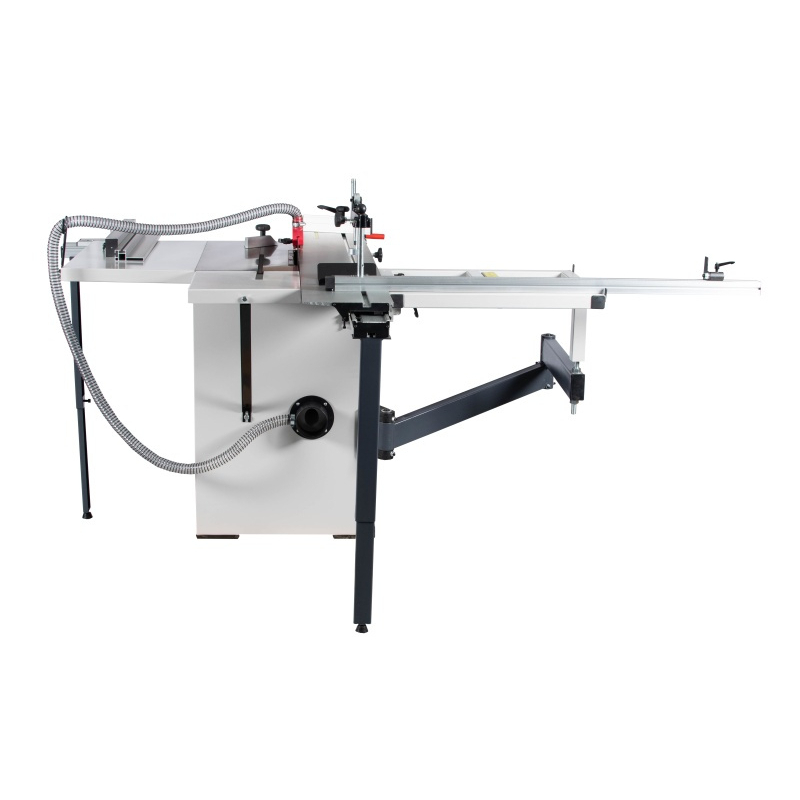

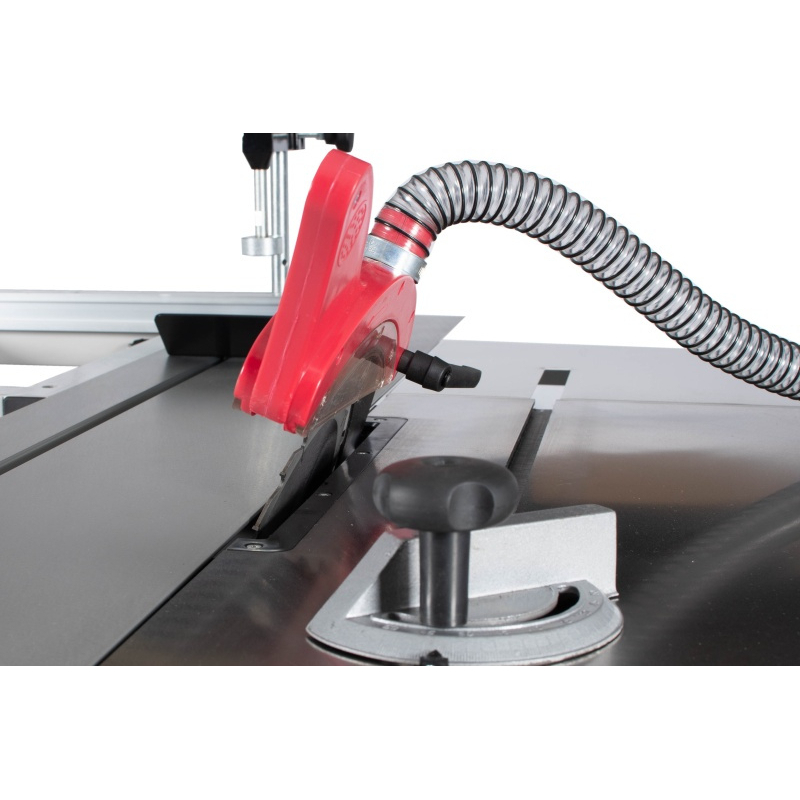

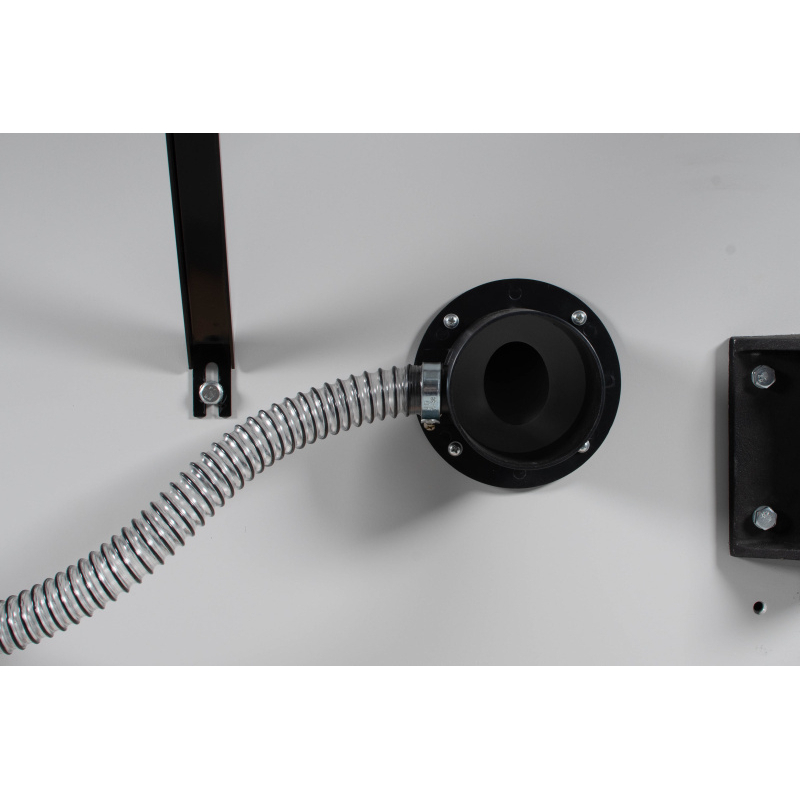

A porelszívás 100 mm-es átmérőjű csővel van megoldva. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a fűrészpor mennyiségét a mechanizmusban, és hozzájárul a kocsi stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyakátmérőnek megfelelő keresztmetszettel. A porelszívás nem helyettesíti a védőburkolatot, a szétnyitó éket, sem az egyéni védőeszközöket.
A szállítmány tartalma

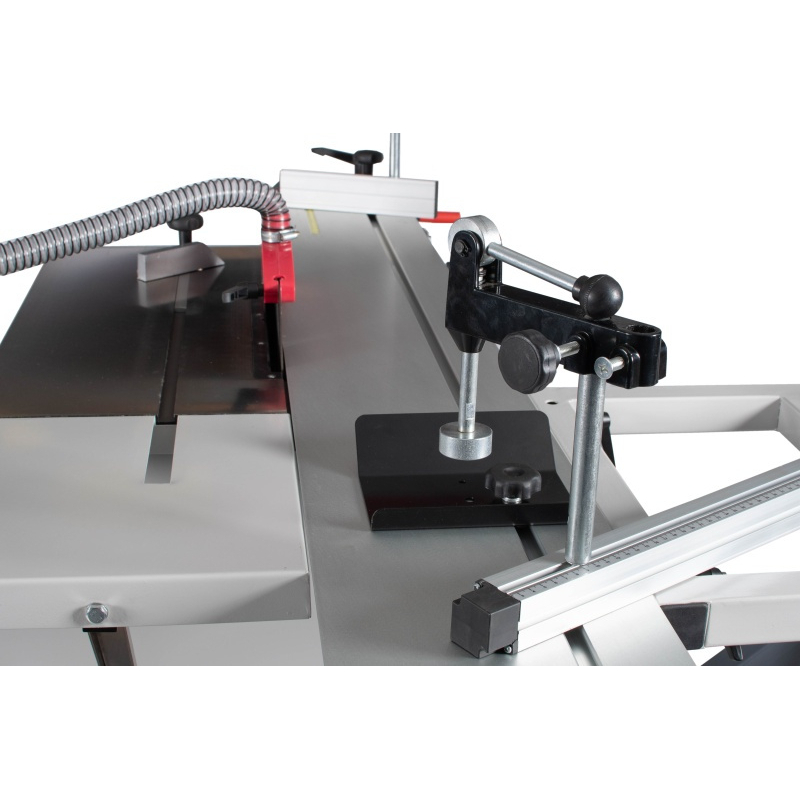

A standard készlet tartalmaz egy 254 mm-es tárcsát, elszívóval ellátott burkolatot, Y-csatlakozót tömlővel, szögütközőket, excentrikus befogót, önbeálló talpat, asztalhosszabbítót és -szélesítőt, kinyúlót és szervizszerszámokat. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a megengedett maximális fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 400 V / 50 Hz |
|---|---|
| Motor teljesítménye | 2,2 kW |
| Fő fűrészlap | 254 × 30 × 2,7 mm |
| A főfűrészlap fordulatszáma | 4 750 min⁻¹ |
| Elővágás | külön elővágás nélkül |
| Max. bevágás 90°-nál | 80 mm |
| Max. vágási mélység 45°-nál | 65 mm |

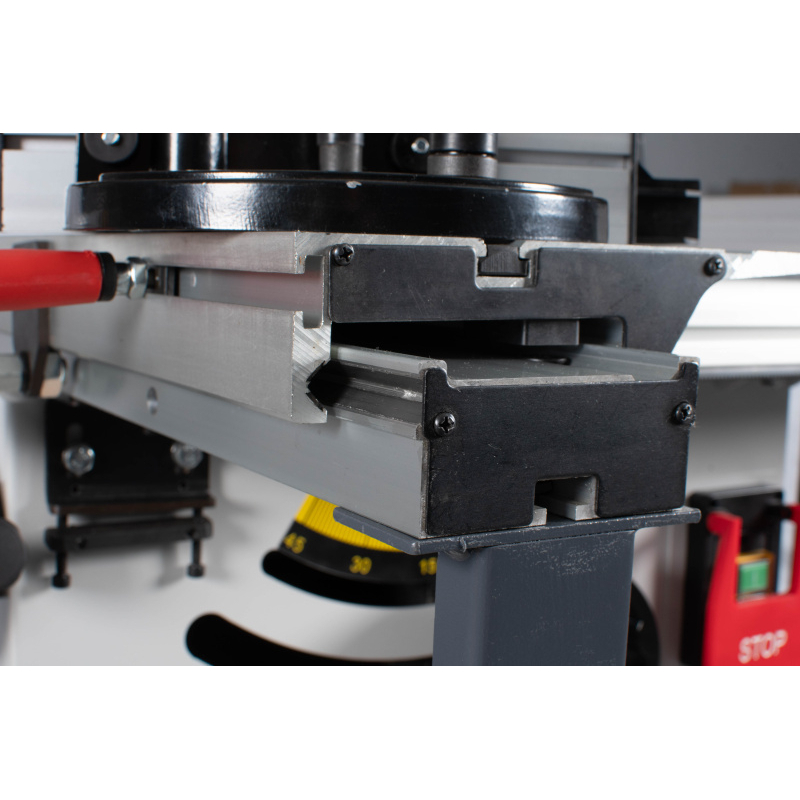

| Formázó kocsi / futófelület | 1 600 × 240 mm; csúszótáv 1 600 mm |

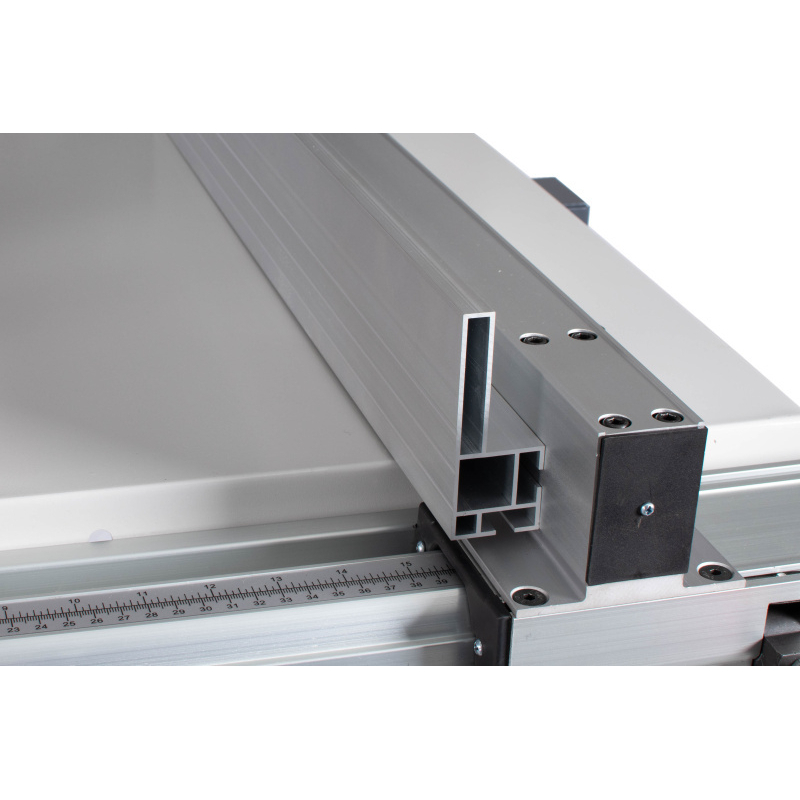

| Vágási kapacitás / vonalzó | vonalzó 1 200 mm-ig |
| Munkapad | 310 × 670 mm |
| Munkamagasság | 870 mm |
| Elszívás | 100 mm |
| Nettó tömeg | 144 kg |
| Bruttó tömeg | 174 kg |
| Alapméret | alap 560 × 590 mm |
| EAN | 8595105427286 |
Kinek
ajánlott a fűrész A PROMA PKS-250PN formázó fűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a gép testének katalógusban szereplő alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívót és tolókarral ellátott szánokat. A munkadarabot egyenletesen, erőltetés nélkül vezesse, tartsa a kezét a vágási vonaltól távol, és a fűrészlap cseréje vagy a beállítás előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a csatlakoztatás után egy szakképzett személynek ellenőriznie kell a forgásirányt.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a PROMA márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhelyterületre vonatkozó ajánlásokat a „Hogyan válasszunk formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A PKS-250PN alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágókorongot használ, a vezetést pontosan beállítja és egyenletesen tolja a munkadarabot. Mivel a modell nem rendelkezik külön elővágóval, nagyobb figyelmet kell fordítani a finomfogú vágókorong kiválasztására és a beállítás minőségére.
Mennyi helyre van szükség a gép körül?
Ne csak az 560 × 590 mm-es alapméreteket vegye figyelembe, hanem a szán, a kinyúló kar és a leghosszabb megmunkálandó darab teljes mozgását is. A biztonságos átjáró nem ütközhet az anyag pályájával.
Milyen elszívót válasszunk?
A gép elszívócsatlakozásának átmérője 100 mm. Az elszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. A felállítás után ellenőrizze az asztalok síkosságát, a kocsi párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
