Termékleírás

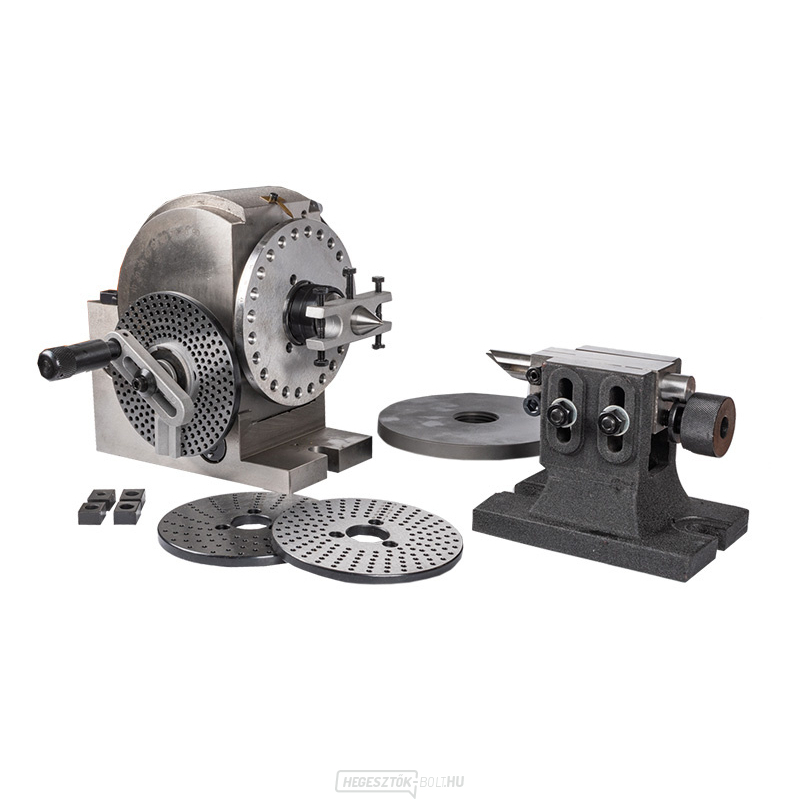

PROMA DH-125/3 elválasztófej szegnyereggel, tokmány nélkül

A DH-125/3 típusú osztófej alkalmas marásra, köszörülésre és fúrásra. A sima, 24 bevágású osztólap lehetővé teszi a 2, 3, 4, 6, 8, 12 és 24-es közvetlen felosztást. Közvetett felosztás (csigaáttétel 1:40) 50-ig minden, és 50 feletti felosztásnál is elvégezhető. A közvetett felosztási tartományon kívüli felosztásokat egy másik rendszerrel érik el, amely 1000-ig minden felosztást lehetővé tesz. Az egyes fejekhez mellékelt felosztási táblázat felsorolja az összes felosztást 380-ig.

DH-125/3 elválasztófej
ötvözi a merevséget a precizitással. Az orsó precíziós kúpgörgős csapágyakban forog, gyakorlatilag holtjáték nélkül. A hagyományos kialakításokkal ellentétben a közvetlen osztólap egy kúpos elülső osztóorsóra van szerelve. Az osztófej és az orsó vízszintesből függőlegesbe forgatható. Az osztóorsó, a közvetlen osztó csigacsap edzett és köszörült, akárcsak a két közvetett osztólap, a központosító elemek és a közvetett osztócsap. A csigakerék speciális kemény foszforbronzból készül. A csiga és a csigakerék, a legtöbb más forgó alkatrészhez hasonlóan, olajfürdőben forog.

Fő előnyök
  • Orsók precíziós kúpgörgős csapágyakban
  • Edzett és köszörült rozsdamentes acél féreg
  • Foszforbronz féregkerék
  • Áttétel 40:1
  • -10° és +90° között dönthető
  • Közvetlen osztás 24-gyel
  • Két lemez közvetett elválasztáshoz (A 15, 16, 17, 18, 19, 20 és B 21, 23, 27, 29, 31, 33)
  • Minden kategória 2-től 50-ig, további kategóriák létrehozása 52-től 380-ig

Szállítási alkatrészek PROMA DH-125/3 elválasztófejek
  • Magasságban állítható szegnyereg
  • 2 elválasztólap a közvetlen elválasztáshoz
  • Fix borravaló sofőrrel
  • Szorítókövek 4 db
  • 4 db szorító kőcsavar
  • Chuck
  • Különálló perem 160 mm


Műszaki paraméterek:
Hegymagasság: 128 mm
Orsófurat: 20 mm
