Maximális teljesítmény: 4 kW
Névleges teljesítmény: 3,5 kW
Kimeneti feszültség: 230 V/50 Hz
Névleges áram: 17,4 A

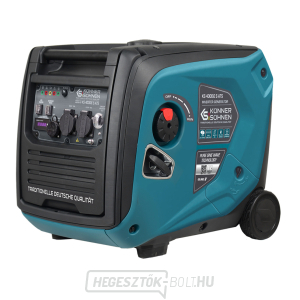

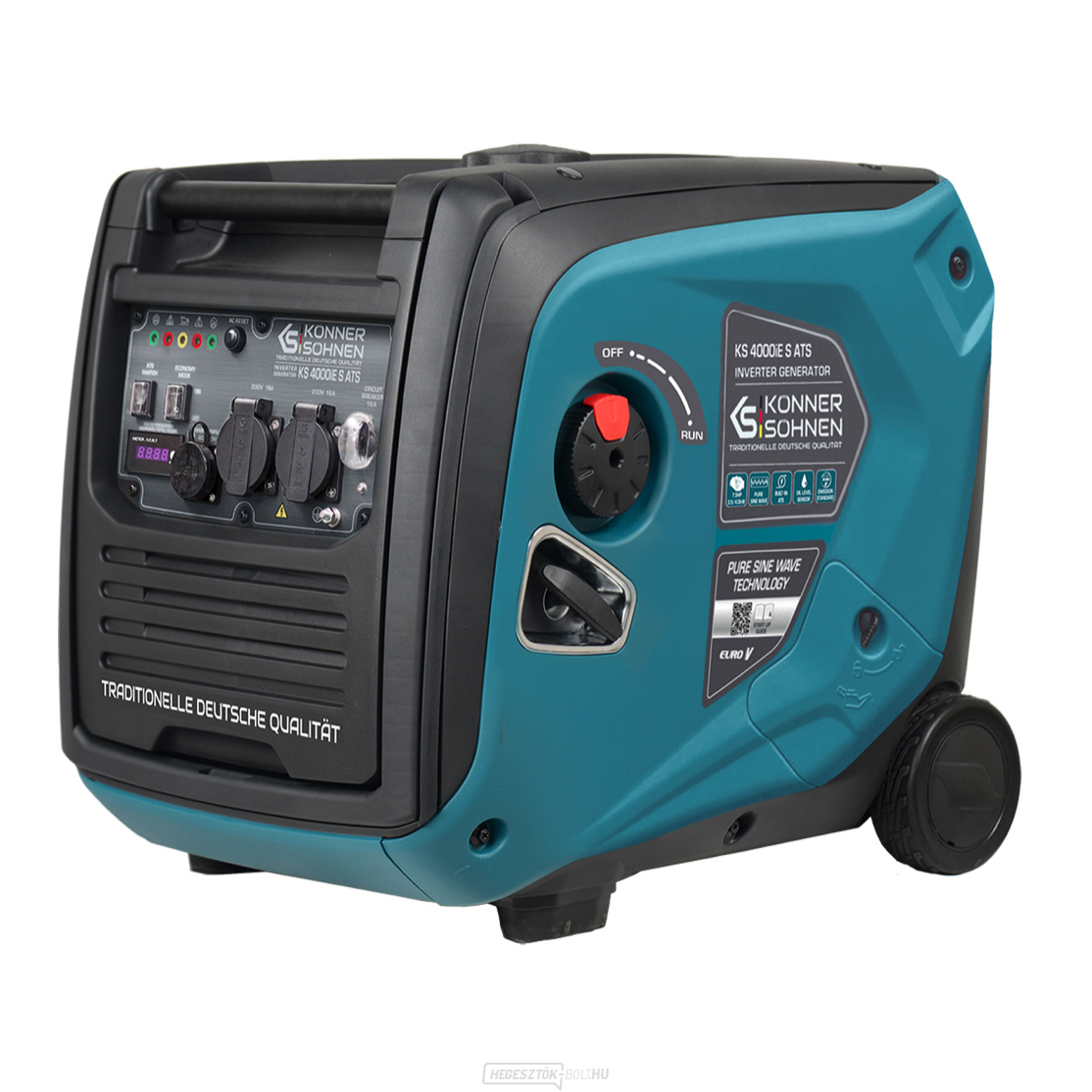

Könner & Söhnen Inverteres erőmű KS 4000iE S ATS 2. verzió
Egyéni energiafogyasztók vagy háztartási áramellátás céljából.
A KS 4000iE S ATS inverteres generátor beépített ATS egységgel rendelkezik, és manuálisan vagy automatikusan is működtethető.
A generátor jobb oldalán található OFF-RUN forgókapcsoló egyesíti az üzemanyagcsapot, a belső 12 V-os forráskapcsolót és a gyújtáskapcsolót. Amikor a generátort nem használják, OFF állásban kell hagyni, hogy megakadályozzák a benne lévő lítium akkumulátor lemerülését. A generátor leválasztott akkumulátorral kerül szállításra, amelyet az első indításkor a bal oldali burkolat alá kell csatlakoztatni. Amint a generátor működik, vagy 230 V feszültség kerül a HÁLÓZATI TÁPFESZÜLTSÉGRE (a forgókapcsoló állásától függetlenül), az akkumulátort a belső töltőmodul tölti.
A 230 V-os HÁLÓZATI csatlakozást a rendszer figyeli, amikor a forgókapcsoló RUN állásban, az ATS SWITCH pedig ON állásban van. Ha a 230 V-os HÁLÓZATI tápellátás meghibásodik, az ATS vezérlő elindítja a generátort, és a 230 V-os kimeneti aljzatait az inverter modulra kapcsolja.
A KS 4000iE S ATS 2 db 230 V-os aljzattal rendelkezik, amelyek a generátor verziójától függően eltérően kapcsolhatók.
Egyedi elektromos készülékekhez vagy otthoni áramellátáshoz
A jobb oldali 230 V-os aljzat aktív mind a HÁLÓZATI TÁPÉRŐL, mind a generátorról való üzemeltetés esetén.
A jobb oldali 230 V-os aljzat ugyanabba a rendszerbe (IT, TN, TT) tartozik, mint a HÁLÓZATI TÁP, ha a HÁLÓZATI TÁPOT használja. A generátort TT és TN rendszerek esetén 6-10 mm²-es rézkábellel kell földelni (a helyi előírásoktól függően), a földelőcsavarját ugyanahhoz a földelősínhez kell csatlakoztatni, mint amelyiken a 230 V-os HÁLÓZATI TÁP földelve van.
A bal oldali aljzat az inverter modul kimenetéhez csatlakozik, így a nullavezetője ki van húzva, és csak akkor aktív, ha a generátor működik. Ez lehetővé teszi, hogy a generátort szükség esetén TN rendszer kiépítésére használják. Az inverter modul beépített elektronikus túlterhelés- és rövidzárlatvédelemmel rendelkezik, így a bal oldali 230 V-os aljzat védett.
A bal oldali aljzat, amely csak generátorról való működés esetén aktív, lehetővé teszi a használatát olyan rendszerekben, ahol a 230 V-ra nincs mindig szükség, csak hálózati áramkimaradás esetén. A HÁLÓZATI TÁPFESZÜLTSÉG aljzat figyeli a hálózati áramellátást.
Ezzel a verzióval ház, iroda stb. automatikus vészhelyzeti áramellátása is lehetséges.
A generátor névleges teljesítménye 3,5 kW, és a két 230 V-os aljzat egyikéről is letölthető.
Ha csak olyan egyedi készülékeket szeretne automatikus üzemmódban működtetni, amelyek földelt nullvezető nélküli IT-rendszerben is üzemeltethetők, akkor a KS 4000iE S ATS generátor 1-es verziójának használatát javasoljuk.
Jogi nyilatkozat:
Ez a kézikönyv csak ajánlásként szolgál, illusztrációként szolgál, és a telepítési helyszín pontos körülményeihez és feltételeihez kell igazítani. Magát a telepítést engedéllyel rendelkező villanyszerelőnek kell elvégeznie, a helyi szabványoknak és előírásoknak megfelelően. Nem vállalunk felelősséget a helytelen telepítésért és annak következményeiért.
HELYES SZINUSZMÓD
A beépített, mikroprocesszoros vezérlésű elektronikus egység vezérli a generátor működését, és stabil, 230 V 50 Hz-es szinuszos alakú kimeneti feszültséget biztosít, amely alkalmas az érzékeny elektronika megbízható működésére.
MEGBÍZHATÓ MOTOR
A megbízható K&S márkájú motort nagy kopásállóság, hosszú távú és stabil működés jellemzi, és megfelel minden európai minőségi szabványnak, beleértve az EURO V-öt is.
A GAZDASÁGOS ÜZEMMÓD akár 50%-kal csökkenti az üzemanyag-fogyasztást alacsony terhelésnél az alacsonyabb motorfordulatszámnak köszönhetően.
BEÉPÍTETT ATS RENDSZER
A generátor egy belső ATS egységgel van felszerelve. Az ATS egység figyeli a hálózati feszültséget, áramkimaradás esetén elindítja a generátort, és átkapcsolja a terhelést a generátorról táplált áramra. Amikor az ATS visszatér, visszakapcsol a hálózati áramra, és leállítja a generátort.
ERGONÓMIAI VEZÉRLŐPANELAz ergonomikus kezelőpanel LED kijelzővel, ECO mód kapcsolóval és RESET gombbal van felszerelve, amely visszaállítja az inverter modulban kioldott elektronikus túlterhelésvédelmet és visszaállítja az áramellátást. A fő paramétereket egy mikroprocesszor vezérli. Az alacsony olajszint elleni védelem leállítja a generátort, ha túl kevés olaj van a motorban.
ALACSONY ZAJSZINTA hangszigetelt ház alacsony zajszintet (66 dB Lpa 7 m), könnyű használatot és kényelmes szállítást biztosít. Szállítókészlettel van felszerelve a könnyű áthelyezés érdekében.
A Könner & Söhnen inverteres generátorok kiváló minőségű, kefe nélküli, 100%-ban réztekercselésű generátorral rendelkeznek. A megbízható és kompakt generátor állandó mágnesekre, műanyag házban van felszerelve, és károsodás nélkül bírja a maximális terhelést, biztosítva a generátor hosszú távú megbízható működését.
SZÁLLÍTÓKÉSZLET
A Könner & Söhnen inverteres generátorok szállítórendszerrel vannak felszerelve a kényelmes mozgatás érdekében. Két kerék és egy fogantyú, amely a generátor mozgatásakor felemelkedik, biztosítja a készülék kényelmes szállítását és mobilitását.
