Termékleírás

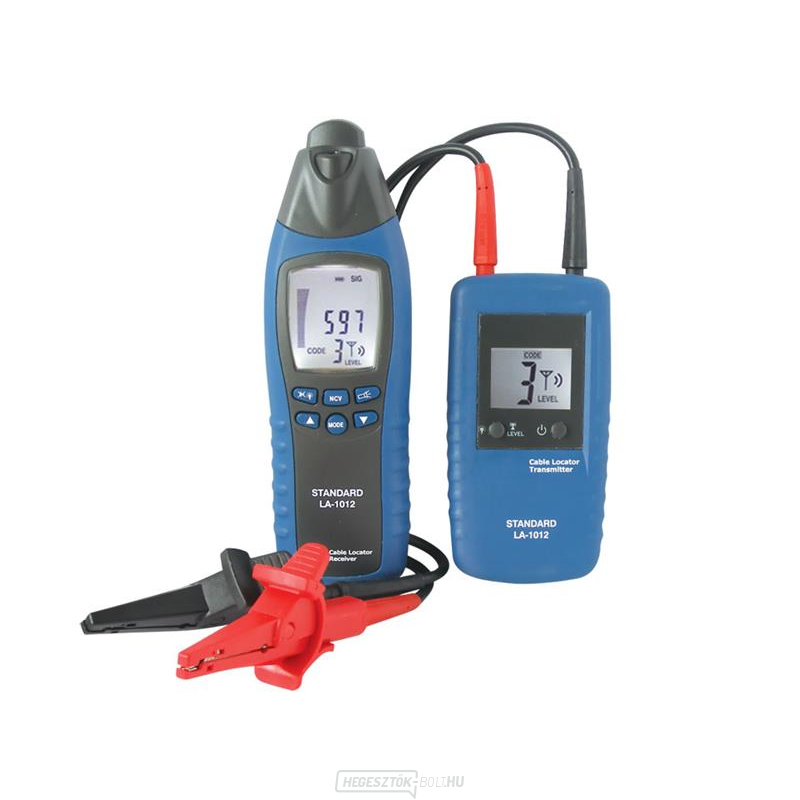

LA-1012 kábeldetektor
Egy kábelkereső két részből áll: egy adóból és egy vevőből. Ezek a részek hordozható mérőeszközök, és vezetékek és kábelek észlelésére és nyomon követésére szolgálnak. Az adó által generált jel lényegében egy modulált áram, amely gyenge mágneses mezőt hoz létre a vezeték körül. Ez az elektromágneses mező feszültséget indukál a vevő tekercsében. Ezt az indukált feszültséget a vevő felerősíti, dekódolja és átalakítja az eredeti jellé. Az eredmény a kijelzőn látható. Az adó beállított paramétereinek meg kell felelniük a mért vezeték típusának, és zárt áramkört kell alkotniuk a vezetékkel.
Termékparaméterek:
- vakolat alatti vezetékek, vezetékszakadások, vezetékekben lévő rövidzárlatok keresése
- földbe süllyesztett vezetékek nyomon követése
- biztosítékérzékelés és áramkör-hozzárendelés
- a vakolat alá véletlenül elrejtett konnektorok és elosztódobozok nyomon követése
- padlófűtési elosztórendszerekben megszakadt vezetékek és rövidzárlatok észlelése
- fémcsövek nyomon követése víz- és fűtési rendszerekhez
- minden felhasználási területen (éles és élő) minden további szerszám használata nélkül végezhetők el
- az adó kijelzője mutatja az átviteli szintet, az átviteli kódot és az idegen feszültség jelenlétét
- a vevőegység kijelzi a vételi szintet, az átviteli kódot, és egyidejűleg érzékeli a hálózati feszültség meglétét
- automatikus és manuális érzékenységállítás
- a vevő akusztikus jelének kikapcsolásának lehetősége
- Automatikus kikapcsolás (automatikus kikapcsolás funkció)
- háttérvilágítás
- háttérvilágítás lehetősége, ha gyenge fényviszonyok mellett dolgozik
Műszaki paraméterek:
Adó:
- kimeneti jel: 125 kHz
- külső feszültségérzékelés: igen
- feszültségtartomány: 12V - 400V
- frekvenciatartomány: 0 - 60Hz
-kijelző: LCD
- külső feszültségérzékelés: max. 400V AC/DC
- túlfeszültség kategória: CAT III 300V
- sugárzási szint: 2
- automatikus kikapcsolás: körülbelül egy óra inaktivitás után
- tápegység: 1x 9 V-os elem, NEDA 1604, 6F22
- fogyasztás: max. 18mA
- biztosíték: F0.5A 500V, 6.3 x 32 mm
- üzemi hőmérséklet: 0–40°C, max. 80% relatív páratartalom (nem lecsapódó)
- tárolási hőmérséklet: -20 és 60°C között, max. 80% relatív páratartalom (nem lecsapódó)
- tengerszint feletti magasság: akár 2000 m
- méretek: 130 x 69 x 32 mm
- súly: kb. 130 g
Vevő:
- nyomkövetési mélység: az anyagtól és az alkalmazástól függ
- kábelelhelyezési mód: kb. 0 - 2 m (egyfázisú alkalmazás), kb. 0 - 0,5 m (kétpólusú alkalmazás)
- feszültségérzékelés: kb. 0 - 0,4 m
- kijelző: LCD funkciókkal és analóg kijelzővel
- tápegység: 1x 9 V-os elem, NEDA 1604, 1E6F22
- fogyasztás: kb. 23mA (háttérvilágítás és világítás nélkül), kb. 35mA (háttérvilágítással), max. 40mA (háttérvilágítással és világítással)
- automatikus kikapcsolás: körülbelül 5 perc inaktivitás után
- üzemi hőmérséklet: 0–40°C, max. 80% relatív páratartalom (nem lecsapódó)
- tárolási hőmérséklet: -20 és 60°C között, max. 80% relatív páratartalom (nem lecsapódó)
- tengerszint feletti magasság: akár 2000 m
- méretek: 192 x 61 x 37 mm
- súly: kb. 180 g
