Termékleírás

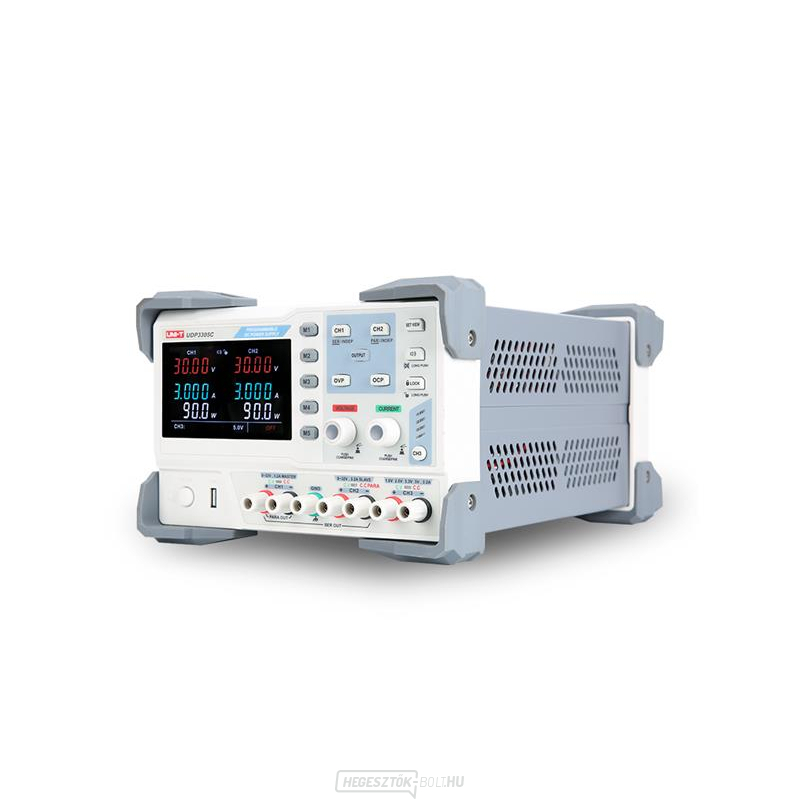

Az UDP3305C programozható egyenáramú tápegység egy költséghatékony, márkás laboratóriumi tápegység négy független csatornával az UNI-T gyártótól. A tápegység egy klasszikus lineáris transzformátort tartalmaz, és a CH1, CH2 csatornák lehetővé teszik a működést állandó kimeneti feszültség (CV) üzemmódban 0 és 30 V között, vagy állandó kimeneti áram (CC) üzemmódban 0 és 5 A között. A CH3 csatorna állandó feszültséget biztosít a kimeneten, 1,8 V; 2,5 V; 3,3 V vagy 5,0 V szint kiválasztásának lehetőségével, és túlterhelésvédelemmel rendelkezik 3,2 A áramfelvétel elérésekor. Ezenkívül az előlapon található egy USB csatlakozó, amely CH4 csatornaként szolgál, és például egy mobiltelefon 5V/2A feszültségű töltésére használható.
A CH1 és CH2 csatornák egymástól függetlenül is működhetnek, vagy belsőleg sorba vagy párhuzamosan is köthetők, ekkor a tápegység 0–60 V/0–5 A vagy 0–30 V/10 A feszültséget szolgáltat.
A laboratóriumi tápegység egy EBTN kijelzővel rendelkezik, amely 6 nagy pontosságú kijelzővel rendelkezik, amelyek egyszerre jelenítik meg a feszültségeket, áramokat és teljesítményeket a CH1 és CH2 csatornák mindegyikében, 4 számjegyű pontossággal.
A tápegység programozható paraméterekkel rendelkezik. 5 memóriával rendelkezik a beállított módok egyszerű mentéséhez és előhívásához, valamint egy gombzárral a paraméterek nem kívánt módosításának megakadályozására. A tápegység házának hátulján USB-eszköz és RS232 csatlakozók, valamint egy DIGITÁLIS I/O interfész található a tápegység távvezérléséhez. A mellékelt szoftver segítségével lehetőség van a csatlakoztatott terhelés fogyasztási vagy töltési jellemzőinek valós idejű rögzítésére és megjelenítésére egy csatlakoztatott PC-n Excel táblázatban vagy grafikonon, és az SCPI kommunikációs parancsok alapján kommunikálni is tud a számítógéppel. A rendszeres kalibrálások szoftveresen elvégezhetők.
A tápegység hőmérséklet-szabályozott ventilátort tartalmaz, a laboratóriumi tápegység transzformátorának hosszú távú hőterhelését érzékelők figyelik, amelyek a határérték elérésekor kikapcsolják a tápegységet, majd lehűlés után visszakapcsolják.


Termékparaméterek:

- áramok és feszültségek finombeállítása mindkét CH1 és CH2 csatornán
- hat négyjegyű kijelző a feszültségek, áramok és teljesítmények azonnali vezérléséhez a CH1 és CH2 csatornákon
- feszültségbeállítás 0 és 30 V között, 10 mV felbontással
- árambeállítás 0 és 5 A között, 1 mA felbontással
- a CH1 és CH2 csatornák működése állandó feszültség (CV) és állandó áram (CC) üzemmódokban
- túlfeszültségvédelem (OVP), túláramvédelem (OCP), túlmelegedés elleni védelem (OTP)
- a CH1 és CH2 csatornák soros vagy párhuzamos belső csatlakoztatásának lehetősége
- CH3 csatorna fix feszültséggel 1,8 V; 2,5 V; 3,3 V vagy 5,0 V max. 3,2 A
- CH4 csatorna az előlapi USB csatlakozón, például mobiltelefon töltéséhez
- beépített hangjelző az állapotváltozások jelzésére
- gombzár a nem kívánt paramétermódosítások megakadályozása érdekében
- USB-eszköz, RS232, digitális I/O interfészek a hátlapon
- hőmérséklet-szabályozott hűtőventilátor
- leválasztás a tápellátásról transzformátor hőterhelése esetén
- bemeneti feszültségválasztó 110V/120V/220V/230V (AC 50/60Hz) a hátoldalon


Műszaki paraméterek:

- névleges kimeneti feszültség CH1 és CH2: 0–30 V
- névleges kimeneti áram CH1 és CH2: 0 - 5A
- teljes névleges kimenő teljesítmény: 315 W
- feszültség/áram beállítási felbontás (CH1 és CH2): 10mV/1mA
- (CV) módban, feszültségbeállítási pontosság (CH1 és CH2): (a mért érték 0,01%-a +3 mV, 3 A áramerősségnél)
- (CV) módban, feszültségbeállítási pontosság (CH1 és CH2): (a mért érték 0,02%-a +5 mV, 3 A-nél nagyobb áramerősségnél)
- módban (CC) árambeállítási pontosság (CH1 és CH2): (a mért érték 0,2%-a +3 mA)
- zaj és brumm (20Hz - 20MHz) a CH1 és CH2 kimeneteken: 1mV RMS/3mA RMS
- névleges kimeneti feszültség (pontosság)/áram CH3: 1,8 V; 2,5 V; 3,3 V; 5,0 V (3%, pontosan állítható)/max. 3,2 A
- zaj és brumm (20Hz - 20MHz) a CH3 kimeneten: 2mV
- kimeneti feszültség/max. áram a CH4 csatornán (USB): 5V 0.25V/2A
- feszültség/áram hőmérsékleti együtthatója: 300ppm/°C//300ppm/°C
- névleges tápfeszültség: AC 110V/120V/220V/230V/(50/60Hz)
- biztosíték (110/120V/AC tápegységhez): csőbiztosíték típusa: T6,3AL/250V (20x5mm)
- védelem (220/230/AC tápegységhez): csőbiztosíték típusa: T3,13AL/250V (20x5mm)
- méretek (szélesség x magasság x mélység): 240 x 168 x 347 mm
- súly: kb. 10,2 kg
- karton bruttó súlya: 12 kg


Az egyes csomagolások tartalma:

- UDP3305C laboratóriumi tápegység: 1 db.
- tápkábel: 1 db.
- USB-A - USB-B interfészkábel (UT-D14): 1 db
- krokodilcsipesszel ellátott összekötőkábel-készlet: 1 készlet
- tartalék biztosítékok: 1 db.
- használati utasítás: 1 db.
- RS232 kommunikációs kábel rendelésre: 1 db.


Csomagolás nagykereskedelmi ügyfelek számára:

- standard mennyiség dobozonként: 2 db
- standard dobozméretek: 445 x 365 x 300 mm



GYÁRTÓ: UNI-T
www.uni-t.cz


Link a PC-hez való csatlakozáshoz szükséges szoftver letöltéséhez:
https://instruments.uni-trend.com/EU-EN/powersupplies/udp3300.html
