Termékleírás

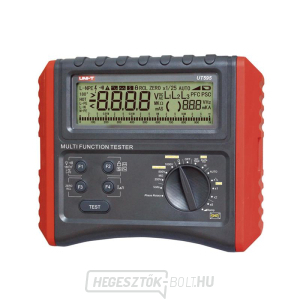

UNI-T UT595 multifunkciós teszter
Az UT 595 egy univerzális mérő- és vizsgálóműszer elektromos készülékek vizsgálatához. Lehetővé teszi a maradékáram-védőkapcsoló kioldási idejének, a szivárgási áram mérésének, a földhurok impedanciájának és földfolytonosság mérésének, a szigetelési ellenállás mérésének, a váltakozó feszültség frekvenciájának mérésének, az egyen- és váltakozó feszültség mérésének, valamint a fázissorrendnek az automatikus vezérlését háromfázisú elosztórendszerekben.
A készülék új külsővel, nagyméretű, többfunkciós, ötven számjegyű oszlopdiagrammal ellátott kijelzővel, tartós házzal és új analóg, digitális és mikroprocesszoros áramkörökkel rendelkezik.
Ezt a készüléket az IEC61010 biztonsági szabvány (Villamos berendezések biztonsági követelményei) szerint tervezték, gyártották és tesztelték a CATIII 300V túlfeszültségi kategóriában. Teljes mértékben megfelel a ČSN EN 61557 szigetelési és érintkezési ellenállás mérésére vonatkozó szabványnak.
Az UT595 ideális eszköz minden villanyszerelő és ellenőrző technikus számára az elektromos berendezések védőelemeinek karbantartásához, teszteléséhez és ellenőrzéséhez.


Termékparaméterek:

- maximális kijelzés: 9999, analóg sáv 50 osztás
- háttérvilágítású LCD kijelző, méretei: 125 x 37 mm
- kijelző mutatja: funkcionális módokat, értékeket, mértékegységeket és szimbólumokat
- funkcióváltás: 15 állású forgókapcsoló
- tartományváltás: automatikus
- maradékáram-védőkapcsolók kioldási idejének mérése: 10mA, 30mA, 100mA, 300mA, 500mA típusok
- a fázisszög 0°/180°-os változtatásának lehetősége a védőeszközök leggyorsabb kioldási idejének érzékeléséhez
- választható félhullámú/teljes hullámú AC feszültségtesztelési mód
- maradékáram-védőkapcsolók automatikus tesztjei: szivárgóáramok szekvenciális kapcsolása, szivárgóáram sima indítása a készülék kioldásáig
- a mért értékek mentése a memóriába
- hurokimpedancia vizsgálat/hibaáram (PFC)/rövidzárlati áram (PSC): 0,05Ω és 2000Ω közötti tartományban
- földelés folytonosságának mérése: 0,01Ω és 200Ω közötti tartományban
- szigetelési ellenállás mérése: 0,05 MΩ - 1 MΩ 250V/500V/1000V tesztfeszültségnél
- Váltakozó feszültség frekvenciamérése: 20 Hz és 100 Hz közötti tartományban
- AC és DC feszültségmérés: 0V-tól 440V-ig, automatikus AC/DC/polaritás felismerés
- fázissorrend mérése: fázissorrend, forgásirány kijelzése
- tápegység: 6 db 1,5 V-os AA alkáli elem
- kalibrációs jegyzőkönyv: külön kell megrendelni
- automatikus eszközleállítás
- gombos zár
- nélkülözhetetlen segítő minden ellenőrző technikus számára


Műszaki paraméterek:

- Maradékáramú védőkapcsolók mérése

Mérőáram I kiválasztása: 10mA/30mA/100mA/300mA/500mA
mérési feszültség: 220V 10%, frekvencia 45Hz - 65Hz
áram mérési pontossága AC 220V feszültségnél: (10% + 2)
RCD automatikus tesztelése I árammal: a kioldási áram 50%, 100%, 200%, 500%-a
időmérési tartomány ½*I áramerősségnél, Δn: 0–2000 ms
időmérési tartomány 1*I áramerősségnél, Δn: 0 - 500 ms (visszaszámláló funkcióval)
időmérési tartomány 1*I áramerősségnél, Δn: 0–300 ms
időmérési tartomány 2*I, Δn áramerősségnél: 0–200 ms (visszaszámláló funkcióval)
időmérési tartomány 2*I, Δn áramerősségnél: 0–150 ms
időmérési tartomány 5*I, Δn áramerősségnél: 0–40 ms
a fázisszög 0°/180° közötti változtatásának lehetősége
időmérési pontosság: (5%+5)


- Hurokimpedancia/zárlati áram (PFC)/rövidzárlati áram (PSC) mérése

Üzemi feszültség: 220V 10%/195V - 440V/45Hz - 65Hz
áram és idő mérése: 20A/20ms
mérési tartományok: 0,05Ω - 1,99Ω; 2,0Ω - 19,9Ω; 20Ω - 2000Ω
legalacsonyabb felbontás: 0,01Ω
rövidzárlati áram: 0kA - 26kA
pontosság: (5% + 5)


- Földelési folytonosság mérése

Névleges mérési feszültség: kb. 5V
mérési áram: több mint 200mA
mérési tartomány: 0,01Ω - 200Ω
pontosság 0,01Ω és 200Ω között: (2% + 5)


- Szigetelési ellenállás mérése

Névleges terheletlen feszültség teszt esetén: DC 250V 10% vagy 500V 10% vagy 1000V 10%
mérési tartomány: 0,05–250 MΩ, vagy 0,05–500 MΩ, vagy 0,05–1000 MΩ
névleges mérőáram 250 kΩ, 500 kΩ vagy 1 MΩ terhelésnél: 0,9 mA - 1,1 mA
rövidzárlati áram: mérési pontosság 0,05 MΩ és 1000 MΩ között: (5%+5)


- AC és DCV feszültségmérés

DC mérési tartomány: 0–440 V
AC mérési tartomány: 0–440 V (50/60 Hz)
felbontás: 1V
mérési pontosság: (2%+3)
feszültségmérés a tartományban

- Frekvenciamérés

mérési tartomány: 20 Hz - 100 Hz
felbontás: 1Hz
Mérési pontosság: csak tájékoztató jellegű


- Fázissorrend mérés

feszültség: háromfázisú AC 100V - 440V/45 - 65Hz
Fázissorrend: L1 → L2 → L3 előre forgás; L1 → L2 → L3 hátra forgás
Feszültségesés fázisonként: az L1, L2 vagy L3 fázison bekövetkező feszültségesés megjelenik az LCD kijelzőn.


Általános paraméterek:

- automatikus tartományválasztási funkció: igen
- alacsony akkumulátortöltöttség jelzése: igen,"" szimbólum a kijelzőn
- túlterhelés jelzése (tartományon kívül): igen,"OL" szimbólum a kijelzőn
- tápellátás: 6 db 1,5 V-os AA elem
- áramfelvétel: alap kb. 10mA, kb. 50mA 1000V-os tartományban
- LCD kijelző méretei: 125 × 37 mm
- munkakörnyezet: 0°C és +40°C közötti hőmérséklet, max. 85% relatív páratartalom
- a megadott pontosság a következő környezetben garantált: hőmérséklet 23–5 °C, páratartalom 45–75% relatív páratartalom
- tárolási környezet: hőmérséklet -20°C és +60°C között, páratartalom max. 90% relatív páratartalom
- súly: 1 kg (elemekkel együtt)
- készülék méretei: 210 x 90 x 175 mm
- eszköz színe: piros és szürke


Az egyes csomagolások tartalma:

- UT595 eszköz: 1 db
- mérőkábelek: 3 db (speciális piros trigger × 1, zöld × 1, fekete × 1)
- alkáli elem 1,5 V AA: 6 db
- hordozható tok: 1 db
- használati utasítás: 1 db


Nagykereskedelmi csomagolás:

- standard mennyiség dobozonként: 4 db
- standard karton méretei: 510 × 330 × 300 mm
- standard kartondoboz súlya: 15 kg


Gyártó: UNI-TREND
www.uni-t.cz
