Termékleírás

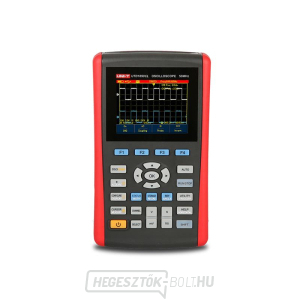

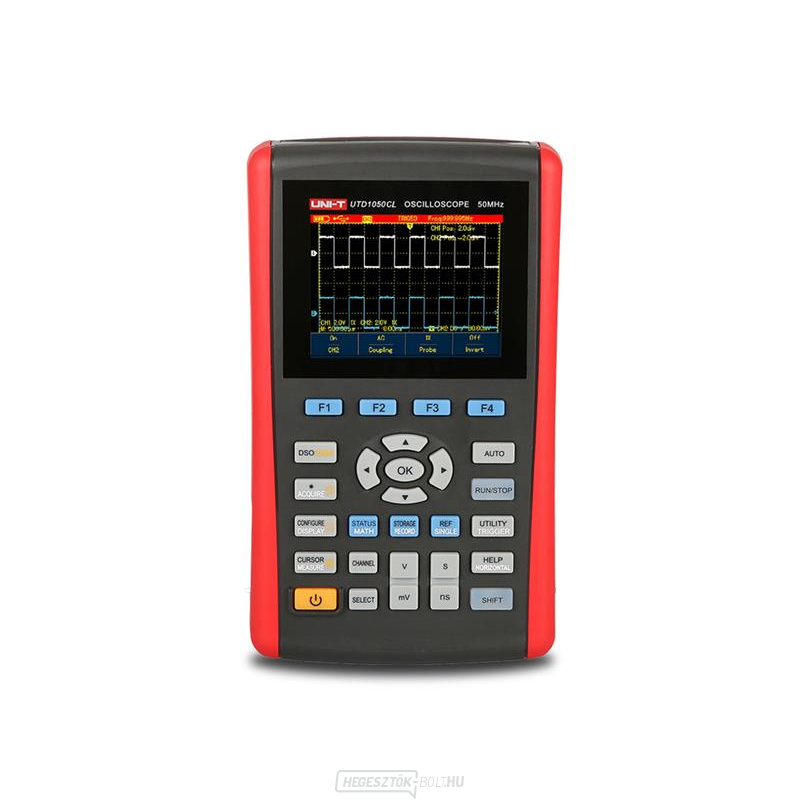

3 év garanciát vállalunk erre a termékre. Az UTD1050CL egyetlen tokban egyesít egy kézi egycsatornás oszcilloszkópot és egy multimétert. Kiváló paramétereket és számos fejlett funkciót kínál, valamint felhasználóbarát kialakításának köszönhetően alkalmassá teszi külső környezetben való munkavégzésre. Az oszcilloszkóp sávszélessége akár 50 MHz is lehet, 200 MSa/s mintavételi frekvenciával. Nagy teljesítményű triggerelési és elemző funkciói megkönnyítik a görbék rögzítését és elemzését, és 22 jelparamétert képes teljesen automatikusan mérni. A multiméter lehetővé teszi egyen- és váltakozó feszültségek és áramok, ellenállás és kapacitás mérését.
A készülék beépített 3,5 hüvelykes színes LCD kijelzővel rendelkezik, amelynek felbontása 320 x 240 pixel. A kijelző jól olvasható még erős fényben is. Multiméter módban a maximális kijelzett érték 3999.
A készülék beépített Li-ion akkumulátorral vagy 9V/4A AC/DC adapterrel működik.
Mivel a készülék kialakítása a hagyományos eszközök vezérlésén alapul, a felhasználók anélkül használhatják ezeket az eszközöket, hogy jelentős időt kellene tölteniük a kezelőszervek elsajátításával és megismerésével.
A készülék 150 V bemeneti feszültségtartományra van tanúsítva CAT II (1:1 szondaelosztó) és 300 V bemeneti feszültségtartományra CAT II (1:10 szondaelosztó).


Termékparaméterek:

Oszcilloszkóp
- sávszélesség: 50MHz
- analóg csatornák száma: 1
- mintavételezés: 200MS/s
- maximális memóriamélység: 12kpt
- A/D átalakító felbontása: 8 bit
- időalap tartomány: 5 ns/osztástól 50 s/osztásig
- bemeneti csatolás: (1MΩ2%)//(21pF3pF)
- függőleges tengely: 5mV/osztás - 20V/osztás (1MΩ)
- felfutó él: 7 ns
- triggerelés: él, impulzus, videó
- automatikus mérés: csúcstól csúcsig, amplitúdó, maximum, minimum, felső, alsó érték, átlag, négyzetes középérték, túllövés, előlövés, frekvencia, ciklus, felfutási idő, lefutási idő, pozitív impulzus, negatív impulzus, pozitív kitöltési tényező, negatív kitöltési tényező, felfutási késleltetés, lefutási késleltetés
- FFT: Hanning, Hamming, Blackman-Harris, Rectangular
- belső memória: 10 görbecsoport, 10 beállítási mód
- USB-tároló: 10 görbületcsoport, 10 interfészcsoport

Multiméter
- DC feszültség mérési tartományok: 400mV/4V/40V/400V; pontosság (1%+5)
- Váltakozó feszültség mérési tartományok (40Hz - 400Hz): 400mV/4V/40V/400V; pontosság (1,2%+5)
- DC áram mérési tartományok: 350µA; pontosság (1,2%+5); 40mA/400mA; pontosság (1%+5); 6A esetén (UT-M07 átalakítóval akár 10A-ig) pontosság (1,5%+5)
- Váltakozó áram mérési tartományok (40Hz - 400Hz): 350µA; pontosság (2%+5); 40mA/400mA; pontosság (1,5%+5); 6A esetén (UT-M07 átalakítóval akár 10A); pontosság (2,5%+5)
- ellenállásmérési tartományok: 400Ω/4kΩ/40kΩ/400kΩ/4MΩ; pontosság (1,2%+5); 40MΩ pontosság esetén (1,5%+5);
- kapacitás mérési tartományok: 51,2 nF/512 nF/5,12 µF/51,2 µF/100 µF; pontosság (3%+5)
- dióda és áramkör folytonosság mérése: igen
- tartományváltási mód: automatikus/manuális
- feszültség, áram, ellenállás változásainak trendgörbéinek megjelenítése és rögzítése


Műszaki paraméterek:

- tápegység: 100V-240V AC, 45 - 440Hz, CAT II, teljesítményfelvétel <20VA
- szabványos csatlakozó: 1 x mini USB
- akkumulátor: Li-ion 7.4V/3600mA
- akkumulátoros működés: 8 óra
- kijelző: 3,5 hüvelyk, 800 x 480 pixel
- kalibrálás: ajánlott évente 1 alkalommal
- IP-védelem: IP2X
- környezeti üzemi hőmérséklet: 0°C és +40°C között
- tárolási hőmérséklet: -20°C és +60°C között
- üzemi környezeti páratartalom: +10℃ - +30℃: 90% 5% relatív páratartalom, +30℃ - +40℃: 60% 5% relatív páratartalom
- üzemi magasság: max. 3000 m tengerszint felett
- nem üzemi (tárolási) magasság: 5000 m tengerszint felett
- nettó tömeg: 0,9 kg
- bruttó tömeg: 2,3 kg
- méretek: 199 x 118 x 49 mm


A csomag tartalma:

- UTD1050CL eszköz: 1 db.
- szonda 1,2 m-es kábellel és kapcsolható elválasztóval 1x, 10x (UT-H03): 1 db.
- áram (10A)/feszültség átalakító modul (UT-M07): 1 db.
- DC adapter 100–240 V AC rms, 45–440 Hz, CAT II: 1 db
- USB-Host/mini USB kábel (UT-D17): 1 db
- felhasználói kézikönyv: 1 db


Csomagolás nagykereskedelmi ügyfelek számára:

- standard mennyiség dobozonként: 2 db
- standard dobozméretek: 305 x 190 x 330 mm
- a doboz bruttó súlya: kb. 3,3 kg


GYÁRTÓ:
UNI-TREND
www.uni-t.cz

szoftverfrissítés:
https://instruments.uni-trend.com/EU-EN/handheldoscilloscopes/utd1000l.html
