Termékleírás
A 3M Speedglas G5-01 egy professzionális hegesztősisak integrált levegőelosztással , amelyet a legigényesebb alkalmazásokhoz terveztek. Ez a 3M Speedglas hegesztősisakok 5. generációja , amely közvetlenül a bevált és hegesztők által tesztelt 3M Speedglas 9100 FX sorozat utódja.
A 3M Speedglas G5-01 sisak a népszerű koncepciót alkalmazza: robusztus és tartós keret, nagyméretű védőpajzs és felhajtható FLIP-UP hegesztőpajzs. Ez a konstrukció különösen praktikus a hegesztés során gyakran változó tevékenységek esetén – például fémmegmunkálás vagy javítási munkák során –, és megkönnyíti az előkészítő és befejező munkák (pl. csiszolás, fúrás, hegesztési varratok ellenőrzése) elvégzését anélkül, hogy a felhasználónak le kellene vennie a teljes sisakot. Azokban az esetekben, amikor hosszabb ideig nincs szükség hegesztésre, a teljes hegesztőpajzs könnyen eltávolítható.
Az oldalsó napellenzők (DIN 5 sötétítési fokozat) a perifériás látás érdekében alapfelszereltségnek számítanak. A kiterjesztett látómező növeli a biztonságot, felfedi a korábban rejtett tárgyakat és akadályokat, és jelentősen javítja a környezet áttekintését. Mindezt egy kényelmes fejpánt egészíti ki, számos beállítási lehetőséggel.
A 3M Speedglas G5-01 egy sokoldalú sisak új, egyedi tulajdonságokkal és megoldásokkal , amelyek megkönnyítik a munkát, javítják a termelékenységet és magas szintű felhasználói kényelmet biztosítanak. A 3M Speedglas G5-01 -gyel nem kell kompromisszumot kötnie – legyen szó funkcionalitásról, teljesítményről vagy biztonságról!

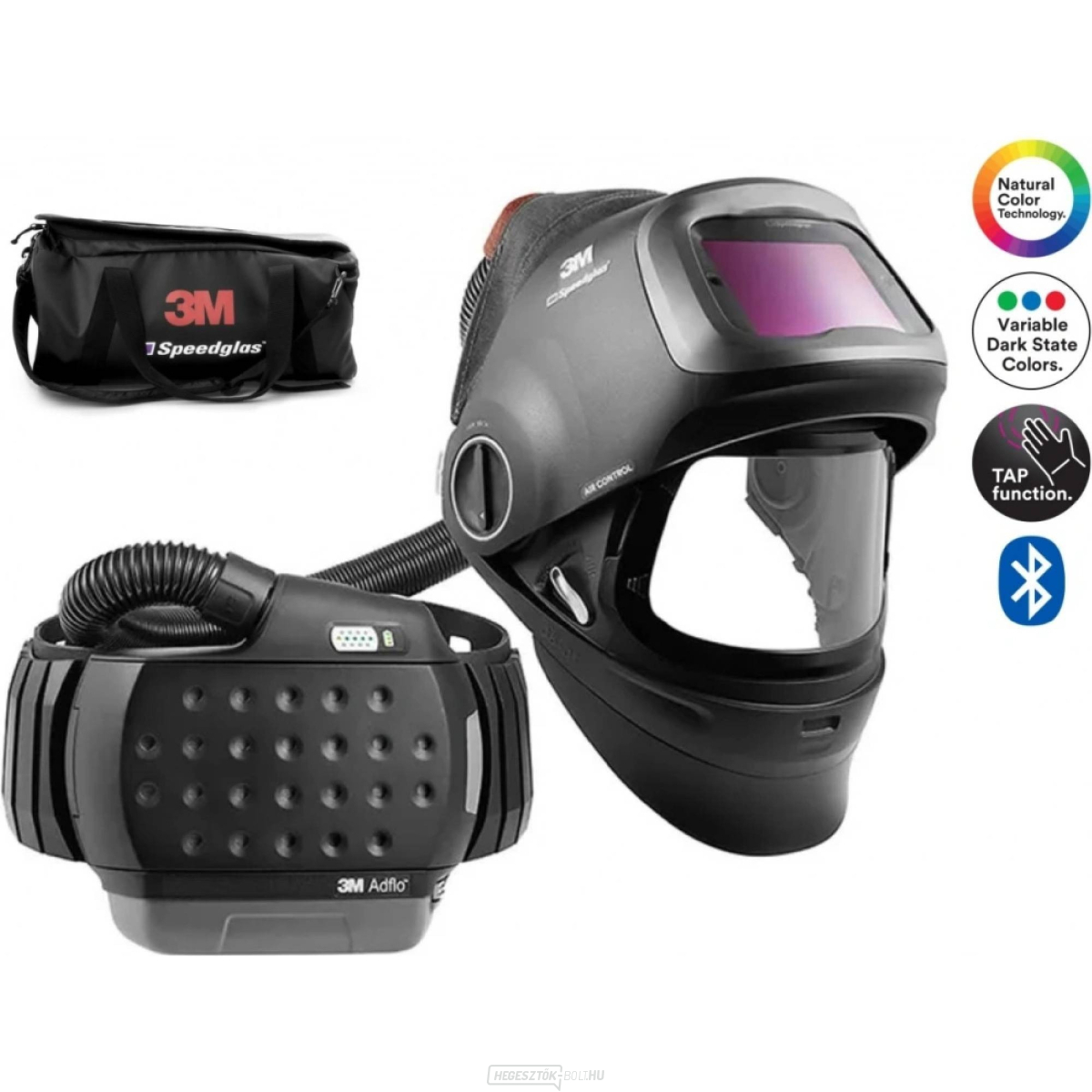

Szállítási terjedelem
- 3M Speedglas G5-01 hegesztősisak (betét nélkül)
- Automatikusan sötétedő ADF patron 3M Speedglas G5-01/03VC
- 3M Adflo"Nagy teherbírású" szűrő-szellőztető egység
- 3M Speedglas G5 szállítótáska
Integrált levegőelosztás
A 3M Speedglas G5-01 sisak kizárólag 3M szűrő-szellőztető egységekhez és sűrített levegős rendszerekhez (Adflo, Versaflo) való csatlakoztatásra készült.
A sisakban a levegő eloszlását a héjba integrált levegőelosztó rendszer biztosítja, három kimenettel - a felső, amely a felhasználó feje felett található, és két oldalsó kimenettel, amelyek a sisak alján helyezkednek el. A levegő áramlási irányának beállítási lehetősége növeli a felhasználó kényelmét és segít megelőzni a szemszárazságot. A levegő eloszlását a sisak jobb és bal külső oldalán található vezérlők szabályozzák.
Optimalizált levegőelosztás
A jobb oldali szabályozóval (VISOR-FACE) a felső szellőzőnyílásból a sisakba, az arcba vagy mindkettőbe áramló levegő irányát lehet beállítani. A bal oldali szabályozóval (FEL-LE) azt lehet beállítani, hogy a levegő csak a felső szellőzőnyílásból, az alsó oldalsó szellőzőnyílásokból vagy mindhárom szellőzőnyílásból áramoljon-e ki.
Önfényesítő patron G5-01/03VC (változó színek)
A sisak professzionális , automatikus fényerőszabályzós G5-01/03VC (változó színek) patronnal van felszerelve, amely számos innovatív funkcióval rendelkezik. A patron főbb jellemzői:
- Természetes Színtechnológia
- Változó színek technológia
- Hegesztési/vágási/csiszolási módok váltása TAP funkcióval
- Csatlakozás a mobilalkalmazáshoz Bluetooth-on keresztül
- Sötét állapotú DIN 14 , akár 500 A hegesztőáramhoz
- 4 ívérzékelő
- Nagyító lencse beszerelésének lehetősége
- Cserélhető akkumulátor
3M Speedglas G5-01/03VC automatikusan sötétedő betét
A G5-01/03VC önsötétedő betét a legtöbb hegesztési eljáráshoz alkalmas - lánghegesztéshez, MMA, MIG/MAG, TIG (1 A-tól). Problémamentesen használható szénelektródás véséshez, plazmavágáshoz és csiszoláshoz is. A betét nem lézerhegesztésre készült.
A patron legnagyobb előnye azonban a Variable Colors funkció, amely lehetővé teszi a színtónus beállítását sötét körülmények között, javítja a kontrasztot, a kontúrokat és kiváló vizuális kényelmet biztosít.
Ajánlás
- A patron univerzális választás a legtöbb hegesztési alkalmazáshoz és nagyáramú hegesztéshez.
- A patron ideális azoknak a hegesztőknek, akik a vizuális kényelmet és a testreszabhatóságot részesítik előnyben.
- Ha azonban gyakran hegeszt pontokat, jobb választás egy G5-01/03TW (tűzőhegesztő) patronnal ellátott sisak, amely speciális móddal rendelkezik a pontozáshoz.
Jellemzők
A G5-01/03VC hangszedő 1/1/1/2 besorolású, és 109 x 73 mm-es nézőablakkal rendelkezik. A hangszedő 4 ívérzékelővel és alacsony , 0,1 ms-os válaszidővel rendelkezik a világosról sötétre váltáskor. A sötétről világosra váltás ideje (DELAY) folyamatosan állítható 50 és 1300 ms között.
Világos állapotban a betét DIN 3 sötétítési fokozattal rendelkezik – ez az állapot csiszolási módhoz (GRIND) is használható. A betét sötétítési foka (SHADE) nyolc lépésben állítható a DIN 5/8-14 tartományban. A DIN 5 sötétsége plazma- vagy oxigénvágáshoz (CUT), a DIN 8-14 tartomány hegesztéshez készült. A legmagasabb , DIN 14-es sötétségi fokozatnak köszönhetően a sisak nagyon nagy, akár 500 A-es áramerősségű hegesztéshez is használható.
Természetesen az ívérzékelők (SENS) érzékenysége a különböző hegesztési folyamatokhoz és a munkahelyi környezeti feltételekhez igazítható.
Miután a patront okostelefonhoz csatlakoztatta (Bluetooth-on keresztül), lehetőség van az egyes paraméterek leggyakrabban használt kombinációinak (sötétítési szint, érzékenység, késleltetés és egyebek) mentésére a 3M Connected Equipment mobilalkalmazásban, majd bármikor előhívhatók a memóriából.
A mozgásérzékelő azonnal bekapcsolja az automatikus lapadagoló kazettáját, ha bármilyen mozgást észlel. Minden alkalommal, amikor felteszi a fedelet, a kazetta... Azonnal átvált a legutóbb használt beállításra. Ha a mozgásérzékelő 1 órán keresztül nem érzékel mozgást, automatikusan kikapcsolja a kazettát.
A G5-01/03VC patront egy CR2450 elem (1 darab) táplálja. Az elem élettartama körülbelül 1500 óra. A patron nem rendelkezik napelemmel.
Természetes Színtechnológia
A Natural Color technológia élénkebbé és realisztikusabbá teszi a színeket – világos és sötét körülmények között egyaránt. A Natural Color technológia kiváló láthatóságot, jobb kontrasztot és részletesebb megjelenítést biztosít. Ezáltal jobban kontrollálhatja a hegesztési területet a hegesztés előtt, alatt és után.
3M Speedglas Natural Color technológia világos és sötét állapotban
Változtatható Színű Technológia
A Variable Colors technológia lehetővé teszi a patron színtónusának egyedi beállítását sötétben. A változtatás a patronon található gombbal végezhető el, és három mód közül lehet választani: természetes, hideg vagy meleg. Ez azt jelenti, hogy a patron színtónusát mindig a hegesztési módszertől, a hegesztendő anyagtól vagy a munkakörülményektől függően módosíthatja.
A változó színek technológiája javítja a kontúrfelismerést, növeli a kontrasztot és csökkenti a szemfáradtságot.
TAP függvény
A TAP funkció lehetővé teszi a filter egyszerű váltást a GRIND/CUT és WELD módok között. Nem kell többé keresgélni az üzemmódváltó gombot - csak koppintson a sisak oldalára a filter közelében, és kész is!
Az üzemmódváltásról azonnal értesül a haptikus visszajelzésnek köszönhetően. Az üzemmódváltás kesztyű viselése esetén is megbízhatóan működik.
3M csatlakoztatott berendezések mobilalkalmazása
Az automatikusan sötétedő kazetta beépített Bluetooth interfésszel rendelkezik, amely lehetővé teszi a kazetta csatlakoztatását egy okostelefonhoz, amelyre telepítve van a 3M Connected Equipment alkalmazás. Az alkalmazás Android és iOS operációs rendszerű telefonokra érhető el.
Miután csatlakoztatta a kazettát a telefonjához, közvetlenül az alkalmazásból beállíthatja az összes kazettafunkciót , mentheti a kazettabeállítások különböző kombinációit (az alkalmazás típusától függően) a gyors előhívás lehetőségével, figyelemmel kísérheti a használati statisztikákat , hozzáférhet az alkatrészlistához és a felhasználói kézikönyvekhez stb.
A funkciók áttekintése
- Integrált levegőelosztás PAPR egységhez való csatlakoztatáshoz
- Felhajtható FLIP-UP hegesztőpajzs
- Természetes Színtechnológia
- Változtatható Színű Technológia
- TAP függvény
- Bluetooth-kapcsolat
- Kényelmes fejpánt
- Patron besorolás 1/1/1/2
- 109 x 73 mm-es nézőüveg
- 4 ívérzékelő
- Sötét állapotú DIN 5/8-14
- Világos állapot DIN 3
- Csiszolási/vágási mód
- Állítható érzékenység
- Fényerőszabályozási sebesség 0,1 ms
- Villámlási sebesség 50 - 1300 ms
- Cserélhető CR2450 elemmel működik (1 db)
- Súly 1000g
3M Adflo"Nagy teherbírású" szűrő-szellőztető egység
A motoros levegőtisztító légzésvédők (PAPR egységek) olyan személyi légzésvédő rendszerek, amelyek a légzési zónában lévő szűrt levegő túlnyomásának elvén alapulnak. A felhasználó övére helyezett szűrőegység megszűri a környezetből beszívott levegőt, amelyet aztán egy légtömlőn keresztül a védőkámzsába vagy maszkba juttatnak. A keletkező túlnyomás megakadályozza, hogy a káros anyagok bejussanak a légzési zónába. Ez az enyhe túlnyomás a hosszú távú viselés során is magas felhasználói kényelmet biztosít anélkül , hogy a szűrő légzési ellenállását le kellene küzdeni.
A 3M Adflo egy szűrő- és szellőztetőberendezés, amelyet hegesztéshez, plazmavágáshoz vagy csiszoláshoz terveztek. Részecske- és gázszűrőkkel kompatibilis. Az egység előnye a kiváló minőségű, golyóscsapágyas, kefe nélküli motor , a kompakt forma és az alacsony súly.
A légáramlás egyetlen gombbal két szinten állítható be – 170 és 200 l/perc . Minden fontos információ – a beállított légáramlási szint, a szűrő eltömődésének állapota, az akkumulátor töltöttségi állapota – jól láthatóan megjelenik a kezelőpanelen.
A jelenleg beállított légáramlási szintet két jelzőfény jelzi. A felhasználót öt zöld és piros jelzőfény tájékoztatja a főszűrő eltömődésének szintjéről, az akkumulátor töltöttségi állapotát pedig egy sávos kijelző mutatja.
Fő szűrő eltömődésének és akkumulátor állapotjelzője
A készülék Flow Control rendszerrel van felszerelve, amely biztosítja az állandó légáramlást (a szűrő eltömődésétől vagy az akkumulátor töltöttségétől függetlenül), valamint egy fejlett rendszerrel, amely akusztikus és vizuális figyelmeztetést ad a felhasználónak alacsony légáramlás vagy az akkumulátor feszültségének csökkenése esetén.
3M Speedglas kompatibilitás
A 3M Adflo egység kizárólag 3M Speedglas Air hegesztősisakokkal való használatra van tanúsítva. Ezekkel a sisakokkal kombinálva az egység megfelel a legmagasabb , TH3 védelmi osztálynak (az EN 12941 szabvány szerint).
Akkumulátor
A HEAVY DUTY egység cserélhető lítium-ion akkumulátorral van felszerelve a HEAVY DUTY változatban (10,8 V/4,5 Ah), amely akár 13 órás üzemidőt tesz lehetővé (az új P SL részecskeszűrővel, teljesen feltöltött akkumulátorral, 170 l/perc légáramlás mellett). A HEAVY DUTY akkumulátor töltési ideje kevesebb, mint 5,5 óra.
| A HEAVY DUTY akkumulátor használata ajánlott , ha a 3M Adflo egységet valamelyik gázszűrővel fogják üzemeltetni. |
Szűrők
A 3M Adflo egység részecske- és gázszűrőkkel egyaránt kompatibilis.
3M Adflo egység lebontása
A HEAVY DUTY egység alap P SL részecskeszűrővel van ellátva, amely hatékony védelmet nyújt a káros részecskéket tartalmazó környezetben szilárd és folyékony aeroszolok formájában, például por, füst, rostok, baktériumok, vírusok vagy radioaktív részecskék.
3M Adflo szűrők - részecskeszűrő P SL, A2 gáz, A1B1E1 gáz
A főszűrő szerves részét képezi egy finom szövetből készült előszűrő , amely felfogja a durvább szennyeződéseket és meghosszabbítja a főszűrő élettartamát . A készülék fémhálóból készült szikraelfogóval is fel van szerelve, amely megvédi a szűrőt a forró szikráktól. Aktív szén szagszűrő vagy gázszűrők tartozékként rendelhetők.
Mit hegeszthetek a P SL (P3) szűrővel?
A fémhegesztés során keletkező szennyező anyagok többsége részecskék – fém-oxidok, füstök, aeroszolok –, és a szűrő nagyon hatékony ezekkel szemben (99,95%-os hatékonyság). A szűrő azonban nem véd a bizonyos alkalmazások során keletkező mérgező gázok ellen .
🟢 A P SL (P3) szűrőt ajánljuk:
- MMA , MIG/MAG és TIG hegesztés esetén
- ötvözetlen és alacsony ötvözetű acélok hegesztésekor
🔴 Nem ajánljuk a P SL (P3) szűrőt:
- rozsdamentes acél és alumínium hegesztésekor (mérgező gázok kibocsátása)
⚠️ Ha az ötvözetlen acélok mellett gyakran hegeszt rozsdamentes acélt és alumíniumot is, javasoljuk egy A1B1E1 gázszűrő beszerzését, amely teljes körű védelmet nyújt hegesztés közben (kivéve a magasabb ózonkoncentráció esetén).
Alkalmazási terület
- Hegesztési munkák - ötvözetlen és gyengén ötvözött acélok hegesztése MMA, MIG/MAG és TIG módszerekkel
- Gépészet és fémmegmunkálás - köszörülés, plazmavágás, vágás, fúrás, mechanikus megmunkálás
Tömlő
Egy flexibilis QRS levegőtömlő tartozik hozzá . Minden jelenleg kapható 3M Speedglas Air hegesztősisak QRS (gyorskioldós forgó) csatlakozóval van felszerelve. Kiegészítőként vásárolható egy adapter , amellyel a QRS levegőtömlőt régebbi, bajonettzáras 3M Speedglas Air sisakokhoz (pl. 9002 Air) lehet csatlakoztatni.
Öv
A készülékhez tartós bőr öv tartozik, amely a hátoldalon lévő párnázásnak köszönhetően nagy kényelmet biztosít. Az öv acélcsatos zárral rendelkezik, és igényes műveletekre tervezték.
Kényelmes bőr öv
Kiegészítők
A 3M Adflo egységekhez tartozó tartozékok (tömlők, akkumulátorok, szűrők) választékát a következő kategóriában találja:
A funkciók áttekintése
- Hegesztéshez, csiszoláshoz, plazmavágáshoz
- Szénkefe nélküli motor golyóscsapágyakkal
- Kompakt forma
- Két szinten állítható légáramlás - 170 és 200 l/perc
- Flow Control rendszer a folyamatos légáramlásért, függetlenül a szűrő eltömődésétől vagy az akkumulátor töltöttségi szintjétől
- Szűrő eltömődésének és akkumulátor töltöttségének jelzése
- Akusztikus és vizuális riasztás
- Könnyen használható
- Cserélhető lítium-ion akkumulátor (10,8 V/4,5 Ah)
- Akár 13 órás üzemidő (P SL részecskeszűrővel)
- Töltési idő kevesebb, mint 5,5 óra
- Tömeg 1500 g (elemmel együtt)
Műszaki paraméterek:
FELHAJTHATÓ pajzs: Igen
Patron besorolás: 1/1/1/2
Valódi Színtechnológia: Igen
Kazettaablak méretei: 109 × 73 mm
Ívérzékelők száma: 4
Sötét állapot: DIN 5/8-14
Fényállapot: DIN 3
Világos → sötét állapot váltása: 0,1 ms
Sötét → világos állapot váltása: 50-1300 ms
Oldalsó napellenzők: Igen
Csiszolási mód: Igen
Vágási mód: Igen
Csiszolókapcsoló: Dupla érintés
Vágókapcsoló: Dupla kattintás
Rekesz sötétítés szabályozása: Kazettán
Érzékenységszabályozás: A kazettán
Késleltetés vezérlés: Kazettán
Automatikus bekapcsolás: Igen
Tápegység: CR2450 (1 db)
Cserélhető akkumulátor: Igen
Kapucni súlya: 980 g
Légáramlás: 170-200 l/perc
Beállítási szintek száma: 2
Gázszűrő opció: Igen
Riasztások: Audiovizuális
Akkumulátor mérete: Nagy teherbírású
Akkumulátor típusa: Li-ion
Töltési idő: kb. 5,5 óra
Üzemidő: akár 13 óra
Akkumulátor élettartama: kb. 500 ciklus
PAPR egység súlya: 1500 g
Zajszint: 75 dB(A)
