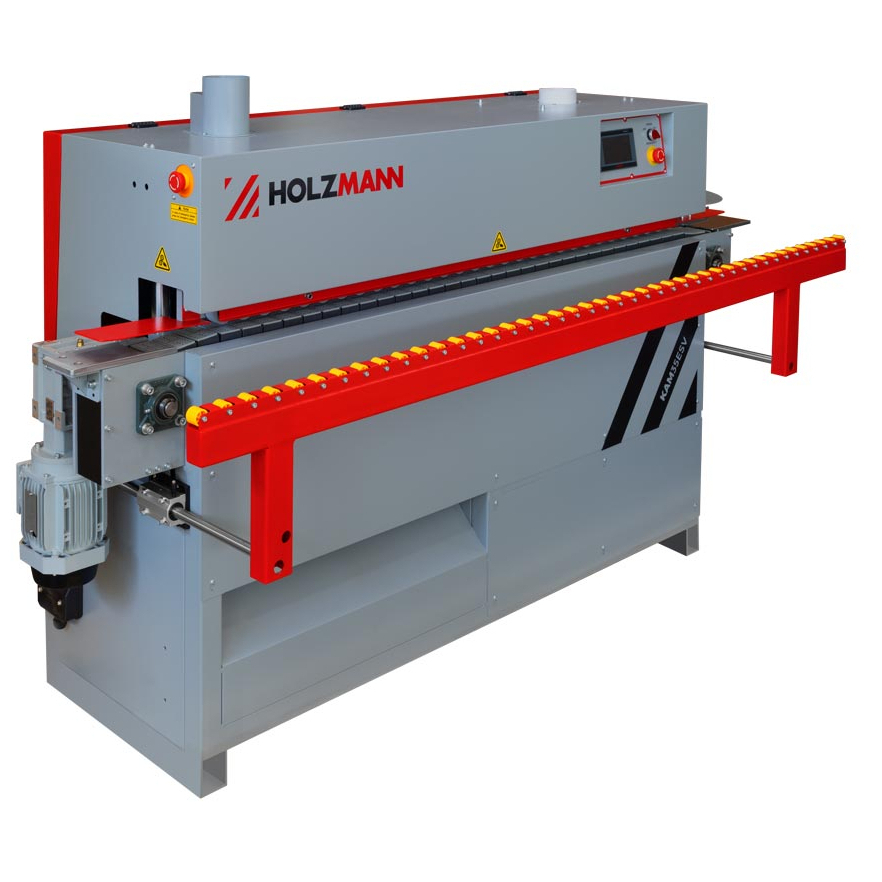

Élszalag Holzmann KAM35ESV_400V

A Holzmann KAM35ESV_400V egy egyoldalas, automatikus egyenes élzáró gép kis és közepes méretű asztalosműhelyek számára. Egyesíti az él-előkészítést előmarással, ragasztó felvitelével, szalagpréseléssel, végvágással, valamint felső és alsó átfedéses megmunkálással. Az ezt követő munkaegységek lehetővé teszik, hogy ezeket a műveleteket az alkatrész egyetlen gépen való áthaladása közben végezzék el.

A láncos szállítószalag állandó 8 m/perc előtolást biztosít. Az élzáró gép 15-55 mm szélességű és 0,4-3 mm vastagságú élzáró szalaggal dolgozik. A ragasztó hőmérséklete elektronikusan állítható az érintőképernyőn. A berendezéshez tartozik egy csiszolóegység is a későbbi élmegmunkáláshoz.

A KAM35ESV modell ott alkalmas, ahol a ragasztást az alkatrész oldalfelületének előkészítésével és a szalag vágásával szeretné kombinálni. A polírozó egység nem része ennek a verziónak. Ezért a végső felületkezelés tervezésekor vegye figyelembe, hogy a gép csiszolással fejezi be a munkáját.

Előmarás a ragasztó felhordása előtt

Az előmaró egység egy pár bal- és egy jobbkezes marót használ. Mindegyiket saját 1,1 kW-os motor hajtja. A 80 mm átmérőjű szerszámok 12 000 fordulat/perc fordulatszámmal működnek, és előkészítik az alkatrész élét, mielőtt a ragasztóegységbe kerülnének.

A szalag ragasztásához szükséges felület előkészítése így közvetlenül beépül az élzáró gép munkafolyamatába. Ezt akkor használhatja, amikor rendszeresen bútoralkatrészeket dolgoz fel, amikor a szélek előkészítését azonnal ragasztó felvitelével és a szalag préselésével szeretné nyomon követni. Az előmaró egység már fel van szerelve a mellékelt készletben található szerszámokkal.

Szabályozott ragasztómelegítés és automatikus alkatrészvezetés

A ragasztóegység szabályozott fűtésű tartállyal rendelkezik, amely lehetővé teszi a ragasztó közvetlen felvitelét a sík alkatrészekre. Az érintőképernyőn keresztüli elektronikus hőmérséklet-szabályozás lehetővé teszi a kezelő számára, hogy a fűtést a használt ragasztóhoz igazítsa. A ragasztó felvitelét követően a szalagot a megmunkálandó felületre kell nyomni.

Az adagolást egy motorral hajtott láncos szállítószalag biztosítja. Az állandó haladási sebesség megkönnyíti az egyes műveletek folytonosságát, mivel a kezelőnek nem kell manuálisan mozgatnia a deszkát. A szalag letekercseléséhez a gép egy tartólappal van felszerelve, amely a tekercselését az élzárógép bemeneti részén tartja.

Végek levágása és marási túlnyúlások

A vágóegység a darab elülső és hátsó végén lerövidíti az élszalagot. Ehhez a művelethez a géppel együtt szállított fűrészlapokat használja. A rövidítés így közvetlenül a ragasztás és a préselés után következik, anélkül, hogy a darabot külön munkaállomásra kellene szállítani.

A kettős maróegység ezután felülről és alulról is megmunkálja a szalag átfedését. A felső és alsó egységek közötti munkamegosztás lehetővé teszi, hogy mindkét oldalt egyetlen menetben megmunkálják a gépen. A KAM35ESV így nemcsak a szalag rögzítését, hanem a későbbi méretmegmunkálását is lefedi.

Befejező szerszámok

A marást egy csiszolóegység követi az él felső és alsó oldalához. Feladata a marószerszámokkal történő előzetes eltávolítás utáni simítás elvégzése. A megrendelés elkészítésekor számíthat a későbbi mechanikai megmunkálásra közvetlenül az élzárógép szerelvényében.

Ez a verzió nem tartalmaz polírozó egységet. A KAM35ESV ezért olyan műveleteknél lesz hasznos, amelyek elsősorban előmarást, automatikus ragasztást, vágást és átfedések megmunkálását igénylik, és a végső polírozást külön kell elvégezni.

Főbb előnyök az asztalosműhely számára

• A közvetlenül a gépen történő előmarás előkészíti az élt a ragasztó felvitele előtt.
• Egy 8 m/perc sebességű automatikus előtolás vezeti az alkatrészt az egyes munkaegységeken keresztül.
• Az érintőképernyő lehetővé teszi a ragasztó hőmérsékletének elektronikus beállítását.
• Az elülső és hátsó végek levágása lerövidíti a szalagot a ragasztás után.
• A felső és alsó maróegységek mindkét szalagátfedést feldolgozzák.
• A Cidlin aggregátum a marást simítással egészíti ki.

Szállítási tartalom

A géphez a következő szerszámokat szállítjuk:

• 2 db előmaró Ø 80 × Ø 20 × 55 mm.
• 2 db fűrészlap Ø 104 × Ø 22 × 3 mm.
• 2 vágóél dupla maróegységhez.

A gépegység tartalmaz egy érintőképernyős kezelőpanelt, láncos adagolást, ragasztóegységet, csiszolóegységet és élzáró tartólemezt. A polírozóegység nem része a gépnek.

Munkahely előkészítése

Az élzáró géphez 400 V/50 Hz háromfázisú tápegységre, sűrített levegős ellátásra és csatlakoztatott elszívórendszerre van szükség. A gép számára rendelkezésre álló helyen kívül ügyeljen az alkatrészek betáplálásához és eltávolításához, valamint a munkaeszközökhöz való hozzáféréshez szükséges helyre is. Az általánosan feldolgozott deszkák hossza befolyásolja a munkahely elrendezését, valamint az élzáró gép méreteit.

További változatokat találhat az élzárógépek kategóriában. Nézze meg a többi Holzmann gépet is. A Hogyan válasszunk élzárógépet című cikk segít a munkaegységek kiválasztásában és a műhely előkészítésében.
