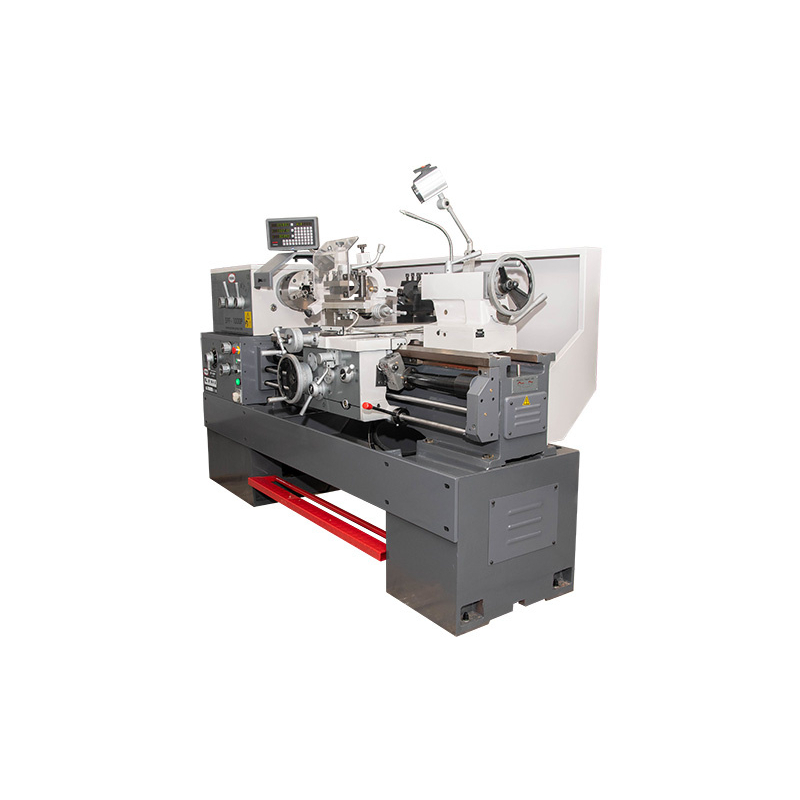

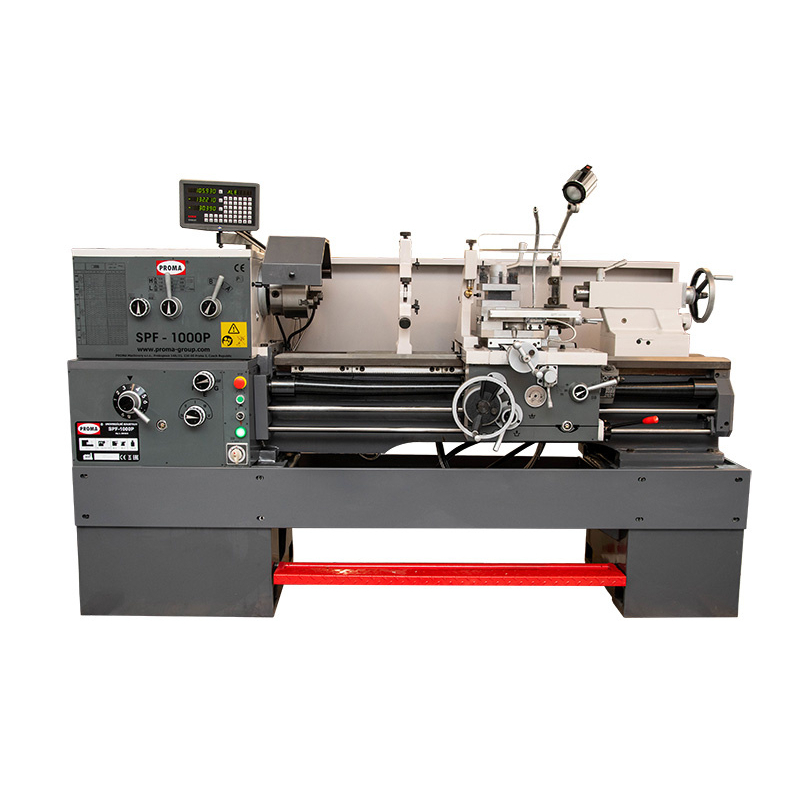

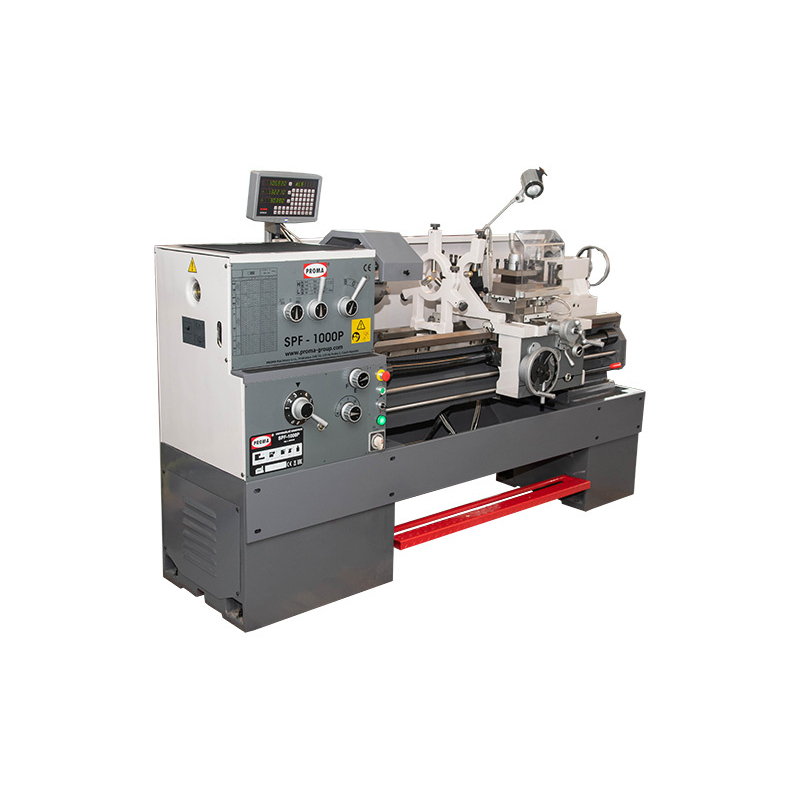

SPF-1500PN - Esztergagép digitális méréstechnikával

Univerzális fémeszterga PROMA Az SPF-1500PN modellt lakatos- és javítóműhelyekbe, karbantartó munkahelyekre, valamint szakiskolákba szánják. Alapfelszereltségként 1 500 mm-es esztergálási hosszt, a tokmány feletti esztergálási átmérőt: 460 mm-t, valamint háromtengelyes digitális mérőrendszert az alapfelszereltségben. Alkalmazható forgó alkatrészek gyártásához és javításához, a hüvelyektől és csapoktól kezdve a hosszabb tengelyekig.

A kétfokozatú motor, a fordulatszám-fokozatok és az automatikus előtolások lehetővé teszik a megmunkálásnak az adott művelethez való igazítását. A gépet 400 V-os hálózatról táplálják, az orsó fordulatszám-tartománya pedig 40–1 800 ford./perc. A masszív ágy szilárd alapot képez a munkadarab befogásához és a csúszka vezetéséhez mind hosszirányú, mind keresztirányú esztergálás során.

Esztergáláshoz, fúráshoz és menetvágáshoz

az SPF-1500PN lehetővé teszi külső és belső hengeres felületek, végfelületek, valamint kúpos felületek megmunkálását. Megbirkózik továbbá a bevéséssel, a lefejezéssel és fúrás feladatok elvégzésére is alkalmas a megfelelő szerszámkészlettel. A műhelyben így például a tengelybeültetések gyártásához, a hüvely végfelületének megmunkálásához, vagy a további megmunkáláshoz szükséges furat előkészítéséhez használható.

A munkaterület értékelésekor az ágy feletti átmérő mellett fontos a 275 mm-es, a csúszka feletti forgási átmérő is. Ez határozza meg azt a területet, ahol a csúszka a munkadarab alatt mozog. Az 52 mm átmérőjű orsóátmenet elengedhetetlen a rúd alakú anyagok megmunkálásához; ez nem helyettesíti a tokmányba való befogási lehetőségekre vonatkozó adatokat.

Menetes alkatrészekhez metrikus, hüvelykes, moduláris és átmérőjű menetek állnak rendelkezésre. Egy adott munka előkészítésekor ezért nemcsak a megfelelő szerszámot, hanem a megfelelő menettípust is ki kell választania, valamint a hajtóművek beállítását is. A menetmérő a a gép alapfelszereltségéhez tartozik.

Mérés és előtolások a áttekinthetőbb munkavégzés érdekében

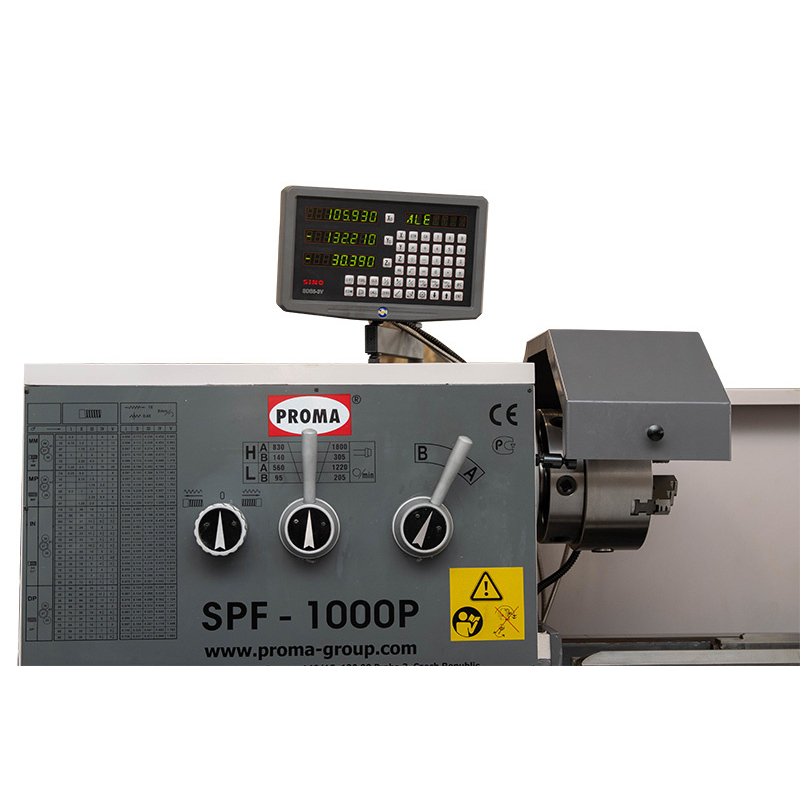

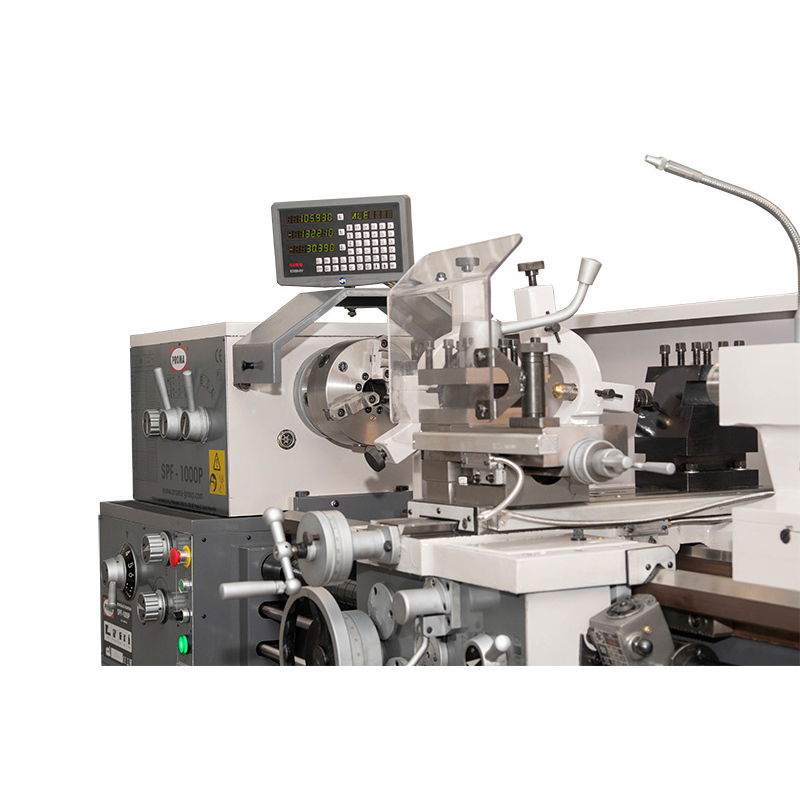

A három tengely digitális mérése megkönnyíti a pozíció nyomon követését a szerszám beállításakor és a munkaparaméterekhez való visszatéréskor. Ez különösen praktikus olyan alkatrészeknél, amelyek több beállítással rendelkeznek, ahol a kezelő különböző pozíciókat és megmunkálási mélységeket váltogat. A munkadarab méreteinek végső ellenőrzéséhez továbbra is a megfelelő mérőeszközöket kell használni.

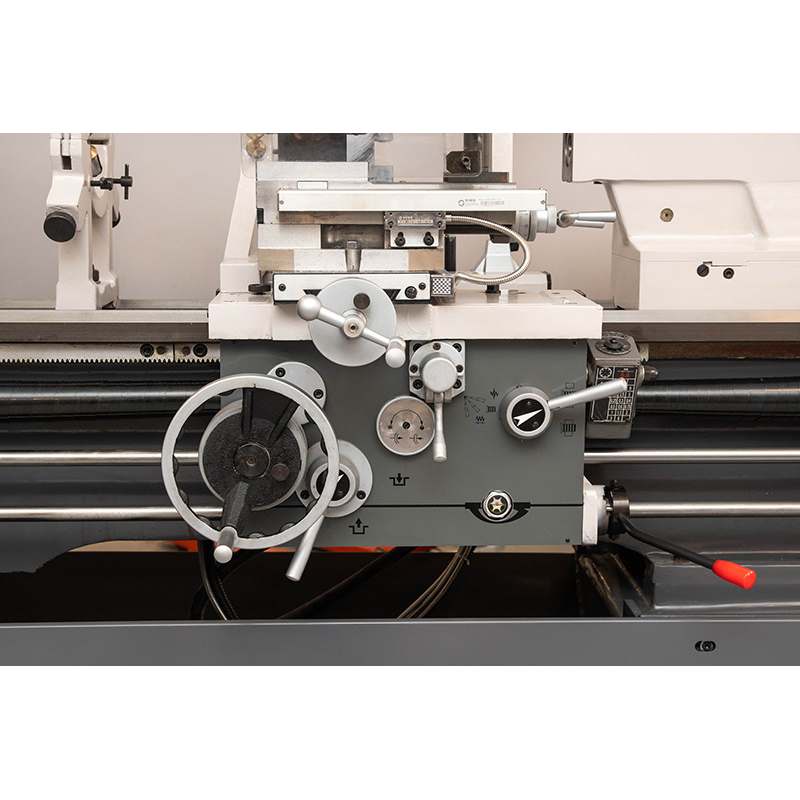

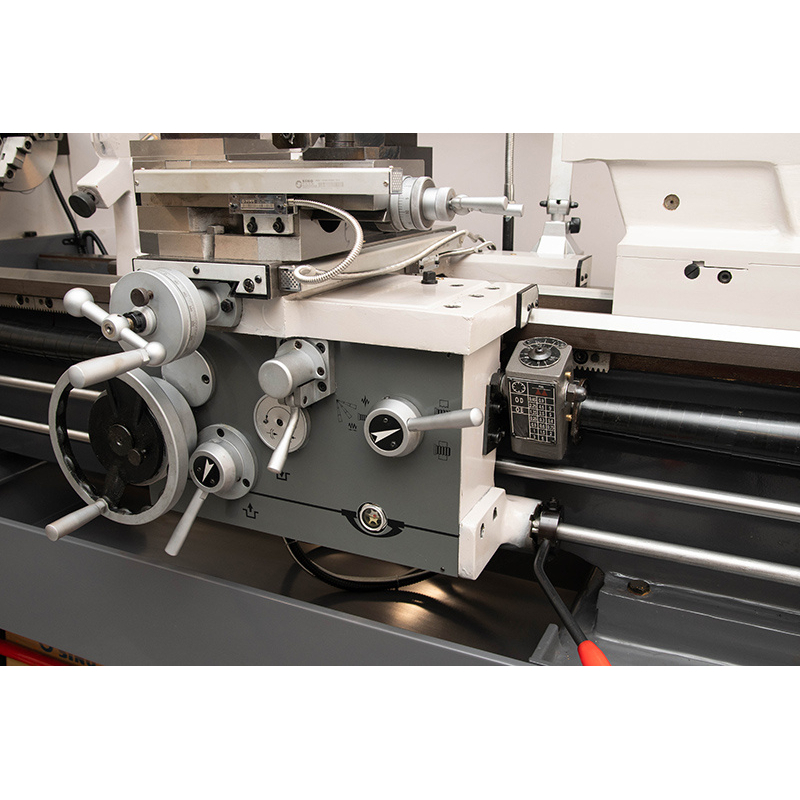

A kézi vezérlést a beállás és a beállítás során használhatja. Az automatikus hossz- és keresztirányú elmozdulás segít fenntartani a szerszám folyamatos mozgását a vágás során. A szerszámtartó elmozdulása 133 mm, a keresztirányú tartónak 280 mm, a hosszirányú tartónak pedig 1 400 mm. A gép alkalmas 25 × 25 mm keresztmetszetű esztergapengékhez.

Fő előnyök a műhely számára

• Széles körű felhasználási lehetőségek: felületek esztergálása, fúrás, leforrázás és menetvágás egy munkaállomáson.
• Háromtengelyes mérés: áttekintés a pozícióról beállításkor, valamint a bonyolultabb alkatrészek fokozatos megmunkálása során.
• Kézi és gépi előtolás: lehetőség a vezérlés kiválasztására a szerszám előkészítése és a folyamatban lévő művelet szerint.
• Különböző befogási módok: a mellékelt befogóhüvelyek, a befogólemezek és a befogócsapok bővítik a munkadarabok előkészítésének lehetőségeit.
• Hosszabb alkatrészek rögzítése: a rögzítő és a mozgatható befogókar az alapfelszereltség részét képezik.
• Felszerelt munkaállomás: a világítás, a hűtés, a mechanikus ütköző és a lábfék a gép felszereltségéhez tartoznak.

A szállítási tartalom és az alapfelszereltség

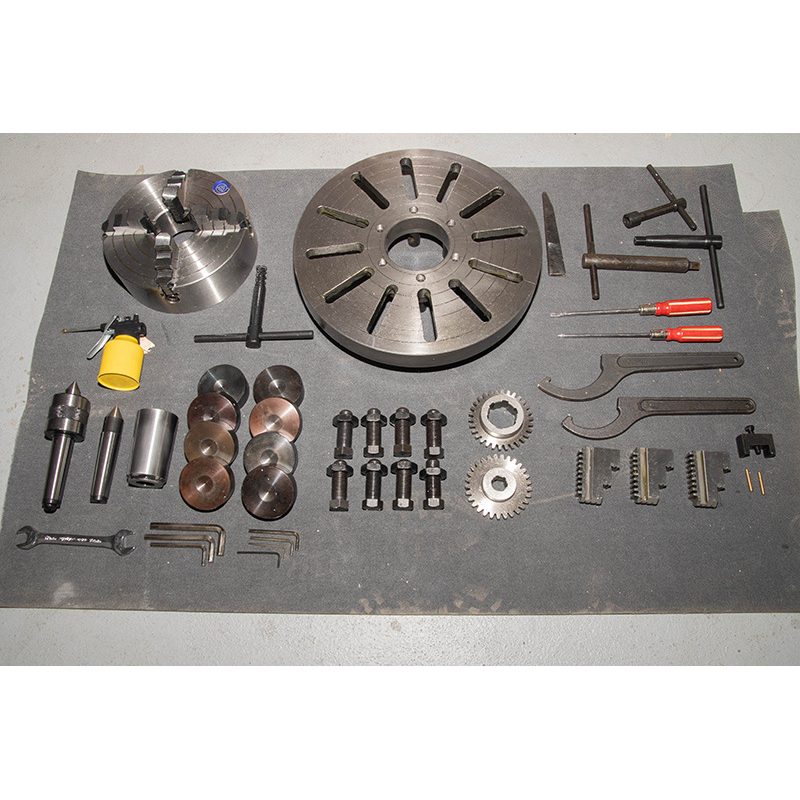

Az eszterga háromtengelyes digitális mérőrendszerrel, világítással, hűtéssel, lábfékkal, mechanikus ütközővel, menetjelzővel és a csúszó tengelykapcsolóval. A szállítási csomag a következő kiegészítőket tartalmazza: kiegészítők:

• 200 mm átmérőjű háromfogó tokmány.
• 250 mm átmérőjű, négypofás befogóhüvely, külön-külön beállítható pofákkal és karimával.
• 400 mm átmérőjű homloklemez.

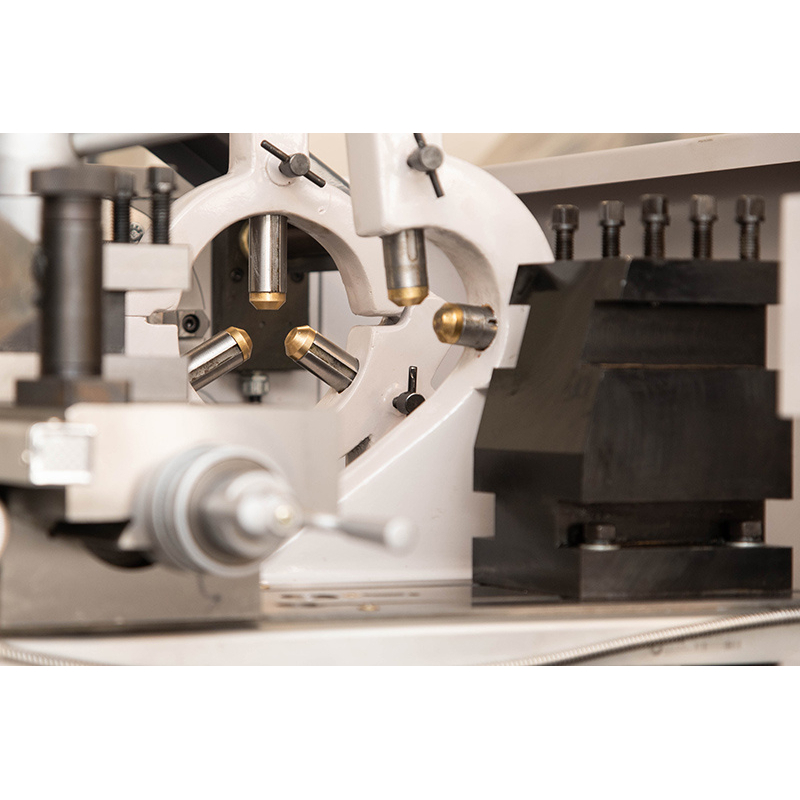

• Mozgatható befogógyűrű 40 mm-es átmérőig.

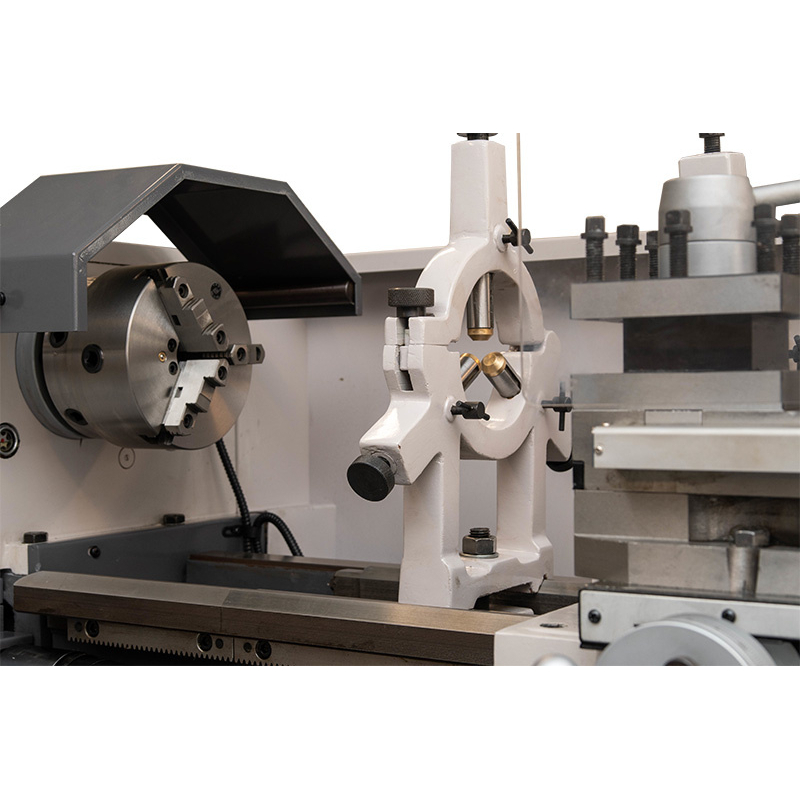

• Rögzített befogógyűrű 120 mm-es átmérőig.
• MK IV rögzített hegy és MK IV forgó hegy.

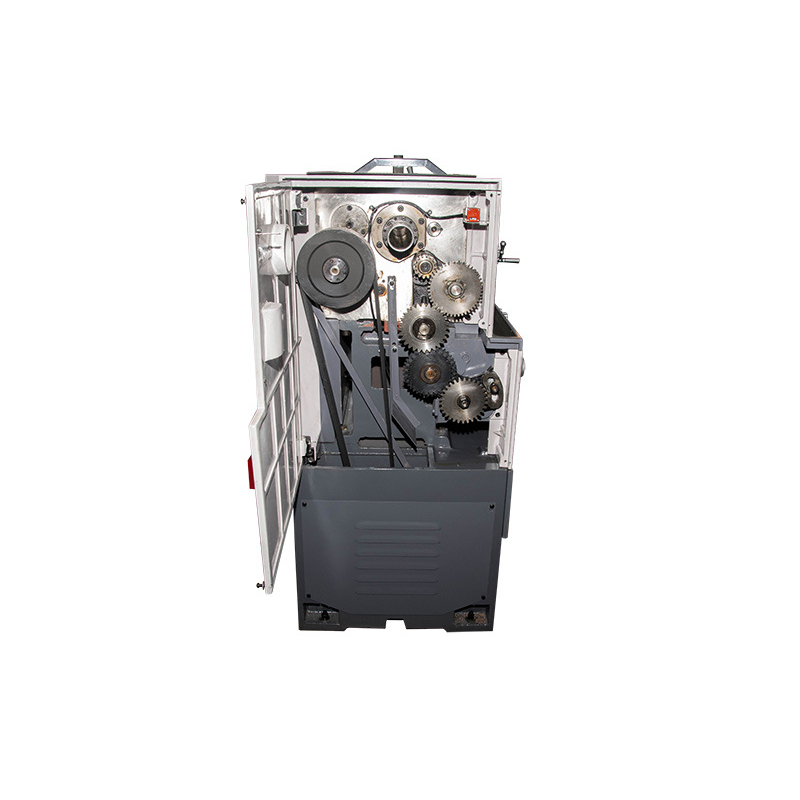

• Fogaskerekek készlete.
• Szerelőszerszámok.

Külön megvásárolhatók a 25 × 25 mm-es esztergálószerszámok. A konkrét szerszámok kiválasztását az anyaghoz és a műveletekhez igazítsa: külső esztergáláshoz, fúráshoz, lefejtéshez és menetvágáshoz megfelelő vágóéle geometriára és szerszámtartó kivitelre van szükség.

A munkahely előkészítése

Az eszterga beszerzése előtt gondoskodjon 400 V-os áramellátásról és olyan helyről, ahol a kezelő kényelmesen dolgozhat, a csúszkát kezelheti, valamint a hosszabb munkadarabokat is könnyen mozgathatja. A munkahely tervezésekor vegye figyelembe a hozzáférést is a karbantartáshoz és a forgácseltávolításhoz. A gép felállítását és az elektromos csatlakozást a használati utasításnak megfelelően, szakértelemmel rendelkező személyek segítségével végeztesse el.

További modelleket a „univerzális fémesztergák” kategóriában talál. A munkaterület, az előtolások és a szükséges felszerelés felmérésében segítséget nyújt a „Hogyan válasszunk esztergagépet?” című tanácsadó cikk.
