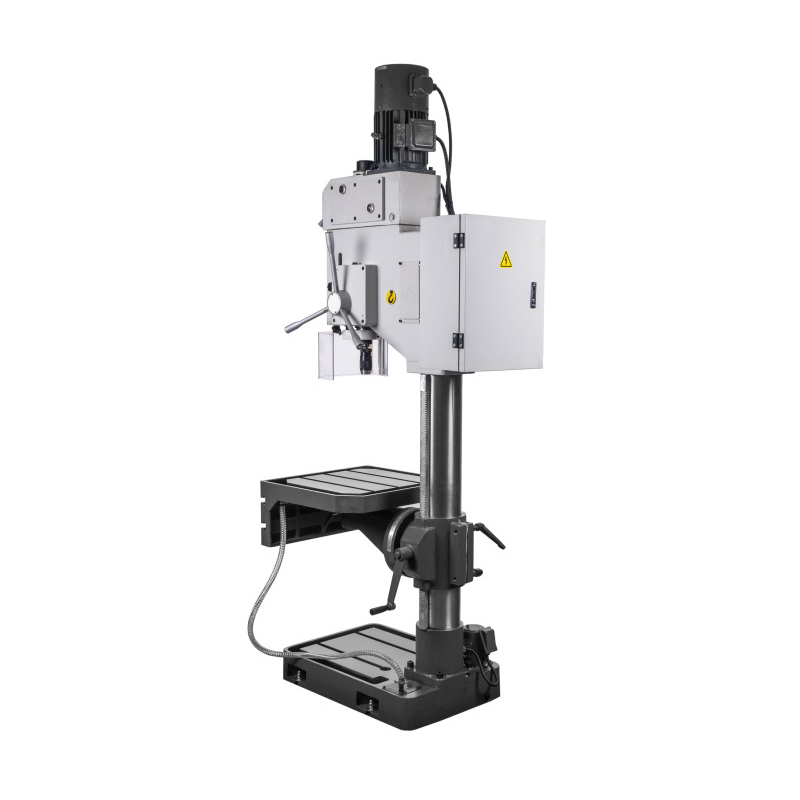

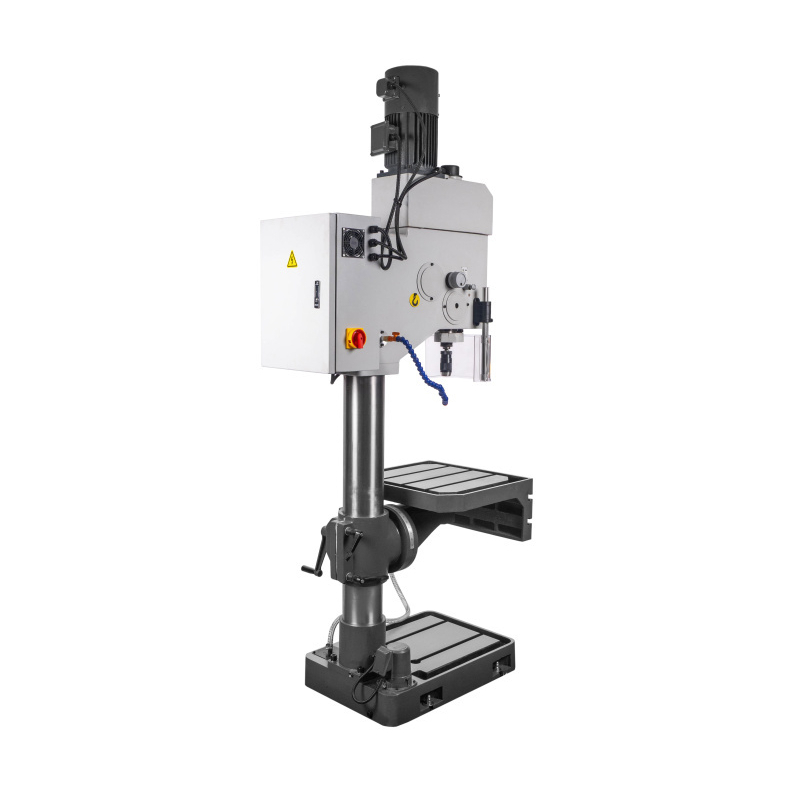

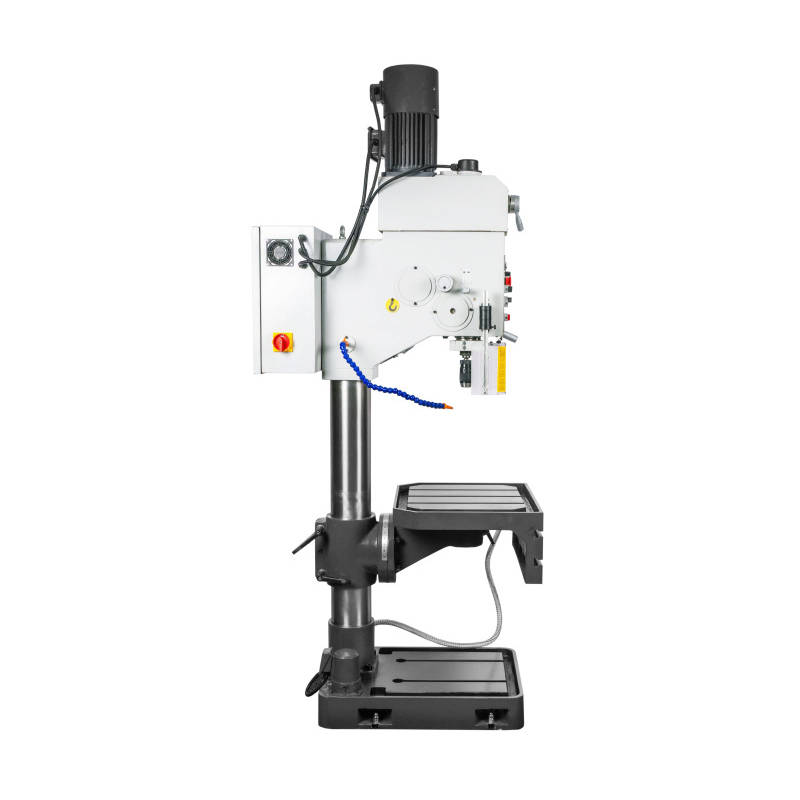

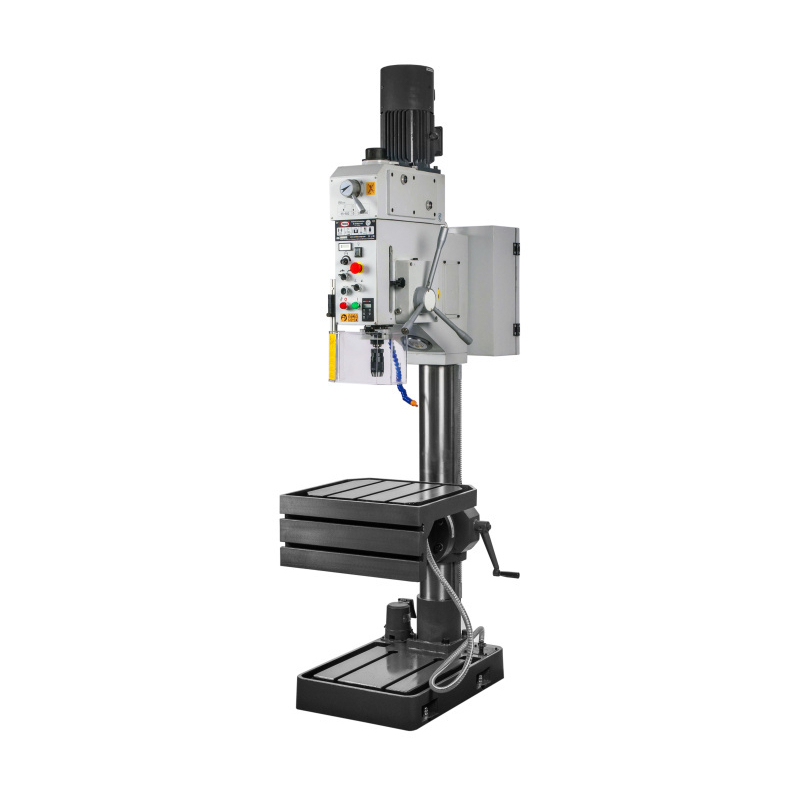

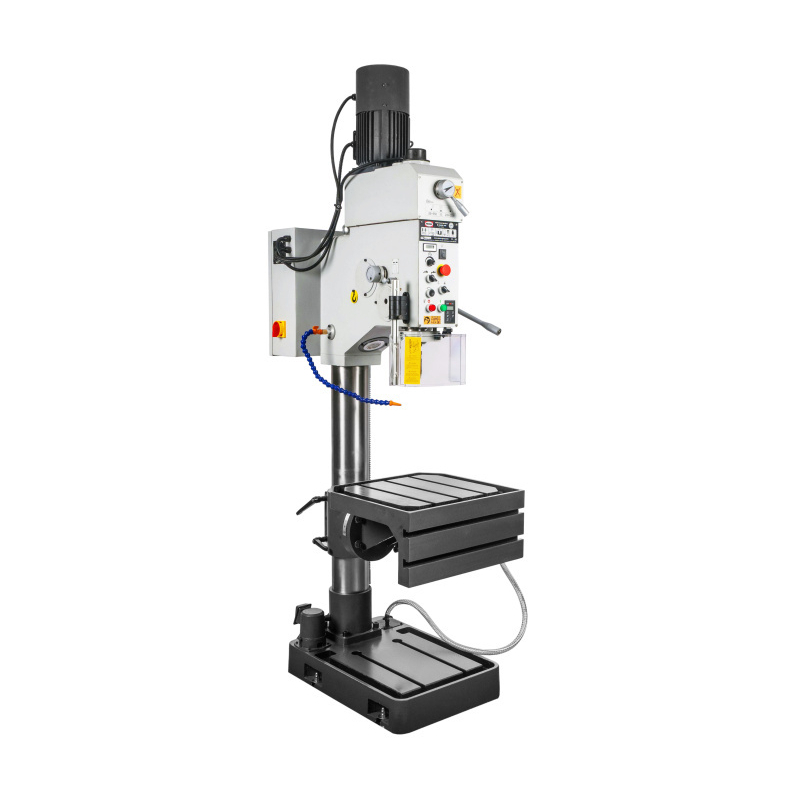

A PROMA M-1840UF/400 ipari oszlopos fúrógépet lakatosműhelyek, kézműves gyártóüzemek és olyan üzemek számára tervezték, amelyeknek stabil, automatikus előtolással rendelkező fúróállomásra van szükségük. A 2 200 W teljesítményű, S1 üzemmódú, 400 V-os motorhoz kétfokozatú hajtómű és frekvenciaváltó tartozik. A maximális fúrási átmérő acélban 40 mm, öntöttvasban 45 mm.
Kiemelkedő előnye a ±45°-os dőlésszögű, az oszlop körül forgatható szögletes munkasztal. Ez lehetővé teszi a munkadarab helyzetének a kívánt furat irányához való igazítását. Ismételt fúrásokhoz a gép elektromágnesesen vezérelt orsó-előtolást, állítható mélységütközőt és digitális mélységmérést kínál.
A hűtőrendszer, a munkaterületet megvilágító LED-es lámpa és a menetvágó berendezés az alapfelszereltség részét képezik. A fúrógép így a fúráshoz és menetvágáshoz szükséges fontos funkciókat egyetlen munkaállomáson egyesíti. A megrendelések váltakozása esetén a fordulatszám digitális kijelzője és az automatikus szerszámkiadó is nagy előnyt jelent.
Fokozatmentes fordulatszám-szabályozás két tartományban

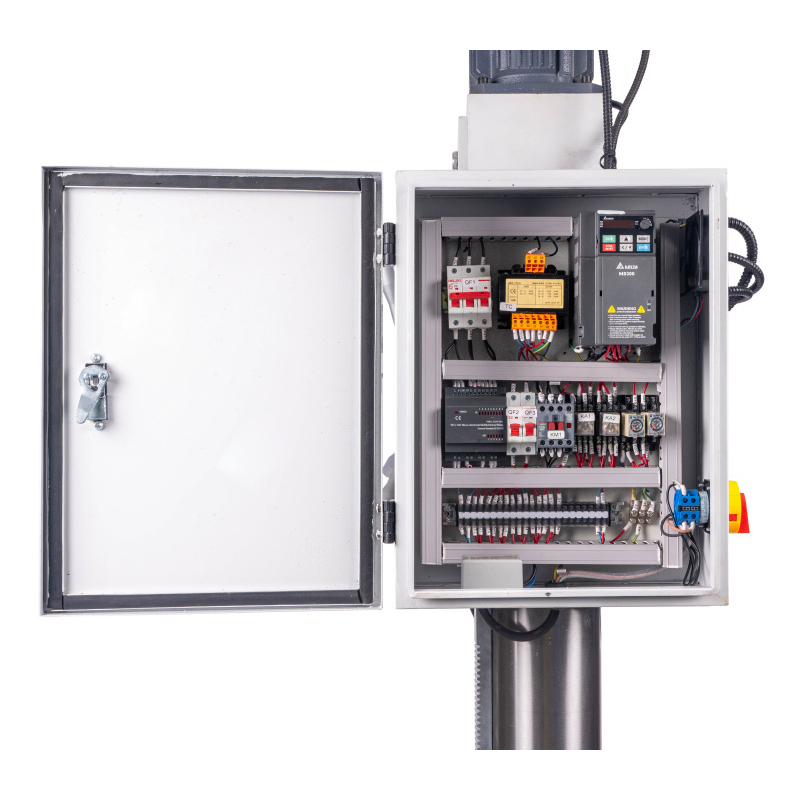

A Delta VFD frekvenciaváltó lehetővé teszi a fordulatszám fokozatmentes beállítását az 55–550 és a 200–2 000 ford./perc tartományokban. Két mechanikus fokozat különböző munkatartományokat biztosít; a kiválasztott tartományon belül a fordulatszámot a használt szerszámhoz és a megmunkált anyaghoz lehet igazítani. Ez különösen praktikus olyan műhelyekben, ahol különböző átmérőjű fúrók és különböző megmunkálási műveletek váltakoznak.

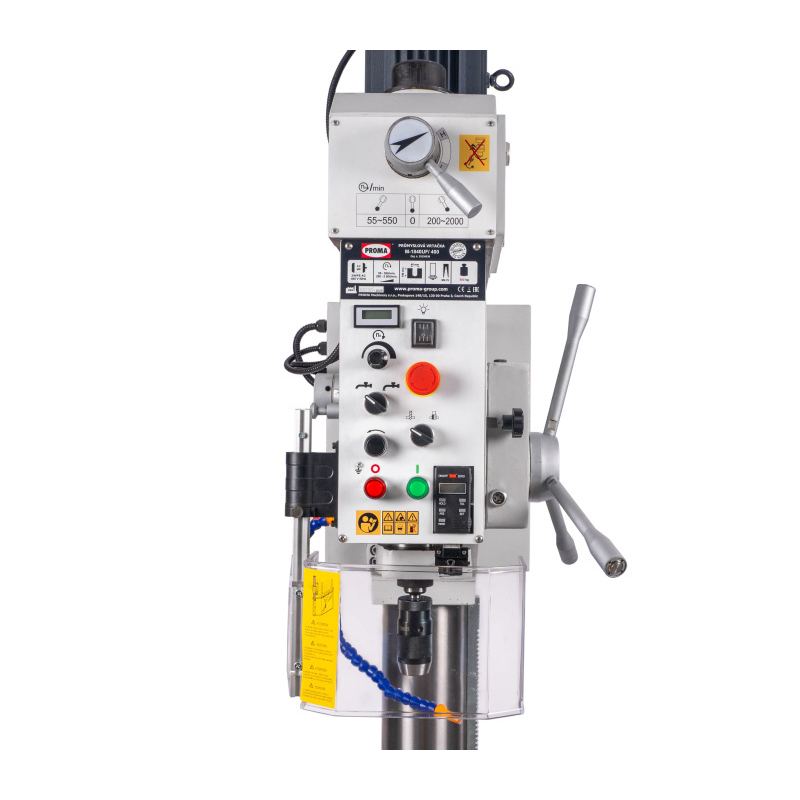

Az aktuális fordulatszámot a digitális kijelzőn követheti nyomon. Így, amikor visszatér ugyanahhoz a munkához, áttekintést kap a gép beállításairól. A hajtómű edzett és köszörült fogaskerekeket használ, amelyek biztosítják a hajtómű zökkenőmentes működését.
Előtolás és mélységszabályozás ismételt fúrás esetén
Az orsó automatikus előtolását elektromágneses tengelykapcsoló kapcsolja be. Ismételt furatok esetén ez csökkenti a folyamatos kézi előtolás-vezetés szükségességét. A 190 mm-es orsóemelkedés biztosítja a fúráshoz szükséges munkatartományt; a megmunkálás előkészítésekor egyidejűleg figyelembe kell venni a szerszám hosszát és a munkadarab befogásának módját is.

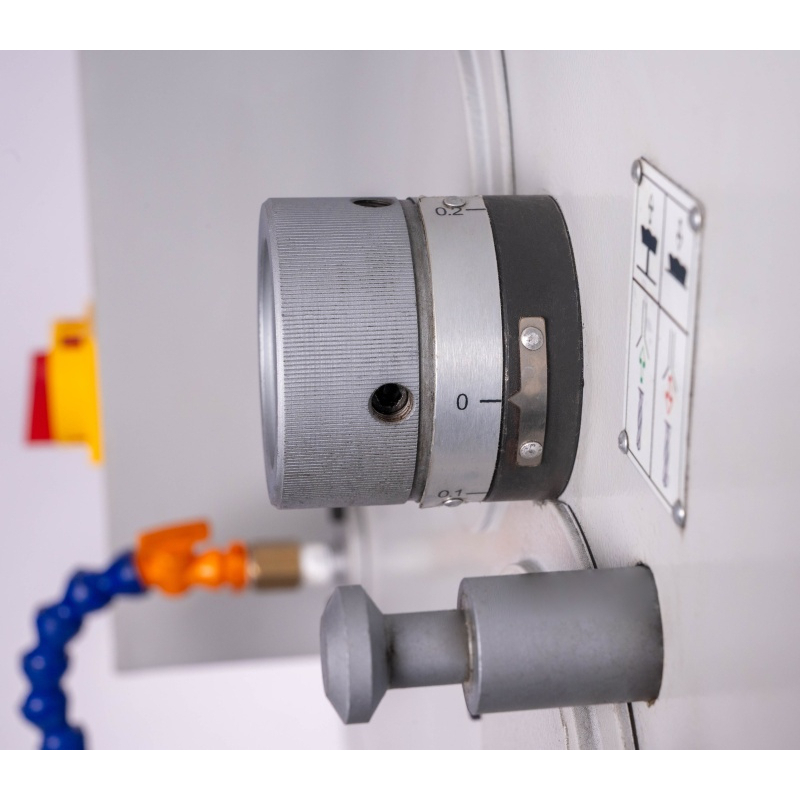

A digitális mérés megkönnyíti a mélység nyomon követését, az állítható ütköző pedig segít az azonos munkafolyamat ismétlésében. Ezeket az elemeket például olyan alkatrészek sorozatgyártásánál használhatja, ahol folyamatosan ellenőriznie kell a szerszám behatolását. A menetvágó berendezés kiterjeszti a gép felhasználási lehetőségeit a menetvágásra is.
Szögletes asztal és hely magasabb munkadarabok számára

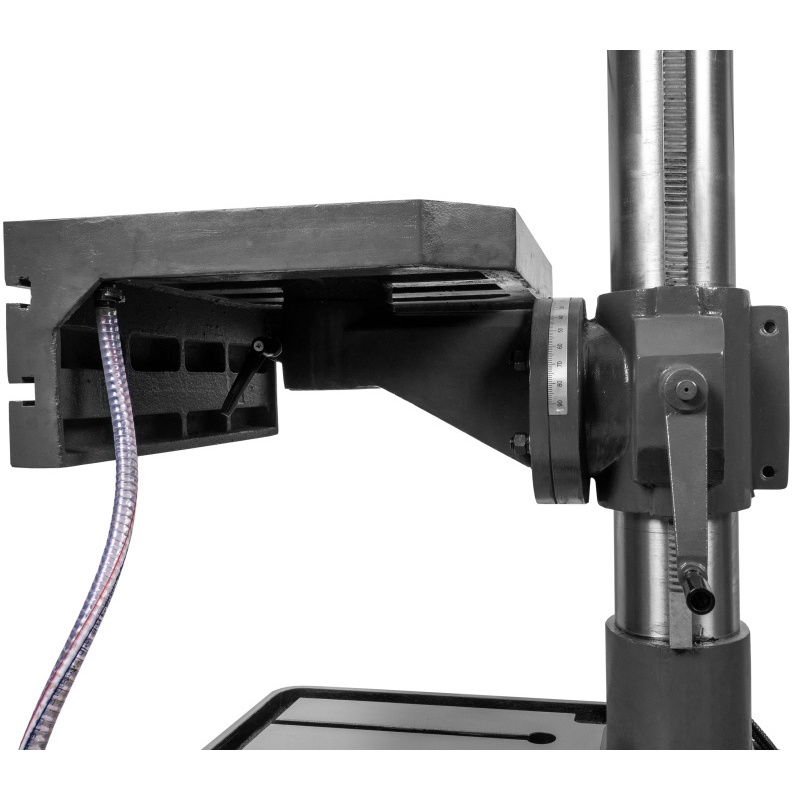

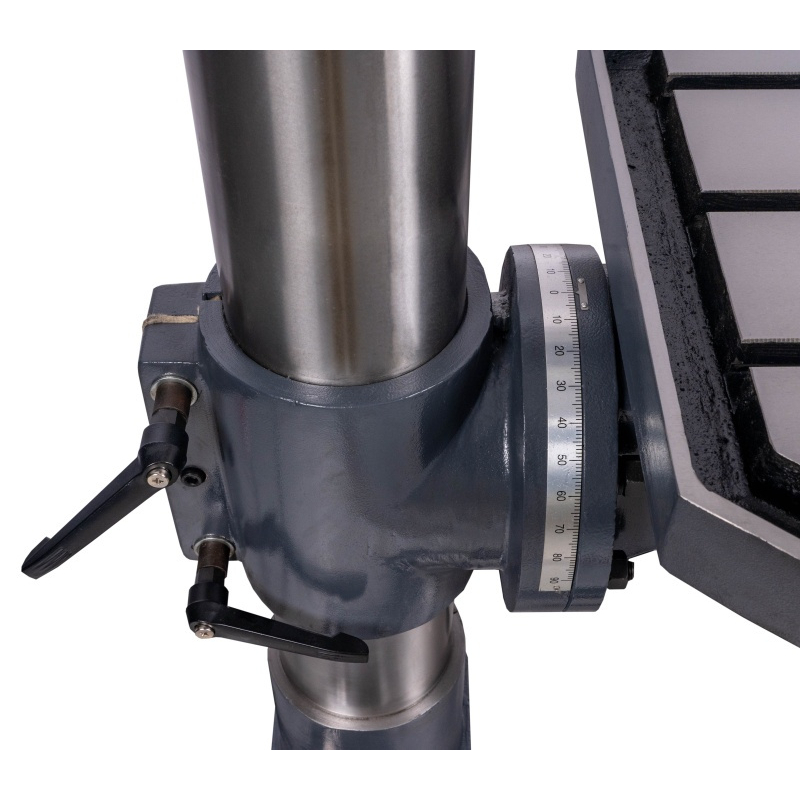

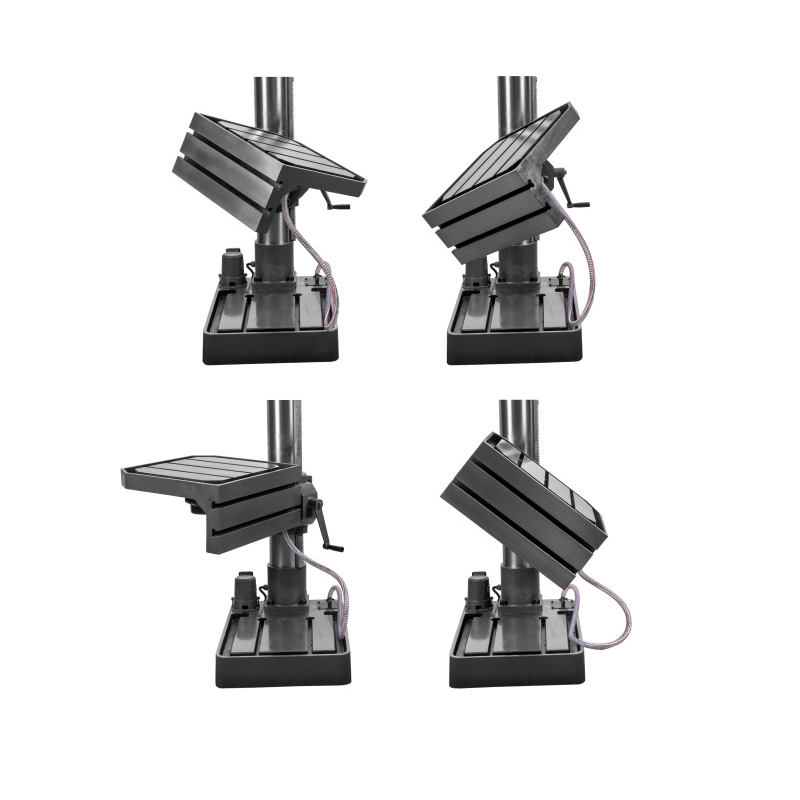

Az asztal ±45°-kal dönthető, és a vízszintes síkban az oszlop körül elforgatható. Így szögben történő fúráskor a befogott alkatrész helyzetét közvetlenül a gépen állíthatja be. A T-hornyok a megfelelő befogóelemek rögzítésére szolgálnak.
Az orsó kinyúlása 340 mm. Az orsó távolsága az asztaltól 675 mm, az alaptól pedig 1 195 mm. Magas munkadarabokhoz csiszolt, T-hornyokkal ellátott alaplemez használható. A munkaterület felmérésekor vegye figyelembe a satuba vagy a rögzítőszerkezet magasságát is, hogy maradjon hely a szerszámnak és a munkadarab kezelésének.
A műhelyüzemeltetés fő előnyei
- Frekvenciaváltóval történő fordulatszám-szabályozás a különböző szerszámokhoz és anyagokhoz való alkalmazkodás érdekében.
- Automatikus orsó-előtolás ismételt fúrási műveletekhez.
- Dönthető szögasztal a munkadarab rögzítéséhez ferde furatok esetén.
- A fordulatszám és a mélység digitális kijelzése a beállítások áttekinthető ellenőrzése érdekében.
- Hűtőrendszer és LED-es világítás már az alapfelszereltség része.
- Automatikus szerszámkivétel a műveletváltáskor történő kényelmesebb cseréhez.
A szállítási tartalom és az alapfelszereltség

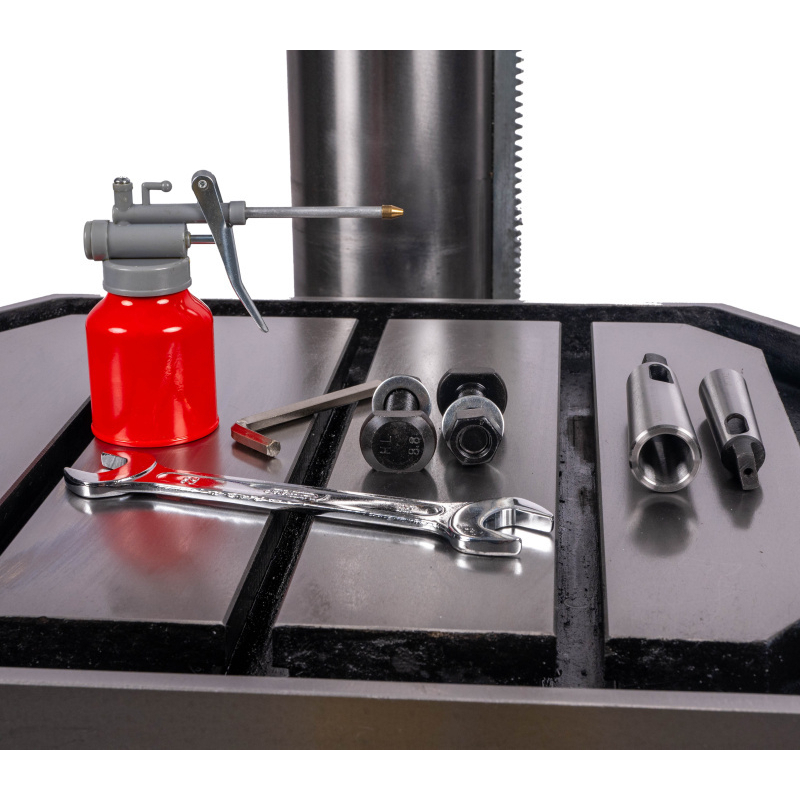

A szállítási tartalomhoz tartozik a fúrógép és a következő befogó tartozékok:
- 1–16 mm-es gyorsrögzítő tokmány / B16,
- MK4 / B16 befogócsap,
- MK4/MK3 és MK3/MK2 átmeneti hüvelyek.
A gép alapfelszereltségéhez tartozik a Delta VFD frekvenciaváltó, az automatikus szerszámkivétel, a hűtőrendszer, az orsó elektromágneses előtolása és a menetvágó berendezés. Felszereltségéhez tartozik továbbá LED-es világítás, digitális fordulatszám-kijelző, digitális fúrási mélységmérő, valamint magasságban állítható védőburkolat végálláskapcsolóval.
A gépi befogók opcionális kiegészítők, és külön rendelhetők. Méretüket és kivitelüket a megmunkálandó alkatrészek és a szerszám alatt szükséges hely függvényében válassza ki.
Műszaki adatok
| Motor teljesítmény S1, 100 % | 2 200 W |
|---|---|
| Tápfeszültség | 400 V |
| Maximális fúrási átmérő acélban | 40 mm |
| Maximális fúrási átmérő öntöttvasban | 45 mm |
| Gyorsrögzítő tokmány | 1–16 mm / B16 |
| Fokozatok száma | 2, fokozatmentes fordulatszám-szabályozással |
| Orsó fordulatszám-tartomány | 55–550 / 200–2 000 ford./perc |
| Kinyúlás | 340 mm |
| Az orsó és az asztal közötti távolság | 675 mm |
| Az orsó és az alap közötti távolság | 1 195 mm |
| A cső emelése | 190 mm |
| Az oszlop átmérője | 150 mm |
| A függőleges asztal méretei | 560 × 520 mm |
| A vízszintes asztal méretei | 560 × 250 mm |
| Az asztal dőlésszöge | ±45° |
| Az alap mérete | 535 × 505 mm |
| A gép méretei (H × Sz × M) | 1 000 × 620 × 2 300 mm |
| A gép tömege | 560 kg |
További paraméterek megjelenítése Egyéb paraméterek elrejtése
A munkahely előkészítése
A fúrógép 400 V-os áramellátást igényel. Az elhelyezés előtt vegye figyelembe a gép 2 300 mm-es magasságát, valamint a kezelő számára szükséges helyet, az asztal forgatásához és a munkadarabok behelyezéséhez szükséges teret. Az elektromos csatlakozást és a telepítést szakszerűen, az útmutató szerint végezze el. Az egyes megbízásokhoz készítse elő a megfelelő befogóeszközöket és szerszámokat; a szállított befogóhüvelyek 1–16 mm-es tartománya nem egyezik meg a gép maximális fúrási kapacitásával.
További modelleket a gépi fúrógépek kategóriában talál. Megtekintheti a PROMA márka egyéb gépeit is. A munkaterület, az elmozdulás és a felszereltség összehasonlításában a „Hogyan válasszuk ki a gépi fúrógépet?” című útmutató nyújt segítséget.
Gyakran feltett kérdések
Fokozatmentesen állítható a fordulatszám?
Igen. A frekvenciaváltó két fordulatszám-tartományban teszi lehetővé a fokozatmentes szabályozást: 55–550 és 200–2 000 ford./perc. A fordulatszámot digitális kijelző mutatja.
Lehet-e a fúrógéppel szögben fúrni?
Igen. A szögasztal ±45°-kal dönthető és az oszlop körül forgatható. A munkadarabot a kívánt helyzetben szilárdan rögzíteni kell.
A szállítási csomag tartalmaz hűtőrendszert és fúrótokmányt?
Igen. A fúrógép alapfelszereltségként hűtőrendszerrel rendelkezik. A szállítmány tartalmaz továbbá egy 1–16 mm / B16-os gyorsrögzítő tokmányt, befogócsapot és átmeneti hüvelyeket.
Rendelkezik-e a gép automatikus előtolással és menetvágó funkcióval?
Igen. Az alapfelszereltség tartalmazza az elektromágnesesen vezérelt orsó-előtolást és a menetvágó berendezést. A fúrási mélység digitális kijelzőn követhető.
