SM-400MD/230 - Asztali fémesztergák ø210 digitális mérési lehetőséggel

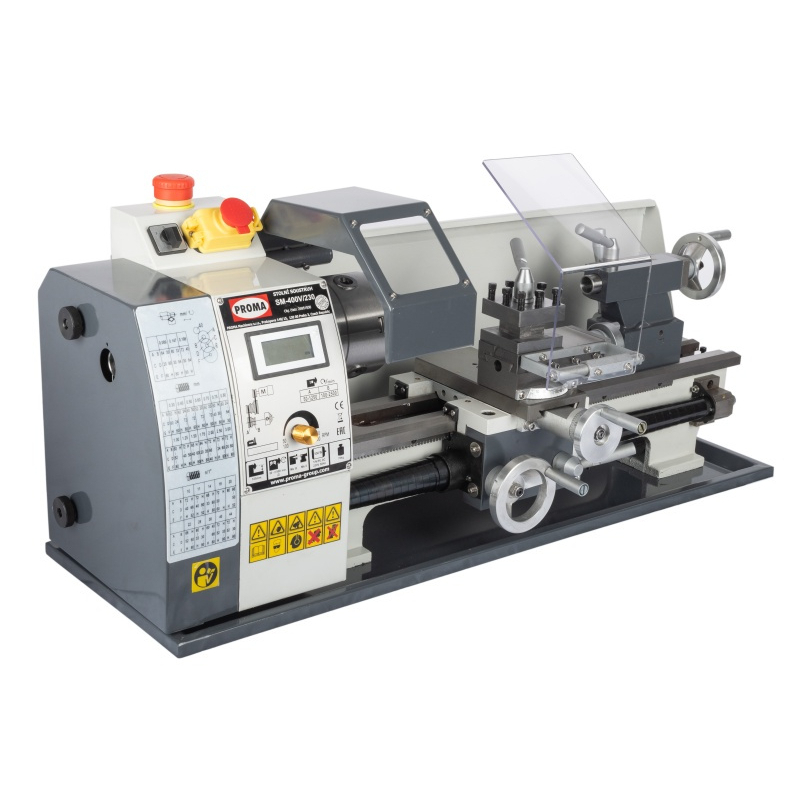

Asztali fémeszterga PROMA Az SM-400MD/230 modellépítőknek, barkácsolóknak és műhelyeknek alkalmas, amelyek kisebb forgó alkatrészeket gyártanak. A hegyek közötti távolság 400 mm, az esztergaágy feletti forgási átmérője 210 mm, valamint háromtengelyes digitális mérőrendszerrel rendelkezik. Csapok, hüvelyek, távtartók és egyéb apró alkatrészek gyártásához használható.

A hajtást egy 1 100 W teljesítményű, 230 V-os tápfeszültségű, szénkefe nélküli BLDC motor biztosítja. A két sebességtartományban lehetővé teszi a fordulatszám beállítását a munkadarab átmérője, az anyag és a használt szerszám függvényében. A digitális kijelző eközben közvetlenül a gépen jelzi az orsó fordulatszámát.

A kisebb fémalkatrészekhez kialakított munkaterület

SM-400MD/230 esztergálást, homlokmegmunkálást, lefejezést és menetvágást tesz lehetővé. Hagyományos acélok, nemvasfémek fémek és műanyagok megmunkálására szolgál. Minden művelethez megfelelő szerszámot és vágási feltételeket kell kiválasztani; másképp kell eljárni egy rövid sárgaréz hüvely esetében, mint egy acélcsap megmunkálásakor.

Az ágy feletti átmérő mellett a kiválasztás során fontos a 140 mm-es, a támtartó feletti forgási átmérő. Ez határozza meg azt a teret, ahol a munkadarab alatt a támtartó található. A hegyek közötti távolságot pedig nem szabad összetéveszteni a minden befogásnál: a munkaterület egy részét elfoglalja a befogóhüvely, a szerszám és az esetleges hátsó támpont.

A 38 mm-es orsóátmérő hasznos a rúdszerkezetekkel való munkavégzés során. Maga az átmérő azonban nem határozza meg a befogó befogási tartományát. Hosszabb rúd előkészítésekor egyúttal meg kell oldani annak biztonságos vezetését és alátámasztását az utasításoknak megfelelően.

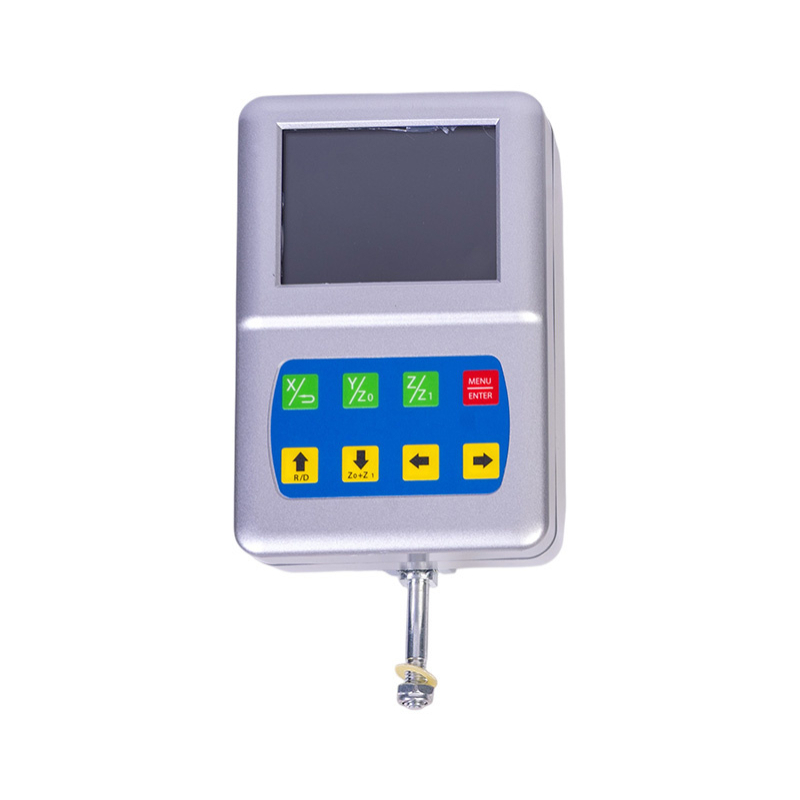

Háromtengelyes mérés és külön forgalomszám-kijelzés

A digitális mérés segít nyomon követni a pozíciót a szerszám beállításakor és az előző munkaparaméterekhez való visszatéréskor. Gyakorlati előnye van például olyan alkatrészeknél, amelyek több beállítással rendelkeznek, amikor egymás után különböző hosszúságú és átmérőjű részeket megmunkál. A munkadarab végső méretét megfelelő mérőeszközzel ellenőrizze.

A fordulatszám-kijelző más célt szolgál: tájékoztat a . Az eszterga így ötvözi a pozícióra vonatkozó áttekintést a fordulatszámra vonatkozó áttekintéssel. A négyoldalas forgó szerszámtartó lehetővé teszi, hogy több szerszámot készítsen elő a következő műveletekhez, majd azok között váltson.

Fokozatmentes fordulatszám, hosszirányú előtolás és menetek

50–1 250 és 100–2 500 ford./perc tartományok állnak rendelkezésre. A kiválasztott áttétel keretein belül a fordulatszám fokozatmentesen állítható. Az alacsonyabb és magasabb sebességeket ezért a konkrét megmunkálás figyelembevételével választja ki, nem csupán a gép maximális fordulatszáma alapján.

A húzócsavar a hosszirányú gépi előtoláshoz és menetvágáshoz szolgál. A hosszirányú előtolás értéke 0,159 mm fordulatonként. A metrikus menetek 0,3–3 mm-es menetemelkedést fednek le, a hüvelykes menetek pedig 10–44 TPI tartományban. A szállítmány része egy készlet cserélhető fogaskerekek az áttételek átállításához.

Az eszterga fő előnyei

• 230 V-os tápellátás: alkalmas olyan műhelyekbe, ahol nincs háromfázisú áramellátás.
• Szénkefe nélküli motor: hajtás szénkefék nélkül, amelyeket rendszeresen cserélni kellene.
• Háromtengelyes digitális mérés: könnyebb orientáció a pozícióban a beállítás és a fokozatos megmunkálás során.
• Fokozatmentes fordulatszám-szabályozás: lehetőség a orsó sebességének az adott munkához való igazítására.
• Hosszirányú gépmozgás: a szerszám folyamatos mozgása hosszirányú esztergálás során.
• Forgácstartály és hátsó védőfal: segítenek a szennyeződések visszatartásában a munkaterületen.

A szállítási tartalom és a felszereltség

Az eszterga háromtengelyes digitális mérőrendszerrel, digitális orsóforgás-kijelzővel, négyoldalas forgó szerszámtartóval, forgácstárolóval, hátsó védőfallal és hajtócsavar-burkolatokkal.

• 125 mm átmérőjű háromfogó tokmány.
• Belső pofák készlete és külső pofák készlete.
• MK 2 rögzített szerszámhegy.
• Cserélhető fogaskerekek készlete.
• Kezelő- és szervizszerszámok műanyag bőröndben.
• Olajadagoló.
• Tartalék biztosítékok.

Az alapállvány opcionális kiegészítő. Külön megvásárolhatók még esztergáló kések, forgócsúcs, lunetták vagy fúrótokmány a megfelelő szegecsel. A tartozékokat a tervezett munkának és a gép csatlakozási méreteinek megfelelően válassza ki.

A munkahely előkészítése

Az asztali kivitelhez szilárd munkaasztalra vagy megfelelő alapra van szükség. Vegye figyelembe a gép, a munkadarab és a tartozékok súlyát, és hagyjon szabad hozzáférést a farokhoz és a kezelőelemekhez. Az előkészítést és beállítást a használati utasítás szerint hajtsa végre. A vásárlás tervezésekor vegye figyelembe azokat a szerszámokat és mérőeszközöket is, amelyek a ténylegesen gyártani kívánt alkatrészekhez szükségesek.

További modelleket a «fémmegmunkáló asztali esztergák» kategóriában hasonlíthat össze. A munkatartományok és a felszereltség értékelésében segítséget nyújt a «Hogyan válasszunk esztergát?» című tanácsadó rovat.
