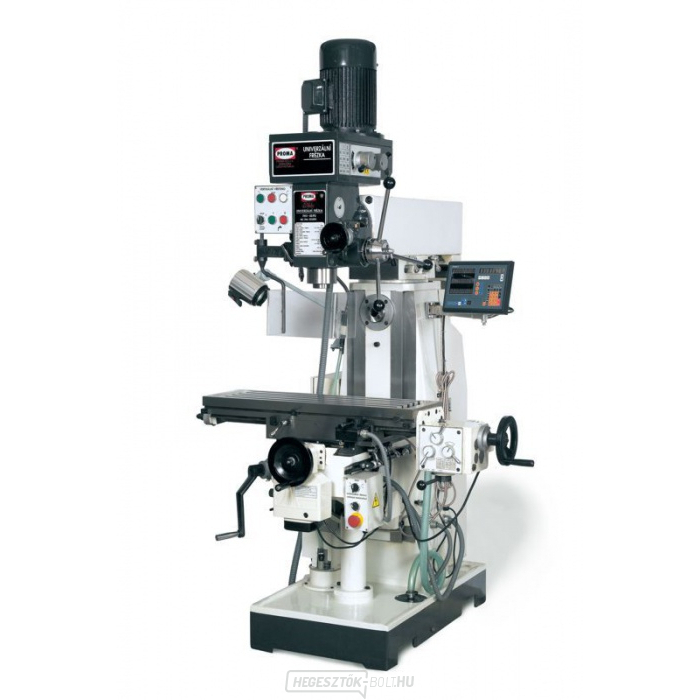

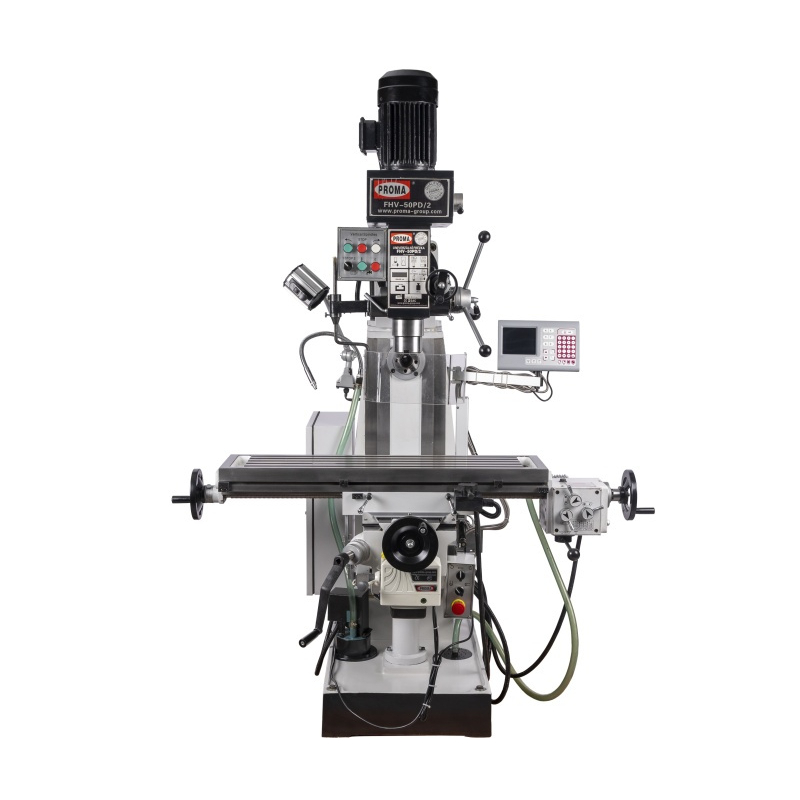

Az FHV-50PD/2 univerzális marógépet a szokásos marási műveletek széles skálájára tervezték. A merev konstrukció biztosítja az acél, öntöttvas, színesfémek és egyéb anyagok megfelelő minőségi megmunkálását szinte minden üzemmódban. Ezenkívül a széles orsósebesség-tartomány lehetővé teszi a gép fúrási és furatkiesztergálási műveletekhez való használatát. Az asztal mozgását kézikerekek vezérlik anyás mozgatócsavarokon keresztül, vagy automatikus előtolással.

Fő előnyök
  • Optimális egyedi és kis tételű gyártáshoz
  • Függőleges és vízszintes orsó
  • Nagy orsófutási pontosság precíziós kúpgörgős csapágyakban
  • Jobb és bal orsóforgás
  • Nagy keresztasztal T-hornyokkal és megmunkált befogófelülettel
  • Nagy teherbírású öntöttvas gépalap a rezgésmentes munkavégzéshez
  • Csúszógyűrűs vezető az X, Y és Z tengelyeken, éksínek által meghatározott hézagokkal
  • Széles sebesség- és előtolási tartomány
  • A marógép automatikus asztali előtolással (gyorsadagolással együtt) van felszerelve az X/Y tengelyeken.
  • Digitális pozíciómérés mindhárom tengelyen

Szállítási tartozékok Univerzális marógép FHV-50PD/2:
  • Digitális mérés és pozíciókijelzés X/Y/Z tengelyeken
  • M 16-os rögzítőcsavar az orsóban
  • Hűtőrendszer
  • Automatikus asztalmozgás X/Y tengelyek mentén
  • ISO 40/MK 3 csökkentés
  • MK 3/2 reduktor
  • Hosszú marótüske 27 mm
  • Vízszintes axiális csapágy
  • Állítható védőburkolat
  • Védőburkolat vízszintes maráshoz
  • Munkalámpa
  • Szerviz- és üzemeltetési eszközök



Műszaki adatok:

Feszültség 400 V
Vízszintes motor teljesítményfelvétele 1,5 kW
Függőleges motor energiafogyasztása 0,85 kW
Max. ajánlott fúrási Ø 50 mm
Max. ajánlott vízszintes marószerszám Ø. 100 mm
A függőleges marók max. ajánlott Ø-je. 40 mm
A marófej max. ajánlott Ø-je 100 mm
Asztal mérete 1000 x 240 mm
Orsó kúposság ISO40
Orsósebesség - vízszintes 60/140/175/200/270/460/690/1090/1350 perc
Fordulatok száma (vízszintes) 9 fok
Orsósebesség - függőleges 115/230/290/360/580/720/875/1750 perc
Fordulatszám (függőleges) 8 fok
Orsó távolsága az oszloptól 200 - 700 mm
Orsó távolsága az asztaltól 65 - 365 mm
Asztal keresztirányú adagolás 230 mm
Hosszanti asztalmozgás 460 mm
Max. fúrási átmérő 50 mm
"T" horony 14 mm
Egy nóniuszos skálaosztás - hosszanti asztalmozgás 0,05 mm
Egy nóniuszos skálaosztás - keresztirányú asztaleltolás 0,02 mm
Egy nóniuszos skálaosztás - függőleges asztaleltolás 0,02 mm
Egy nóniuszos skálaosztás - finom orsóelőtolás 0,05 mm
Gépi adagolás hosszirányban és keresztirányban Igen
Digitális mérés X, Y és Z tengelyeken Igen
Gép méretei (H x Sz x M) 1280 × 1100 × 1920 mm
Digitális tengelymérés - X, Y, Z IGEN



Súlyok és mértékegységek:

Teljes súly csomagolással együtt 1100,0 kg
Nettó tömeg 950,0 kg
Szélesség/Magasság/Mélység 1150/2220/1340 mm
