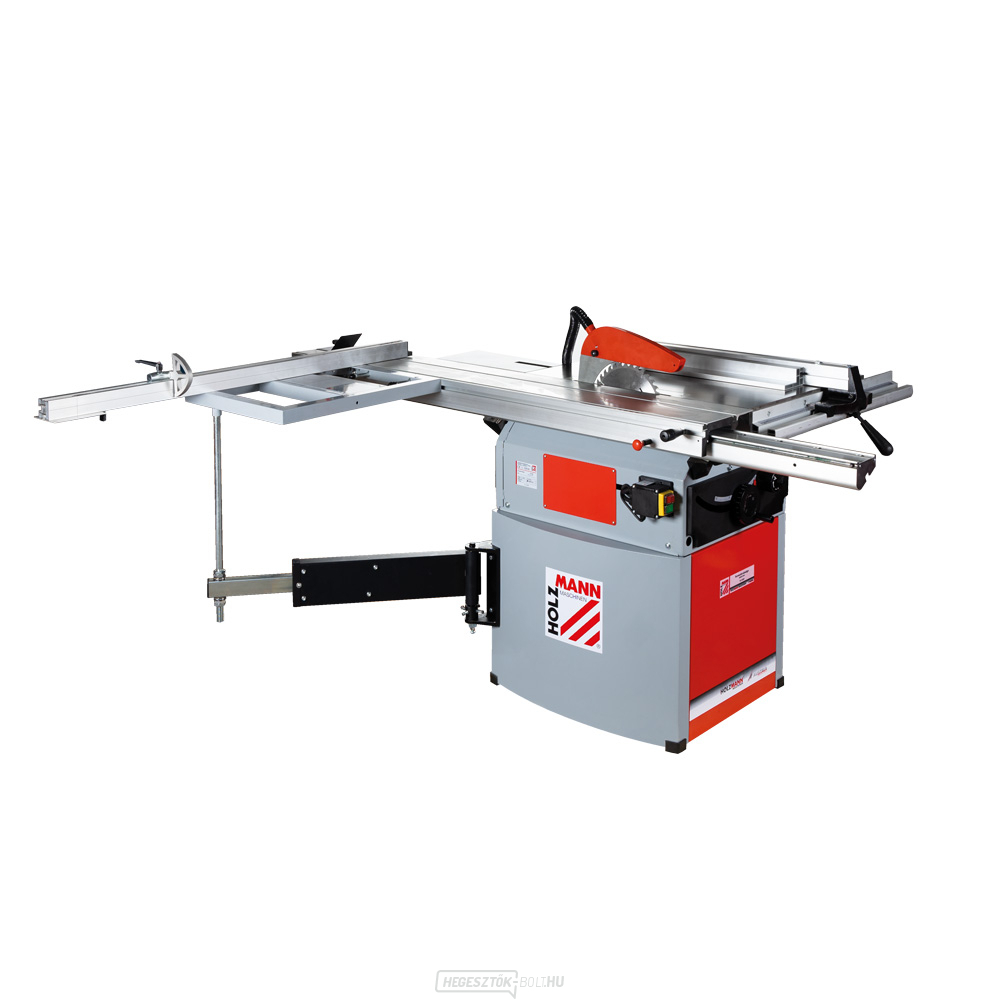

A Holzmann TS250F 230 V asztali méretre vágó fűrész egy stabil, egyfázisú méretre vágó fűrész, amely háromfázisú csatlakozás nélküli műhelyekben is használható. A modell faanyagok és lemezanyagok pontos keresztirányú, hosszirányú és szögletes vágására szolgál; valódi előnye abban rejlik, hogy a munkadarabot egy előre meghatározott pályán vezeti, és a kezelő a beállításokat a hagyományos asztali fűrészeknél kisebb eltérésekkel tudja megismételni. A változatot egyértelműen a TS250F 230V jelölés, a TS250F_230V kód és a 230 V / 50 Hz-es tápfeszültség határozza meg.
A formázó fűrész kiválasztásakor nem elegendő csak a felvett teljesítményt figyelembe venni. Fontos a szán hossza, a vágóvezetőnél elérhető vágási szélesség, a vágási magasság, a támasztófelület mérete, valamint a gép teljes kihúzásakor szükséges helyigény. Ennél a modellnél a formázó rész mérete 1 650 × 250 mm, a vágási kapacitás hossza 1 250 mm; a vágási szélesség az ütközőnél 640 mm, a fő vágótárcsa mérete pedig 254 × 30 mm. Ezeket az adatokat összehasonlítottuk a pontos modell gyártási dokumentációjával; a régebbi adatok esetleges eltéréseit egy külön ellenőrző lap tartalmazza.
A gép akkor nyújtja a legjobb eredményeket, ha megfelelően van beállítva, a szán a tárcsa síkjával párhuzamosan halad, és az ütközőket a szerelés után próba vágással kalibrálták. A megrendelés előtt célszerű ellenőrizni az átjárási útvonalat, az elektromos csatlakozást és a elszívó teljesítményét. A gép méretei: 2 180–3 225 × 2 930 × 1 150 mm.
Miért érdemes éppen a TS250F 230V-ot választani
?- A 230 V-os tápfeszültség megkönnyíti a kisebb műhelyekben való telepítést. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- A hosszú alumínium szán segíti a kereszt- és méretre vágásokat. A gyakorlatban ez elősegíti a zökkenőmentes munkavégzést és csökkenti a szélek utólagos igazításának szükségességét.
- Az öntöttvas asztal és a kinyúló kar javítja a nagyobb méretű alkatrészek vezetését. A gyakorlatban ez segít fenntartani a zökkenőmentes munkafolyamatot és csökkenti az élek utólagos igazításának szükségességét.
- Áttekinthetően ellenőrzött paraméterek. A táblázat a pontos modell gyártói forrásain alapul, és nem tesz különbséget a 230 V-os és a 400 V-os változatok között.
Pontos méretre vágás, hosszanti vágások és lemezmegmunkálás
A méretre vágó kocsi vezeti az anyagot keresztvágás és szegélyezés közben, míg a hosszanti ütköző ismétlődő szalagok és téglalapok vágásához szolgál. Nagy méretű táblák esetén elengedhetetlen a súly elosztása a főasztalra és a kinyúlásra, a tárcsára gyakorolt oldalirányú nyomás elkerülése, valamint az anyag fémrészektől való megtisztítása a vágás előtt. A 90°-os beállításnál 80 mm-es, 45°-os beállításnál pedig 50 mm-es kapacitás határozza meg, hogy milyen vastag munkadarabot lehet feldolgozni merőleges és ferde beállítás esetén.
A fő vágótárcsa 4 000 min⁻¹ fordulatszámon működik. A fogak számának és geometriájának az anyagnak kell megfelelnie: más vágótárcsa alkalmas a tömör fa gyors hosszanti vágására, más pedig a laminált vagy furnérlemez látható vágására. Ennél a változatnál nincs külön elővágás, ezért a tiszta, látható él kialakításához különösen fontos az éles, finomfogú tárcsa, a megfelelő kiemelési magasság és a sima előtolás.
Stabilitás, beállítás és elszívás
A munkaasztal mérete 800 × 350 mm, munkamagassága 900 mm. Az összeszerelés után ellenőrizni kell az asztalok síkosságát, a szán játékát, a keresztirányú ütköző merőlegességét és a hosszanti vonalzó párhuzamosságát. Ismétlődő alkatrészek esetén javasoljuk, hogy végezzen próbavágást, mérje meg az átlós távolságokat, és csak ezután állítsa be az ütközőskálát. Ez a rövid beállítás fontosabb, mint pusztán a szállításkori jelzőállásra hagyatkozni.
A elszívás 100 mm-es, a burkolat 30 mm-es. A megfelelő áramlás javítja a vágás láthatóságát, csökkenti a fűrészpor mennyiségét a mechanizmusban, és hozzájárul a szán stabilabb működéséhez. A tömlőnek a lehető legrövidebbnek kell lennie, felesleges éles hajlítások nélkül, és a nyak átmérőjének megfelelő keresztmetszettel. A szívórendszer nem helyettesíti a védőburkolatot, a szétnyitó éket, sem az egyéni védőeszközöket.
A szállítmány tartalma
A standard készlet tartalmaz egy 254 × 30 × 3 mm-es, 36 fogú tárcsát, csúszóasztalt, kinyúló kart, asztalhosszabbítót, kereszt- és hosszirányú ütközőt, valamint egy rögzítőtalpat. Az átvétel és a szerelés előtt javasoljuk, hogy hasonlítsa össze a szállítólevelet a gyártó aktuális kínálatával, mivel a tartozékok a gyártási sorozattól vagy a kereskedelmi csomagolástól függően változhatnak. A fogyóeszközöket mindig az átmérő, a befogónyílás, a megengedett maximális fordulatszám és a forgásirány alapján válassza ki.
Műszaki adatok
| Tápfeszültség | 230 V / 50 Hz |
|---|---|
| Motor teljesítmény | S1 2 100 W; S6 2 900 W |
| Fő fűrészlap | 254 × 30 mm |
| A fő fűrészlap fordulatszáma | 4 000 min⁻¹ |
| Elővágás | külön elővágás nélkül |
| Max. 90°-os bevágás | 80 mm |
| Max. bevágás 45° | 50 mm |
| Formázó kocsi / futókeret | 1 650 × 250 mm |
| Vágási kapacitás / vonalzó | 1 250 mm hossz; 640 mm szélesség az ütközőnél |
| Munkapad | 800 × 350 mm |
| Munkamagasság | 900 mm |
| Elszívás | 100 mm; burkolat 30 mm |
| Nettó tömeg | 192 kg |
| Bruttó tömeg | 233 kg |
| A gép méretei (H × Sz × M) | 2 180–3 225 × 2 930 × 1 150 mm |
| Csomagolási méretek (H × Sz × M) | 970 × 760 × 1 035 mm |
| EAN | 9120039903927 |
Kiknek
ajánlott a fűrész A Holzmann TS250F 230 V asztali formázófűrész azoknak a felhasználóknak ajánlott, akik ismerik a tipikus alkatrészeik méreteit, és pontosabb vezetést igényelnek, mint amit egy alapvető asztali fűrész nyújt. Vásárlás előtt hasonlítsa össze a leghosszabb vágást a szán hosszával, a legszélesebb hosszanti vágást a vonalzó hatótávolságával, valamint az anyag magasságát a kívánt szögben történő vágással. Vegye figyelembe a gép előtti, mögötti és a kar oldalán lévő kezelői teret is; a katalógusban szereplő ház alaprajza nem azonos a biztonságos munkaterülettel.
Munka közben viseljen szem- és hallásvédőt, használjon megfelelő elszívó berendezést és tolókarral ellátott szánokat. A munkadarabot egyenletesen, erőltetés nélkül vezesse, tartsa a kezét a vágási vonalon kívül, és a vágókorong cseréje vagy beállítása előtt válassza le a gépet az áramellátásról. Háromfázisú változatok esetén a bekötés után egy szakembernek ellenőriznie kell a forgásirány helyességét.
További méret- és teljesítményváltozatokat a formázó fűrészek kategóriájában talál. Megtekintheti a Holzmann márka egyéb gépeit is. A gyakorlati kiválasztási szempontokat, az alap- és professzionális gépek közötti különbségeket, valamint a műhelyhelyiségre vonatkozó ajánlásokat a „Hogyan válasszunk formázó fűrészt?” című tanácsadó cikk foglalja össze.
Gyakran feltett kérdések
A TS250F 230 V alkalmas laminált anyagok vágására?
Igen, ha megfelelő éles vágókorongot, pontosan beállított vezetést és egyenletes előtolást használunk. Mivel a modell nem rendelkezik külön elővágóval, nagyobb figyelmet kell fordítani a finomfogú vágókorong kiválasztására és a beállítás minőségére.
Mennyi helyre van szükség a gép körül?
Ne csak a 2 180–3 225 × 2 930 × 1 150 mm-es méretekkel számoljon, hanem a szán, a kinyúló kar és a leghosszabb megmunkálandó munkadarab teljes mozgásterével is. A biztonságos átjáró nem zavarhatja az anyag pályáját.
Milyen elszívót válasszunk?
A gép kivezetőnyílása 100 mm, a burkolaté 30 mm. A elszívónak megfelelő áramlási sebességgel és alnyomással kell rendelkeznie; a teljesítményt csökkentik a hosszú tömlők, a kis átmérőjű csatlakozók és az eltömődött szűrő.
Be kell állítani a fűrészt a szállítás után?
Igen. Az állítás után ellenőrizze az asztalok síkosságát, a szán párhuzamosságát, az ütköző merőlegességét, a szétnyitó éket, és próba vágással ellenőrizze a méreteket és a szöget. A szállítás utáni beállítás a formázó fűrész üzembe helyezésének szokásos része.
